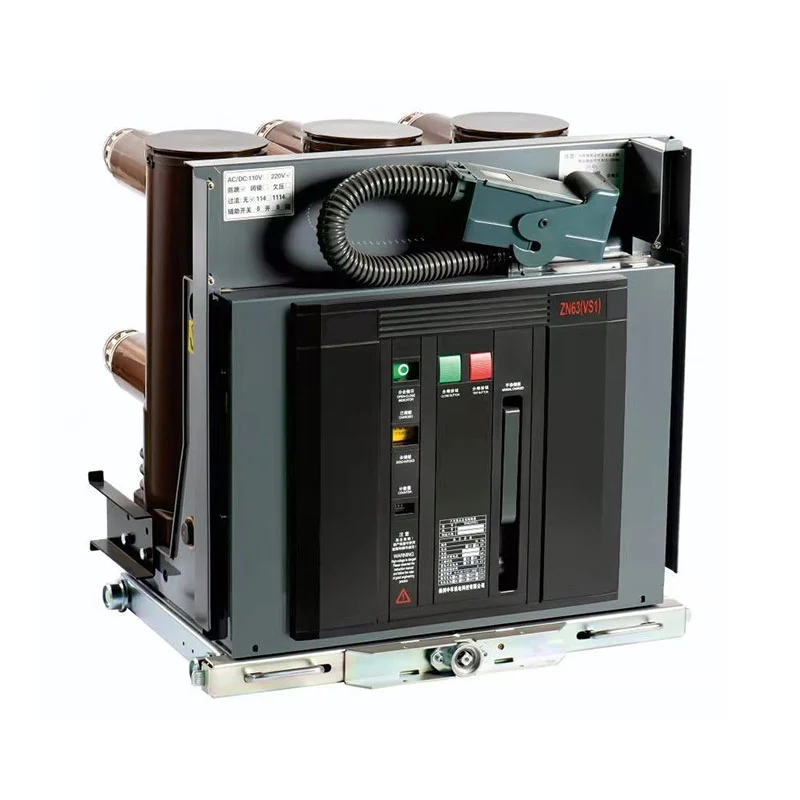

Usune 36 kV উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার বিদ্যুৎ বিতরণ অ্যাপ্লিকেশনের চাহিদার জন্য ডিজাইন করা হয়েছে যেখানে স্থিতিশীল বাধা কর্মক্ষমতা, নমনীয় কনফিগারেশন, এবং নির্ভরযোগ্য নিয়ন্ত্রণ প্রয়োজন। অপ্টিমাইজড VS1 সহ গঠন নকশা, উন্নত ভ্যাকুয়াম বাধা প্রযুক্তি, এবং ঐচ্ছিক বুদ্ধিমান সুরক্ষা ফাংশন, পণ্য আধুনিক উচ্চ-ভোল্টেজ সুইচিং সিস্টেমের জন্য একটি নির্ভরযোগ্য সমাধান প্রদান করে।
উচ্চ-ভোল্টেজ সুইচগিয়ার প্রকল্পগুলির জন্য, যান্ত্রিক মাত্রা এবং ক্যাবিনেটের সামঞ্জস্য এই সময়ে গুরুত্বপূর্ণ কারণ সরঞ্জাম নির্বাচন।

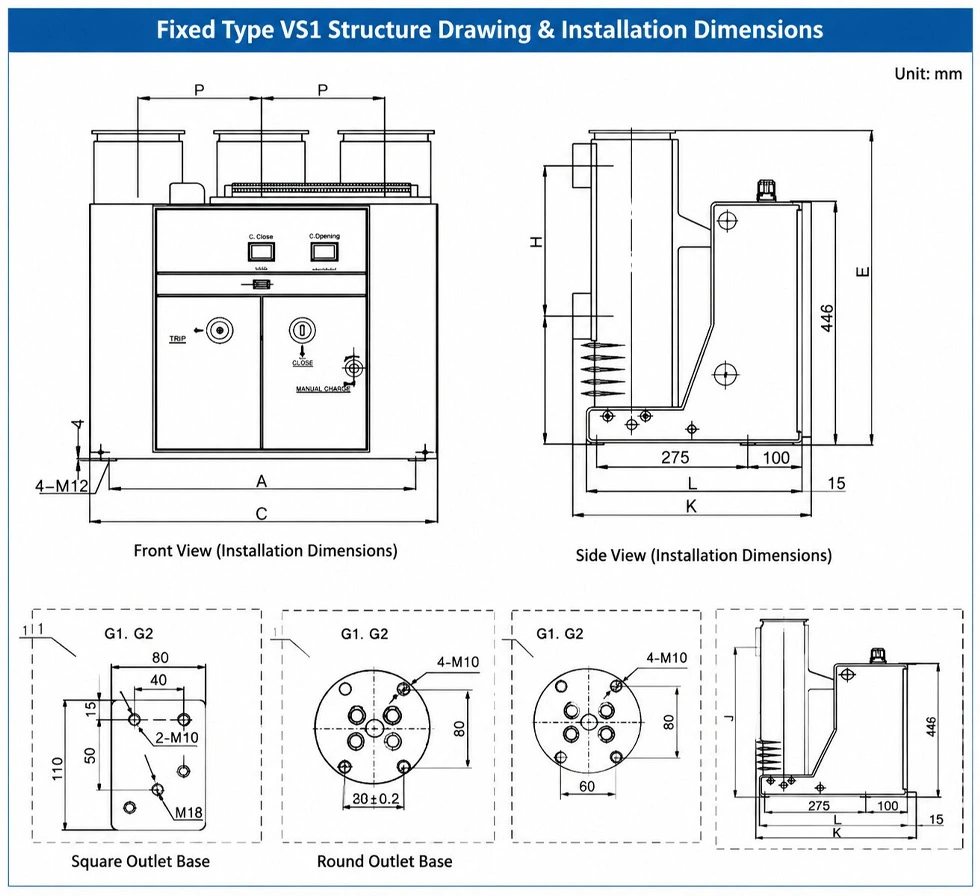

ফিক্সড টাইপ VS1 স্ট্রাকচারটি অপ্টিমাইজড ইন্সটলেশন ডাইমেনশনের সাথে ডিজাইন করা হয়েছে, যা ইঞ্জিনিয়ারদেরকে একীভূত করতে দেয় রেট বর্তমান প্রয়োজনীয়তা অনুযায়ী বিভিন্ন ক্যাবিনেট কনফিগারেশন মধ্যে ব্রেকার.
স্ট্যান্ডার্ড কাঠামো বিভিন্ন ক্যাবিনেটের প্রস্থ এবং বর্তমান স্তর সমর্থন করে, বিভিন্ন জন্য নমনীয়তা প্রদান করে বৈদ্যুতিক সিস্টেম ডিজাইন।
| ক্যাবিনেটের প্রস্থ | রেট করা বর্তমান | প্রধান মাত্রা বৈশিষ্ট্য |
| 800 মিমি | 630A-1600A | মাঝারি বর্তমান অ্যাপ্লিকেশনের জন্য কম্প্যাক্ট গঠন |
| 1000 মিমি | 630A-1600A | বৃহত্তর ক্যাবিনেট কনফিগারেশনের জন্য উপযুক্ত |
| 1000 মিমি | 1600A-5000A | উচ্চতর বর্তমান প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে |
অপ্টিমাইজ করা যান্ত্রিক বিন্যাস ইনস্টলেশনের অসুবিধা কমাতে সাহায্য করে যখন সরঞ্জামগুলির সাথে সমন্বয় উন্নত করে উচ্চ-ভোল্টেজ সুইচগিয়ার।
প্রজেক্ট ইন্সটলেশনের সময় ইঞ্জিনিয়ারিং পরিবর্তন কমানোর জন্য সঠিক মাত্রার মিল গুরুত্বপূর্ণ।

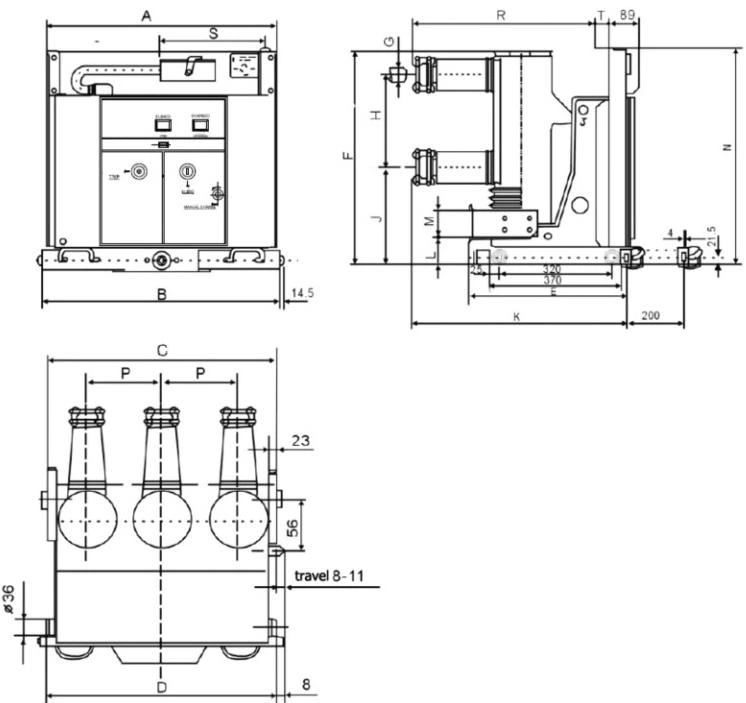

VS1 সিরিজ মাউন্টিং অবস্থান, টার্মিনাল বিন্যাস এবং সহ মানসম্মত ইনস্টলেশন মাত্রা প্রদান করে ক্যাবিনেট ইন্টারফেসের প্রয়োজনীয়তা।
| প্যারামিটার | 800 মিমি ক্যাবিনেট | 1000 মিমি ক্যাবিনেট |
| রেট করা বর্তমান পরিসর | 630A-1600A | 630A-5000A |
| আবেদনের ধরন | স্থির ইনস্টলেশন | স্থির ইনস্টলেশন |
| স্ট্রাকচার ডিজাইন | কমপ্যাক্ট কনফিগারেশন | উচ্চ ক্ষমতা কনফিগারেশন |
এই প্রমিত নকশা গ্রাহকদের সিস্টেম ক্ষমতা এবং ক্যাবিনেট অনুযায়ী উপযুক্ত কনফিগারেশন নির্বাচন করতে পারবেন প্রয়োজনীয়তা
নিয়ন্ত্রণ ব্যবস্থা সরাসরি উচ্চ-ভোল্টেজ স্যুইচিং সরঞ্জামের অপারেটিং নির্ভরযোগ্যতাকে প্রভাবিত করে।
Usune 36 kV উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার ঐচ্ছিক সহ একটি পেশাদার নিয়ন্ত্রণ সার্কিট ডিজাইন গ্রহণ করে ক্লোজিং কয়েল, খোলার কয়েল, অক্জিলিয়ারী সুইচ, ব্লকিং কয়েল, মোটর এনার্জি স্টোরেজ সিস্টেম এবং ওভার-কারেন্ট ট্রিপিং কয়েল।
| কম্পোনেন্ট | ফাংশন |
| সদর দপ্তর বন্ধ কয়েল | ব্রেকার ক্লোজিং অপারেশন নিয়ন্ত্রণ করে |
| TQ খোলার কয়েল | ব্রেকার খোলার অপারেশন নিয়ন্ত্রণ করে |
| এম মোটর | শক্তি স্টোরেজ ফাংশন প্রদান করে |
| S1 সহায়ক সুইচ | শক্তি সঞ্চয়ের অবস্থা নির্দেশ করে |
| S8 সহায়ক সুইচ | পরীক্ষার অবস্থান নির্দেশ করে |
| S9 সহায়ক সুইচ | কাজের অবস্থান নির্দেশ করে |
| Y1 ব্লকিং কয়েল | অপারেশন লকিং সুরক্ষা প্রদান করে |
| Y7-Y9 ওভার কারেন্ট কয়েল | ওভার-কারেন্ট সুরক্ষা প্রদান করে |
এই কনফিগারেশন ইঞ্জিনিয়ারদের বিভিন্ন প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নিয়ন্ত্রণ সিস্টেম কাস্টমাইজ করার অনুমতি দেয়।
বৈদ্যুতিক ক্রিয়াকলাপের সময়, বারবার বন্ধ করার সংকেতগুলি অস্বাভাবিক সুইচিং ক্রিয়াগুলির কারণ হতে পারে।
ঐচ্ছিক অ্যান্টি-বাউন্স রিলে ক্লোজিং সার্কিট সংযোগ বিচ্ছিন্ন করে বারবার ক্লোজিং অপারেশন প্রতিরোধে সাহায্য করে যখন ক্লোজিং সিগন্যালটি অনেকক্ষণ সক্রিয় থাকে।
এই ফাংশন অপারেটিং স্থিতিশীলতা উন্নত করে এবং অপ্রয়োজনীয় পুনরাবৃত্তি থেকে যান্ত্রিক অপারেটিং প্রক্রিয়াকে রক্ষা করে কর্ম
নিয়ন্ত্রণ শর্ত সন্তুষ্ট না হলে ব্লকিং ফাংশন ভুল অপারেশন প্রতিরোধ করে।
যখন সেকেন্ডারি কন্ট্রোল পাওয়ার সাপ্লাই সক্রিয় না হয় বা প্রয়োজনীয় ভোল্টেজ পরিসীমা পূরণ করে না, ব্লকিং প্রক্রিয়া অনিরাপদ বন্ধ অপারেশন প্রতিরোধ করে.
এই নকশা জটিল উচ্চ-ভোল্টেজ পরিবেশে কর্মক্ষম নিরাপত্তা উন্নত করে।
ঐচ্ছিক ওভার-কারেন্ট ট্রিপিং ফাংশন বুদ্ধিমান ত্রুটি সুরক্ষা প্রদান করে।
সিস্টেমটি বর্তমান ট্রান্সফরমার সেকেন্ডারি পাশ থেকে তিন-ফেজ বর্তমান সংকেত গ্রহণ করে এবং তাদের সাথে তুলনা করে পূর্বনির্ধারিত মান। যখন বর্তমান সেটিং মান অতিক্রম করে, সুরক্ষা ইউনিট খোলার জন্য একটি ট্রিপ সংকেত পাঠায় ব্রেকার এবং ফল্ট সুরক্ষা প্রক্রিয়া সম্পূর্ণ করুন।
| সুরক্ষা ফাংশন | বর্ণনা |
| বর্তমান সনাক্তকরণ | A, B, C ফেজ কারেন্ট সিগন্যাল মনিটর করে |
| সংকেত তুলনা | প্রিসেট সেটিংসের সাথে বর্তমান মান তুলনা করে |
| ট্রিপ আউটপুট | ব্রেকার খোলার অপারেশন সক্রিয় করে |
| সুরক্ষা ফলাফল | ফল্ট কারেন্ট নিরাপদে সংযোগ বিচ্ছিন্ন করে |
বিভিন্ন প্রকল্পের জন্য বিভিন্ন নিয়ন্ত্রণ সার্কিট ব্যবস্থার প্রয়োজন হতে পারে।
পণ্যটি গ্রাহকের প্রয়োজনীয়তার উপর ভিত্তি করে ঐচ্ছিক ওয়্যারিং কনফিগারেশন সমর্থন করে, এর সাথে সমন্বয় সহ অ্যান্টি-বাউন্স ফাংশন, ব্লকিং ফাংশন এবং অপারেটিং পাওয়ার অপশন।
| কনফিগারেশন | বিরোধী বাউন্স | ব্লকিং ফাংশন |
| স্ট্যান্ডার্ড কন্ট্রোল | ঐচ্ছিক | ঐচ্ছিক |
| সুরক্ষা কনফিগারেশন | পাওয়া যায় | পাওয়া যায় |
| কাস্টমাইজড ওয়্যারিং | প্রকল্পের প্রয়োজন অনুযায়ী | প্রকল্পের প্রয়োজন অনুযায়ী |
নমনীয় তারের নকশা বিভিন্ন সুরক্ষা এবং অটোমেশন সিস্টেমের সাথে আরও ভাল একীকরণের অনুমতি দেয়।
ডিসি পাওয়ার অপারেশন ব্যবহার করার সময়, ড্যাশড বক্স টার্মিনালগুলির পোলারিটি সামঞ্জস্যপূর্ণ থাকা উচিত।
সঠিক শক্তি সঞ্চয় অপারেশন নিশ্চিত করতে মোটর তারের পোলারিটি নির্দিষ্ট সার্কিট ডায়াগ্রাম অনুসরণ করা উচিত।
ওয়্যারিং ডায়াগ্রামটি শক্তি সঞ্চয় না করে এবং খোলা অবস্থায় পরীক্ষার অবস্থানের শর্তে ব্রেকারকে উপস্থাপন করে।
নিয়ন্ত্রণ ব্যবস্থার নির্ভরযোগ্য অপারেশনের জন্য সঠিক ওয়্যারিং অপরিহার্য।
Usune 36 kV হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার উচ্চ-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমের জন্য তৈরি করা হয়েছে নির্ভরযোগ্য সুইচিং কর্মক্ষমতা এবং দীর্ঘমেয়াদী অপারেশন স্থায়িত্ব.
এর অপ্টিমাইজ করা যান্ত্রিক কাঠামো, নির্ভরযোগ্য ভ্যাকুয়াম বাধা প্রযুক্তি এবং নমনীয় নিয়ন্ত্রণ কনফিগারেশন তৈরি করে এটি বিদ্যুৎ বিতরণ প্রকল্পগুলির জন্য উপযুক্ত যেখানে নিরাপত্তা এবং নির্ভরযোগ্যতা মূল বিবেচ্য বিষয়।
ইঞ্জিনিয়ারিং কোম্পানি এবং সুইচগিয়ার নির্মাতাদের জন্য, বিদ্যমান সিস্টেমের সাথে সামঞ্জস্য একটি গুরুত্বপূর্ণ নির্বাচন ফ্যাক্টর
প্রমিত কাঠামো, একাধিক ক্যাবিনেট প্রস্থের বিকল্প এবং কনফিগারযোগ্য নিয়ন্ত্রণ সার্কিটগুলি একীকরণকে সহজ করে তোলে বিভিন্ন উচ্চ-ভোল্টেজ সুইচগিয়ার সমাধানে।
উচ্চ-ভোল্টেজ সার্কিট ব্রেকার নির্বাচন করার সময়, গ্রাহকদের প্রায়ই অপারেশনাল প্রয়োজনীয়তা এবং সুরক্ষার ভারসাম্য বজায় রাখতে হবে ফাংশন
| তুলনা আইটেম | স্ট্যান্ডার্ড কনফিগারেশন | সুরক্ষা কনফিগারেশন |
| বেসিক স্যুইচিং ফাংশন | পাওয়া যায় | পাওয়া যায় |
| বিরোধী বাউন্স ফাংশন | ঐচ্ছিক | যখন প্রয়োজন হয় অন্তর্ভুক্ত |
| ব্লকিং সুরক্ষা | ঐচ্ছিক | পাওয়া যায় |
| ওভার-কারেন্ট সুরক্ষা | বাহ্যিক প্রয়োজন | সমন্বিত বিকল্প |
| সিস্টেম সেফটি লেভেল | স্ট্যান্ডার্ড অপারেশন | উন্নত সুরক্ষা |
বিভিন্ন পাওয়ার সিস্টেমের জন্য বিভিন্ন বর্তমান ক্ষমতা প্রয়োজন।
| রেট করা বর্তমান পরিসর | প্রস্তাবিত আবেদন |
| 630A-1600A | মাঝারি লোড বিতরণ সিস্টেম |
| 1600A-5000A | উচ্চ ক্ষমতা ক্ষমতা সিস্টেম |
সঠিক বর্তমান রেটিং নির্বাচন করা সিস্টেমের দক্ষতা উন্নত করতে এবং সরঞ্জাম ওভারলোড প্রতিরোধ করতে সহায়তা করে।
| প্যারামিটার | স্পেসিফিকেশন |
| পণ্যের ধরন | 36 কেভি উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার |
| সিরিজ | VS1 |
| ইনস্টলেশনের ধরন | স্থির প্রকার |
| রেট করা বর্তমান | 630A-5000A |
| ক্যাবিনেটের প্রস্থ | 800 মিমি / 1000 মিমি |
| বাধা প্রযুক্তি | ভ্যাকুয়াম আর্ক বাধা |
| নিয়ন্ত্রণ বিকল্প | অ্যান্টি-বাউন্স/ব্লকিং/ওভার-কারেন্ট সুরক্ষা |
| মান | আইইসি এবং জিবি |
| সার্টিফিকেশন | সিই |
সঠিক কনফিগারেশন নিশ্চিত করতে, গ্রাহকদের অর্ডার করার আগে সম্পূর্ণ প্রযুক্তিগত প্রয়োজনীয়তা প্রদান করা উচিত।
| তথ্য | উদ্দেশ্য |
| রেটেড ভোল্টেজ | সিস্টেম ভোল্টেজ স্তর নিশ্চিত করুন |
| রেট করা বর্তমান | উপযুক্ত ক্ষমতা নির্বাচন করুন |
| ক্যাবিনেটের মাত্রা | ইনস্টলেশন সামঞ্জস্য নিশ্চিত করুন |
| ভোল্টেজ নিয়ন্ত্রণ করুন | ম্যাচ অপারেটিং সিস্টেম |
| তারের প্রয়োজনীয়তা | ঐচ্ছিক ফাংশন নিশ্চিত করুন |
| সুরক্ষা প্রয়োজনীয়তা | অতিরিক্ত মডিউল নির্বাচন করুন |
সঠিক প্রযুক্তিগত তথ্য প্রকৌশল নিশ্চিতকরণ সময় সংক্ষিপ্ত করতে সাহায্য করে এবং প্রকল্পের দক্ষতা উন্নত করে।
Usune পণ্য উন্নয়ন, উত্পাদন, এবং পরীক্ষা জুড়ে কঠোর মান ব্যবস্থাপনা প্রয়োগ করে।
| সার্টিফিকেশন | স্ট্যান্ডার্ড |
| মান ব্যবস্থাপনা | ISO 9001 |
| পরিবেশ ব্যবস্থাপনা | ISO 14001 |
| পেশাগত নিরাপত্তা ব্যবস্থাপনা | ISO 45001 |
| বৈদ্যুতিক স্ট্যান্ডার্ড | আইইসি এবং জিবি |
| পণ্য সার্টিফিকেশন | সিই |
এই শংসাপত্রগুলি নির্ভরযোগ্য উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম সরবরাহ করার জন্য Usune-এর প্রতিশ্রুতি প্রদর্শন করে বিশ্বব্যাপী গ্রাহকদের।
গ্রাহকদের রেট করা ভোল্টেজ, রেট করা বর্তমান, ক্যাবিনেটের সামঞ্জস্য, নিয়ন্ত্রণের প্রয়োজনীয়তা এবং সুরক্ষা বিবেচনা করা উচিত ফাংশন
হ্যাঁ। অ্যান্টি-বাউন্স নিয়ন্ত্রণ, ব্লকিং সুরক্ষা এবং ওভার-কারেন্ট ট্রিপিংয়ের মতো ফাংশনগুলি কনফিগার করা যেতে পারে প্রকল্পের প্রয়োজনীয়তা অনুযায়ী।
সঠিক যান্ত্রিক মিল ইনস্টলেশন পরিবর্তন হ্রাস করে এবং সিস্টেম ইন্টিগ্রেশন দক্ষতা উন্নত করে।
পণ্যটি অ্যান্টি-বাউন্স নিয়ন্ত্রণ, ব্লকিং সুরক্ষা এবং বুদ্ধিমান ওভার-কারেন্ট ট্রিপিং ফাংশন সমর্থন করতে পারে।
