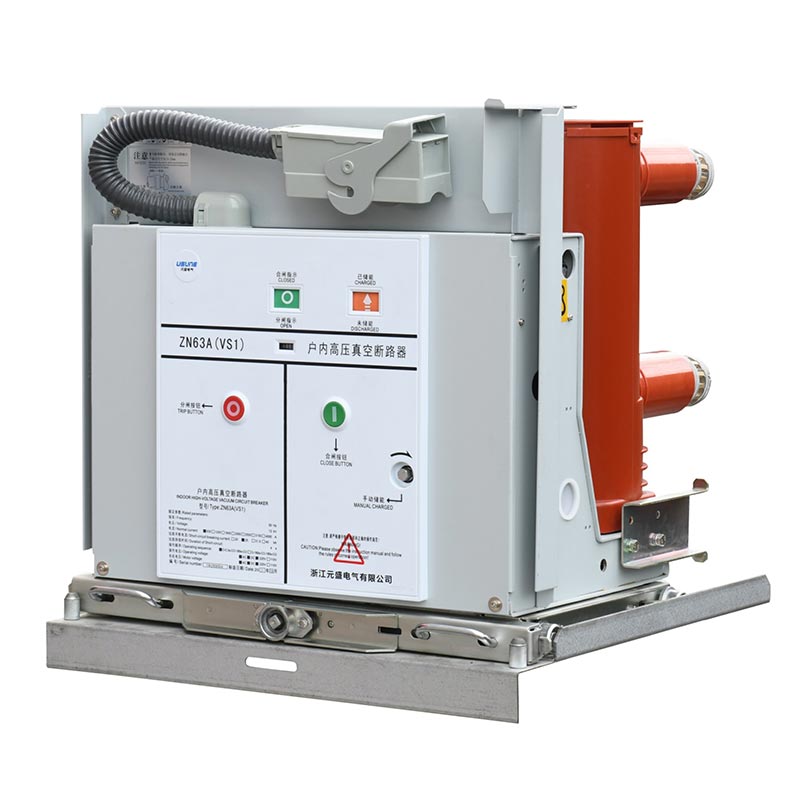

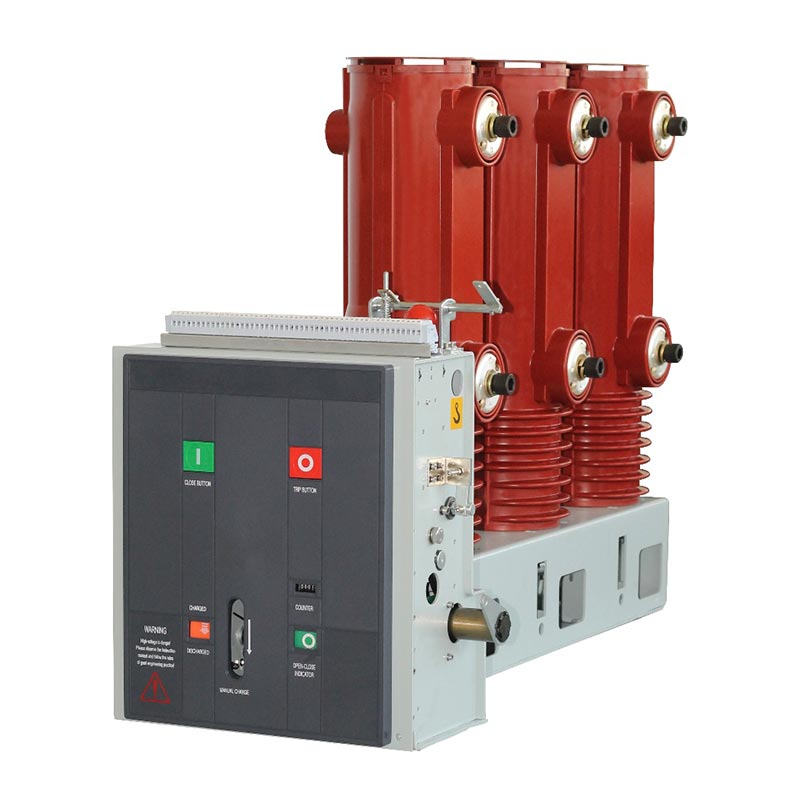

33kv ইনডোর Vcb ভ্যাকুয়াম সার্কিট ব্রেকার

Usune 33kv ইন্ডোর Vcb ভ্যাকুয়াম সার্কিট ব্রেকার একটি নতুন প্রজন্মের পণ্য যা উন্নত সুইচগিয়ারের উপর ভিত্তি করে ডিজাইন করা হয়েছে গবেষণা ও উন্নয়ন ধারণা এবং বিশ্বব্যাপী শক্তি বিতরণ বাজারের প্রকৃত চাহিদা। এটি থ্রি-ফেজ এসির জন্য উপযুক্ত 40.5kV (33kV অপারেটিং লেভেল) এর রেটেড ভোল্টেজ সহ 50Hz ইনডোর পাওয়ার ডিস্ট্রিবিউশন সিস্টেম, আন্ডারটেকিং কোর ফাংশন যেমন স্বাভাবিক লোড স্যুইচিং, ফল্ট বর্তমান বাধা, সিস্টেম ওভারলোড সুরক্ষা, এবং সরঞ্জাম নিরাপত্তা বিচ্ছিন্নতা।

পণ্য জটিল এবং অপ্রয়োজনীয় কাঠামো পরিত্যাগ করে, একটি সমন্বিত ফ্রেম এবং মডুলার লেআউট গ্রহণ করে, অপ্টিমাইজ করা উচ্চ-ভোল্টেজ সুইচগিয়ারের মধ্যে ফিক্সড সাইড-মাউন্ট ইনস্টলেশনের জন্য। এটি ক্যাবিনেট স্পেসে উল্লেখযোগ্য সুবিধা প্রদান করে অভিযোজন, সামগ্রিক কাঠামোগত স্থিতিশীলতা, এবং পরে অপারেশন এবং রক্ষণাবেক্ষণ। প্রচলিত গৃহমধ্যস্থ তুলনায় ভ্যাকুয়াম সার্কিট ব্রেকার, এটি ঘন ঘন অপারেটিং অবস্থার সাথে আরও খাপ খাইয়ে নিতে পারে, দীর্ঘ যান্ত্রিক জীবন রয়েছে এবং আরো স্থিতিশীল অপারেশন ধারাবাহিকতা, সম্পূর্ণরূপে সমালোচনামূলক ক্রমাগত এবং নির্ভরযোগ্য অপারেশন প্রয়োজনীয়তা পূরণ পাওয়ার সাপ্লাই লিঙ্ক।

মূল পণ্যের সুবিধা

1. পেশাদার R&D + দৃশ্যকল্প-ভিত্তিক ডিজাইন

33kV/40.5kV ইনডোর সুইচগিয়ারে ব্যবহারিক অ্যাপ্লিকেশনের ব্যথার পয়েন্টগুলি মোকাবেলা করার জন্য বিশেষভাবে তৈরি করা হয়েছে, এটি পেশাদার সুইচ ডিজাইন যুক্তি গ্রহণ করে। এর যান্ত্রিক আউটপুট বৈশিষ্ট্য পুরোপুরি মিলিত হয় ভ্যাকুয়াম ইন্টারপ্টারের অপারেশনাল প্রয়োজনীয়তা। সমস্ত কাঠামোগত এবং কর্মক্ষমতা কনফিগারেশন জন্য ডিজাইন করা হয় ইনডোর ফিক্সড ইনস্টলেশন, ঘন ঘন অপারেশন, সাবস্টেশন এবং শিল্প বিদ্যুৎ বিতরণের পরিস্থিতি। দ প্রযুক্তি পরিপক্ক এবং ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনের জন্য অত্যন্ত ব্যবহারিক।

2. রিয়েল-ওয়ার্ল্ড টেস্টিং + স্থিতিশীল অ্যাপ্লিকেশন প্রতিক্রিয়া

33kV ইনডোর Vcb ভ্যাকুয়াম সার্কিট ব্রেকার একটি পরিপক্ক মডুলার স্প্রিং অপারেটিং মেকানিজম ব্যবহার করে। এর ট্রান্সমিশন গঠন সহজ এবং নির্ভরযোগ্য, কোন জটিল বা সহজে ক্ষতিগ্রস্ত ট্রান্সমিশন লিঙ্ক ছাড়া. অসংখ্যে যাচাই করা হয়েছে শিল্প বিদ্যুৎ বিতরণ, সাবস্টেশন আপগ্রেড এবং খনির বিদ্যুৎ সরবরাহ প্রকল্প, এটি চমৎকার প্রদর্শন করে ক্লোজিং এবং খোলার নির্ভুলতা, যান্ত্রিক জীবনকাল, এবং হস্তক্ষেপ বিরোধী ক্ষমতার কর্মক্ষমতা।

3. মানসম্মত কর্মক্ষমতা + সম্পূর্ণ সমর্থনকারী পরামিতি

অপারেটিং কয়েল, এনার্জি স্টোরেজ মোটর এবং অপারেটিং লজিক সবই রেট করা প্যারামিটার অনুযায়ী ডিজাইন করা হয়েছে। দ ভোল্টেজ অভিযোজন পরিসীমা পরিষ্কার, এবং অক্জিলিয়ারী সুইচ লিঙ্কেজ যুক্তি নির্ভরযোগ্য। পণ্য বন্ধ হচ্ছে, খোলার, এবং শক্তি সঞ্চয় ক্রিয়াকলাপগুলি সম্পূর্ণ মাত্রা, ইন্টারফেস এবং ওয়্যারিং সহ প্রমিত করা হয় কনফিগারেশন এটি সরাসরি স্ট্যান্ডার্ড 33kV ইনডোর সুইচগিয়ারের সাথে মিলিত হতে পারে, শক্তিশালী সামঞ্জস্যতা প্রদান করে এবং উচ্চ প্রতিস্থাপনযোগ্যতা।

4. নিরাপদ, স্থিতিশীল, এবং ব্যবহারকারী-বান্ধব ডিজাইন

ডুয়াল ইলেকট্রিক/ম্যানুয়াল এনার্জি স্টোরেজ মোড দিয়ে সজ্জিত, স্ট্যাটাস ইন্ডিকেটর এবং অক্জিলিয়ারী সুইচ সিঙ্ক্রোনাইজ করা হয়েছে। একটি হাইড্রোলিক বাফার শোষণ নকশা ট্রিপিংয়ের পরবর্তী পর্যায়ে ব্যবহার করা হয়, কার্যকরভাবে প্রভাব পরিধান হ্রাস করে এবং অপারেশনাল নিরাপত্তা উন্নত করা। এটি শক্তি সঞ্চয় এবং খোলার/বন্ধ করার অবস্থার উপর স্পষ্ট প্রতিক্রিয়া প্রদান করে, এড়িয়ে যায় ভুল অপারেশনের ঝুঁকি এবং ব্যাপকভাবে সাইটের অপারেশন এবং রক্ষণাবেক্ষণের নিরাপত্তা নিশ্চিত করা।

অপারেটিং স্ট্রাকচার এবং মেকানিক্যাল সিস্টেম

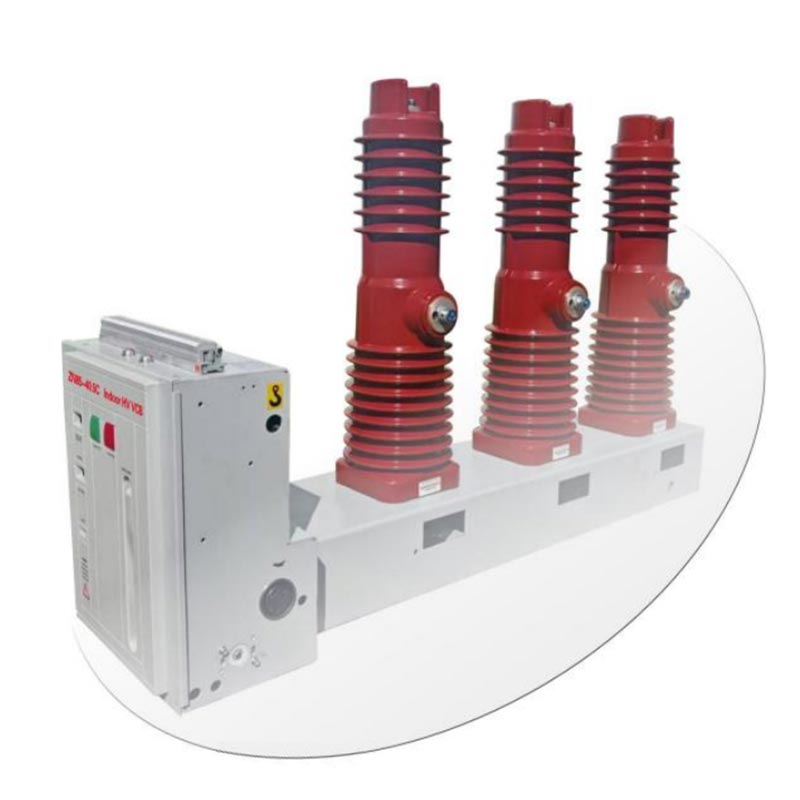

Usune ZN85C-40.5 33kV ইন্ডোর Vcb ভ্যাকুয়াম সার্কিট ব্রেকারের মূল একটি ডেডিকেটেড মডুলার স্প্রিং অপারেটিং ব্যবহার করে প্রক্রিয়া, যা সম্পূর্ণরূপে সরঞ্জাম ফ্রেমের ভিতরে ইনস্টল করা হয় এবং এটি সার্কিট ব্রেকারের সামগ্রিক গঠন। এই প্রক্রিয়াটি বিশেষভাবে 40.5kV ইনডোর ফিক্সড-সাইড-মাউন্টের জন্য ডিজাইন করা হয়েছে মডেল, একটি অত্যন্ত সরলীকৃত ট্রান্সমিশন কাঠামো এবং আরও যুক্তিসঙ্গত বল বিতরণ সহ।

এর সবচেয়ে উল্লেখযোগ্য স্ট্রাকচারাল হাইলাইট হল সার্কিট ব্রেকারের উল্লম্ব বিন্যাসের সাথে এটির নিখুঁত অভিযোজন, প্রধান সার্কিট এবং মেরু সিস্টেমের সাথে অত্যন্ত সমন্বিত সমাবেশের জন্য অনুমতি দেয়। মেকানিজমের আউটপুট বল বক্ররেখা ভ্যাকুয়াম ইন্টারপ্টারের অপারেশনাল প্রয়োজনীয়তার সাথে পুরোপুরি মেলে, অমিল অপারেটিং এর মতো সমস্যাগুলি এড়িয়ে যায় গতি, অস্থির যোগাযোগের চাপ, এবং প্রচলিত প্রক্রিয়া দ্বারা সৃষ্ট সংক্ষিপ্ত যান্ত্রিক জীবনকাল। এটা 40.5kV ইনডোর ভ্যাকুয়াম সার্কিটের যান্ত্রিক বৈশিষ্ট্য এবং অপারেটিং অবস্থার জন্য বিশেষভাবে উপযুক্ত ব্রেকার্স

কাজের নীতি এবং অপারেশন প্রবাহ

1. এনার্জি স্টোরেজ অপারেশন

সার্কিট ব্রেকারের ক্লোজিং পাওয়ার সম্পূর্ণরূপে ক্লোজিং স্প্রিং এর শক্তি সঞ্চয়স্থান দ্বারা সরবরাহ করা হয়, উভয়কেই সমর্থন করে বৈদ্যুতিক মোটর ড্রাইভ এবং ম্যানুয়াল হ্যান্ডেল অপারেশন মোড. এমনকি বিদ্যুৎ বিভ্রাট বা রক্ষণাবেক্ষণের সময়, এটি স্বাভাবিক নিশ্চিত করে শক্তি সঞ্চয়স্থান এবং ব্যাকআপ বন্ধ।

ইলেকট্রিক এনার্জি স্টোরেজ মোডে, মেকানিজমের পাশের প্লেটে স্থির থাকা এনার্জি স্টোরেজ মোটর গিয়ার চালায় ট্রান্সমিশন সিস্টেম। ম্যানুয়াল এনার্জি স্টোরেজ মোডে, অপারেটর একটি ডেডিকেটেড এনার্জি স্টোরেজ হ্যান্ডেল টানে, ঘুরতে থাকে গিয়ার খাদ এবং গিয়ার সমাবেশ. ওভাররানিং ক্লাচের মাধ্যমে, শক্তি স্টোরেজ শ্যাফ্ট সিঙ্ক্রোনাসভাবে ঘোরে, শক্তি সঞ্চয় সম্পূর্ণ করার জন্য বন্ধ বসন্ত প্রসারিত.

পূর্ণ শক্তি সঞ্চয়স্থানে পৌঁছানোর পরে, শক্তি সঞ্চয় পাওল নিরাপদে ক্যাম রোলার এবং ওভাররানিং ক্লাচটিকে লক করে দেয় স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়। একই সাথে, সংযোগকারী প্লেট শক্তি সঞ্চয় সূচকটিকে উল্টাতে চালিত করে, "শক্তি সঞ্চিত" সূচক প্রদর্শন করা হচ্ছে, এবং অক্জিলিয়ারী সুইচটি মোটর পাওয়ার বন্ধ করতে সুইচ করে। এ বিন্দু, সার্কিট ব্রেকার একটি পরিষ্কার এবং নির্ভরযোগ্য অবস্থা সহ ক্লোজিং-রেডি অবস্থায় প্রবেশ করে।

2. ক্লোজিং অপারেশন

ক্লোজিং ম্যানুয়ালি ক্লোজিং বোতাম টিপে বা দূরবর্তীভাবে বন্ধ ইলেক্ট্রোম্যাগনেট নিয়ন্ত্রণ করে অর্জন করা যেতে পারে। ট্রিগার করার পরে, শক্তি সঞ্চয় করার প্রক্রিয়াটি প্যাল লকটি ছেড়ে দেয় এবং প্রাক-সংরক্ষিত ক্লোজিং স্প্রিং দ্রুত হয় সংকোচন, যার ফলে ক্যাম, শক্তি সঞ্চয় শ্যাফ্ট, এবং ওভাররানিং ক্লাচ সিঙ্ক্রোনাসভাবে সরে যায়।

ক্যামটি সংযোগ প্রক্রিয়াকে আরও চালিত করে, ইনসুলেটেড পুল রডকে ঠেলে দেয় এবং যোগাযোগ বন্ধের দিকে নিয়ে যায় অবস্থান, কন্টাক্ট ডিস্ক স্প্রিংকে সংকুচিত করা এবং রেট করার জন্য প্রয়োজনীয় স্থিতিশীল যোগাযোগের চাপ স্থাপন করা বর্তমান সঞ্চালন। বন্ধ করার পরে, ক্লোজিং পল মেকানিজম রোলারকে লক করে, বন্ধ অবস্থান বজায় রাখে; দ শক্তি সঞ্চয় সূচক এবং অক্জিলিয়ারী সুইচ স্বয়ংক্রিয়ভাবে রিসেট, মোটর সার্কিট সংযোগ. একটি বহিরাগত সঙ্গে পাওয়ার সাপ্লাই, এটি অবিলম্বে পুনরায় শক্তি সঞ্চয়স্থানে প্রবেশ করে, বন্ধ / খোলার সূচকটি সুইচ করে "বন্ধ" অবস্থা, এবং প্রধান এবং অক্জিলিয়ারী সুইচ সম্পূর্ণ সিঙ্ক্রোনাস সুইচিং।

3. ট্রিপিং অপারেশন

ট্রিপ তিনটি উপায়ে ট্রিগার করা যেতে পারে: ম্যানুয়ালি ট্রিপ বোতামের মাধ্যমে, একটি বহিরাগত বৈদ্যুতিক ট্রিপ ইউনিটের মাধ্যমে বা একটি ওভারকারেন্ট ট্রিপ ইউনিট। ট্রিগার করার পরে, ক্লোজিং ল্যাচগুলি আনলক করে, এর মধ্যে লকিং অবস্থা ছেড়ে দেয় মেকানিজম এবং রোলার।

কন্টাক্ট স্প্রিং এবং ট্রিপিং স্প্রিং এর সম্মিলিত ক্রিয়াকলাপের অধীনে, ভিতরে চলমান এবং স্থির পরিচিতিগুলি স্থির মেরুর ভ্যাকুয়াম ইন্টারপ্টার চেম্বার দ্রুত এবং নির্ভরযোগ্যভাবে আলাদা করে, ফল্ট কারেন্ট বা লোড অর্জন করে বর্তমান বাধা। ট্রিপিং অ্যাকশনের পরবর্তী পর্যায়ে, অন্তর্নির্মিত হাইড্রোলিক বাফার অবশিষ্টাংশ শোষণ করে প্রভাব শক্তি, চূড়ান্ত ট্রিপিং অবস্থান সীমিত, যান্ত্রিক প্রভাব শব্দ এবং পরিধান হ্রাস, এবং প্রসারিত সরঞ্জামের সামগ্রিক যান্ত্রিক জীবন।

মূল বৈদ্যুতিক এবং যান্ত্রিক পরামিতি

ইনস্টলেশন পদ্ধতি এবং মাত্রা

Usune ZN85C-40.5 একটি নির্দিষ্ট সাইড-মাউন্ট করা ইনস্টলেশন কাঠামো গ্রহণ করে, বিশেষভাবে স্ট্যান্ডার্ড ইনডোরের জন্য ডিজাইন করা হয়েছে উচ্চ-ভোল্টেজ সুইচগিয়ার। এটি উচ্চ মন্ত্রিসভা সামঞ্জস্য, সুবিধাজনক সমাবেশ, কমিশনিং, এবং পরবর্তী বৈশিষ্ট্যযুক্ত রক্ষণাবেক্ষণ, এবং তিনটি মূলধারার তারের ইনস্টলেশন পদ্ধতি সমর্থন করে:

- ডান দিকের আউটগোয়িং তারের প্রকার
- শীর্ষ-আগত তারের প্রকার
- Recessed ইনস্টলেশন টাইপ

সামগ্রিক মাত্রাগুলি সামগ্রিক ইউনিট মেলে স্পেসিফিকেশনগুলিকে কঠোরভাবে মেনে চলে (বিশদ বিবরণের জন্য চিত্র 1 দেখুন মাউন্টিং হোলের ব্যবধান, সামগ্রিক দৈর্ঘ্য, প্রস্থ, উচ্চতা এবং বাসবার সংযোগের মাত্রা), মানসম্মত সক্ষম করে প্রতিস্থাপন এবং ইউনিফাইড ক্যাবিনেট ম্যাচিং, গ্রাহকের নকশা, পরিবর্তন এবং ইনস্টলেশন খরচ কমানো।

FAQ

প্রশ্ন 1: এই পণ্যটি কি 33kV এবং 40.5kV পাওয়ার সিস্টেমের জন্য উপযুক্ত?

উঃ হ্যাঁ। পণ্যটির রেট করা ডিজাইনের ভোল্টেজ হল 40.5kV, সম্পূর্ণরূপে প্রচলিত ইনডোর অপারেশন প্রয়োজনীয়তা পূরণ করে 33kV পাওয়ার সিস্টেমের। এটিতে পর্যাপ্ত অন্তরণ এবং ব্রেকিং ক্ষমতা মার্জিন রয়েছে এবং নিরাপদে এবং স্থিরভাবে হতে পারে শিল্প ও খনির উদ্যোগ, বিদ্যুৎ কেন্দ্র এবং ছোট এবং মাঝারি আকারের সাবস্টেশন।

প্রশ্ন 2: যদি সাইটের পাওয়ার সাপ্লাই বিঘ্নিত হয় এবং শক্তি সঞ্চয় বৈদ্যুতিকভাবে সম্পন্ন করা না যায় তাহলে কী হবে?

উত্তর: এই 33kV ইনডোর Vcb ভ্যাকুয়াম সার্কিট ব্রেকার একটি ডেডিকেটেড ম্যানুয়াল এনার্জি স্টোরেজ হ্যান্ডেল দিয়ে সজ্জিত। যখন বাহ্যিক বিদ্যুৎ সরবরাহ ব্যাহত হয় বা মোটর ব্যর্থ হয়, অপারেটর ম্যানুয়ালি বন্ধ এবং শক্তি সম্পূর্ণ করতে পারে এনার্জি স্টোরেজ হ্যান্ডেলের মাধ্যমে স্টোরেজ অপারেশন, স্বাভাবিক ক্লোজিং অপারেশন অর্জন এবং উল্লেখযোগ্যভাবে উন্নতি বিদ্যুৎ বিভ্রাট এবং রক্ষণাবেক্ষণ অবস্থার অধীনে সরঞ্জামের জরুরী অপারেশন ক্ষমতা.

Q3: প্রচলিত হ্যান্ডকার্ট-টাইপ ভ্যাকুয়ামের তুলনায় এই ফিক্সড সাইড-মাউন্টেড টাইপের মূল সুবিধাগুলি কী কী? সার্কিট ব্রেকার?

উত্তর: এই সাইড-মাউন্ট করা স্থির মডেলের শক্তিশালী কাঠামোগত অনমনীয়তা এবং কম রেডিয়াল ইনস্টলেশন স্থান রয়েছে, এটি তৈরি করে কমপ্যাক্ট সুইচগিয়ারের সাথে মেলানো সহজ। এটি ঘন ঘন অপারেশন এবং কম্পনের অধীনে উচ্চ স্থিতিশীলতা প্রদান করে শর্তাবলী ইনস্টলেশন, ফিক্সিং এবং পরবর্তী রক্ষণাবেক্ষণ সহজ, এটি শিল্পের জন্য আরও উপযুক্ত করে তোলে ব্যবহারকারী, রেট্রোফিট প্রকল্প, এবং স্থির এবং জন্য উচ্চ প্রয়োজনীয়তা সহ সম্পূর্ণরূপে ড্রয়ার-টাইপ প্রতিস্থাপনের পরিস্থিতি নির্ভরযোগ্য অপারেশন।
