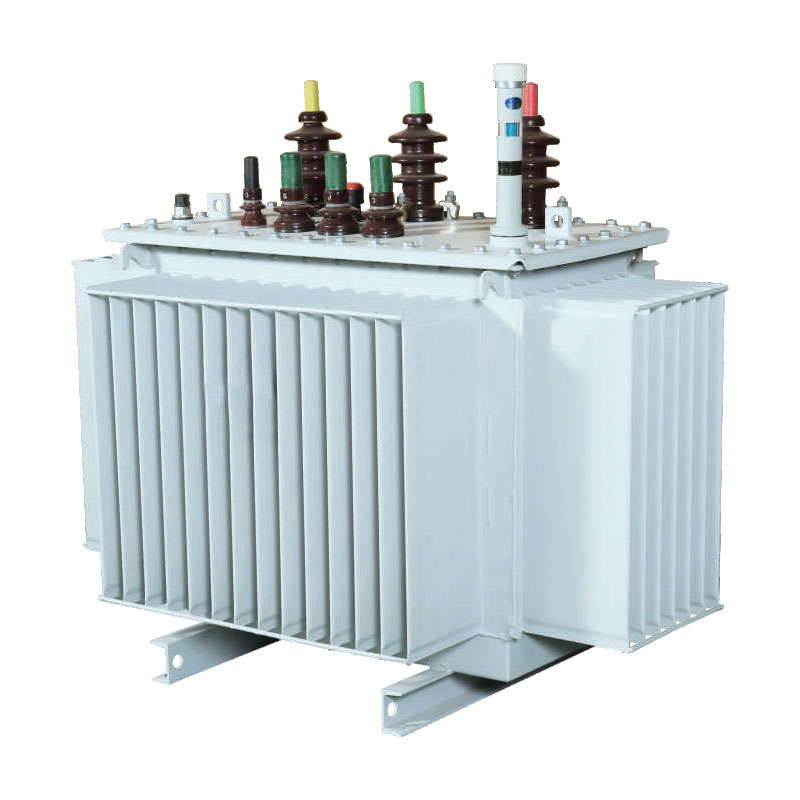

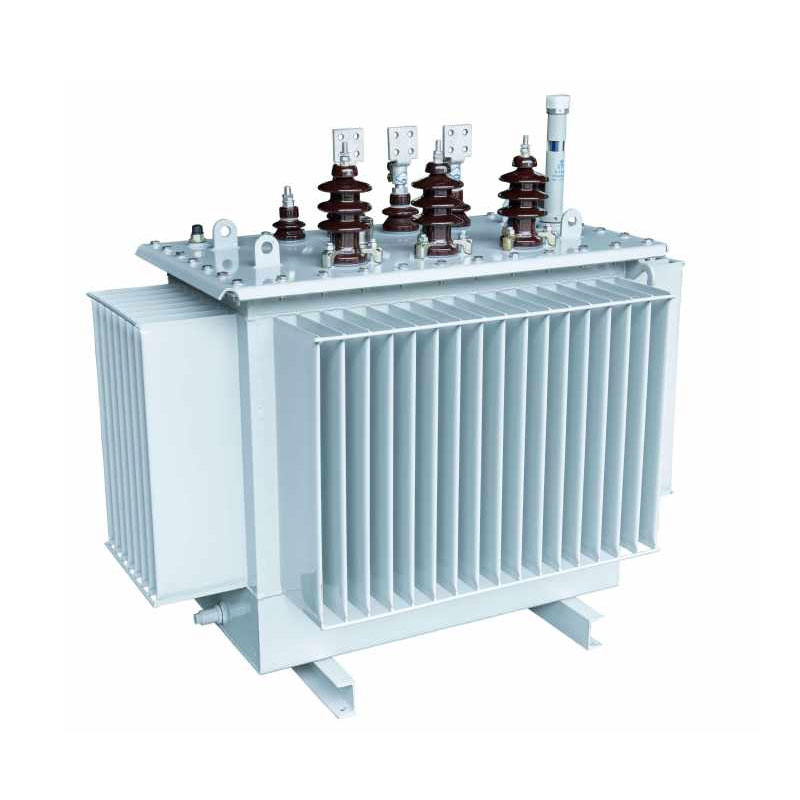

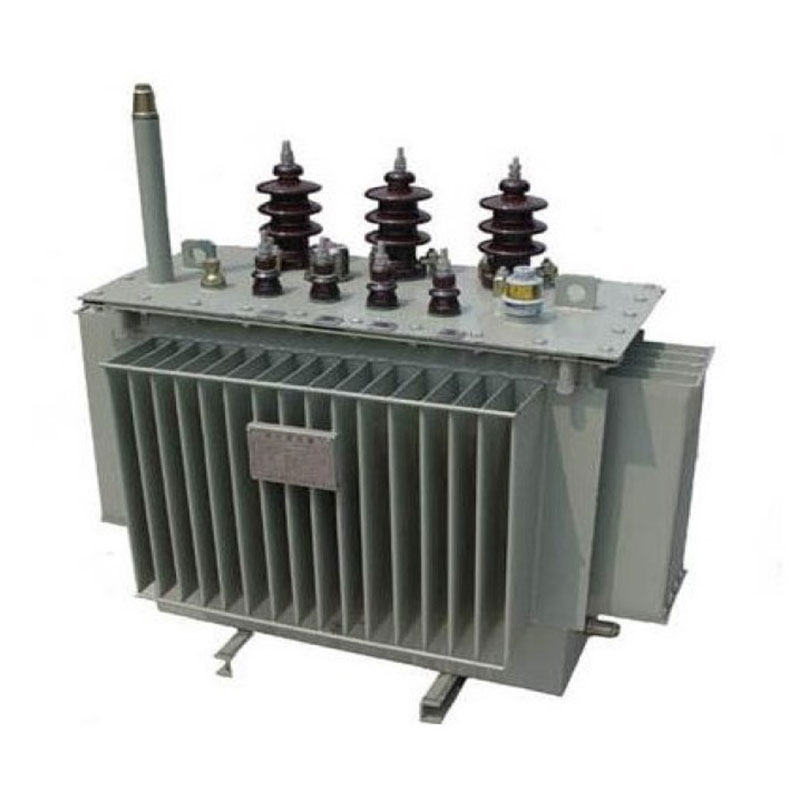

এই 630kVA তেল নিমজ্জিত স্ব-কুলড ট্রান্সফরমার উচ্চ-কর্মক্ষমতা বিতরণের একটি নতুন প্রজন্মের প্রতিনিধিত্ব করে ট্রান্সফরমার এর মূলটি একটি সমবাহু ত্রিভুজ কনফিগারেশনের উপর ভিত্তি করে একটি 3D ক্ষত নকশা ব্যবহার করে, যা সর্বনিম্নটি নিশ্চিত করে এবং সমান দৈর্ঘ্যের চৌম্বকীয় পাথ তিনটি পর্যায়ের জন্য শূন্য বায়ু ফাঁক সহ, যখন মূল কলাম ক্রস-সেকশন একটি বৃত্ত আনুমানিক। ঐতিহ্যগত সরঞ্জামের তুলনায়, এটি কার্যকরভাবে ক্ষতি এবং গোলমাল হ্রাস করে, সুনির্দিষ্ট অর্জন করে তিন-ফেজ ভারসাম্য, তৃতীয় হারমোনিক্সকে দমন করে এবং উল্লেখযোগ্যভাবে অপ্টিমাইজ করা বৈদ্যুতিক কর্মক্ষমতা প্রদান করে।
10kV, 20kV, এবং 36kV-এর ভোল্টেজ স্তরের সমর্থনকারী, ইউনিটটি একটি তেল-নিমজ্জিত স্ব-কুলিং পদ্ধতি ব্যবহার করে যার প্রয়োজন নেই বাহ্যিক কুলিং সরঞ্জাম, সহজ অপারেশন এবং রক্ষণাবেক্ষণের পাশাপাশি বিভিন্ন কাজের জন্য শক্তিশালী অভিযোজনযোগ্যতা নিশ্চিত করে শর্তাবলী এটি নগর ও গ্রামীণ গ্রিড, শিল্প ও খনির উদ্যোগ এবং সমন্বিত সাবস্টেশনে ব্যাপকভাবে ব্যবহৃত হয় অ্যাপ্লিকেশন একটি পরিপক্ক সাপ্লাই চেইন দ্বারা সমর্থিত, Usune-একটি নির্ভরযোগ্য শক্তি সরঞ্জাম সরবরাহকারী-প্রমিত প্রদান করে, বিশ্বব্যাপী গ্রাহকদের জন্য উচ্চ-মানের পণ্য এবং ব্যাপক সহায়তা পরিষেবা।
কোরটি উচ্চ-ব্যপ্তিযোগ্য শস্য-ভিত্তিক সিলিকন ইস্পাত শীট থেকে তৈরি করা হয়েছে, আমদানি করা GEORG ব্যবহার করে প্রক্রিয়া করা হয় ক্রস-কাটিং সরঞ্জাম এবং চৌম্বকীয় সার্কিট এয়ার গ্যাপ সম্পূর্ণরূপে দূর করার জন্য একটি 45° বিরামবিহীন স্প্লিসিং কৌশল। দ শীটগুলি একটি বহু-পদক্ষেপ বৃত্তাকার ক্রস-সেকশনে গঠিত হয়, উল্লেখযোগ্যভাবে চৌম্বকীয় অনিচ্ছা, নো-লোড হ্রাস করে ক্ষতি, এবং অপারেটিং গোলমাল। এই নকশাটি প্রথাগত ট্রান্সফরমারগুলির সাধারণ সমস্যাগুলির সমাধান করে - যেমন তিন-ফেজ ভারসাম্যহীনতা এবং উচ্চ ক্ষয়ক্ষতি - যার ফলে দীর্ঘমেয়াদী, কম-ব্যবহারের অপারেশন নিশ্চিত করা হয়।
উচ্চ-ভোল্টেজ ওয়াইন্ডিং একটি নলাকার কাঠামো ব্যবহার করে, যখন কম-ভোল্টেজ ওয়াইন্ডিং এর মধ্যে একটি পছন্দ দেয় নলাকার এবং ফয়েল কনফিগারেশন নির্দিষ্ট অপারেটিং অবস্থার জন্য উপযুক্ত। এই নকশা চৌম্বকীয় প্রবাহ অপ্টিমাইজ করে বিতরণ, কার্যকরভাবে শর্ট-সার্কিট এবং বজ্রপাতের জন্য সরঞ্জামের প্রতিরোধ ক্ষমতা বৃদ্ধি করে স্থানীয় ওভারহিটিং প্রতিরোধ। এটি উচ্চতর কর্মক্ষম স্থিতিশীলতা এবং হস্তক্ষেপ প্রতিরোধের নিশ্চিত করে, এটি তৈরি করে শিল্প সাইট এবং আউটডোর পাওয়ার গ্রিডের মতো জটিল পরিবেশের জন্য উপযুক্ত।
ট্যাংক একটি বিশেষ ঢেউতোলা ট্যাংক উত্পাদন লাইন এবং ব্যবহার করে নির্ভুল কোল্ড-ঘূর্ণিত ইস্পাত থেকে নির্মিত হয় একটি ক্ষয়-বিরোধী পৃষ্ঠের আবরণ বৈশিষ্ট্যযুক্ত, যা এটিকে তেলের এক্সপোজারের মতো কঠোর অবস্থা সহ্য করতে সক্ষম করে এবং রাসায়নিক ক্ষয় ঢেউতোলা নকশা অভিযোজিত বিকৃতির সাথে দক্ষ তাপ অপচয়কে একত্রিত করে ক্ষমতা; এটি অন্তরক তেলের তাপীয় প্রসারণ এবং সংকোচনকে সামঞ্জস্য করে, একটি সম্পূর্ণ বায়ু বজায় রাখে তেল বার্ধক্য রোধ করতে সীলমোহর, এবং উল্লেখযোগ্যভাবে সরঞ্জামের পরিষেবা জীবন প্রসারিত করে।
630kVA তেলে নিমজ্জিত স্ব-কুলড ট্রান্সফরমার একটি ক্লাস A নিরোধক কাঠামো নিযুক্ত করে যার সাথে ঘনকেন্দ্রিক উচ্চ- এবং কম ভোল্টেজ windings. আন্তঃ-কুণ্ডলী নিরোধক একটি যৌগিক নকশা ব্যবহার করে—পেপারবোর্ডের হাতাকে ছোট করে তেল ফাঁক - উচ্চ অস্তরক শক্তি এবং চমৎকার সিলিং কর্মক্ষমতা নিশ্চিত করতে. এই নকশা কার্যকরভাবে প্রশমিত নিরাপত্তা ঝুঁকি যেমন ফুটো, শর্ট-সার্কিট, এবং ইনসুলেশন ব্রেকডাউন, 24-ঘন্টা একটানা অপারেশন সমর্থন করে, এবং জাতীয় শক্তি নিরাপত্তা মান মেনে চলে।
630kVA তেল নিমজ্জিত স্ব-কুলড ট্রান্সফরমার ব্যতিক্রমী শক্তি-সঞ্চয় এবং কার্বন-হ্রাস ক্ষমতা প্রদান করে। প্রমিত সূত্র বার্ষিক বিদ্যুত খরচ এবং কার্বন নির্গমনের সুনির্দিষ্ট গণনা করার অনুমতি দেয়, প্রদান করে কর্পোরেট শক্তি-দক্ষতা আপগ্রেড এবং খরচ ব্যবস্থাপনার জন্য ডেটা-চালিত সমর্থন। মূল সূত্রগুলি নিম্নরূপ:
1. বার্ষিক বিদ্যুৎ খরচ সূত্র: বার্ষিক বিদ্যুৎ খরচ (CNY/বছর) = [নো-লোড লস (kW) + লোড লস (kW) × (গড়
লোড ফ্যাক্টর)²] × 365 × 24 × বিদ্যুতের মূল্য
2. বার্ষিক CO₂ নির্গমন সূত্র: বার্ষিক কার্বন নির্গমন (kg) = [নো-লোড লস (kW) + লোড লস (kW) × (গড় লোড
ফ্যাক্টর)²] × 365 × 24 × কার্বন নির্গমন ফ্যাক্টর (kg-CO₂/kWh)
ঐতিহ্যগত, পুরানো ট্রান্সফরমারের তুলনায়, এই পণ্যটিতে উল্লেখযোগ্যভাবে কম নো-লোড এবং লোড লস রয়েছে সবুজ শক্তি আপগ্রেড নীতির সাথে সারিবদ্ধভাবে বিদ্যুৎ খরচ এবং কার্বন নির্গমন হ্রাস করা। এটা উচ্চ প্রস্তাব দীর্ঘমেয়াদী ক্রিয়াকলাপের জন্য ব্যয়-কার্যকারিতা এবং একটি সংক্ষিপ্ত পরিশোধের সময়, অর্থনৈতিক এবং পরিবেশগত মূল্য উভয়ই সরবরাহ করে।
| নামমাত্র ক্ষমতা (kVA) | HV (kV) | উচ্চ ভোল্টেজ লঘুপাত পরিসীমা | LV (kV) | ভেক্টর গ্রুপ | নো-লোড লস (কিলোওয়াট) | লোড লস (কিলোওয়াট) | নো-লোড কারেন্ট (%) | প্রতিবন্ধকতা (%) | মোট ওজন (কেজি) | L×W×H (মিমি) | ইনস্টলেশন কেন্দ্র / ইনস্টলেশন গর্ত (মিমি) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
দ্রষ্টব্য: 500 কেভিএ এবং নীচের রেটযুক্ত ট্রান্সফোমারগুলির জন্য, টেবিলের র্যাম্পের উপরে লোড হ্রাস প্রযোজ্য Dyn11 সংযোগ গোষ্ঠী, এবং র্যাম্পের নীচে লোড হ্রাস Yyn0 সংযোগ গোষ্ঠীতে প্রযোজ্য।
| নামমাত্র ক্ষমতা (kVA) | HV (kV) | উচ্চ ভোল্টেজ লঘুপাত পরিসীমা | LV (kV) | ভেক্টর গ্রুপ | নো-লোড লস (কিলোওয়াট) | লোড লস (কিলোওয়াট) | নো-লোড কারেন্ট (%) | প্রতিবন্ধকতা (%) | মোট ওজন (কেজি) | L×W×H (মিমি) | ইনস্টলেশন কেন্দ্র / ইনস্টলেশন গর্ত (মিমি) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| নামমাত্র ক্ষমতা (kVA) | HV (kV) | উচ্চ ভোল্টেজ লঘুপাত পরিসীমা | LV (kV) | ভেক্টর গ্রুপ | নো-লোড লস (কিলোওয়াট) | লোড লস (কিলোওয়াট) | নো-লোড কারেন্ট (%) | প্রতিবন্ধকতা (%) | মোট ওজন (কেজি) | L×W×H (মিমি) | ইনস্টলেশন কেন্দ্র / ইনস্টলেশন গর্ত (মিমি) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
ঝেজিয়াং-এ একটি গ্রামীণ গ্রিড আপগ্রেড প্রকল্পে, পুরানো, উচ্চ-ক্ষতির সরঞ্জামগুলি ব্যাচে প্রতিস্থাপন করা হয়েছিল। সম্বোধন উল্লেখযোগ্য লোড ওঠানামা, তিন-পর্যায়ের ভারসাম্যহীনতা এবং অত্যধিক হারমোনিক্সের মতো সমস্যা, এটি পণ্য - ভোল্টেজ স্থিতিশীলতা এবং ভারসাম্যের জন্য একটি 3D ক্ষত কোরের সুবিধাগুলি ব্যবহার করে - মৌলিকভাবে উন্নত পাওয়ার সাপ্লাই মানের। ক্ষেত্র পরিমাপ প্রতি ইউনিট নো-লোড লস 30% এর বেশি হ্রাস এবং 40% হ্রাস দেখিয়েছে বিতরণ এলাকার জন্য বিদ্যুৎ সরবরাহ ব্যর্থতার হার। ইউনিটটি জটিল গ্রামীণ পরিচালনার জন্য উপযুক্ত শর্ত, শক্তি-দক্ষ গ্রিড আপগ্রেড সুবিধা.
সুঝোতে একটি ভারী-শুল্ক ট্রাক চার্জিং স্টেশন সমর্থন করার জন্য এই ট্রান্সফরমার মডেলের একাধিক ইউনিট মোতায়েন করেছে চার্জিং পাইলস এবং আকস্মিক লোড পরিবর্তনের ঘন ঘন শুরু/বন্ধ করার সাথে জড়িত অপারেশন। চমৎকার তাপ সঙ্গে অপচয় কর্মক্ষমতা (তেল-নিমজ্জিত স্ব-কুলিং), ট্রান্সফরমার স্থিতিশীল এবং নিয়ন্ত্রণযোগ্য কয়েল বজায় রাখে অতিরিক্ত গরম-সম্পর্কিত ট্রিপ ছাড়াই ফুল-লোড অপারেশনের সময় তাপমাত্রা। এটি 24 ঘন্টা নিরবচ্ছিন্ন নিশ্চিত করে স্টেশন অপারেশন, কার্যকরভাবে রক্ষণাবেক্ষণ এবং ডাউনটাইমের সাথে যুক্ত খরচ কমানো।
পণ্যটি সমস্ত মূলধারার উচ্চ-ভোল্টেজ রেটিং (10kV, 20kV, এবং 36kV) সমর্থন করে এবং অ্যাপ্লিকেশনের জন্য উপযুক্ত যেমন শহুরে এবং গ্রামীণ গ্রিড আপগ্রেড, শিল্প এবং খনির বিদ্যুৎ বিতরণ, চার্জিং স্টেশন এবং প্রিফেব্রিকেটেড বা মডুলার সাবস্টেশন। এটিতে একটি ফ্যান-মুক্ত, তেল-নিমজ্জিত স্ব-কুলিং ডিজাইন রয়েছে যা আউটডোরের জন্য উপযুক্ত ইনস্টলেশন; এটি তাপমাত্রার চরম, ধুলো এবং হালকা ক্ষয় প্রতিরোধী, ব্যতিক্রমী অভিযোজনযোগ্যতা প্রদান করে বিভিন্ন অপারেটিং অবস্থার জন্য।
পণ্যটির মূল শক্তি-সঞ্চয়কারী বৈশিষ্ট্য হল এর 3D ফাঁকহীন ক্ষত কোর গঠন, যা উল্লেখযোগ্যভাবে চৌম্বককে কমিয়ে দেয় সার্কিট, নো-লোড এবং লোড লস, কার্যকরভাবে সুরেলা এবং তাপ-সম্পর্কিত ক্ষতি হ্রাস করার সময়। মান অধীনে অপারেটিং অবস্থা, এটি প্রচলিত সরঞ্জামের তুলনায় 20%-30% দ্বারা সামগ্রিক শক্তি খরচ হ্রাস করে একই ক্ষমতা। এটি বার্ষিক বিদ্যুতের খরচে উল্লেখযোগ্য সঞ্চয়ের দিকে পরিচালিত করে এবং কার্বন নির্গমন হ্রাস করে, সারিবদ্ধ করে সবুজ শক্তি নীতি এবং অসামান্য দীর্ঘমেয়াদী অর্থনৈতিক সুবিধা প্রদানের সাথে।
সরঞ্জামগুলি একটি বায়ু-বিচ্ছিন্ন ঢেউতোলা তেলের ট্যাঙ্ক এবং ক্লাস এ অ্যান্টি-জারা নিরোধক উপকরণ ব্যবহার করে, যা উল্লেখযোগ্যভাবে তেল এবং ইউনিট নিজেই বার্ধক্য স্থগিত, মান তুলনায় একটি দীর্ঘ সেবা জীবন ফলস্বরূপ ট্রান্সফরমার এটি একটি কম ব্যর্থতার হার এবং ধাক্কা এবং হস্তক্ষেপের শক্তিশালী প্রতিরোধের গর্ব করে। রুটিন রক্ষণাবেক্ষণ শুধুমাত্র তেলের স্তর এবং নিরোধক অবস্থার পর্যায়ক্রমিক চেক প্রয়োজন, যা O&M সহজ এবং সাশ্রয়ী-আদর্শ করে তোলে দীর্ঘমেয়াদী, নিরবচ্ছিন্ন অপারেশন প্রয়োজন পরিস্থিতিতে জন্য.
