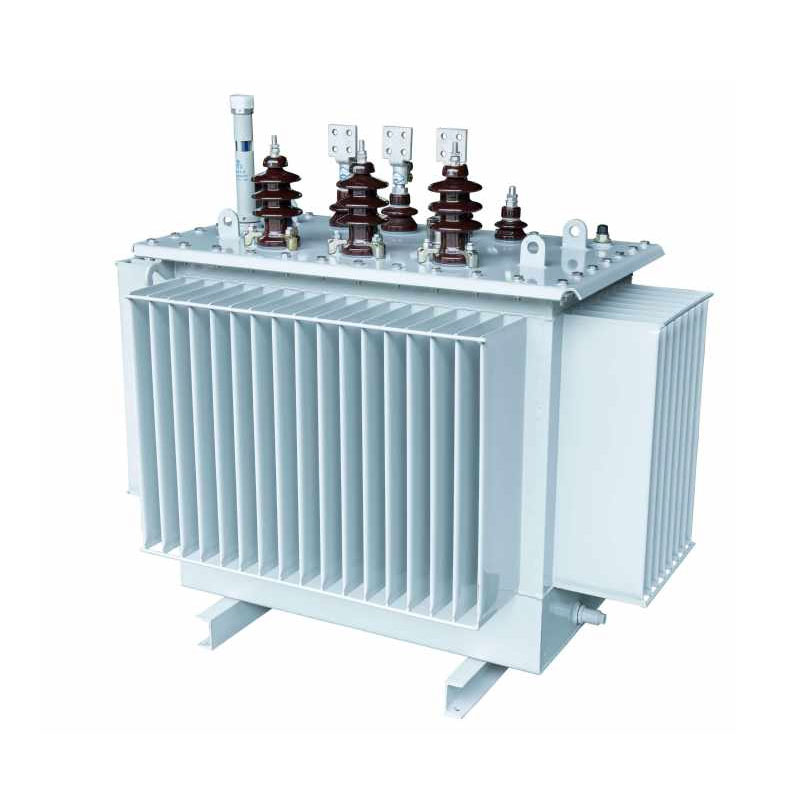

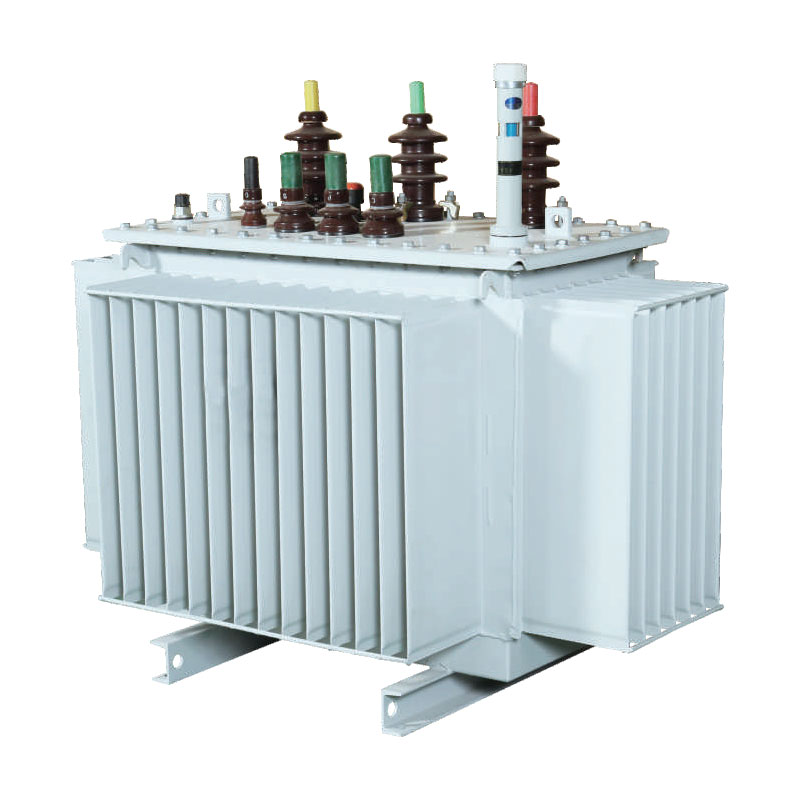

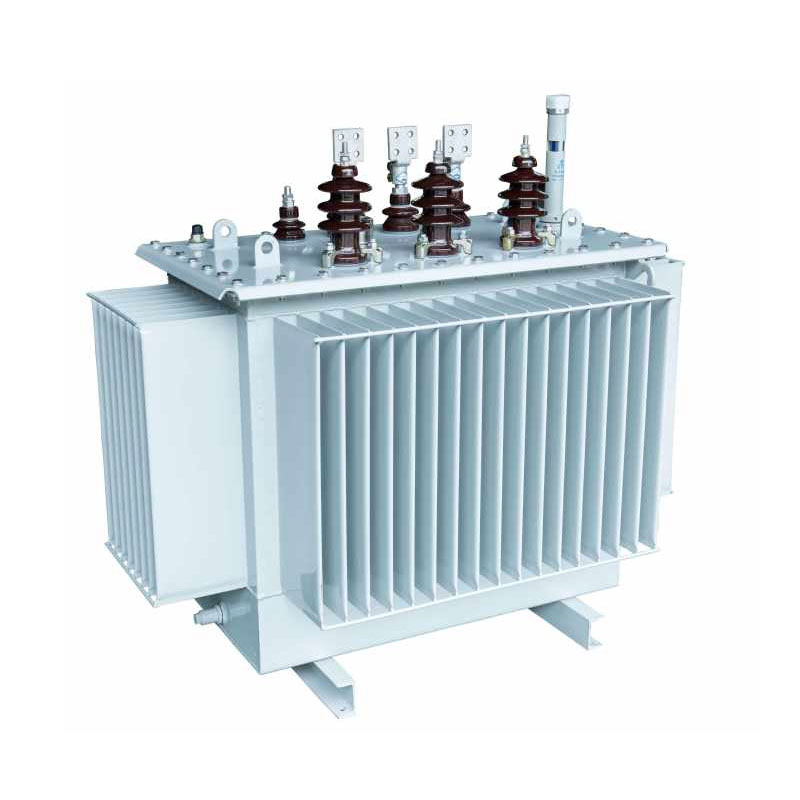

10kV, 20kV, এবং 36kV মাঝারি-ভোল্টেজ বিতরণ অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা, Usune 2500kVA তরল নিমজ্জিত বিতরণ ট্রান্সফরমারগুলি একটি সমবাহু ত্রিভুজাকার 3D ক্ষত কোর কাঠামো ব্যবহার করে প্রথাগত স্ট্যাকড-কোর মডেল থেকে পৃথক হয়, একটি আরো দক্ষ চৌম্বকীয় সার্কিট সিস্টেমের ফলে. নকশা সমান এবং সঙ্গে একটি ফাঁকহীন চৌম্বকীয় সার্কিট অর্জন করে তিনটি ধাপ জুড়ে ন্যূনতম পথের দৈর্ঘ্য, উল্লেখযোগ্যভাবে নো-লোড লস এবং অপারেটিং শব্দ নিশ্চিত করার সময় হ্রাস করে উচ্চ-নির্ভুলতা তিন-ফেজ ভারসাম্য এবং তৃতীয়-হারমোনিক দমন। পরিপক্ক তেল-নিমজ্জিত নিরোধক সঙ্গে মিলিত প্রযুক্তি এবং শিল্প-গ্রেড অ্যান্টি-জারা নকশা, ট্রান্সফরমারগুলি জটিল অপারেটিং অবস্থার সাথে খাপ খায় এবং সম্পূর্ণরূপে আধুনিক স্মার্ট গ্রিডের প্রমিতকরণের প্রয়োজনীয়তা পূরণ করুন।
শিল্পের মান অনুযায়ী কঠোরভাবে তৈরি এবং পরীক্ষিত, এই ট্রান্সফরমারগুলি গ্রিড আপগ্রেডের জন্য উপযুক্ত শহর ও গ্রামীণ এলাকায় সেইসাথে শিল্প ও খনির উদ্যোগের জন্য বিদ্যুৎ সরবরাহ। তারা সঙ্গে নির্বিঘ্নে একত্রিত সম্মিলিত ট্রান্সফরমার এবং প্রিফেব্রিকেটেড সাবস্টেশন, শক্তিশালী প্রয়োগ বহুমুখিতা এবং উচ্চ কর্মক্ষম অফার করে স্থিতিশীলতা
কোর উচ্চ-ব্যপ্তিযোগ্যতা, কম হিস্টেরেসিস শস্য-ভিত্তিক সিলিকন ইস্পাত শীট ব্যবহার করে। এগুলি যথার্থ-কাট জার্মান GEORG ক্রস-কাটিং সরঞ্জাম ব্যবহার করে এবং একটি 45° বিজোড় যৌথ প্রক্রিয়ার মাধ্যমে একত্রিত হয়। শীট স্ট্যাক করা হয় একটি মাল্টি-স্টেপ সার্কুলার ক্রস-সেকশন গঠন করে, যা সম্পূর্ণরূপে চৌম্বকীয় ফুটো এবং বায়ু-ব্যবধানের ক্ষতি দূর করে। এই কার্যকরভাবে নো-লোড পাওয়ার খরচ এবং অপারেটিং শব্দ কমায়, দীর্ঘমেয়াদী চৌম্বকীয় সার্কিটের স্থায়িত্ব নিশ্চিত করে এবং ধারাবাহিক কর্মক্ষমতা।
2500kVA তরল নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমারগুলির একটি ভিন্ন কয়েল কনফিগারেশন রয়েছে: উচ্চ-ভোল্টেজ কুণ্ডলী একটি নলাকার কাঠামো ব্যবহার করে, যখন কম-ভোল্টেজ কুণ্ডলী নলাকার এবং ফয়েল-টাইপের মধ্যে একটি পছন্দ দেয় কাঠামো এই নকশা উল্লেখযোগ্যভাবে শর্ট সার্কিট প্রভাব এবং যান্ত্রিক সরঞ্জাম প্রতিরোধের বৃদ্ধি স্থিতিশীলতা, কার্যকরভাবে কুণ্ডলী বিকৃতি বা আকস্মিক গ্রিড শর্ট সার্কিট দ্বারা সৃষ্ট ক্ষতি প্রতিরোধ. উপরন্তু, এটা চৌম্বক ক্ষেত্রের বন্টন অপ্টিমাইজ করে, আরও দক্ষ চৌম্বকীয় সার্কিট অপারেশন এবং উচ্চতর সামগ্রিক শক্তি নিশ্চিত করে ট্রান্সমিশন দক্ষতা।
ট্যাঙ্কটি উচ্চ-নির্ভুল কোল্ড-রোল্ড স্টিলের শীট থেকে তৈরি করা হয়েছে, একটি বিশেষ GEORG ঢেউখেলান দিয়ে তৈরি ট্যাংক উত্পাদন লাইন। পৃষ্ঠটি একটি পেট্রোকেমিক্যাল-গ্রেড অ্যান্টি-জারা আবরণ দিয়ে শেষ করা হয়েছে যা তেল প্রতিরোধ করে, রাসায়নিক, এবং জারণ, এটি কঠোর শিল্প পরিবেশ এবং বহিরঙ্গন অপারেটিং অবস্থার জন্য উপযুক্ত করে তোলে। দ ঢেউতোলা কাঠামো তাপ সম্প্রসারণ এবং সংকোচনকে সামঞ্জস্য করার সময় দক্ষ তাপ অপচয় প্রদান করে অপারেশন চলাকালীন অন্তরক তেলের। একটি সম্পূর্ণ সিল করা নকশা ইউনিটটিকে বাতাস থেকে বিচ্ছিন্ন করে, উল্লেখযোগ্যভাবে ধীর করে দেয় অন্তরক তেলের বার্ধক্য এবং সরঞ্জামের সামগ্রিক পরিষেবা জীবন প্রসারিত করে।
যন্ত্রাংশে এককেন্দ্রিক উচ্চ- এবং নিম্ন-ভোল্টেজ কয়েল ব্যবস্থা সহ একটি ক্লাস এ নিরোধক ব্যবস্থা নিযুক্ত করে; দ ইন্টার-কয়েল গ্যাপ ছোট তেল-ফাঁক বাধাগুলির সাথে পেপারবোর্ডের হাতাকে একত্রিত করে একটি কাঠামো ব্যবহার করে। এই স্তরযুক্ত নিরোধক নকশা সমানভাবে বৈদ্যুতিক ক্ষেত্রের চাপ বিতরণ করে এবং কার্যকরভাবে সামগ্রিক নিরোধক শক্তি বাড়ায় নিরোধক ভাঙ্গন এবং স্রাব ত্রুটি প্রতিরোধ করে, যার ফলে রেট করা উভয়ের অধীনে নিরাপদ, দীর্ঘমেয়াদী অপারেশন নিশ্চিত করা যায় এবং আংশিক লোড অবস্থা।
Usune 2500kVA তরল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার কার্যকরভাবে উল্লেখযোগ্য শক্তি-সাশ্রয়ী সুবিধা প্রদান করে এন্টারপ্রাইজগুলির জন্য অপারেশনাল খরচ এবং কার্বন নির্গমন উভয়ই হ্রাস করা। নীচের মূল সুবিধা গণনা সূত্র অনুমতি দেয় অর্থনৈতিক এবং পরিবেশগত মূল্যের সুনির্দিষ্ট পরিমাপের জন্য:
1. বার্ষিক বিদ্যুৎ খরচ সূত্র: বার্ষিক বিদ্যুৎ খরচ (CNY/বছর) = [নো-লোড লস (kW) + লোড লস (kW) × (গড়
লোড ফ্যাক্টর)²] × 365 দিন × 24 ঘন্টা × বিদ্যুতের মূল্য
2.কার্বন নির্গমন সূত্র: বার্ষিক CO₂ নির্গমন = [নো-লোড লস (kW) + লোড লস (kW) × (গড় লোড ফ্যাক্টর)²] × 365
দিন × 24 ঘন্টা × কার্বন নির্গমন ফ্যাক্টর (kg-CO₂/kWh)
একই ক্ষমতার ঐতিহ্যবাহী ট্রান্সফরমারের তুলনায়, এই পণ্যটিতে কম নো-লোড এবং লোড লস রয়েছে। দীর্ঘমেয়াদী অপারেশন ক্রমাগত বিদ্যুৎ খরচ কমায় এবং কার্বন নির্গমন কমায়, "দ্বৈত কার্বন" এর সাথে সারিবদ্ধভাবে অসামান্য অর্থনৈতিক এবং পরিবেশগত সুবিধা প্রদান করার সময় নীতি এবং কর্পোরেট সবুজ উৎপাদন মান।
| নামমাত্র ক্ষমতা (kVA) | HV (kV) | উচ্চ ভোল্টেজ লঘুপাত পরিসীমা | LV (kV) | ভেক্টর গ্রুপ | নো-লোড লস (কিলোওয়াট) | লোড লস (কিলোওয়াট) | নো-লোড কারেন্ট (%) | প্রতিবন্ধকতা (%) | মোট ওজন (কেজি) | L×W×H (মিমি) | ইনস্টলেশন কেন্দ্র / ইনস্টলেশন গর্ত (মিমি) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
দ্রষ্টব্য: 500 কেভিএ এবং নীচের রেটযুক্ত ট্রান্সফোমারগুলির জন্য, টেবিলের র্যাম্পের উপরে লোড হ্রাস প্রযোজ্য Dyn11 সংযোগ গোষ্ঠী, এবং র্যাম্পের নীচে লোড হ্রাস Yyn0 সংযোগ গোষ্ঠীতে প্রযোজ্য।
| নামমাত্র ক্ষমতা (kVA) | HV (kV) | উচ্চ ভোল্টেজ লঘুপাত পরিসীমা | LV (kV) | ভেক্টর গ্রুপ | নো-লোড লস (কিলোওয়াট) | লোড লস (কিলোওয়াট) | নো-লোড কারেন্ট (%) | প্রতিবন্ধকতা (%) | মোট ওজন (কেজি) | L×W×H (মিমি) | ইনস্টলেশন কেন্দ্র / ইনস্টলেশন গর্ত (মিমি) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| নামমাত্র ক্ষমতা (kVA) | HV (kV) | উচ্চ ভোল্টেজ লঘুপাত পরিসীমা | LV (kV) | ভেক্টর গ্রুপ | নো-লোড লস (কিলোওয়াট) | লোড লস (কিলোওয়াট) | নো-লোড কারেন্ট (%) | প্রতিবন্ধকতা (%) | মোট ওজন (কেজি) | L×W×H (মিমি) | ইনস্টলেশন কেন্দ্র / ইনস্টলেশন গর্ত (মিমি) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2.5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
2025 সালে, আটটি Usune 2500kVA 10kV তরল-নিমজ্জিত বিতরণ ট্রান্সফরমার সফলভাবে একটি চাবিতে স্থাপন করা হয়েছিল শৌগুয়াং, শানডং-এ শহুরে-গ্রামীণ গ্রিড সংস্কার প্রকল্প। এই ইউনিটগুলি আধুনিক কৃষি গ্রিনহাউসগুলিতে বিদ্যুৎ সরবরাহ করে, শিল্প পার্ক, এবং আবাসিক এলাকা - অ্যাপ্লিকেশন যা সরঞ্জাম স্থিতিশীলতা, শক্তির জন্য কঠোর মান দাবি করে দক্ষতা, এবং পরিবেশগত অভিযোজনযোগ্যতা।
চালু হওয়ার পর, প্রিফেব্রিকেটেড সাবস্টেশন ইউনিটগুলি ব্যর্থতা ছাড়াই সারা বছর স্থিরভাবে কাজ করে। পরিমাপকৃত অপারেটিং শব্দ 55dB-এর নিচে ছিল, তিন-ফেজ ভারসাম্যহীনতা ছিল 1%-এর কম, এবং তৃতীয়-হারমোনিক দমন কর্মক্ষমতা চমৎকার ছিল। তারা প্রতিস্থাপিত লিগ্যাসি ট্রান্সফরমারের তুলনায়, প্রকল্পটি 17.8% হ্রাস পেয়েছে মোট ক্ষতি এবং বার্ষিক বিদ্যুত খরচ CNY 260,000 এর বেশি সংরক্ষণ করা হয়েছে। সম্পূর্ণ সীলমোহরযুক্ত ট্যাঙ্ক ডিজাইন সমস্যাগুলি দূর করে তেল বার্ধক্য এবং ফুটো অন্তরক সম্পর্কিত; শূন্য-ব্যর্থতা বার্ষিক কর্মক্ষমতা পণ্যের স্থায়িত্বকে সম্পূর্ণরূপে বৈধ করে এবং শহুরে-গ্রামীণ গ্রিড পরিবেশে শক্তি-সাশ্রয়ী সুবিধা।
প্রোডাক্ট লাইনটি 10kV, 20kV এবং 36kV এর মাঝারি-ভোল্টেজ লেভেল কভার করে, এটিকে শহুরে-গ্রামীণ গ্রিডের জন্য উপযুক্ত করে তোলে সংস্কার, শিল্প ও খনির উদ্যোগ, বাণিজ্যিক পার্ক, এবং আবাসিক বিদ্যুৎ সরবরাহের পরিস্থিতি। সম্মিলিত ট্রান্সফরমার এবং প্রিফেব্রিকেটেড সাবস্টেশনের জন্য বিশেষায়িত অপ্টিমাইজেশন প্রয়োগ করা হয়েছে তারা বহিরঙ্গন পরিবেশ, কঠোর শিল্প অবস্থার জন্য ইনস্টলেশন এবং অপারেশনাল প্রয়োজনীয়তা পূরণ করতে, এবং কমপ্যাক্ট শহুরে বিতরণ সাইট।
তিনটি মূল সুবিধা রয়েছে: প্রথমত, এটি একটি ফাঁকহীন, ত্রি-মাত্রিক ক্ষত মূল কাঠামো ব্যবহার করে, যার ফলে কম লোকসান এবং শব্দ, সেইসাথে আরও সুষম এবং স্থিতিশীল তিন-ফেজ পাওয়ার সাপ্লাই। দ্বিতীয়ত, অপ্টিমাইজড কয়েল এবং ট্যাঙ্ক কাঠামো উচ্চতর শর্ট-সার্কিট এবং জারা প্রতিরোধের প্রদান করে, যার ফলে সরঞ্জামের ব্যর্থতার হার কম হয়। তৃতীয়ত, সম্পূর্ণরূপে সিল করা, বায়ু-বিচ্ছিন্ন নকশাটি তেলের উত্তাপের বার্ধক্যকে ধীর করে দেয়, পরিষেবা জীবনকে অনেক বেশি বাড়িয়ে দেয় ঐতিহ্যগত সরঞ্জামের তুলনায় 20% এবং দীর্ঘমেয়াদী অপারেশন এবং রক্ষণাবেক্ষণ খরচ কমানো।
পণ্যটি অপ্টিমাইজড ম্যাগনেটিক সার্কিট এবং স্ট্রাকচারাল ডিজাইনের মাধ্যমে উৎসে অপারেটিং লস কমিয়ে দেয়; পরিমাপ করা নো-লোড এবং লোড লস জাতীয় মান পূরণকারী ঐতিহ্যবাহী সরঞ্জামগুলির চেয়ে বেশি। উপর ভিত্তি করে প্রমিত শক্তি খরচ এবং কার্বন নির্গমন সূত্র, দীর্ঘমেয়াদী অপারেশন ধারাবাহিকভাবে বিদ্যুৎ হ্রাস করে উদ্যোগের জন্য খরচ। তদ্ব্যতীত, হ্রাসকৃত শক্তির ক্ষতি সরাসরি বিদ্যুৎ সরবরাহের দিকে কার্বন নির্গমনকে হ্রাস করে, গ্রিড প্রকল্প এবং উত্পাদন উদ্যোগগুলির জন্য সবুজ, কম-কার্বন আপগ্রেডের সুবিধা দেওয়া, যার ফলে উভয়ই সরবরাহ করা অর্থনৈতিক এবং পরিবেশগত মান।
