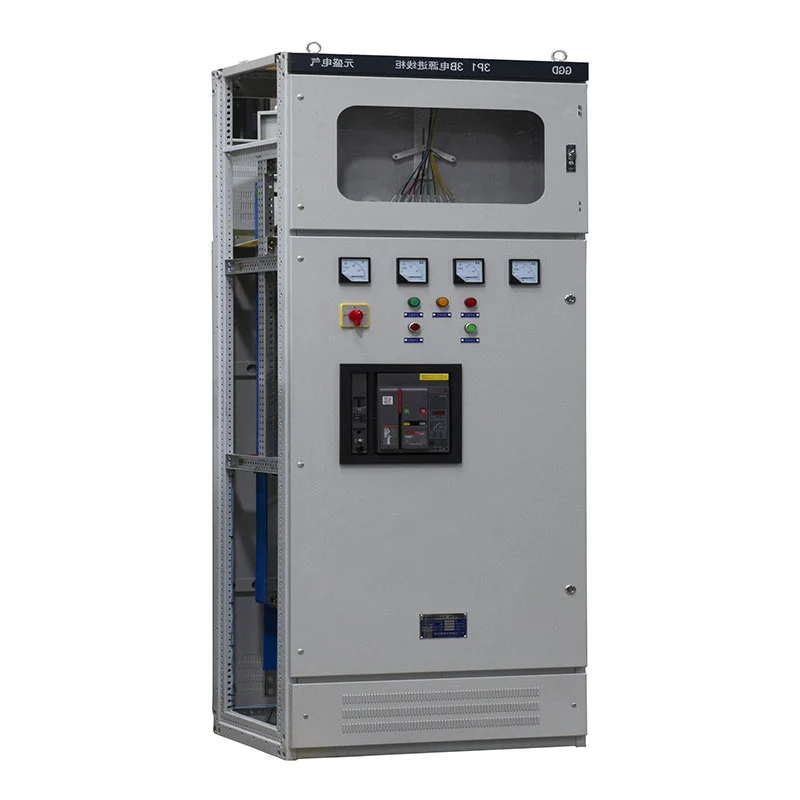

GGD লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেলটি রেটেড ফ্রিকোয়েন্সি সহ ইনডোর পাওয়ার ডিস্ট্রিবিউশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে 50Hz এর এবং 380/400V পর্যন্ত রেট ওয়ার্কিং ভোল্টেজ। এর মন্ত্রিসভা গঠন, তামার বাসবার, নিয়ন্ত্রণ সার্কিট এবং সুরক্ষা উপাদানগুলি প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে। সমাধানটি পাওয়ার প্লান্ট, সাবস্টেশন, কারখানা, খনির উদ্যোগ, বাণিজ্যিক ভবন এবং অন্যান্য বৈদ্যুতিক বিতরণ সুবিধা।
GGD কম ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেলটি একটি কেন্দ্রীভূত লো-ভোল্টেজ বিতরণ ইউনিট হিসাবে ডিজাইন করা হয়েছে। এটা পারে আপস্ট্রিম সিস্টেম থেকে বৈদ্যুতিক শক্তি গ্রহণ করুন এবং সরঞ্জামগুলির জন্য একাধিক বহির্গামী সার্কিটে বিতরণ করুন, আলো, মোটর এবং অন্যান্য লোড।
মন্ত্রিসভা একটি ইনকামিং ক্যাবিনেট, বহির্গামী বিতরণ মন্ত্রিসভা, ক্যাপাসিটর ক্ষতিপূরণ মন্ত্রিসভা বা হিসাবে ব্যবস্থা করা যেতে পারে বৈদ্যুতিক একক লাইন ডায়াগ্রাম অনুযায়ী অন্যান্য কনফিগারেশন। এটি সিস্টেমকে একত্রিত করা সহজ করে তোলে বিভিন্ন শিল্প এবং বাণিজ্যিক বিতরণ নেটওয়ার্ক।
অভ্যন্তরীণ বিন্যাস প্রকল্প নকশা অনুযায়ী প্রধান বৈদ্যুতিক উপাদান এবং নিয়ন্ত্রণ ওয়্যারিং পৃথক করে। ইউনিভার্সাল সার্কিট ব্রেকার, মোল্ডেড কেস সার্কিট ব্রেকার, মিনিয়েচার সার্কিট ব্রেকার, কন্টাক্টর, রিলে, মিটার এবং অন্যান্য উপাদান প্রয়োজনীয় সার্কিট ফাংশন অনুযায়ী নির্বাচন করা যেতে পারে.
কাস্টমাইজড কম্পোনেন্ট ব্র্যান্ড বা স্পেসিফিকেশন প্রয়োজন এমন প্রকল্পগুলির জন্য, Usune উপাদান নির্বাচন সমন্বয় করতে পারে উৎপাদনের আগে ক্রেতার সাথে।
ক্যাবিনেট ফ্রেম এবং পার্টিশন কোল্ড-রোল্ড স্টিল প্লেট থেকে তৈরি করা হয়। রেফারেন্স প্লেট বেধ হয় ≥2 মিমি, অপারেশন এবং রক্ষণাবেক্ষণের সময় তীক্ষ্ণ প্রান্তগুলি হ্রাস করার জন্য সমাপ্ত প্রান্তগুলির সাথে চিকিত্সা করা হয়।
মন্ত্রিপরিষদের কাঠামোটি অনুমতি দেওয়ার সময় স্বাভাবিক অপারেশনের জন্য পর্যাপ্ত যান্ত্রিক শক্তি সরবরাহ করার জন্য ডিজাইন করা হয়েছে পরিদর্শন, তারের এবং উপাদান প্রতিস্থাপন জন্য অ্যাক্সেস. সামনে এবং পিছনের দরজা ব্যবহারিক জন্য ব্যবস্থা করা হয় অপারেশন এবং রক্ষণাবেক্ষণ।
ইলেক্ট্রোলাইটিক কপার প্রধান এবং শাখা বাসবারগুলির জন্য ব্যবহৃত হয়। অন্তরণ এবং তাপ-সঙ্কুচিত প্রতিরক্ষামূলক উপকরণ পারেন প্রয়োজনীয় অস্তরক কর্মক্ষমতা বজায় রাখার জন্য বাসবার সিস্টেমে প্রয়োগ করা হবে।
বাসবার ব্যবস্থার জন্য ফেজ সনাক্তকরণ প্রদান করা হয়, যখন বাসবার জয়েন্টগুলি অনুযায়ী প্রক্রিয়া করা হয় প্রয়োজনীয় বৈদ্যুতিক সংযোগ পদ্ধতি। যেখানে প্রয়োজন সেখানে একটি নমনীয় বাসবার সংযোগও প্রদান করা যেতে পারে আগত বাস ব্রিজ এবং প্রধান সার্কিট ব্রেকার।
একটি ডেডিকেটেড পিই কপার বাস ক্যাবিনেট সমাবেশের দিক বরাবর সাজানো হয়েছে। গ্রাউন্ডিং প্রয়োজন উপাদান হতে পারে বহিরাগত গ্রাউন্ডিং নেটওয়ার্কের সাথে সংযোগের জন্য প্রদত্ত গ্রাউন্ডিং টার্মিনাল সহ PE সিস্টেমের মাধ্যমে সংযুক্ত।
তারের বগিটি তারের মাথা এবং সম্পর্কিত বর্তমান ট্রান্সফরমার ইনস্টলেশনের জন্য পর্যাপ্ত স্থান সংরক্ষণ করতে পারে প্রকল্প অঙ্কন অনুযায়ী।
ইনকামিং ক্যাবিনেটগুলি সর্বজনীন সার্কিট ব্রেকার এবং সংশ্লিষ্ট সুরক্ষা ফাংশনগুলির সাথে সজ্জিত হতে পারে। দ সরবরাহকৃত কনফিগারেশনে আন্ডারভোল্টেজ ট্রিপ সুরক্ষা সহ বৈদ্যুতিক-অপারেশন সার্কিট ব্রেকার অন্তর্ভুক্ত থাকতে পারে এবং বৈদ্যুতিক নকশা অনুযায়ী সময় বিলম্ব ফাংশন.
সুরক্ষা এবং নিয়ন্ত্রণ কনফিগারেশন একটির মধ্যে সীমাবদ্ধ না হয়ে প্রকল্পের প্রয়োজনীয়তা দ্বারা নির্ধারিত হয় স্থির উপাদান সংমিশ্রণ।

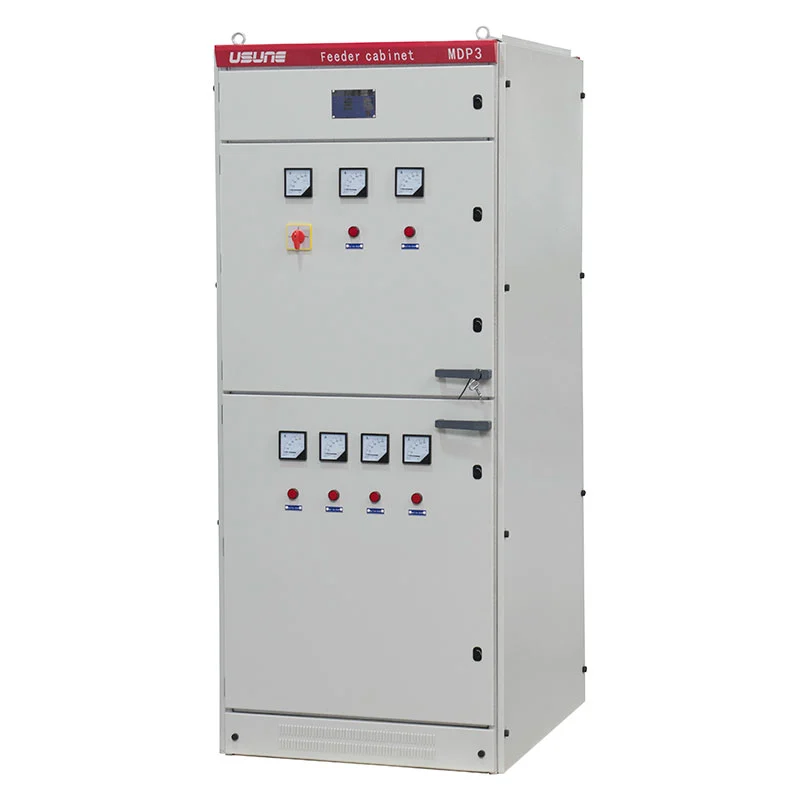

বহির্গামী সার্কিট বিভিন্ন লোড এবং বিতরণ প্রয়োজনীয়তা জন্য ব্যবস্থা করা যেতে পারে. সার্কিট ব্রেকার, কন্টাক্টর, তাপীয় রিলে এবং টার্মিনাল ব্লক প্রতিটির রেট করা বর্তমান এবং নিয়ন্ত্রণ প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে ফিডার
ক্যাবিনেট লেআউট পরিষ্কার সার্কিট শনাক্তকরণ সমর্থন করে, ডিভাইস নম্বর এবং তারের লেবেলগুলি সহজে অবস্থান করে পরিদর্শন এবং রক্ষণাবেক্ষণ।
মোটর অ্যাপ্লিকেশনের জন্য, ক্যাবিনেট উপযুক্ত সুইচিং এবং সুরক্ষা সহ মোটর নিয়ন্ত্রণ সার্কিটগুলিকে একীভূত করতে পারে উপাদান সাহায্য করার জন্য ক্যাবিনেট প্যানেলে স্টার্ট/স্টপ ইঙ্গিত আলো এবং সার্কিট সনাক্তকরণের ব্যবস্থা করা যেতে পারে অপারেটররা দ্রুত পৃথক মোটর সার্কিট সনাক্ত করে।
সেকেন্ডারি কন্ট্রোল সার্কিট অনুমোদিত বৈদ্যুতিক অঙ্কন অনুযায়ী তারযুক্ত হয়। নমনীয় পরিবাহী হয় সংগঠিত বান্ডিলে সাজানো, উপযুক্ত নিরোধক এবং হাতা ব্যবহার করা যেখানে ওয়্যারিং চলমান বা যান্ত্রিকভাবে উন্মুক্ত এলাকা।
রেফারেন্স ক্রস-সেকশনগুলির মধ্যে রয়েছে নিয়ন্ত্রণের জন্য 1.5 mm² এবং AC ভোল্টেজ সার্কিট এবং 2.5 mm² AC বর্তমান সার্কিটের জন্য, চূড়ান্ত বৈদ্যুতিক নকশা সাপেক্ষে.
টার্মিনাল ব্লকগুলি শিখা-প্রতিরোধী উপাদান ব্যবহার করে, যখন কন্ডাক্টরগুলি সার্কিট সংখ্যা অনুসারে চিহ্নিত করা হয় বা কন্ডাকটর দিক অঙ্কন দেখানো হয়েছে. হাতে লেখা অভ্যন্তরীণ লেবেল এড়ানো হয়; সার্কিট নম্বর এবং সরঞ্জাম সনাক্তকরণ পরিষ্কার দীর্ঘমেয়াদী রক্ষণাবেক্ষণের জন্য মুদ্রিত বা হট-স্ট্যাম্প করা হয়।
GGD লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেল নিম্নলিখিত রেফারেন্স প্যারামিটারগুলির চারপাশে ডিজাইন করা হয়েছে:
| আইটেম | স্পেসিফিকেশন |
| পণ্যের ধরন | GGD কম ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেল |
| রেটেড ভোল্টেজ | 0.4kV |
| রেট ফ্রিকোয়েন্সি | 50Hz |
| রেট করা বর্তমান | 3150A পর্যন্ত |
| সুরক্ষা ডিগ্রী | IP23 |
| ইনস্টলেশন | ইনডোর |
| দূষণ স্তর | লেভেল 3 |
| উচ্চতা | ≤1000মি |
| পরিবেষ্টিত তাপমাত্রা | -10°C থেকে +40°C |
| দৈনিক গড় আপেক্ষিক আর্দ্রতা | ≤95% |
| মাসিক গড় আপেক্ষিক আর্দ্রতা | ≤90% |
| ভূমিকম্পের তীব্রতা | 8 মাত্রা পর্যন্ত |
চূড়ান্ত বৈদ্যুতিক পরামিতি, ক্যাবিনেটের মাত্রা এবং উপাদান নির্বাচন অনুমোদিত অনুযায়ী নির্ধারিত হয় প্রযুক্তিগত অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা।
| মডেল | রেটেড ভোল্টেজ (V) | রেট করা বর্তমান (A) | রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট (KA) | রেট করা স্বল্প সময়ের বর্তমান (1s) (kA) সহ্য করা | রেটেড পিক কারেন্ট সহ্য করে (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| পণ্য কোড | A | B | C | D |

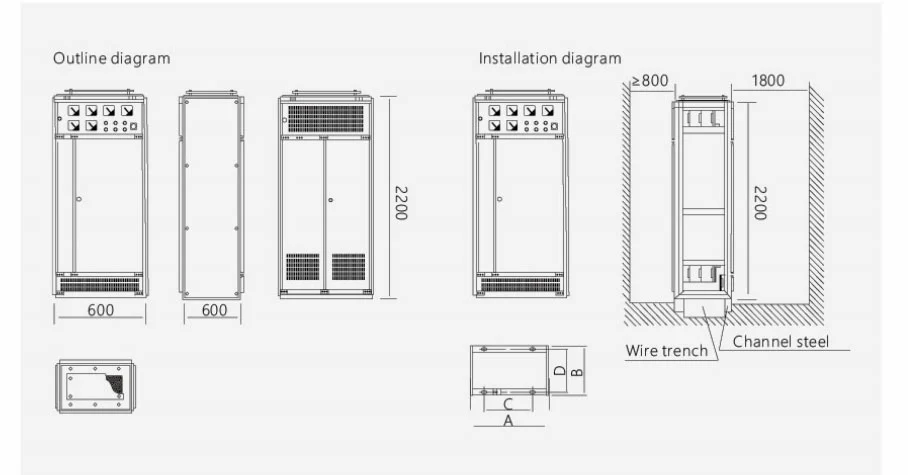

| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
কারখানা, কর্মশালা এবং খনির সুবিধাগুলিতে, GGD লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেল কেন্দ্রীয় হিসাবে কাজ করতে পারে উত্পাদন সরঞ্জাম, মোটর, আলো এবং অক্জিলিয়ারী সিস্টেমের জন্য বিতরণ পয়েন্ট।
মন্ত্রিসভা বাণিজ্যিক এবং উচ্চ-বৃদ্ধি বিল্ডিং বিতরণ নেটওয়ার্কগুলির জন্য কনফিগার করা যেতে পারে যেখানে একাধিক বহির্গামী সার্কিট কেন্দ্রীভূত সুরক্ষা, পরিমাপ এবং নিয়ন্ত্রণ প্রয়োজন।
পাওয়ার প্ল্যান্ট এবং সাবস্টেশনগুলি নিম্ন-ভোল্টেজ সহকারী বিদ্যুৎ বিতরণ এবং ডাউনস্ট্রিমের জন্য সরঞ্জাম ব্যবহার করতে পারে বৈদ্যুতিক সিস্টেম, অভ্যন্তরীণ কনফিগারেশন প্রকল্পের একক-লাইন চিত্রের সাথে অভিযোজিত।
সরঞ্জাম অন্দর ইনস্টলেশনের জন্য উদ্দেশ্যে করা হয়. রেফারেন্স অপারেটিং তাপমাত্রা -10°C থেকে +40°C, একটি সহ 1000 মি পর্যন্ত উচ্চতা।
পার্শ্ববর্তী পরিবেশ গুরুতর কম্পন, প্রভাব এবং ক্ষয়কারী অবস্থা থেকে মুক্ত হওয়া উচিত। যখন বিশেষ পরিবেশগত প্রয়োজনীয়তা বিদ্যমান, প্রযুক্তিগত অবস্থার আগে Usune এবং ক্রেতা মধ্যে আলোচনা করা যেতে পারে উত্পাদন
ইনস্টলেশনের সময়, উল্লম্ব সমতলে সরঞ্জামের প্রবণতা 5° এর বেশি হওয়া উচিত নয়। সঠিক ইনস্টলেশন মন্ত্রিসভা প্রান্তিককরণ, দরজা অপারেশন এবং বৈদ্যুতিক সংযোগ নির্ভরযোগ্যতা বজায় রাখতে সাহায্য করে।
GGD লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেলের নকশা এবং উত্পাদন প্রযোজ্য লো-ভোল্টেজ সুইচগিয়ার অনুসরণ করে প্রাসঙ্গিক GB এবং IEC মান সহ প্রয়োজনীয়তা। সরবরাহকৃত সরঞ্জাম অনুযায়ী তৈরি করা যেতে পারে সর্বশেষ প্রযোজ্য প্রকল্প স্পেসিফিকেশন এবং অনুমোদিত প্রযুক্তিগত ডকুমেন্টেশন.
মূল রেফারেন্স মানগুলির মধ্যে রয়েছে GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 এবং অন্যান্য প্রযোজ্য বৈদ্যুতিক প্রকল্প দ্বারা নির্দিষ্ট মান.
ইউসুনের উত্পাদন এবং গুণমান ব্যবস্থাপনা কার্যক্রম ISO 9001, ISO 14001 এবং ISO 45001 সিস্টেম দ্বারা সমর্থিত। বৈদ্যুতিক পণ্যগুলিও সিই সার্টিফিকেশনের সাথে সরবরাহ করা যেতে পারে, প্রাসঙ্গিক পরীক্ষার ডকুমেন্টেশন সহ পণ্য কনফিগারেশন.

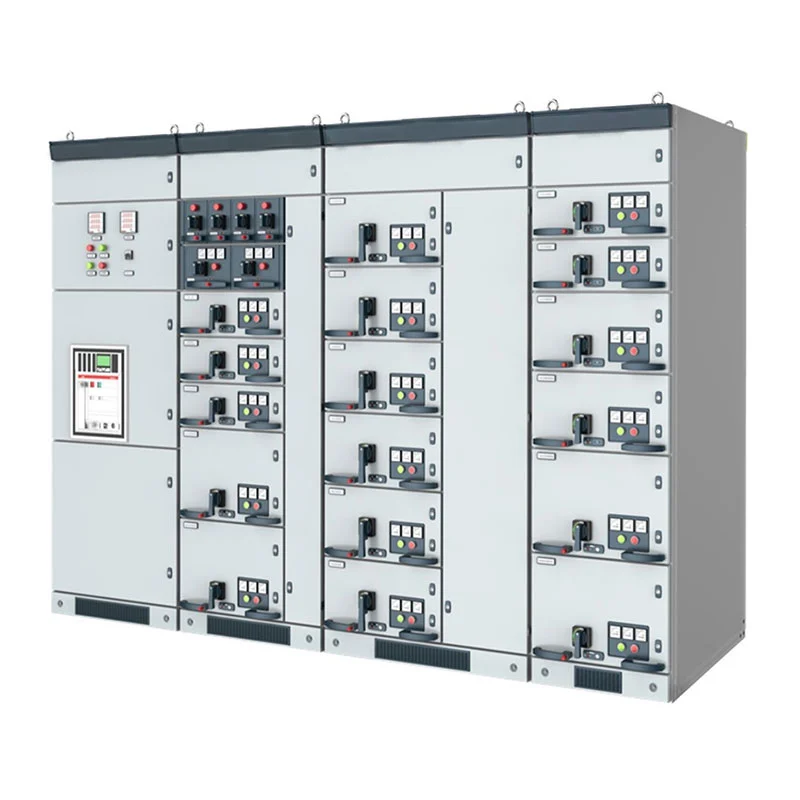

| তুলনা আইটেম | GGD কম ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেল | প্রত্যাহারযোগ্য সুইচগিয়ার | ফিক্সড-টাইপ ডিস্ট্রিবিউশন ক্যাবিনেট |
| মূল উদ্দেশ্য | কম-ভোল্টেজ পাওয়ার বিতরণ, নিয়ন্ত্রণ এবং সুরক্ষা | ঘন ঘন সার্কিট সুইচিং এবং রক্ষণাবেক্ষণ | মৌলিক শক্তি বিতরণ |
| সাধারণ ভোল্টেজ | 0.4kV | কনফিগারেশনের উপর নির্ভর করে নিম্ন/মাঝারি ভোল্টেজ | কম ভোল্টেজ |
| মন্ত্রিসভা কাঠামো | স্থির মডুলার ক্যাবিনেট | প্রত্যাহারযোগ্য ড্রয়ার/ট্রলি কাঠামো | স্থির ইনস্টলেশন |
| সার্কিট অ্যাক্সেস | নকশার উপর নির্ভর করে সামনে এবং পিছনের রক্ষণাবেক্ষণ | কার্যকরী ইউনিট দ্রুত প্রত্যাহার | প্রচলিত রক্ষণাবেক্ষণ অ্যাক্সেস |
| কনফিগারেশন নমনীয়তা | উচ্চ | অনেক উঁচুতে | পরিমিত |
| বাসবার সিস্টেম | তামা প্রধান এবং শাখা বাসবার | পার্টমেন্টালাইজড বাসবার ব্যবস্থা | তামা বা অ্যালুমিনিয়াম বাসবার |
| উপযুক্ত লোড | ফিডার, মোটর, আলো, অক্জিলিয়ারী সিস্টেম | একাধিক ফিডার এবং মোটর নিয়ন্ত্রণ সার্কিট | সাধারণ বিতরণ লোড |
| রক্ষণাবেক্ষণ পদ্ধতি | উপাদান-স্তরের পরিদর্শন এবং প্রতিস্থাপন | রক্ষণাবেক্ষণের জন্য কার্যকরী ইউনিট প্রত্যাহার | উপাদান-স্তরের রক্ষণাবেক্ষণ |
| প্রকল্প কাস্টমাইজেশন | একক লাইন ডায়াগ্রাম এবং উপাদান-ভিত্তিক কাস্টমাইজেশন | ড্রয়ার কনফিগারেশন কাস্টমাইজেশন | মৌলিক কনফিগারেশন কাস্টমাইজেশন |
| সাধারণ অ্যাপ্লিকেশন | কারখানা, সাবস্টেশন, পাওয়ার প্লান্ট, ভবন | শিল্প বিতরণ এবং মোটর নিয়ন্ত্রণ | বাণিজ্যিক এবং সাধারণ-উদ্দেশ্য বিতরণ |
GGD লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেল বিশেষভাবে উপযুক্ত যখন প্রকল্পের একটি শক্তিশালী কেন্দ্রীভূত প্রয়োজন একটি পরিষ্কার অভ্যন্তরীণ কাঠামো, তামার বাসবার সিস্টেম এবং আগতদের নমনীয় নির্বাচন সহ বিতরণ মন্ত্রিসভা, বহির্গামী এবং নিয়ন্ত্রণ সার্কিট.
প্রকল্পগুলির জন্য যেখানে স্বতন্ত্র কার্যকরী ইউনিটগুলির দ্রুত প্রতিস্থাপন প্রাথমিক প্রয়োজন, একটি প্রত্যাহারযোগ্য কনফিগারেশন আরো উপযুক্ত হতে পারে। কম সার্কিট পরিবর্তন সহ সহজ বিতরণ নেটওয়ার্কের জন্য, একটি নির্দিষ্ট-টাইপ মন্ত্রিসভা আরও সহজবোধ্য সমাধান প্রদান করতে পারে।
Usune ক্যাবিনেটের কাঠামো, সার্কিট ব্রেকার, বাসবার ব্যবস্থা, নিয়ন্ত্রণ উপাদান এবং অভ্যন্তরীণ তারের নির্বাচন করতে পারে প্রকল্পের একক-লাইন চিত্র এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুযায়ী।
জিজিডি লো ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্যানেলটি ক্যাস-স্পেস রকেট লঞ্চ প্রকল্পের জন্য উল্লেখ করা হয়েছে, একটি প্রকল্প পরিবেশে এর প্রয়োগ প্রদর্শন করা যেখানে কাঠামোগত নিম্ন-ভোল্টেজ বিতরণ এবং বৈদ্যুতিক সরঞ্জাম নির্ভরযোগ্যতা গুরুত্বপূর্ণ।
Zhejiang Usune Electric Co., Ltd-এর বৈদ্যুতিক সরঞ্জাম ক্ষেত্রে 14 বছরেরও বেশি অভিজ্ঞতা রয়েছে, সমর্থিত প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কনফিগারেশন বিকাশ করতে সক্ষম একটি অভিজ্ঞ R&D টিম দ্বারা।
বৈদ্যুতিক উপাদান এবং ক্যাবিনেট তৈরি থেকে অভ্যন্তরীণ ওয়্যারিং এবং চূড়ান্ত পরিদর্শন পর্যন্ত, Usune নিয়ন্ত্রিতভাবে প্রয়োগ করে উত্পাদন এবং গুণমান পরিদর্শন পদ্ধতি। স্ট্যান্ডার্ড উত্পাদন লিড সময় প্রায় 15-20 দিন, নির্ভর করে কনফিগারেশন এবং অর্ডার পরিমাণ উপর.
নির্দিষ্ট সার্কিট ব্রেকার, নিয়ন্ত্রণ উপাদান, ক্যাবিনেটের মাত্রা, বাসবার ব্যবস্থা বা তারের কনফিগারেশন, Usune ক্রেতার একক লাইন ডায়াগ্রাম এবং প্রযুক্তিগত উপর ভিত্তি করে সরঞ্জাম বিকাশ করতে পারে স্পেসিফিকেশন
স্ট্যান্ডার্ড রেফারেন্স রেটেড ভোল্টেজ হল 0.4kV, 50Hz এর রেটিং ফ্রিকোয়েন্সি সহ। চূড়ান্ত পরামিতি প্রকল্পের উপর নির্ভর করে নকশা
সরবরাহকৃত কনফিগারেশনটি 3150A এ পৌঁছাতে পারে, নির্বাচিত সার্কিট ব্রেকার, বাসবার এবং সামগ্রিক বৈদ্যুতিক সাপেক্ষে নকশা
হ্যাঁ। ক্যাবিনেটের মাত্রা, বৈদ্যুতিক উপাদান, ইনকামিং এবং আউটগোয়িং সার্কিট, কন্ট্রোল ফাংশন, বাসবার ব্যবস্থা এবং অন্যান্য বিবরণ অনুমোদিত অঙ্কন অনুযায়ী কাস্টমাইজ করা যেতে পারে.
কনফিগারেশনে ইউনিভার্সাল সার্কিট ব্রেকার, মোল্ডেড কেস সার্কিট ব্রেকার, মিনিয়েচার সার্কিট ব্রেকার, যোগাযোগকারী, তাপীয় রিলে, মিটার এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী অন্যান্য উপাদান।
স্বাভাবিক উৎপাদন সময়কাল প্রায় 15-20 দিন, পরিমাণ এবং প্রযুক্তিগত কনফিগারেশনের উপর নির্ভর করে।
হ্যাঁ। Usune নির্দিষ্ট কম্পোনেন্ট কনফিগারেশন এবং গ্রাহক সহ OEM এবং প্রকল্প-ভিত্তিক কাস্টমাইজেশন প্রদান করতে পারে প্রয়োজনীয়তা
উপাদান এবং একত্রিত ক্যাবিনেটগুলি উত্পাদনের সময় পরিদর্শন করা হয়, এর আগে রুটিন পরিদর্শন এবং পরীক্ষা করা হয় চালান প্রাসঙ্গিক পরীক্ষার ডকুমেন্টেশন প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে।
