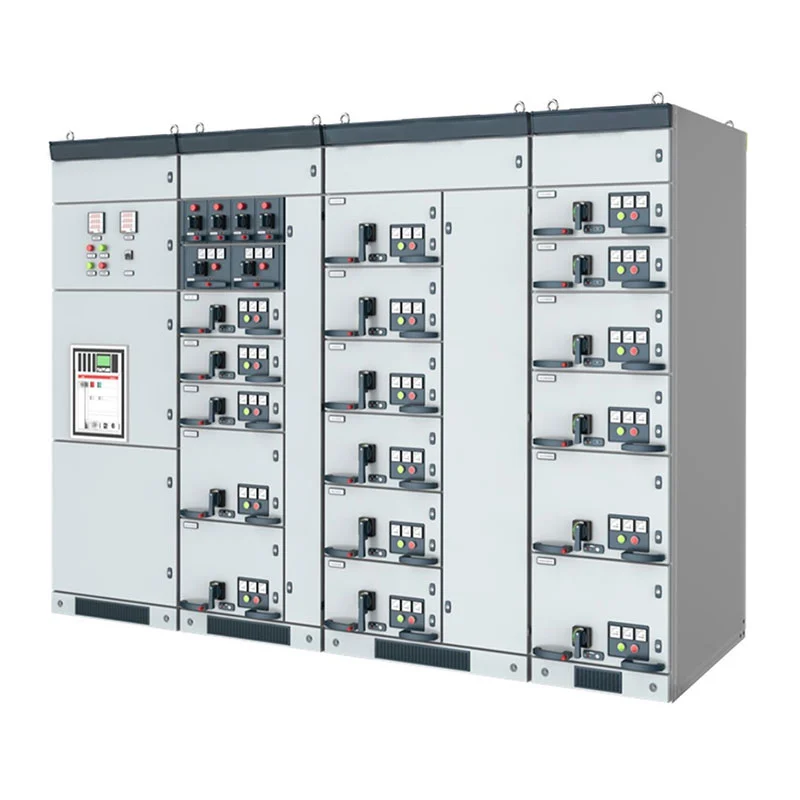

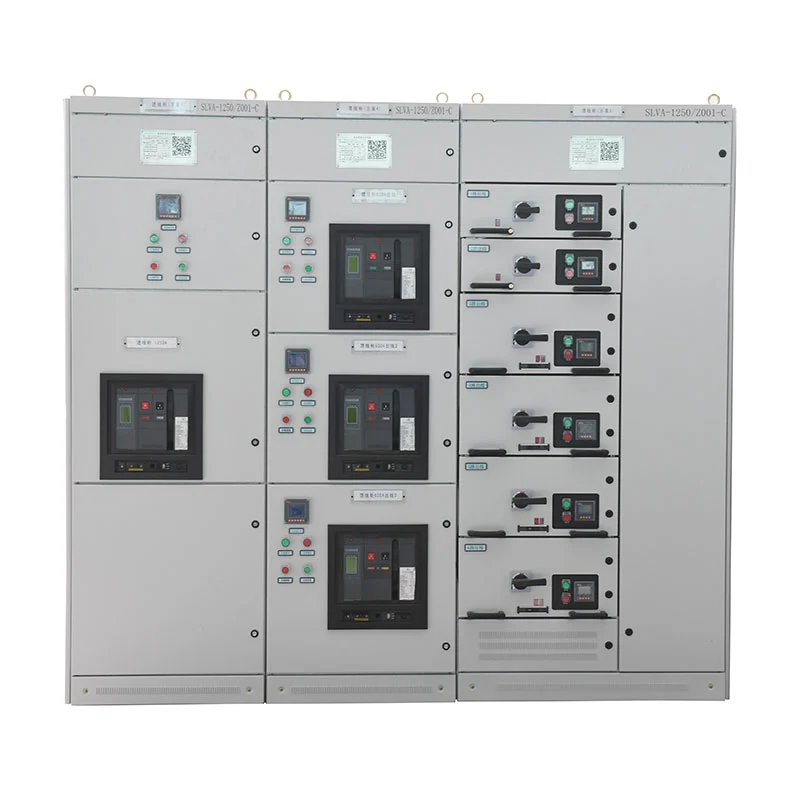

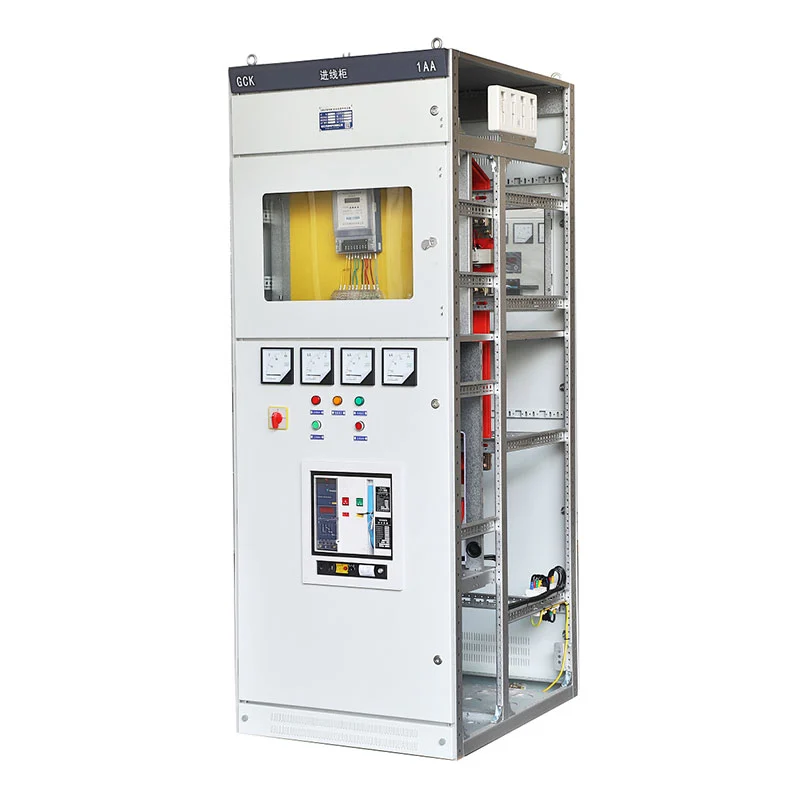

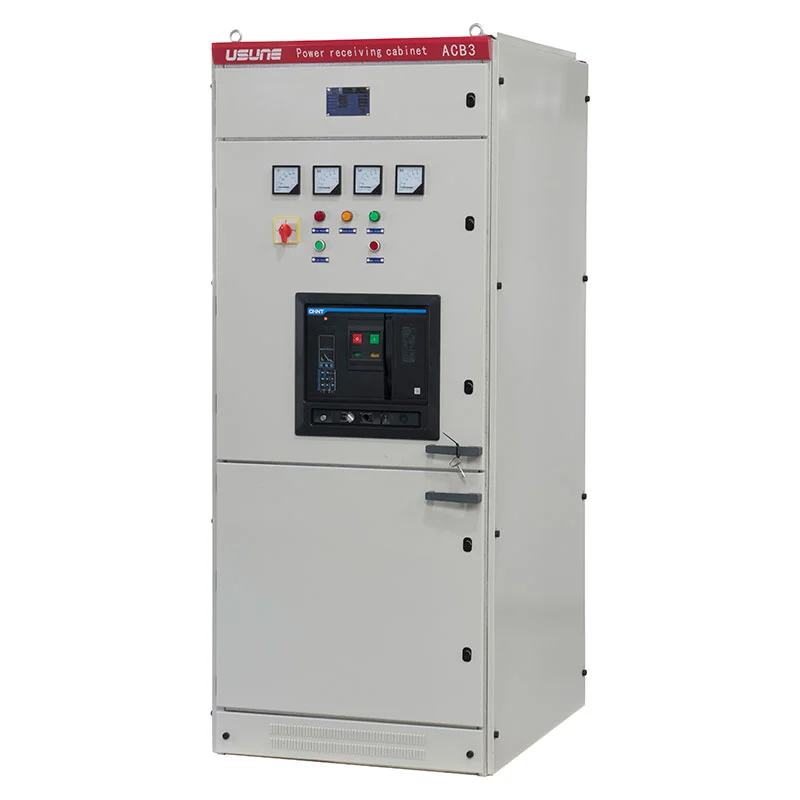

660V পর্যন্ত রেট ওয়ার্কিং ভোল্টেজ সহ AC 50-60Hz সিস্টেমের জন্য ডিজাইন করা হয়েছে, নিম্ন ভোল্টেজ ড্রয়ার টাইপ সুইচগিয়ার ক্যাবিনেট পাওয়ার ডিস্ট্রিবিউশন, মোটর কন্ট্রোল এবং পাওয়ার ফ্যাক্টর ক্ষতিপূরণের জন্য কনফিগার করা যেতে পারে। এর জন্য উপযুক্ত শিল্প কারখানা, বিদ্যুৎ সুবিধা, পেট্রোকেমিক্যাল প্রকল্প, পরিবহন অবকাঠামো, বাণিজ্যিক ভবন, এবং অন্যান্য কম-ভোল্টেজ বৈদ্যুতিক সিস্টেম।
একটি প্রচলিত স্থির বন্টন মন্ত্রিসভায়, বৈদ্যুতিক সার্কিটগুলি সামগ্রিক ক্যাবিনেটের উপর তুলনামূলকভাবে নির্ভরশীল ব্যবস্থা যখন একটি সুবিধা অনেক স্বাধীন লোড ধারণ করে, এটি সার্কিট পরিচালনা এবং ভবিষ্যত করতে পারে পরিবর্তন আরো জটিল।
একটি ড্রয়ার-টাইপ কনফিগারেশন বৈদ্যুতিক ফাংশনকে পৃথক ইউনিটে ভাগ করে। প্রতিটি ড্রয়ার একটি অনুরূপ করতে পারেন নির্দিষ্ট ফিডার, মোটর বা বৈদ্যুতিক লোড, সামগ্রিক ক্যাবিনেটকে প্রকৃত অনুযায়ী সংগঠিত করার অনুমতি দেয় বিতরণ কাঠামো।
কারখানা এবং বড় সুবিধার জন্য, এর অর্থ হল সুইচগিয়ারটি বৈদ্যুতিক লোডের পরিবর্তে পরিকল্পনা করা যেতে পারে শুধু শারীরিক ক্যাবিনেটের মাত্রার চারপাশে।
ড্রয়ার স্ট্রাকচার বিভিন্ন সার্কিটকে আলাদা কার্যকরী ইউনিটে বরাদ্দ করার অনুমতি দেয়।
উদাহরণস্বরূপ, একটি উত্পাদন সুবিধা পরিবাহক মোটর, পাম্প, পাখা, সহায়কের জন্য স্বাধীন সার্কিট থাকতে পারে যন্ত্রপাতি, আলো, এবং সাধারণ বিদ্যুৎ বিতরণ। এই সার্কিটগুলি তাদের ব্যক্তি অনুসারে সাজানো যেতে পারে বৈদ্যুতিক প্রয়োজনীয়তা।
এই কাঠামো অপারেটরদের সাহায্য করে প্রতিটি সার্কিট এবং এর সংযুক্ত সরঞ্জামের মধ্যে সম্পর্ক সনাক্ত করতে, যা হয় অসংখ্য বহির্গামী ফিডার ধারণকারী বড় বৈদ্যুতিক কক্ষে বিশেষ করে মূল্যবান।
প্রতিটি বৈদ্যুতিক লোডের একই বিদ্যুতের প্রয়োজন নেই। একটি ছোট অক্জিলিয়ারী মোটর এবং একটি উচ্চ-শক্তি উৎপাদন মোটর বিভিন্ন সুইচিং এবং সুরক্ষা ব্যবস্থার প্রয়োজন হতে পারে।
লো ভোল্টেজ ড্রয়ার টাইপ সুইচগিয়ার ক্যাবিনেট বিভিন্ন সার্কিটের জন্য বড় এবং ছোট ড্রয়ার ব্যবহার করতে পারে প্রয়োজনীয়তা ড্রয়ারের কনফিগারেশন মোটর রেটিং, ফিডার ক্ষমতা এবং সংখ্যা অনুযায়ী নির্ধারণ করা যেতে পারে প্রকল্পের মধ্যে সার্কিট.
ক্যাবিনেট লেআউট প্রস্তুত করার সময় এটি বৈদ্যুতিক প্রকৌশলীদের অধিক স্বাধীনতা প্রদান করে।
শিল্প সুবিধার জন্য, মোটর নিয়ন্ত্রণ কম-ভোল্টেজ বৈদ্যুতিকের একটি উল্লেখযোগ্য অনুপাতের জন্য অ্যাকাউন্ট করতে পারে সিস্টেম
MCC কনফিগারেশনটি বড় এবং ছোট ড্রয়ারের সমন্বয়ে গঠিত, প্রতিটি সার্কিটের প্রধান সুইচিং ডিভাইস ব্যবহার করে উচ্চ-ব্রেকিং-ক্ষমতা মোল্ডেড কেস সার্কিট ব্রেকার বা ফিউজ সহ ঘূর্ণমান লোড সুইচ।
এই ব্যবস্থা সার্কিট পরিবেশন পাম্প, কম্প্রেসার, পাখা, পরিবাহক, উত্পাদন যন্ত্রপাতি, এবং প্রয়োগ করা যেতে পারে অন্যান্য মোটর চালিত সরঞ্জাম।
এই মোটর সার্কিটগুলিকে ডেডিকেটেড কার্যকরী ইউনিটগুলিতে আলাদা করাও বৈদ্যুতিক সম্পর্ককে সরল করতে সহায়তা করে পৃথক মোটর এবং তাদের সংশ্লিষ্ট ফিডার মধ্যে.
পাওয়ার ডিস্ট্রিবিউশন সেন্টার ক্যাবিনেট ব্যবহার করা হয় যেখানে ইনকামিং বৈদ্যুতিক শক্তি একাধিক মধ্যে ভাগ করা প্রয়োজন ডাউনস্ট্রিম সার্কিট
পিসি কনফিগারেশন অনুমোদিত এর উপর নির্ভর করে Emax, MT, 3WN, AH, এবং ME সিরিজের সার্কিট ব্রেকারগুলিকে মিটমাট করতে পারে বৈদ্যুতিক নকশা।
নির্বাচন রেট করা বর্তমান, শর্ট-সার্কিট ক্ষমতা, ফিডার বৈশিষ্ট্য, সুরক্ষা সমন্বয় বিবেচনা করা উচিত, এবং সংযুক্ত সরঞ্জামের প্রয়োজনীয়তা।
মোটর-ভারী শিল্প ব্যবস্থা উল্লেখযোগ্য প্রতিক্রিয়াশীল বিদ্যুতের চাহিদা তৈরি করতে পারে। যেমন ইনস্টলেশন, পাওয়ার ফ্যাক্টর জন্য ক্ষতিপূরণ কম ভোল্টেজ বৈদ্যুতিক নকশা অংশ গঠন করতে পারে.
ক্ষতিপূরণ মন্ত্রিসভা ম্যানুয়াল, স্বয়ংক্রিয়, বা দূরবর্তী পাওয়ার ফ্যাক্টর ক্ষতিপূরণের জন্য কনফিগার করা যেতে পারে।
এর কনফিগারেশন গ্রাহকের লোড বৈশিষ্ট্য এবং বৈদ্যুতিক ব্যবস্থাপনা অনুযায়ী নির্ধারণ করা যেতে পারে প্রতিটি প্রকল্পের জন্য একই ক্ষতিপূরণ ব্যবস্থা ব্যবহার করার পরিবর্তে প্রয়োজনীয়তা।
বিভিন্ন লোড স্ট্রাকচার সহ বৈদ্যুতিক সিস্টেমে সরঞ্জামগুলি অভিযোজিত হতে পারে।
একাধিক উত্পাদন লাইন সহ কারখানাগুলি মোটর, সহায়ক সরঞ্জাম এবং সাধারণের জন্য পৃথক ড্রয়ার ইউনিট ব্যবহার করতে পারে পাওয়ার সার্কিট
ডেডিকেটেড মোটর কন্ট্রোল সার্কিটের মাধ্যমে পাম্প, কম্প্রেসার, ফ্যান এবং অন্যান্য প্রক্রিয়া সরঞ্জাম সাজানো যেতে পারে।
বৃহৎ উত্পাদন সুবিধা একাধিক উচ্চ-শক্তি সরঞ্জাম এবং মোটরের জন্য কেন্দ্রীভূত কম-ভোল্টেজ বিতরণ ব্যবহার করতে পারে ফিডার
রেলওয়ের সুবিধা, টার্মিনাল এবং সহায়ক অবকাঠামো যন্ত্রপাতি বিদ্যুৎ বিতরণের জন্য ক্যাবিনেট ব্যবহার করতে পারে এবং অক্জিলিয়ারী বৈদ্যুতিক সিস্টেম।
বাণিজ্যিক এবং আবাসিক ভবনগুলি কেন্দ্রীভূত বিতরণের মধ্যে একাধিক কম-ভোল্টেজ ফিডার সংগঠিত করতে পারে সিস্টেম
পাওয়ার প্ল্যান্ট এবং শক্তি প্রকল্পগুলি অনুযায়ী বিতরণ, মোটর নিয়ন্ত্রণ এবং ক্ষতিপূরণ ফাংশন কনফিগার করতে পারে তাদের অক্জিলিয়ারী বৈদ্যুতিক লোড.
| আইটেম | স্পেসিফিকেশন |
| পণ্যের ধরন | লো-ভোল্টেজ ড্রয়ার টাইপ সুইচগিয়ার |
| রেট ওয়ার্কিং ভোল্টেজ | ≤660V |
| রেট ফ্রিকোয়েন্সি | 50Hz/60Hz |
| প্রধান ফাংশন | পাওয়ার ডিস্ট্রিবিউশন / মোটর কন্ট্রোল / পাওয়ার ফ্যাক্টর ক্ষতিপূরণ |
| পিসি কনফিগারেশন | Emax/MT/3WN/AH/ME সিরিজ সার্কিট ব্রেকার |
| MCC কনফিগারেশন | বড় এবং ছোট ড্রয়ার |
| MCC প্রধান সুইচিং | উচ্চ-ব্রেকিং MCCB/ফিউজ সহ রোটারি লোড সুইচ |
| ক্ষতিপূরণ | ম্যানুয়াল / স্বয়ংক্রিয় / দূরবর্তী |
| স্ট্যান্ডার্ড উচ্চতা | ≤2000মি |
| পরিবেষ্টিত তাপমাত্রা | -5°C থেকে +40°C |
| 24-ঘন্টা গড় তাপমাত্রা | ≤+৩৫°সে |
| পরিবহন ও সঞ্চয়স্থান | -25°C থেকে +55°C |
| স্বল্পমেয়াদী তাপমাত্রা | ≤24 ঘন্টার জন্য +70°C পর্যন্ত |
| প্রযোজ্য ফ্রিকোয়েন্সি | AC 50–60Hz |
স্ট্যান্ডার্ড অপারেটিং এনভায়রনমেন্টের গড় তাপমাত্রা -5 ডিগ্রি সেলসিয়াস এবং +40 ডিগ্রি সেলসিয়াসের মধ্যে থাকা উচিত 24 ঘন্টার বেশি তাপমাত্রা +35 ডিগ্রি সেলসিয়াসের বেশি নয়।
সর্বাধিক পরিবেষ্টিত তাপমাত্রা +40 ডিগ্রি সেলসিয়াসে, আপেক্ষিক আর্দ্রতা 50% এর বেশি হওয়া উচিত নয়। উচ্চ আর্দ্রতা গ্রহণযোগ্য হতে পারে নিম্ন তাপমাত্রায়, যেমন +20 ডিগ্রি সেলসিয়াসে 90% পর্যন্ত। তাপমাত্রার তারতম্য বিবেচনা করা উচিত কারণ ঘনীভবন ঘটতে পারে
আদর্শ উচ্চতা হল ≤2000m।
পরিবহন এবং স্টোরেজের সময়, সরঞ্জামগুলি স্বল্পমেয়াদী সহ -25°C থেকে +55°C পর্যন্ত তাপমাত্রা সহ্য করতে পারে 24 ঘন্টার বেশি নয় এমন সময়কালের জন্য +70 ডিগ্রি সেলসিয়াস পর্যন্ত এক্সপোজার।
অফশোর তেল ড্রিলিং প্ল্যাটফর্ম এবং পারমাণবিক বিদ্যুৎ কেন্দ্র সহ বিশেষ অ্যাপ্লিকেশনগুলির জন্য আলাদা প্রযুক্তির প্রয়োজন নির্মাতা এবং চূড়ান্ত ব্যবহারকারীর মধ্যে মূল্যায়ন এবং চুক্তি।
ক্যাস-স্পেস রকেট লঞ্চ প্রকল্পটি ইউসুনে বৈদ্যুতিক সরঞ্জামের জন্য একটি প্রকৌশল উল্লেখ।
রকেট উৎক্ষেপণের অবকাঠামোতে বিভিন্ন সহায়ক বৈদ্যুতিক লোড রয়েছে, যার মধ্যে রয়েছে সরঞ্জাম ব্যবস্থা, সহায়ক সুবিধা, এবং অবকাঠামো পরিষেবা। এই ধরনের সুবিধা পরিষ্কার সার্কিট সংগঠন এবং নির্ভরযোগ্য প্রয়োজন বিভিন্ন কর্মক্ষম এলাকায় সমর্থন বৈদ্যুতিক বিতরণ.
ইউসুন সরঞ্জামগুলি প্রকল্পের বৈদ্যুতিক ব্যবস্থার অংশ হিসাবে প্রয়োগ করা হয়েছিল, সরবরাহে বাস্তব অভিজ্ঞতা প্রদান করে বিশেষ পরিকাঠামোর জন্য সুইচগিয়ার।
প্রকল্পটি প্রকৃত বৈদ্যুতিক আর্কিটেকচারের সাথে ক্যাবিনেট কনফিগারেশনকে অভিযোজিত করার গুরুত্বও প্রদর্শন করে একটি অভিন্ন ব্যবস্থার উপর নির্ভর করার পরিবর্তে একটি সুবিধার।
Usune-এর উৎপাদন ও ব্যবস্থাপনা সিস্টেম ISO 9001, ISO 14001, এবং ISO 45001 দ্বারা সমর্থিত।
সরঞ্জামগুলি GB 7251.1, JB/T 9961, এবং সহ প্রযোজ্য IEC এবং GB প্রয়োজনীয়তা অনুসারে তৈরি করা হয় লো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেম্বলির জন্য প্রাসঙ্গিক আন্তর্জাতিক প্রয়োজনীয়তা।
চালানের আগে, সমাপ্ত মন্ত্রিসভা কারখানা পরিদর্শন এবং রুটিন পরীক্ষার মধ্য দিয়ে যায়। প্রাসঙ্গিক পরীক্ষার রিপোর্ট এবং প্রযুক্তিগত ডকুমেন্টেশন প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে।
প্রকিউরমেন্ট টিমের জন্য, সবচেয়ে গুরুত্বপূর্ণ ধাপ হল উৎপাদনের আগে বৈদ্যুতিক কনফিগারেশন নিশ্চিত করা।
একটি লো ভোল্টেজ ড্রয়ার টাইপ সুইচগিয়ার ক্যাবিনেট শুধুমাত্র প্রকৃত লোড তালিকা অনুযায়ী নির্বাচন করা উচিত নয় ক্যাবিনেটের রেট করা ভোল্টেজ।
Usune নিশ্চিত করার সুপারিশ করে:
| গ্রাহক তথ্য | কেন এটা ব্যাপার |
| সিস্টেম ভোল্টেজ | মৌলিক বৈদ্যুতিক নকশা নির্ধারণ করে |
| ইনকামিং কারেন্ট | ইনকামিং ক্ষমতা নির্ধারণ করে |
| ফিডার সংখ্যা | ড্রয়ারের পরিমাণ নির্ধারণ করে |
| মোটর পরিমাণ | MCC প্রয়োজনীয়তা নির্ধারণ করে |
| মোটর রেটিং | ড্রয়ার এবং সুইচিং নির্বাচন নির্ধারণ করে |
| শর্ট সার্কিট স্তর | সুরক্ষা প্রয়োজনীয়তা নির্ধারণ করে |
| ক্ষতিপূরণের প্রয়োজনীয়তা | ক্ষতিপূরণের ক্ষমতা নির্ধারণ করে |
| ইনস্টলেশন পরিবেশ | অপারেটিং শর্ত নিশ্চিত করে |
| একক লাইন ডায়াগ্রাম | চূড়ান্ত ক্যাবিনেট কনফিগারেশন সমর্থন করে |
উদ্ধৃতি পর্যায়ে এই বিবরণগুলি প্রদান করা Usune একটি কনফিগারেশন প্রস্তুত করতে দেয় যা আরও ভালভাবে মেলে গ্রাহকের প্রকৃত বৈদ্যুতিক সিস্টেম।
| N o. | আইটেম | ইউনিট | লোড বিরতি সুইচ ইউনিট | সমন্বয় ইউনিট | সার্কিট ব্রেকার ইউনিট | |
| 1 | রেটেড ভোল্টেজ | কেভি | 12/24 | 12/24 | 12/24 | |
| 2 | রেটেড ফ্রিকোয়েন্সি | Hz | 50 | 50 | 50 | |
| 3 | রেট করা বর্তমান | A | 630 | 125 (ফিউজ কারেন্টের উপর নির্ভর করে) | 630 | |
| 4 | রেট নিরোধক স্তর | 1মিনিট ফ্রিকোয়েন্সি চাপ সহ্য করে | কেভি | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| আলোর আবেগ ভোল্টেজ সহ্য করে | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | রেটেড শর্ট সার্কিট কারেন্ট সহ্য করে | kA/s | 25/4 | —— | 25/4 | |
| 6 | রেটেড পিক বর্তমান সহ্য করে | kA | 63 | —— | 63 | |
| 7 | রেটেড শর্ট সার্কিট তৈরীর কারেন্ট | kA | 63 | HV ফিউজ দ্বারা সীমিত | 63 | |
| 8 | রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | kA | —— | HV ফিউজ দ্বারা সীমিত | 25/25 | |
| 9 | রেট ট্রান্সমিশন বর্তমান | A | —— | 1700/1400 | —— | |
| 10 | রেট করা সক্রিয় লোড ব্রেকিং কারেন্ট | A | 630 | —— | —— | |
| 11 | রেট করা বন্ধ-লুপ ব্রেকিং কারেন্ট | A | 630 | —— | 630 | |
| 12 | যান্ত্রিক জীবন | লোড ব্রেক সুইচ/সিবি | বার | 10000 | 10000 | 20000 |
| আইসোলেশন/গ্রাউন্ড সুইচ | 5000 | 5000 | 5000 | |||
| 13 | সার্কিট প্রতিরোধের | μΩ | ≤150 | —— | ≤150 | |
| 14 | রেটেড চার্জিং চাপ (20℃ গেজ চাপ) | এমপিএ | 0.04 | 0.04 | 0.04 | |
| 15 | গ্যাসের বার্ষিক আপেক্ষিক ফুটো হার | % | 0.05 | 0.05 | 0.05 | |
| 16 | আইপি সুরক্ষা ডিগ্রী | মন্ত্রিসভা | IP4X | IP4X | IP4X | |
| গ্যাস ট্যাংক | IP67 | IP67 | IP67 | |||

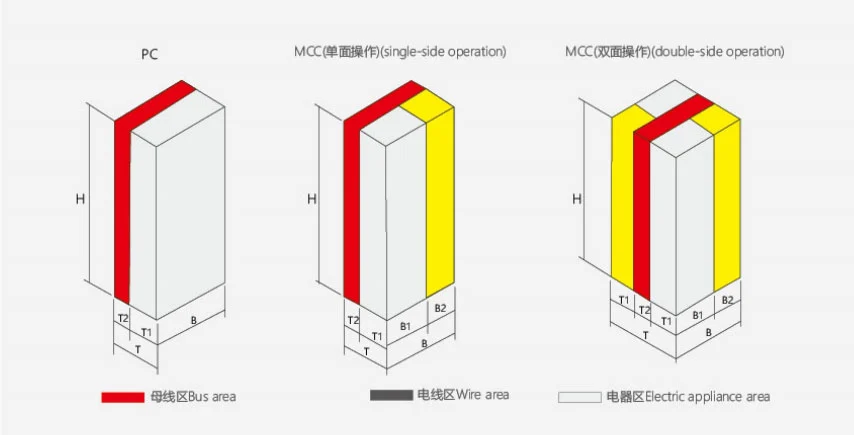

| উচ্চতা | প্রস্থ | গভীরতা | দ্রষ্টব্য | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | একক-পার্শ্ব অপারেশন |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | ডাবল সাইড অপারেশন |
মন্ত্রিসভা প্রমিত ক্যাবিনেট কাঠামো এবং কার্যকরী উপাদান ব্যবহার করে কারখানায় একত্রিত হয়।
উত্পাদন প্রক্রিয়া উপাদান পরিদর্শন, কাঠামোগত সমাবেশ, ড্রয়ার ইনস্টলেশন, বৈদ্যুতিক তারের কভার করে, কার্যকরী-ইউনিট পরিদর্শন, এবং রুটিন পরীক্ষা।
এই ফ্যাক্টরি-ভিত্তিক সমাবেশ প্রক্রিয়াটি অনুমোদনের বিপরীতে চূড়ান্ত ক্যাবিনেট কনফিগারেশন চেক করার অনুমতি দেয় চালানের আগে প্রযুক্তিগত প্রয়োজনীয়তা।
সরঞ্জামগুলি 660V এবং নীচের রেটেড ওয়ার্কিং ভোল্টেজ সহ AC সিস্টেমের জন্য ডিজাইন করা হয়েছে।
ড্রয়ারের ব্যবস্থা পৃথক বৈদ্যুতিক সার্কিটগুলিকে পৃথক কার্যকরী ইউনিট হিসাবে সংগঠিত করার অনুমতি দেয়, যা করতে পারে বড় ডিস্ট্রিবিউশন সিস্টেম পরিচালনা এবং কনফিগার করা সহজ করে তোলে।
হ্যাঁ। MCC কনফিগারেশন মোটর ক্ষমতা এবং সার্কিট প্রয়োজনীয়তা অনুযায়ী বড় এবং ছোট উভয় ড্রয়ার ব্যবহার করতে পারে।
PC কনফিগারেশন অনুমোদিত প্রকল্প অনুযায়ী Emax, MT, 3WN, AH, এবং ME সিরিজ সার্কিট ব্রেকার ব্যবহার করতে পারে নকশা
হ্যাঁ। MCC বিভাগটি বিশেষভাবে একাধিক মোটর সার্কিটের জন্য ডিজাইন করা হয়েছে এবং বিভিন্ন ড্রয়ারের সাথে কনফিগার করা যেতে পারে মাপ
হ্যাঁ। ম্যানুয়াল, স্বয়ংক্রিয়, এবং দূরবর্তী ক্ষতিপূরণ ফাংশন প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কনফিগার করা যেতে পারে।
Usune ISO 9001, ISO 14001, এবং ISO 45001 ম্যানেজমেন্ট সিস্টেমের অধীনে কাজ করে। পণ্য অনুযায়ী উত্পাদিত হয় প্রযোজ্য IEC এবং GB মান, প্রযোজ্য কনফিগারেশনের জন্য উপলব্ধ CE সার্টিফিকেশন সহ।
হ্যাঁ। ড্রয়ারের পরিমাণ, সার্কিট বিন্যাস, ব্রেকার নির্বাচন, এমসিসি কনফিগারেশন, এবং ক্ষতিপূরণ ফাংশন হতে পারে গ্রাহকের বৈদ্যুতিক প্রয়োজনীয়তা অনুযায়ী নির্ধারিত।
সবচেয়ে দরকারী তথ্যের মধ্যে রয়েছে সিস্টেম ভোল্টেজ, ইনকামিং কারেন্ট, ফিডারের সংখ্যা, মোটর পরিমাণ এবং রেটিং, শর্ট-সার্কিট স্তর, ক্ষতিপূরণের প্রয়োজনীয়তা, ইনস্টলেশন পরিবেশ, এবং বৈদ্যুতিক একক-লাইন চিত্র।
ইউসুন বৈদ্যুতিক সিস্টেমের জন্য কম-ভোল্টেজ সুইচগিয়ার সরবরাহ করে যেখানে একাধিক পাওয়ার সার্কিট সংগঠিত করা প্রয়োজন একটি কেন্দ্রীভূত ক্যাবিনেটের মধ্যে।
একটি লো ভোল্টেজ ড্রয়ার টাইপ সুইচগিয়ার ক্যাবিনেট সোর্সিং গ্রাহকদের জন্য, Usune বৈদ্যুতিক লোড মূল্যায়ন করতে পারে গঠন, উপযুক্ত ড্রয়ার কনফিগারেশন নির্বাচন, সমন্বয় উপাদান নির্বাচন, সম্পূর্ণ কারখানা সমাবেশ এবং পরীক্ষা, এবং প্রকল্প বিতরণের জন্য প্রযুক্তিগত ডকুমেন্টেশন প্রদান।
