উচ্চ ভোল্টেজ Sf6 সার্কিট ব্রেকার

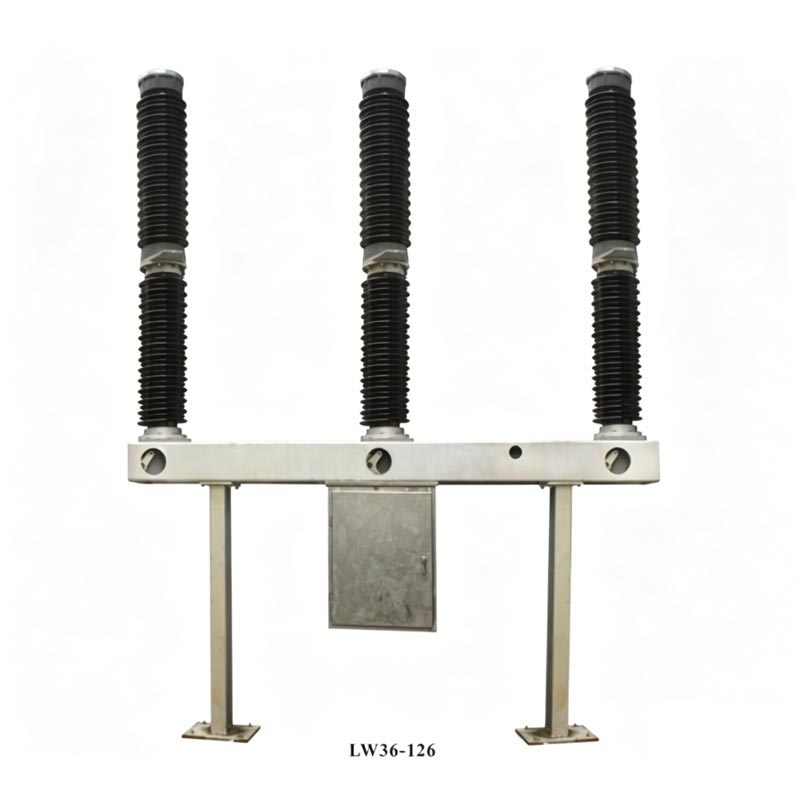

Zhejiang Usune Electric Co., Ltd., চীনের একটি পেশাদার উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম প্রস্তুতকারক, চালু করেছে LW36-110 উচ্চ ভোল্টেজ Sf6 সার্কিট ব্রেকার। এই পণ্যটি একটি তিন-ফেজ AC 50Hz আউটডোর হাই-ভোল্টেজ সুইচগিয়ার 110kV পাওয়ার ট্রান্সমিশন এবং ট্রান্সফরমেশন সিস্টেমের নিয়ন্ত্রণ এবং সুরক্ষার জন্য উপযুক্ত। এটি একটি হিসাবেও ব্যবহার করা যেতে পারে টাই সার্কিট ব্রেকার এবং স্যুইচিং ডিভাইস সমাবেশ।

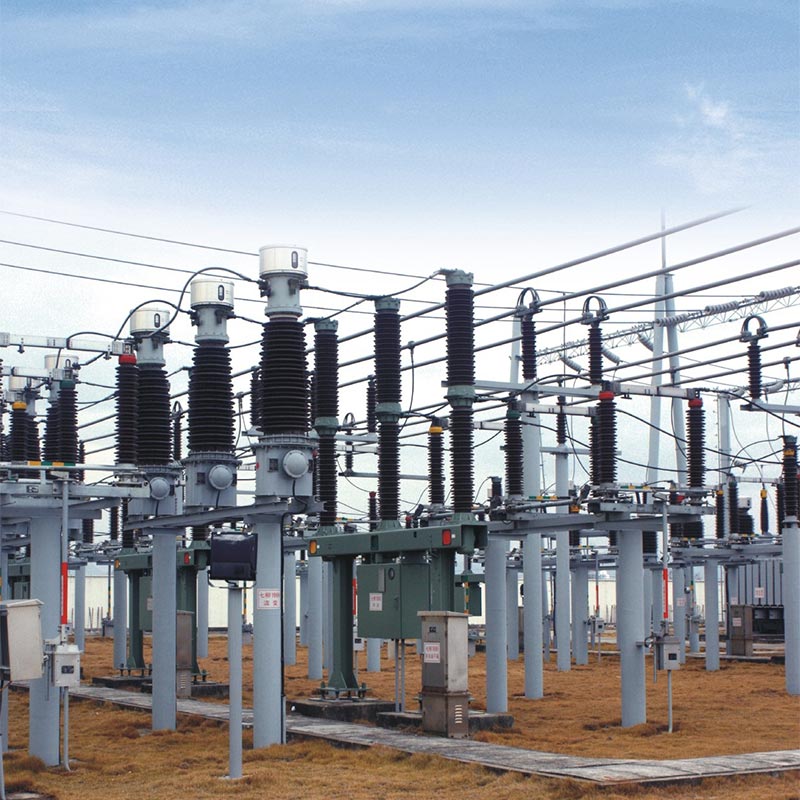

উচ্চ ভোল্টেজ Sf6 সার্কিট ব্রেকার একটি অনন্য "থার্মাল এক্সপেনশন + অ্যাসিস্টেড ব্লোয়িং" আর্ক এক্সটিংগুইশিং নীতি গ্রহণ করে, একটি CTB-1 টাইপ স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত, জাতীয় ও আন্তর্জাতিক মানের সাথে সামঞ্জস্যপূর্ণ, এবং চমৎকার চাপ নির্বাপক কর্মক্ষমতা, উচ্চ নিরাপত্তা, এবং স্থিতিশীল অপারেটিং বৈশিষ্ট্য অধিকারী. একটি নির্ভরযোগ্য হিসাবে সরবরাহকারী, Usune উচ্চ-মানের, টেকসই উচ্চ-ভোল্টেজ সুইচগিয়ার প্রদানের জন্য প্রতিশ্রুতিবদ্ধ। এর LW36-110 SF6 সার্কিট ব্রেকার ব্যাপকভাবে মূল প্রকল্পে ব্যবহৃত হয়েছে যেমন পাওয়ার গ্রিড এবং শিল্প পার্ক, নির্ভরযোগ্য বিদ্যুৎ সরবরাহ প্রদান করে অবকাঠামো নির্মাণের জন্য।

মূল সুবিধা

1. উন্নত আর্ক এক্সটিংগুইশিং প্রযুক্তি

একটি অনন্য "থার্মাল এক্সপেনশন + অ্যাসিস্টেড ব্লোয়িং" আর্ক এক্সটিংগুইশিং নীতি ব্যবহার করে, এতে শর্ট আর্কের বৈশিষ্ট্য রয়েছে নির্বাপক সময়, দীর্ঘ বৈদ্যুতিক জীবন, এবং কম অপারেটিং শব্দ, কার্যকরভাবে বিদ্যুৎ সরবরাহের স্থিতিশীলতা উন্নত করে।

2. উচ্চ নিরাপত্তা কর্মক্ষমতা

নিরোধক এবং চাপ নির্বাপক মাধ্যম হিসাবে SF6 গ্যাস ব্যবহার করে, এটি চমৎকার নিরোধক এবং চাপ নির্বাপক গর্ব করে কর্মক্ষমতা, জ্বলন এবং বিস্ফোরণের ঝুঁকি দূর করে, এটি ঘনবসতিপূর্ণ এলাকার জন্য উপযুক্ত করে তোলে।

3. স্থিতিশীল অপারেটিং প্রক্রিয়া

একটি CTB-1 টাইপ স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত, এটি একটি সহজ এবং কমপ্যাক্ট কাঠামো, নিরাপদ এবং নির্ভরযোগ্য বৈশিষ্ট্যযুক্ত অপারেশন, এবং শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা.

4. আন্তর্জাতিক মান মেনে চলা

GB1984-2003 "AC হাই ভোল্টেজ সার্কিট ব্রেকার" এবং IEC62271-100, 2001 "হাই ভোল্টেজ সুইচগিয়ারের সাথে সম্পূর্ণরূপে অনুগত এবং কন্ট্রোলগিয়ার—পার্ট 100: হাই ভোল্টেজ সার্কিট ব্রেকার," গ্লোবাল পাওয়ারের প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে প্রকল্প

প্রযোজ্য পরিবেশগত শর্তাবলী

উচ্চ ভোল্টেজ Sf6 সার্কিট ব্রেকার বহিরঙ্গন ব্যবহারের জন্য ডিজাইন করা হয়েছে, শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা প্রদান করে এবং বিভিন্ন কঠোর অপারেটিং অবস্থার জন্য উপযুক্ততা:

1. পরিবেষ্টিত তাপমাত্রা: -30℃ ~ +40℃
2. উচ্চতা: ≤3000 মি
3. আপেক্ষিক আর্দ্রতা: দৈনিক গড় ≤95%, মাসিক গড় ≤90% (25℃ এ)
4. বাতাসের চাপ ≤700Pa; আইসিং বেধ ≤10 মিমি
5. ভূমিকম্পের তীব্রতা: অনুভূমিক ত্বরণ ≤0.3g, উল্লম্ব ত্বরণ ≤0.15g
6. কোন দাহ্য, বিস্ফোরক, রাসায়নিকভাবে ক্ষয়কারী, বা মারাত্মকভাবে কম্পনকারী পরিবেশ নেই

পণ্যের কাঠামো এবং কাজের নীতি

1. সামগ্রিক কাঠামো

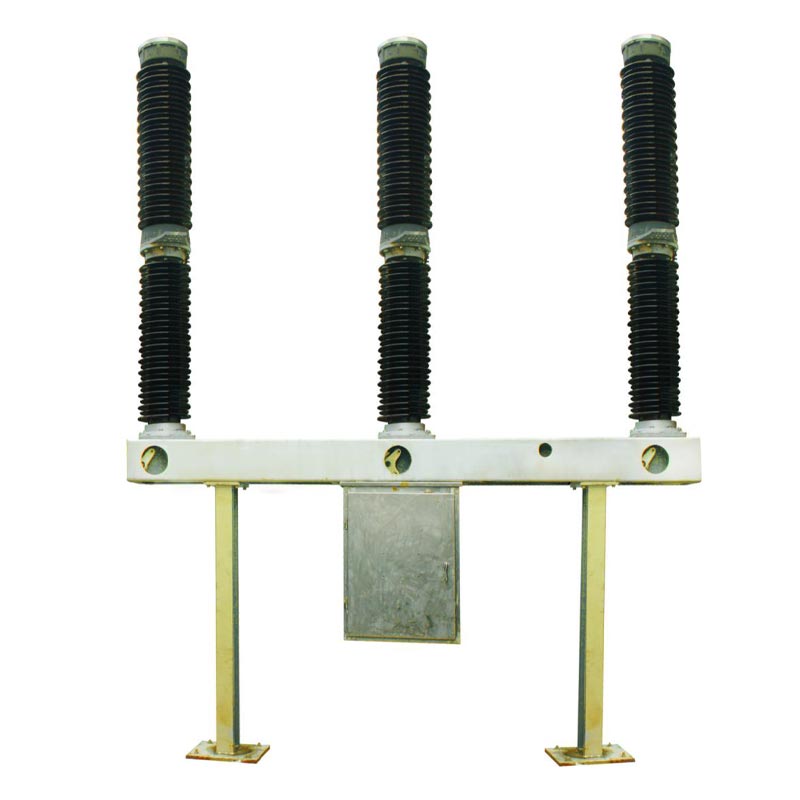

উচ্চ ভোল্টেজ Sf6 সার্কিট ব্রেকার একটি সমন্বিত স্ব-নির্বাপক চাপ-নির্বাপক কাঠামো গ্রহণ করে। প্রতিটি পর্যায় একটি একক-স্তম্ভ একক-ব্রেক (POLE)। প্রতিটি সার্কিট ব্রেকার তিনটি পর্যায় নিয়ে গঠিত, একই ফ্রেমে ইনস্টল করা, এবং একটি স্প্রিং মেকানিজম দ্বারা পরিচালিত, তিনটি পর্যায় যান্ত্রিকভাবে সংযুক্ত। পণ্যের শীর্ষ বৈশিষ্ট্য একটি চাপ-নির্বাপক চেম্বার চীনামাটির বাসন বুশিং, মাঝের অংশে একটি সমর্থন চীনামাটির বাসন এবং ফ্রেম রয়েছে এবং মেকানিজম বক্সটি ফ্রেমের কেন্দ্রের নিচে সাসপেন্ড করা হয়, যেখানে একটি বসন্ত-চালিত মেকানিজম এবং বৈদ্যুতিক নিয়ন্ত্রণ উপাদান। ফ্রেমের সামনে একটি SF6 গ্যাস ঘনত্ব নিয়ন্ত্রক ইনস্টল করা আছে, যা উভয়েই সমর্থিত সমর্থন দ্বারা শেষ হয়।

2 মূল উপাদান এবং কার্যাবলী

- আর্ক এক্সটিংগুইশিং ইউনিট: একটি স্ব-শক্তিযুক্ত চাপ-নির্বাপক কাঠামো নিয়োগ করে। যখন সার্কিট ব্রেকার ট্রিপ, সিলিন্ডারের মধ্যে উচ্চ-চাপের তাপীয় সম্প্রসারণ চাপকে নিভিয়ে দেয়, দ্রুত এবং কার্যকরী নিশ্চিত করে নির্বাপক
- সাপোর্ট ইনসুলেশন ডিভাইস: আর্ক-এক্সটিংগুইশিং চেম্বার ইনসুলেটরকে সমর্থন করে এবং মাটিতে নিরোধক সরবরাহ করে শক্তিযুক্ত উপাদান; অন্তরক রড অপারেটিং আর্ম এবং স্টপ রডকে সংযুক্ত করে, নিরোধক নিরাপত্তা নিশ্চিত করে।
- শোষণকারী: চাপ-নির্বাপক চেম্বারের উপরের প্রান্তের কভারের ভিতরে ইনস্টল করা, এটি SF6 গ্যাসকে শুকিয়ে রাখে এবং শোষণ করে আর্ক পচন দ্বারা উত্পাদিত পচন গ্যাস। রক্ষণাবেক্ষণের সময় এটি প্রতিস্থাপন করা প্রয়োজন।
- ফুটো প্রতিরোধের কাঠামো: স্ট্যাটিক সিলিং (ও-রিং + সিল্যান্ট) এবং গতিশীল সিলিংয়ের সংমিশ্রণ ব্যবহার করে (বসন্ত কম্প্রেশন সীল), একটি বার্ষিক SF6 গ্যাস লিকেজ হার ≤0.5% অর্জন করে। - বসন্ত-চালিত প্রক্রিয়া: সক্ষম করে দ্রুত অ্যাকশন স্পিড সহ অপারেশন খোলা, বন্ধ করা এবং পুনরায় বন্ধ করা (বন্ধ করার সময় ≤145ms, খোলার সময় ≤60ms), স্থিতিশীল কর্মক্ষমতা, এবং ম্যানুয়াল এবং বৈদ্যুতিক শক্তি স্টোরেজ সমর্থন করে।

3. কাজের নীতি

- ক্লোজিং পজিশন: সিস্টেম কারেন্ট টার্মিনালের মধ্য দিয়ে প্রবাহিত হয়, স্থির যোগাযোগ সমর্থন রড, স্থির প্রধান যোগাযোগ, প্রধান যোগাযোগ, সিলিন্ডার, মধ্যবর্তী যোগাযোগ এবং মধ্যবর্তী ফ্ল্যাঞ্জকে সরানো, একটি সার্কিট গঠন করে টার্মিনাল
- খোলার অপারেশন: অপারেটিং মেকানিজমের ক্রিয়াকলাপের অধীনে, অপারেটিং আর্মটি অন্তরক রড, পিস্টনকে টেনে নেয় রড, সিলিন্ডার, চলন্ত আর্ক যোগাযোগ, এবং অগ্রভাগ নীচের দিকে; চলন্ত এবং স্থির যোগাযোগের সময় একটি চাপ তৈরি হয় পৃথক চলমান যোগাযোগ ব্যবস্থা একটি নির্দিষ্ট অবস্থানে চলে যাওয়ার পরে, অগ্রভাগটি খোলে, SF6 গ্যাসকে সংকুচিত করে কারেন্টকে উড়িয়ে দিন, কারেন্ট যখন শূন্য অতিক্রম করে তখন আর্কটিকে নির্বাপিত করে।
- ক্লোজিং অপারেশন: অপারেটিং মেকানিজম চলমান যোগাযোগকে বন্ধের অবস্থানে উপরের দিকে চালিত করে, যখন SF6 গ্যাস সিলিন্ডারে প্রবেশ করে, পরবর্তী খোলার জন্য প্রস্তুতি নিচ্ছে।

মূল প্রযুক্তিগত পরামিতি

Usune LW36-110 SF6 সার্কিট ব্রেকার চমৎকার কারিগরি পারফরম্যান্সের গর্ব করে, মূল পরামিতিগুলি উচ্চ পূরণ করে 110kV পাওয়ার সিস্টেমের মান, স্থিতিশীল এবং দক্ষ অপারেশন নিশ্চিত করে।

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

ব্যবহারিক আবেদন মামলা

কেস স্টাডি: উত্তর চীনে 110kV পাওয়ার গ্রিড আপগ্রেড প্রকল্প

প্রকল্পের পটভূমি: উত্তর চীনে একটি 110kV পাওয়ার গ্রিডের শক্তি উন্নত করার জন্য তার বয়সী সুইচগিয়ার আপগ্রেড করতে হবে সরবরাহের স্থিতিশীলতা এবং নিরাপত্তা, কঠোর পরিবেশের মুখোমুখি যেমন শীতের কম তাপমাত্রা (-25℃) এবং উচ্চ বাতাস চাপ

পণ্যের আবেদন: প্রকল্পটি 20 Usune LW36-110 SF6 সার্কিট ব্রেকার নির্বাচন করেছে। তাদের নিম্ন-তাপমাত্রার অভিযোজনযোগ্যতা (-30℃~+40℃) এবং চমৎকার চাপ-নির্বাপক কর্মক্ষমতা কার্যকরভাবে অস্থির অপারেশনের সমস্যার সমাধান করেছে কম তাপমাত্রায় বার্ধক্যের সরঞ্জাম।

আবেদনের ফলাফল: 2022 সালে চালু হওয়ার পর থেকে, সরঞ্জামগুলি চার বছর ধরে স্থিরভাবে কাজ করছে চাপ-নির্বাপণ ব্যর্থতা, গ্যাস ফুটো, বা অন্যান্য ত্রুটি। বার্ষিক বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতার হার বেড়েছে 0.8%, কার্যকরভাবে এলাকার বাসিন্দা এবং শিল্প উদ্যোগের জন্য স্বাভাবিক বিদ্যুৎ সরবরাহ নিশ্চিত করে।

FAQ

প্রশ্ন 1: Usune LW36-110 হাই ভোল্টেজ SF6 সার্কিট ব্রেকারের পরিষেবা জীবন কত এবং রক্ষণাবেক্ষণ কী অপারেশন সময় প্রয়োজন?

A1: পণ্যটির 6000 চক্রের যান্ত্রিক জীবন রয়েছে এবং স্বাভাবিক অবস্থায় 12 বছর পর্যন্ত একটি অবিচ্ছিন্ন অপারেটিং জীবন রয়েছে রক্ষণাবেক্ষণ রুটিন রক্ষণাবেক্ষণের মধ্যে সাপ্তাহিক ভিজ্যুয়াল পরিদর্শন (অন্তরক অখণ্ডতা, SF6 গ্যাসের চাপ, ইত্যাদি) অন্তর্ভুক্ত থাকে। এবং প্রতি 3 বছরে বার্ষিক রক্ষণাবেক্ষণ (অন্তরক পরিষ্কার, প্রধান সার্কিট প্রতিরোধের পরিমাপ, ইত্যাদি)। একটি প্রধান রক্ষণাবেক্ষণের শর্ত পূরণ হলে ওভারহল করা প্রয়োজন (যেমন, 12 বছরের একটানা অপারেশন, 2000 রেট করা বর্তমান বাধা, ইত্যাদি)। প্রস্তুতকারক Usune পেশাদার রক্ষণাবেক্ষণ নির্দেশিকা এবং খুচরা যন্ত্রাংশ সরবরাহ নিশ্চিত করার জন্য প্রদান করে সরঞ্জামের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন।

প্রশ্ন 2: সার্কিট ব্রেকারে একটি SF6 গ্যাস লিক হলে কি করা উচিত এবং কোন নিরাপত্তা ঝুঁকি আছে কি?

A2: এই পণ্যটি একটি ডবল লিক-প্রুফ কাঠামো গ্রহণ করে (স্ট্যাটিক সীল + গতিশীল সীল), বার্ষিক ফুটো হার সহ ≤0.5%, জাতীয় মান থেকে অনেক নিচে। যদি একটি ফুটো সনাক্ত করা হয়, লিক পয়েন্ট একটি SF6 গ্যাস লিক ব্যবহার করে অবস্থিত করা যেতে পারে আবিষ্কারক পাওয়ার বন্ধ হয়ে যাওয়ার পরে, সিলান্ট বা ও-রিং প্রতিস্থাপন করা যেতে পারে। SF6 গ্যাস অ-বিষাক্ত এবং অ দাহ্য, কিন্তু অত্যধিক ফুটো ইকুইপমেন্টের নিরোধক এবং আর্ক-নির্বাপক কর্মক্ষমতা প্রভাবিত করতে পারে। পণ্য সজ্জিত করা হয় একটি SF6 গ্যাস ঘনত্ব নিয়ামক সহ; যখন চাপ অ্যালার্ম মানের (0.45±0.03MPa) নীচে থাকে এবং লক করে তখন এটি অ্যালার্ম করে অপারেশন যখন লকআউট চাপের নিচে থাকে (0.40±0.03MPa), এইভাবে নিরাপত্তা ঝুঁকি এড়ানো।
