সাবস্টেশনের জন্য উচ্চ ভোল্টেজ সার্কিট ব্রেকার সুইচ

সাবস্টেশনের জন্য Usune LW36-110 হাই ভোল্টেজ সার্কিট ব্রেকার সুইচ হল স্বাধীনভাবে বিকশিত একটি মূল শক্তি সরঞ্জাম এবং চীনের উচ্চ-ভোল্টেজ সুইচগিয়ারের একটি নেতৃস্থানীয় নির্মাতা Zhejiang Usune Electric Co., Ltd. দ্বারা নির্মিত শিল্প এই তিন-ফেজ AC 50Hz আউটডোর হাই-ভোল্টেজ সুইচগিয়ারটি প্রাথমিকভাবে নিয়ন্ত্রণ এবং সুরক্ষার জন্য ব্যবহৃত হয় 110kV পাওয়ার ট্রান্সমিশন এবং ট্রান্সফরমেশন সিস্টেম, এবং এটি একটি যোগাযোগ সার্কিট ব্রেকার হিসাবেও ব্যবহার করা যেতে পারে এবং সুইচগিয়ার সমাবেশ প্রয়োজন অ্যাপ্লিকেশন. পণ্যগুলি ইউসুনের পেশাদার কারখানায় তৈরি করা হয়, একীভূত করে R&D, উত্পাদন, এবং পরীক্ষা, নিশ্চিত করে যে প্রতিটি পণ্য কারখানা ছাড়ার আগে কঠোর মানের মান পূরণ করে।

মূল সম্মতি এবং কর্তৃপক্ষ

পণ্যের নির্ভরযোগ্যতা এবং সামঞ্জস্যের গ্যারান্টি দিতে, Usune LW36-110 উচ্চ ভোল্টেজ সার্কিট ব্রেকার সুইচ সাবস্টেশন সম্পূর্ণরূপে GB1984-2003 "AC হাই ভোল্টেজ সার্কিট ব্রেকার" মান মেনে চলে এবং এর প্রয়োজনীয়তা পূরণ করে আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল কমিশন (আইইসি) স্ট্যান্ডার্ড IEC62271-100:2001 "উচ্চ ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার - পার্ট 100: হাই ভোল্টেজ সার্কিট ব্রেকার"। একজন পেশাদার সরবরাহকারী হিসাবে, Usune কঠোর মানের সিস্টেম পাস করেছে সার্টিফিকেশন, এবং এর কারখানা উন্নত উত্পাদন এবং পরীক্ষার সরঞ্জাম দিয়ে সজ্জিত করা হয়েছে তা নিশ্চিত করার জন্য প্রতিটি পণ্যের কর্মক্ষমতা শিল্পের মান পূরণ করে বা অতিক্রম করে।

মূল প্রযুক্তিগত বৈশিষ্ট্য

1. উন্নত আর্ক এক্সটিংগুইশিং প্রিন্সিপল

একটি অনন্য "তাপীয় সম্প্রসারণ + সহায়ক" চাপ নির্বাপক নীতি ব্যবহার করে, এটি চমৎকার ব্রেকিং গর্ব করে কর্মক্ষমতা, স্বল্প চাপ সময়, দীর্ঘ বৈদ্যুতিক জীবন, এবং কম অপারেটিং শব্দ, কার্যকরভাবে শক্তির নিরাপত্তা নিশ্চিত করে গ্রিড অপারেশন।

2. নিরাপদ অন্তরক মাধ্যম

নিরোধক এবং চাপ-নির্বাপক হিসাবে চমৎকার নিরোধক এবং চাপ-নির্বাপক বৈশিষ্ট্য সহ SF6 গ্যাস ব্যবহার করে মাঝারি, জ্বলন বা বিস্ফোরণের কোনো ঝুঁকি নেই, এটি ঘনবসতিপূর্ণ এলাকার জন্য উপযুক্ত করে তোলে এবং বিভিন্ন জটিল সাবস্টেশন পরিবেশ।

3. নির্ভরযোগ্য অপারেটিং মেকানিজম

একটি CTB-1 টাইপ স্প্রিং অপারেটিং মেকানিজম দিয়ে সজ্জিত, একটি সাধারণ এবং কমপ্যাক্ট কাঠামো, স্থিতিশীল অপারেশন, উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা, এবং রক্ষণাবেক্ষণ এবং ব্যর্থতার ফ্রিকোয়েন্সি হ্রাস।

4. শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা

কঠোর পরিবেশে স্থিরভাবে কাজ করতে পারে, বিভিন্ন পরিবেশগত সূচকের সাথে কঠোরভাবে মেনে চলা, নিশ্চিত করা বিভিন্ন অঞ্চলে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন।

মূল প্রযুক্তিগত পরামিতি

1. রেটেড ভোল্টেজ: 110kV; রেট ফ্রিকোয়েন্সি: 50Hz; রেট করা বর্তমান: 3150A
2. রেটেড শর্ট-সার্কিট ব্রেকিং কারেন্ট: 40kA; রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (পিক): 100kA
3. রেটেড SF6 গ্যাসের চাপ (20℃): 0.5MPa; বার্ষিক ফুটো হার: ≤0.5%
4. যান্ত্রিক জীবন: 6000 চক্র; খোলার সময়: ≤60ms; বন্ধের সময়: ≤145ms
5. পরিবেষ্টিত তাপমাত্রা পরিসীমা: -30℃～+40℃; উচ্চতা: ≤3000 মি

পণ্য সামগ্রিক গঠন

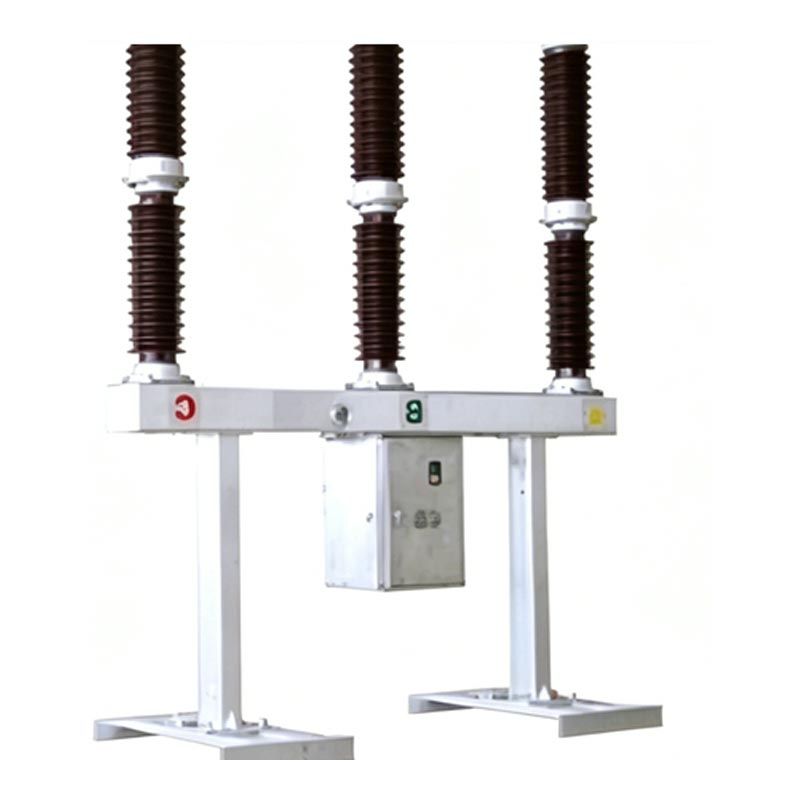

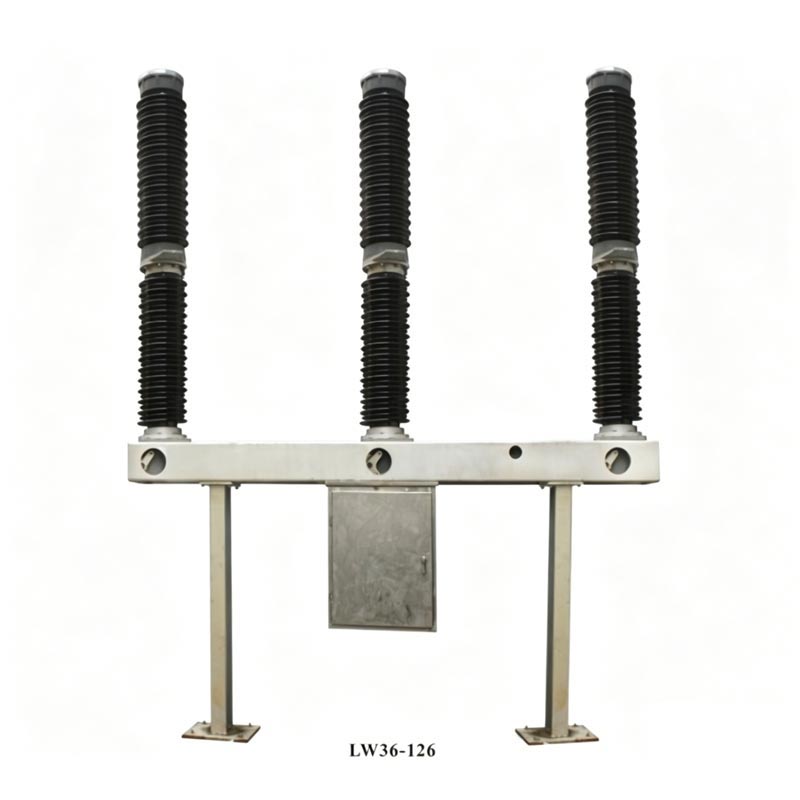

সাবস্টেশনের জন্য উচ্চ ভোল্টেজ সার্কিট ব্রেকার সুইচ একটি স্ব-উজ্জ্বল আর্ক-এক্সটিংগুইশিং চেম্বার সমন্বিত করে কাঠামো, যার প্রতিটি ফেজ একটি একক-স্তম্ভ একক-ব্রেক (POLE)। প্রতিটি সার্কিট ব্রেকার তিনটি পর্যায় নিয়ে গঠিত, একই ফ্রেমে ইনস্টল করা, একটি স্প্রিং মেকানিজম দ্বারা পরিচালিত, তিনটি পর্যায় যান্ত্রিকভাবে সংযুক্ত। এর উপরে পণ্যটিতে একটি চাপ-নির্বাপক চেম্বার চীনামাটির বাসন বুশিং বৈশিষ্ট্য রয়েছে, মাঝের অংশে একটি সমর্থন চীনামাটির বাসন রয়েছে বুশিং এবং ফ্রেম, এবং মেকানিজম বাক্সটি মাঝখানে অবস্থিত এবং ফ্রেমের নীচে সাসপেন্ড করা হয়েছে। এটা ঘর অভ্যন্তরীণ বসন্ত অপারেটিং প্রক্রিয়া এবং বৈদ্যুতিক নিয়ন্ত্রণ উপাদান. মেকানিজম আউটপুট পুল রড এর সাথে সংযোগ করে সংযোগকারী রড এবং ঘূর্ণায়মান বাহু। SF6 গ্যাস ঘনত্ব নিয়ামক ফ্রেমের সামনে ইনস্টল করা হয়, যা সমর্থন দ্বারা উভয় প্রান্তে সমর্থিত.

কাজের নীতি

1. সমাপনী অবস্থান

সিস্টেম কারেন্ট টার্মিনাল, স্থির যোগাযোগ সমর্থন রড, স্থির প্রধান যোগাযোগ, চলন্ত প্রধান মাধ্যমে প্রবাহিত হয় যোগাযোগ, সিলিন্ডার, মধ্যবর্তী যোগাযোগ এবং মধ্যবর্তী ফ্ল্যাঞ্জ, তারপর সিস্টেমের সাথে একটি সার্কিট গঠন করে টার্মিনাল

2. খোলার অপারেশন

অ্যাকচুয়েটরের ক্রিয়ায়, অপারেটিং আর্মটি অন্তরক পুল রড, পিস্টন রড, সিলিন্ডার, চলন্ত চাপ টানে। যোগাযোগ, এবং অগ্রভাগ একসাথে নিচের দিকে। চলমান এবং স্থির পরিচিতিগুলি পৃথক হলে একটি চাপ তৈরি হয়। কখন চলমান যোগাযোগ ব্যবস্থা নিচের দিকে একটি নির্দিষ্ট অবস্থানে চলে যায়, অগ্রভাগ খোলে এবং SF6 গ্যাস সংকুচিত হয় সিলিন্ডার অগ্রভাগ মাধ্যমে চাপ এলাকায় প্রস্ফুটিত হয়. কারেন্ট শূন্য অতিক্রম করলে চাপটি নিভে যায়।

3. ক্লোজিং অপারেশন

অ্যাকচুয়েটরের ক্রিয়ায়, অপারেটিং আর্মটি উত্তাপযুক্ত রডের সাথে সংযুক্ত চলমান যোগাযোগটিকে উপরের দিকে টেনে নেয়। সমাপ্তির অবস্থানে। একই সাথে, SF6 গ্যাস সিলিন্ডারে প্রবেশ করে, পরবর্তী খোলার অপারেশনের জন্য প্রস্তুতি নিচ্ছে।

কী সিস্টেম ভূমিকা

1. SF6 গ্যাস সিস্টেম

একটি SF6 ঘনত্ব মিটার (চাপ গেজ এবং ঘনত্ব নিয়ন্ত্রক সমন্বিত), গ্যাস সরবরাহ ভালভ, তিন-ফেজ দ্বারা গঠিত ভালভ, এবং SF6 গ্যাস পাইপলাইন। এটিতে তাপমাত্রা ক্ষতিপূরণ, অ্যালার্ম এবং ইন্টারলকিং চাপ সুরক্ষা বৈশিষ্ট্য রয়েছে স্থিতিশীল SF6 গ্যাসের চাপ নিশ্চিত করুন।

2. নিয়ন্ত্রণ ব্যবস্থা

মেকানিজম হাউজিং এর মধ্যে অবস্থিত, এতে মূল উপাদান রয়েছে যেমন অপারেটিং সুইচ, স্বয়ংক্রিয় সুইচ, ট্রিপ সুইচ, রিলে, টার্মিনাল, ক্লোজিং কয়েল, মোটর এবং হিটার। এটি সুইচ নিয়ন্ত্রণ, অ্যান্টি-পাম্পিং সক্ষম করে, বসন্ত শক্তি সঞ্চয়স্থান, SF6 গ্যাস চাপ সুরক্ষা, গরম, এবং আলো ফাংশন.

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

ব্যবহারিক আবেদন মামলা

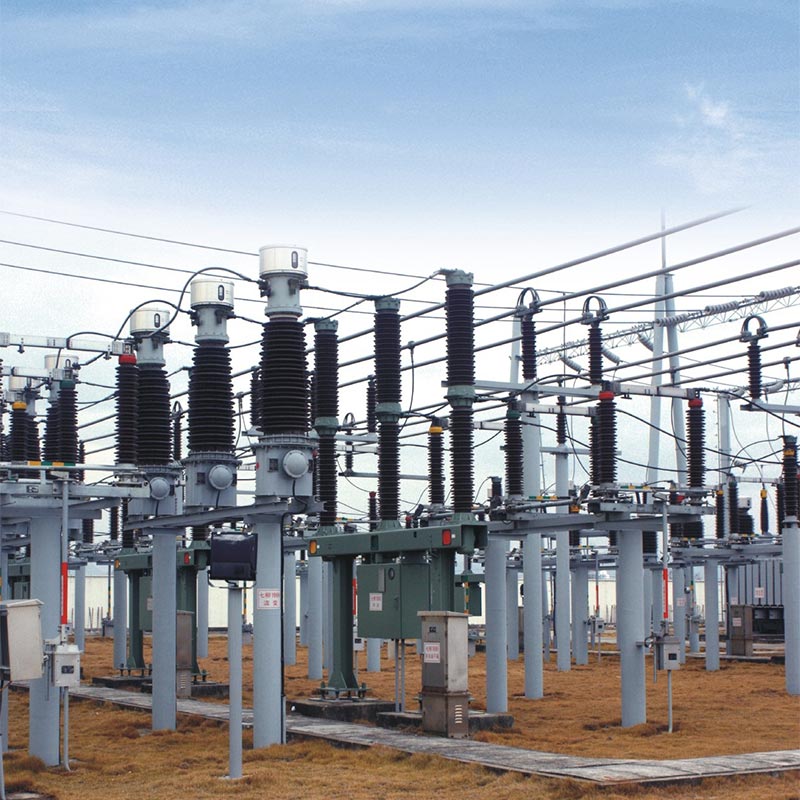

সাবস্টেশনের জন্য Usune LW36-110 হাই ভোল্টেজ সার্কিট ব্রেকার সুইচের নির্ভরযোগ্যতা এবং ব্যবহারিকতা যাচাই করতে, এই পণ্যটি পূর্ব চীনের একটি প্রধান শিল্প পার্কে 110kV সাবস্টেশন প্রকল্পে সফলভাবে প্রয়োগ করা হয়েছে। হিসাবে একটি বিশ্বস্ত সরবরাহকারী, Usune এই প্রকল্পের জন্য 12 LW36-110 সার্কিট ব্রেকার প্রদান করেছে, যা স্থিরভাবে কাজ করছে তিন বছরেরও বেশি সময় ধরে।

এই সাবস্টেশনটি শিল্প পার্কের মধ্যে 50টিরও বেশি বড় এবং মাঝারি আকারের উদ্যোগে বিদ্যুৎ সরবরাহ করে, অত্যন্ত উচ্চ স্থিতিশীলতা এবং নিরাপত্তা প্রয়োজন. প্রকল্পের প্রাথমিক পর্যায়ে, ক্লায়েন্ট ব্যাপকভাবে অনেক চীনা নির্মাতাদের তুলনা করে, শেষ পর্যন্ত Usune-এর LW36-110 সার্কিট ব্রেকারকে তাদের উন্নতমানের কারণে বেছে নেয়। প্রযুক্তিগত কর্মক্ষমতা, কঠোর মান নিয়ন্ত্রণ, এবং ব্যাপক বিক্রয়োত্তর সেবা. অপারেশন চলাকালীন, পণ্যগুলি সফলভাবে উচ্চ তাপমাত্রা, ভারী বৃষ্টি এবং নিম্ন সহ চরম আবহাওয়া পরিস্থিতি সহ্য করে কোনো রেকর্ডকৃত ত্রুটি ছাড়াই তাপমাত্রা। SF6 গ্যাস লিকেজ রেট স্ট্যান্ডার্ড প্রয়োজনীয়তার অনেক নিচে ছিল (≤0.5%), যান্ত্রিক ক্রিয়াকলাপ মসৃণ ছিল, এবং খোলার এবং বন্ধের সময়গুলি স্থিতিশীল ছিল, কার্যকরভাবে নিরাপদ নিশ্চিত করে এবং পার্কের পাওয়ার গ্রিডের স্থিতিশীল অপারেশন। এটি ক্লায়েন্টের কাছ থেকে উচ্চ প্রশংসা অর্জন করেছে এবং Usune হয়ে উঠেছে পার্কের পরবর্তী সম্প্রসারণ প্রকল্পের জন্য মনোনীত পাওয়ার সরঞ্জাম সরবরাহকারী।

FAQ

প্রশ্ন 1: Usune LW36-110 হাই-ভোল্টেজ সার্কিট ব্রেকারের পরিষেবা জীবন কী এবং কী কী রক্ষণাবেক্ষণ করা হয় পয়েন্ট?

A1: পণ্যটির 6000 চক্রের যান্ত্রিক জীবন রয়েছে এবং স্বাভাবিক ব্যবহার এবং নিয়মিত রক্ষণাবেক্ষণের অধীনে, এটি ক্রমাগত অপারেটিং জীবন 12 বছর পৌঁছতে পারে। মূল রক্ষণাবেক্ষণের বিষয়গুলির মধ্যে রয়েছে: সাপ্তাহিক রুটিন পরিদর্শন (অন্তরক পরীক্ষা করা অখণ্ডতা, SF6 গ্যাসের চাপ, এবং অপারেটিং অবস্থা); প্রতি 3 বছরে বার্ষিক ওভারহল (ইনসুলেটর পরিষ্কার করা, পরীক্ষা করা ফাস্টেনার, প্রধান সার্কিট প্রতিরোধের পরিমাপ, এবং SF6 গ্যাসের আর্দ্রতা সামগ্রী); প্রধান overhauls অধীনে প্রয়োজন নিম্নলিখিত শর্তগুলি: 12 বছরের অবিচ্ছিন্ন অপারেশন, 2000 রেট করা বর্তমান বাধা, 20 পূর্ণ-ক্ষমতা (40kA) বাধা, বা 6000 যান্ত্রিক অপারেশন। Usune পেশাদার রক্ষণাবেক্ষণ নির্দেশিকা এবং খুচরা যন্ত্রাংশ প্রদান করে পণ্যের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করার জন্য সরবরাহ।

প্রশ্ন 2: সাবস্টেশনের জন্য Usune LW36-110 হাই ভোল্টেজ সার্কিট ব্রেকার সুইচ কি উচ্চ-উচ্চতায় এবং অত্যন্ত উচ্চতায় ব্যবহার করা যেতে পারে? ঠান্ডা অঞ্চল? এর পরিবেশগত অভিযোজন ক্ষমতা কেমন?

A2: হ্যাঁ, এই পণ্যটির শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা রয়েছে এবং উচ্চ-উচ্চতায় এবং অত্যন্ত ঠান্ডায় ব্যবহার করা যেতে পারে অঞ্চলগুলি এর পরিবেষ্টিত তাপমাত্রা পরিসীমা -30℃ থেকে +40℃, সর্বোচ্চ অভিযোজিত উচ্চতা ≤3000m। এটা পারে 700Pa বাতাসের চাপ এবং 10 মিমি আইসিং সহ্য করে এবং এর সিসমিক শক্তি অনুভূমিকের প্রয়োজনীয়তা পূরণ করে ত্বরণ ≤0.3g এবং উল্লম্ব ত্বরণ ≤0.15g। এটি দৈনিক গড় আপেক্ষিক সঙ্গে এলাকার জন্য উপযুক্ত আর্দ্রতা ≤95% এবং মাসিক গড় আপেক্ষিক আর্দ্রতা ≤90% (25℃), এবং দাহ্য থেকে মুক্ত পরিবেশে ব্যবহার করা যেতে পারে, বিস্ফোরক, রাসায়নিকভাবে ক্ষয়কারী, এবং গুরুতর কম্পন অবস্থা, সম্পূর্ণরূপে পরিবেশগত প্রয়োজনীয়তা পূরণ করে চীন এবং এমনকি বিশ্বব্যাপী অধিকাংশ সাবস্টেশন প্রকল্প।

সরবরাহকারী এবং কারখানার পরিচিতি

Zhejiang Usune Electric Co., Ltd. একটি পেশাদার প্রস্তুতকারক এবং উচ্চ-ভোল্টেজ পাওয়ার সুইচগিয়ার সরবরাহকারী চীন, উচ্চ-ভোল্টেজ সার্কিটের গবেষণা, উন্নয়ন, উত্পাদন, বিক্রয় এবং বিক্রয়োত্তর পরিষেবার উপর দৃষ্টি নিবদ্ধ করে ব্রেকার, সুইচ এবং অন্যান্য পাওয়ার সরঞ্জাম। কোম্পানির কারখানা চীনের ঝেজিয়াং প্রদেশে অবস্থিত, 10,000 বর্গ মিটারের বেশি এলাকা জুড়ে, উন্নত উত্পাদন লাইন, পরীক্ষার সরঞ্জাম এবং একটি পেশাদার R&D দল।

Usune একটি মান নিয়ন্ত্রণ ব্যবস্থা কঠোরভাবে প্রয়োগ করে "গুণমান প্রথম, গ্রাহক সুপ্রিম" এর দর্শন মেনে চলে উত্পাদন প্রক্রিয়া চলাকালীন। কারখানা ছাড়ার আগে সমস্ত পণ্য কঠোর পরীক্ষার মধ্য দিয়ে যায়। বিশ্বস্ত হিসেবে সরবরাহকারী, Usune অভ্যন্তরীণ এবং উভয় ক্ষেত্রেই শত শত সাবস্টেশন প্রকল্পের জন্য উচ্চ-মানের পাওয়ার সরঞ্জাম সরবরাহ করেছে আন্তর্জাতিকভাবে, তার নির্ভরযোগ্য পণ্যের গুণমান এবং ব্যাপকতার জন্য ব্যাপক গ্রাহক স্বীকৃতি অর্জন বিক্রয়োত্তর সেবা।
