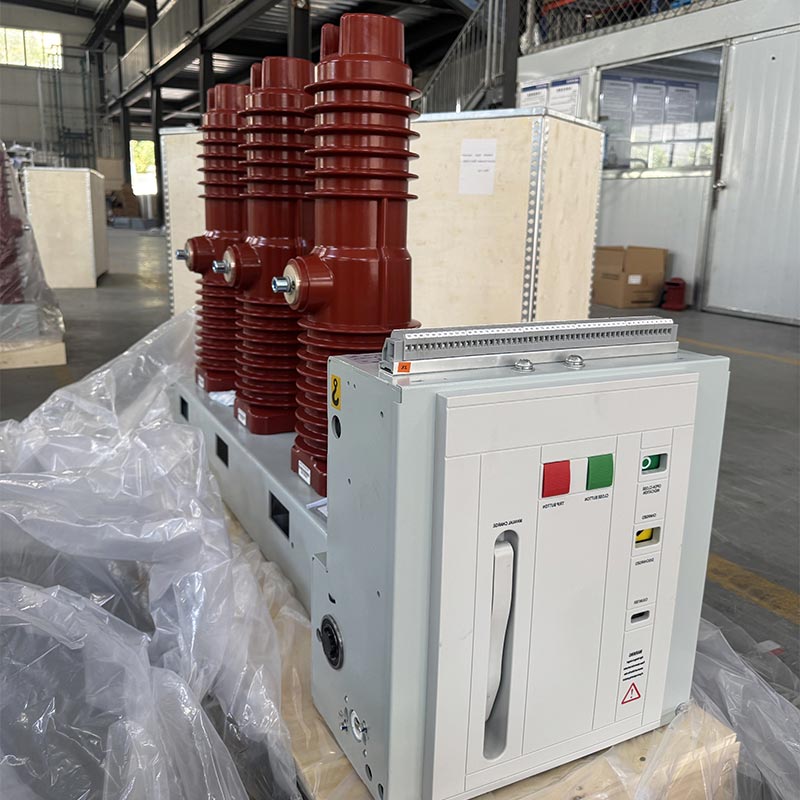

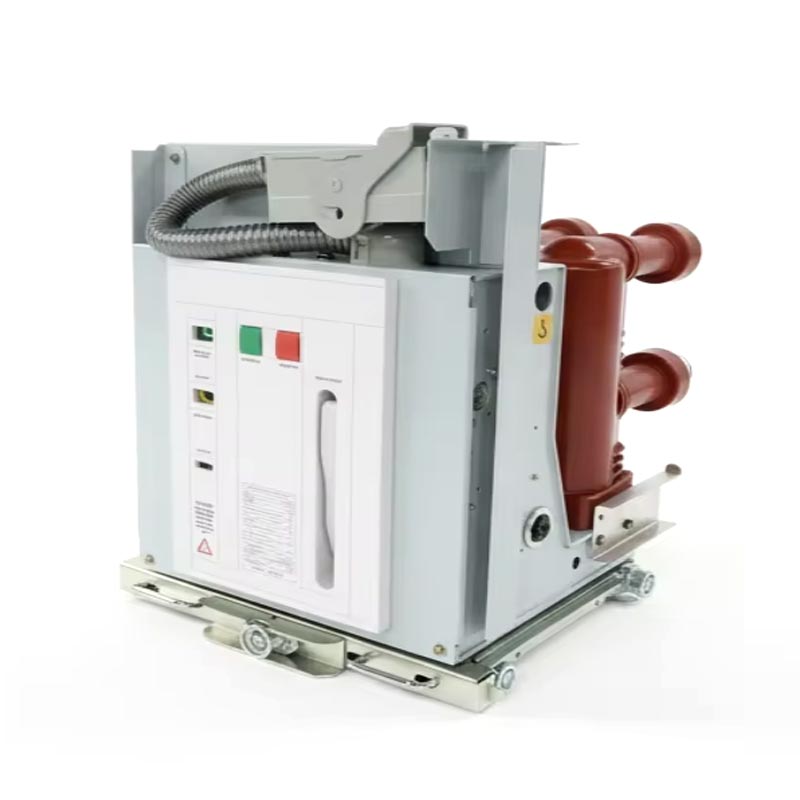

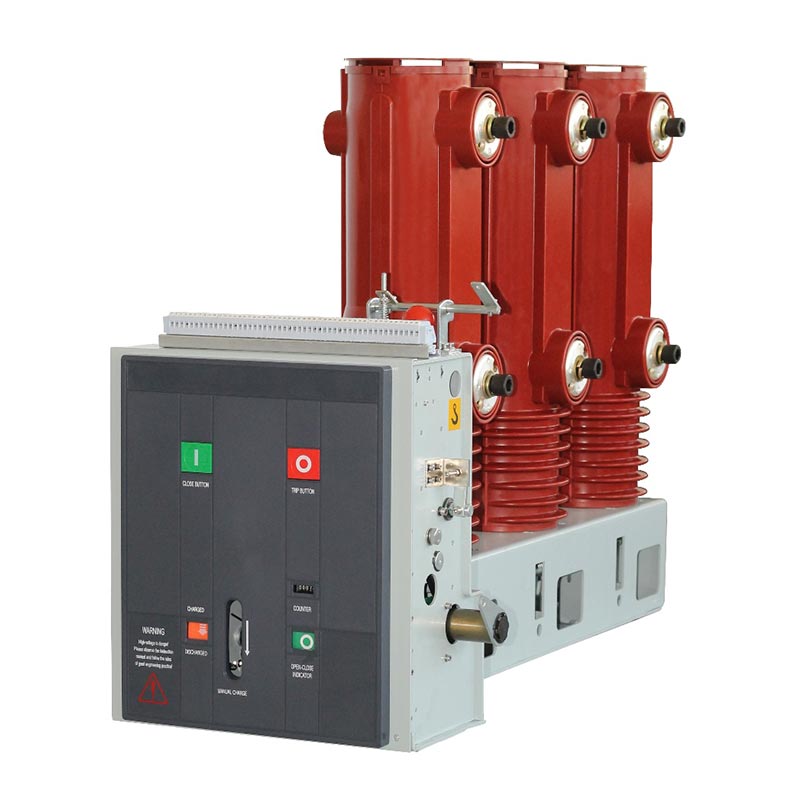

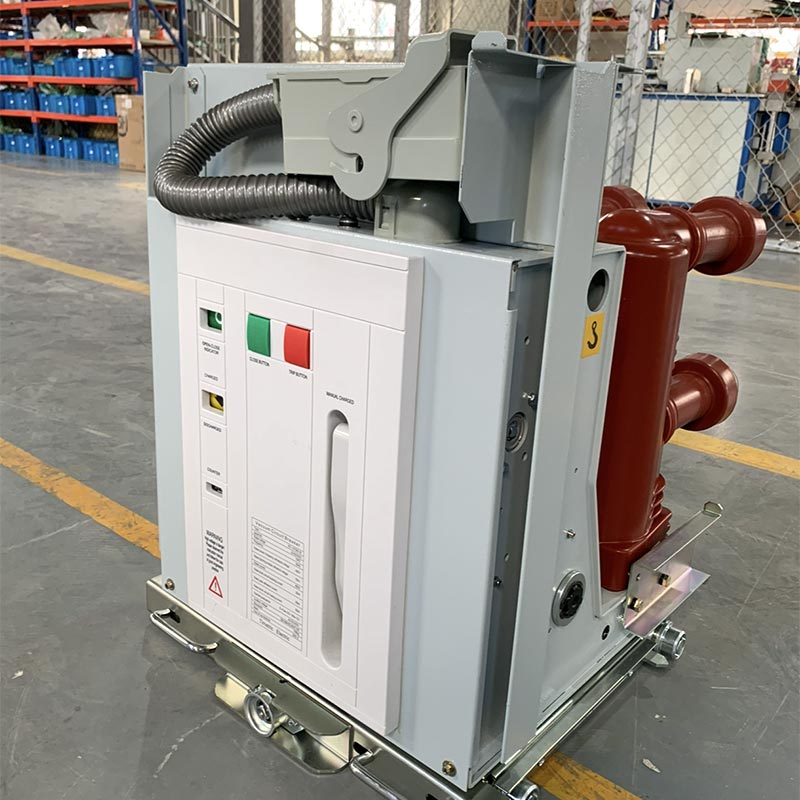

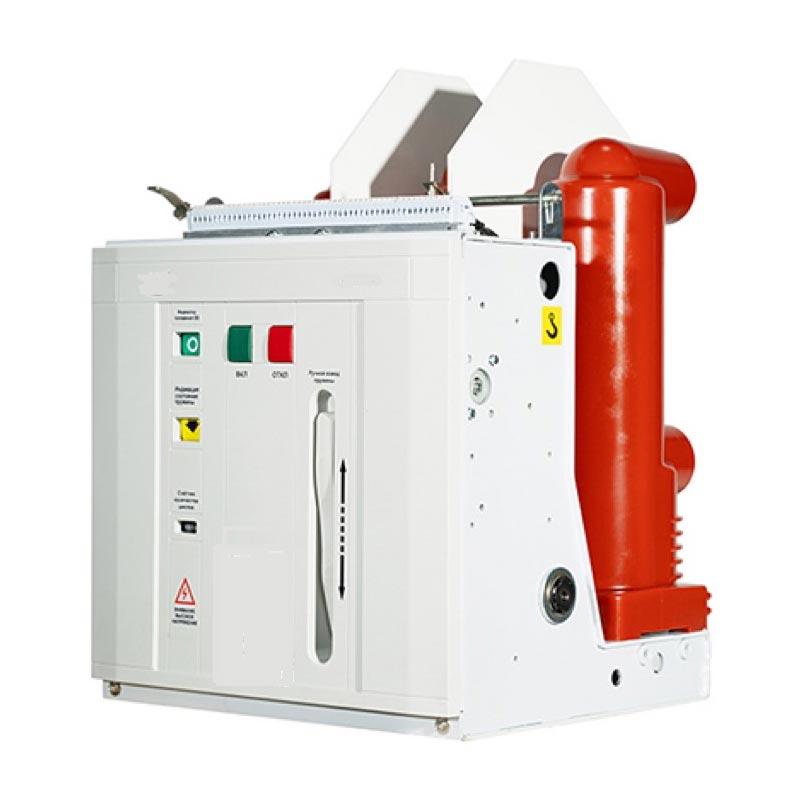

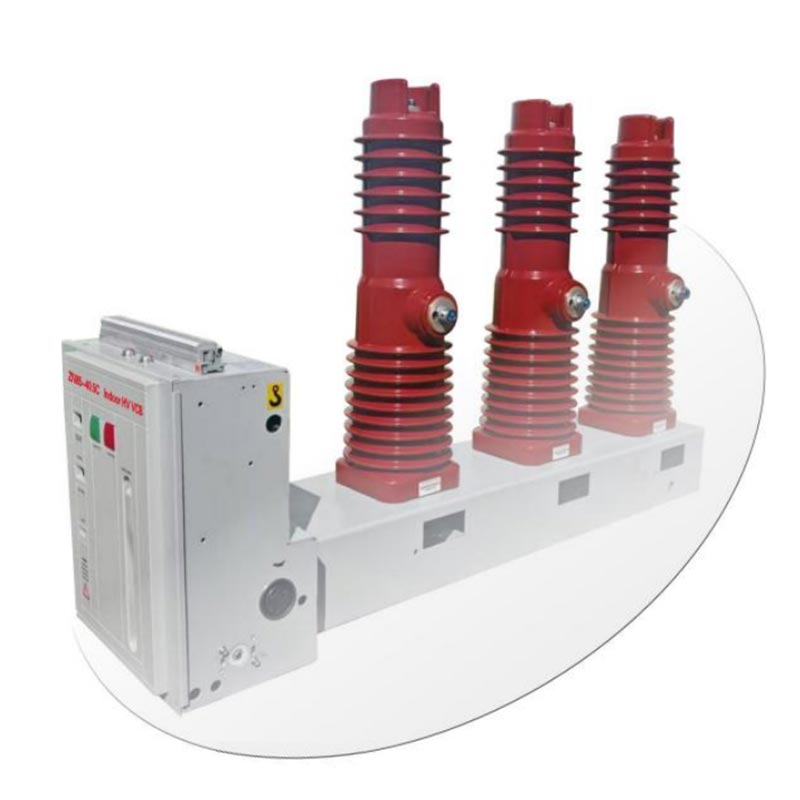

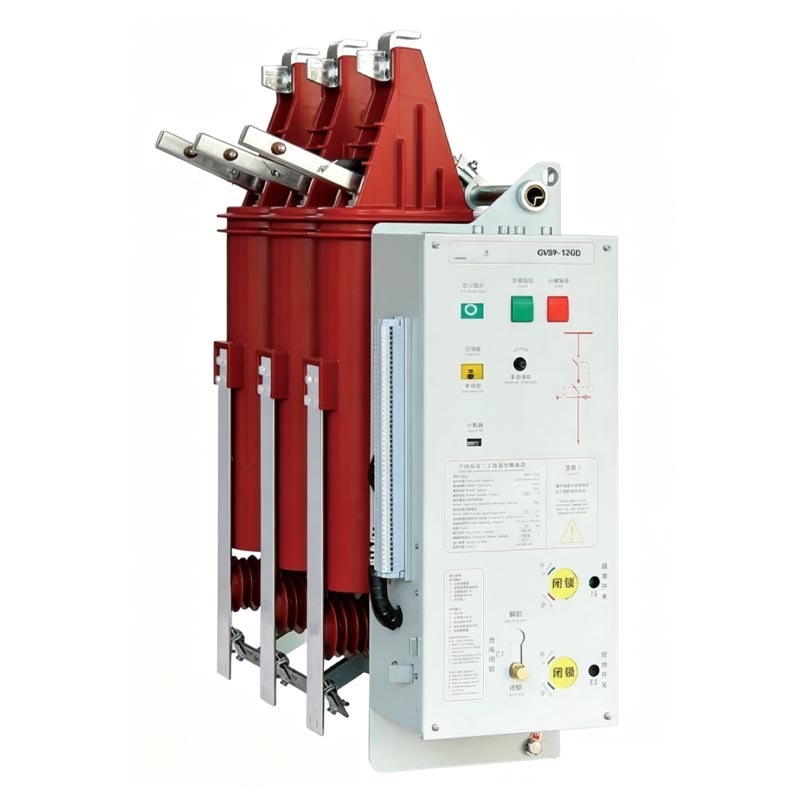

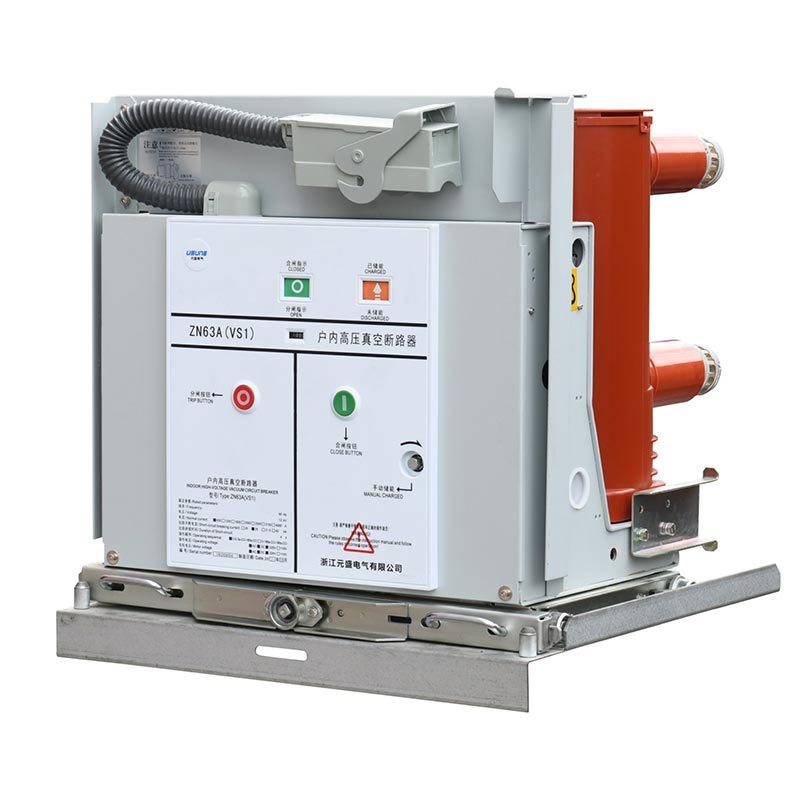

পার্শ্বীয় প্রকার ভ্যাকুয়াম সার্কিট ব্রেকার

Usune লেটারাল টাইপ ভ্যাকুয়াম সার্কিট ব্রেকার হল একটি ইনডোর-ইনস্টল করা হাই-ভোল্টেজ সুইচগিয়ার, দুটি প্রধান ভাগে বিভক্ত সিরিজ: VS1(ZN63)-12 এবং VS1-24। এটি প্রাথমিকভাবে 12KV, 24KV এবং 36KV থ্রি-ফেজ পাওয়ার সিস্টেমে ব্যবহৃত হয়, পাওয়ার গ্রিড সরঞ্জাম এবং শিল্প ও খনির এন্টারপ্রাইজ পাওয়ার সিস্টেমের সুরক্ষা এবং নিয়ন্ত্রণের দায়িত্ব। উন্নত ভ্যাকুয়াম আর্ক-নির্বাপক প্রযুক্তি ব্যবহার করে, এতে দ্রুত আর্ক-নির্বাপক গতি, ছোট আকার, দীর্ঘ বৈশিষ্ট্য রয়েছে পরিষেবা জীবন, এবং কম রক্ষণাবেক্ষণ খরচ, এটিকে আধুনিক পাওয়ার ট্রান্সমিশনে একটি অপরিহার্য মূল ডিভাইস করে তোলে এবং বিতরণ ব্যবস্থা।

মূল সুবিধা:

1. পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশনে প্রয়োগের অভিজ্ঞতার বছর, শিল্প ও খনির ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় এন্টারপ্রাইজ, পাওয়ার প্ল্যান্ট এবং শহুরে এবং গ্রামীণ পাওয়ার গ্রিড, এর স্থিতিশীলতার জন্য ব্যাপকভাবে ব্যবহারকারীর স্বীকৃতি লাভ করে কর্মক্ষমতা এবং নির্ভরযোগ্য অপারেশন।

2. Usune-এর পেশাদার R&D টিম দ্বারা স্বাধীনভাবে বিকশিত হয়েছে, একটি সাইড-মাউন্টেড ডিজাইনের বৈশিষ্ট্য যা একীভূত করে সার্কিট ব্রেকার বডির সাথে স্প্রিং অপারেটিং মেকানিজম, সামগ্রিক গঠন অপ্টিমাইজ করা; ভ্যাকুয়াম ইন্টারপ্টার একটি APG-প্রসেস ইপোক্সি রজন অন্তরক সিলিন্ডার ব্যবহার করে, চমৎকার ক্রিপেজ কর্মক্ষমতা এবং পরিবেশগত অফার করে অভিযোজনযোগ্যতা

3. GB/T1984-2014 "হাই ভোল্টেজ সার্কিট ব্রেকার", JB3855-1996 "3.6~40.5KV ইনডোর হাই ভোল্টেজ কঠোরভাবে মেনে চলে ভ্যাকুয়াম সার্কিট ব্রেকার", DL/T403-2000 "12~40.5KV ভ্যাকুয়াম সার্কিট ব্রেকার্স অর্ডারিং টেকনিক্যাল কন্ডিশন", এবং IEC62271-100:2008 আন্তর্জাতিক মান, এবং একাধিক প্রামাণিক পরীক্ষা এবং সার্টিফিকেশন পাস করেছে।

4. চীনে উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামের পেশাদার প্রস্তুতকারক হিসাবে, Usune একটি মানসম্মত উৎপাদন কারখানা, এবং প্রতিটি সার্কিট ব্রেকার কারখানা ছাড়ার আগে কঠোর পরীক্ষার মধ্য দিয়ে যায়। একটি নির্ভরযোগ্য হিসাবে সরবরাহকারী, এটি ব্যবহারকারীদের জন্য কোনো উদ্বেগ দূর করে ব্যাপক বিক্রয়োত্তর সেবা এবং প্রযুক্তিগত সহায়তা প্রদান করে।

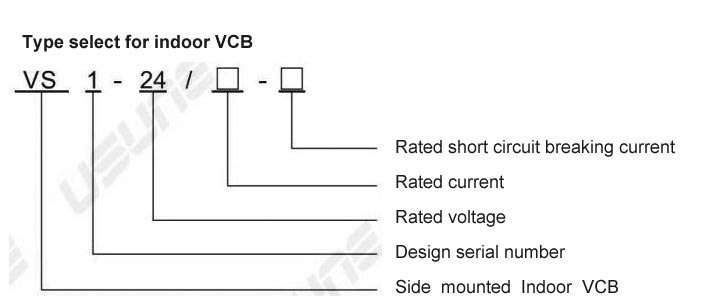

পণ্য বিশেষ উল্লেখ এবং প্রযুক্তিগত পরামিতি

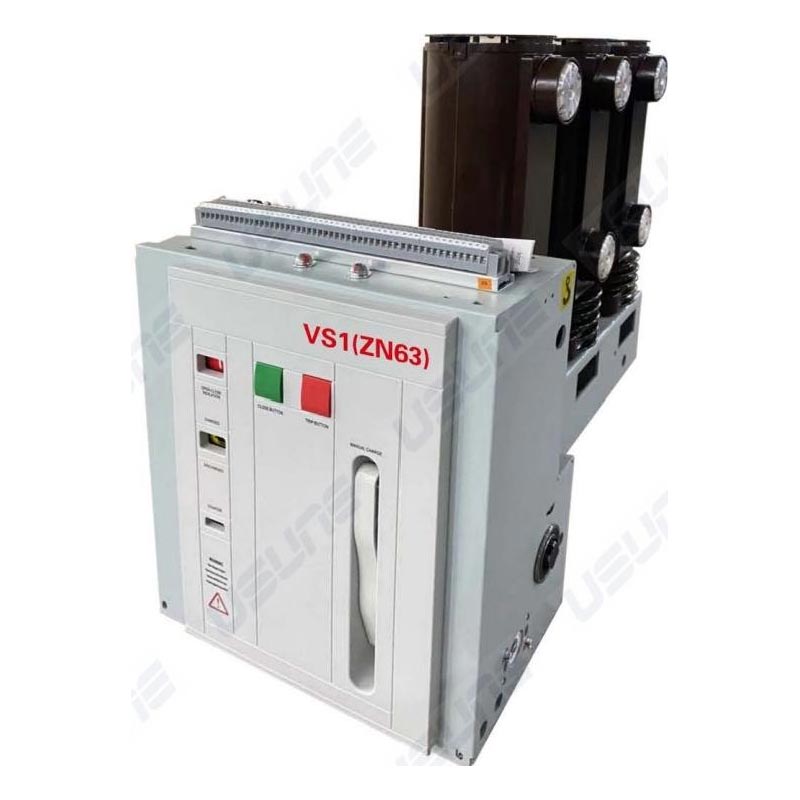

Usune পাশ্বর্ীয় প্রকার ভ্যাকুয়াম সার্কিট ব্রেকার একটি সম্পূর্ণ পরিসীমা নির্দিষ্টকরণ এবং স্থিতিশীল কর্মক্ষমতা প্রদান করে। প্রধান প্রযুক্তিগত পরামিতি (প্রাথমিক রেফারেন্স হিসাবে VS1(ZN63)-24 সিরিজ গ্রহণ করা) নীচের টেবিলে দেখানো হয়েছে:

গঠন এবং ফাংশন

1. সামগ্রিক কাঠামো

অপারেটিং মেকানিজম এবং আর্ক-এক্সটিংগুইশিং চেম্বার একটি সমন্বিত কাঠামোতে সাজানো হয়েছে, প্রধান পরিবাহী সার্কিট একটি তিন-ফেজ মেঝে-মাউন্ট করা প্রকার। ভ্যাকুয়াম আর্ক-এক্সটিংগুইশিং চেম্বার দ্রাঘিমাভাবে একটি এপিজি-প্রসেসড ইপোক্সি রজন টিউবুলার ইনসুলেটিং সিলিন্ডারের মধ্যে ইনস্টল করা, চমৎকার ক্রিপেজ কর্মক্ষমতা প্রদান করে, চাপ-নির্বাপক চেম্বারের পৃষ্ঠে ধুলো জমা কমানো, বাহ্যিক কারণের প্রভাব এড়ানো, এবং এমনকি আর্দ্র এবং ভারী দূষিত পরিবেশেও ভাল নিরোধক নিশ্চিত করা। VS1-12 সিরিজ একটি নির্দিষ্ট ইনস্টলেশন টাইপ, স্থির সুইচগিয়ারের জন্য উপযুক্ত, এবং স্বাধীনভাবে ব্যবহার করা যেতে পারে বা রিং নেটওয়ার্ক পাওয়ার সাপ্লাই, বক্স-টাইপ ট্রান্সফরমার এবং অন্যান্য সিস্টেম।

2. অপারেটিং মেকানিজম

ল্যাটারাল টাইপ ভ্যাকুয়াম সার্কিট ব্রেকার একটি প্ল্যানার স্প্রিং-চালিত মেকানিজম ব্যবহার করে, যা ম্যানুয়াল এবং উভয়কেই সমর্থন করে বৈদ্যুতিক শক্তি সঞ্চয়স্থান। অপারেটিং মোটরটি আর্ক-নির্বাপক চেম্বারের সামনের ক্যাবিনেটের মধ্যে রাখা হয়, পাঁচটি অ্যাসেম্বলি স্পেসে বিভক্ত, প্রতিটি হাউজিং এনার্জি স্টোরেজ, ট্রান্সমিশন, ট্রিপিং এবং বাফার উপাদান। আর্ক-নির্বাপক চেম্বার এবং অপারেটিং মেকানিজমের সমন্বিত নকশা উচ্চ মাত্রার মিল নিশ্চিত করে অপারেশনাল কর্মক্ষমতা এবং চাপ-নির্বাপক চেম্বারের খোলার এবং বন্ধ করার প্রয়োজনীয়তার মধ্যে, হ্রাস করা মধ্যবর্তী পদক্ষেপ, শক্তি খরচ এবং শব্দ কমানো, এবং সার্কিট ব্রেকারের কার্যকারিতা উন্নত করা নির্ভরযোগ্যতা

অ্যাপ্লিকেশন পরিবেশ

পার্শ্বীয় প্রকার ভ্যাকুয়াম সার্কিট ব্রেকার অভ্যন্তরীণ পরিবেশের জন্য উপযুক্ত এবং নিম্নলিখিতগুলি অবশ্যই পূরণ করতে হবে প্রয়োজনীয়তা: পরিবেষ্টিত তাপমাত্রা -15℃ থেকে +40℃; দৈনিক গড় আপেক্ষিক আর্দ্রতা ≤95%, মাসিক গড় ≤90%; উচ্চতা ≤1000 মি; ভূমিকম্পের তীব্রতা ≤8 ডিগ্রি; এবং উল্লেখযোগ্য ধুলো, ক্ষয়কারী গ্যাস বা অন্যান্য দূষণের অনুপস্থিতি। দ্রষ্টব্য: এর সাথে পূর্বে পরামর্শের ভিত্তিতে এই প্রয়োজনীয়তাগুলি অতিক্রমকারী অ্যাপ্লিকেশনগুলির জন্য কাস্টমাইজেশন প্রয়োজন৷ প্রস্তুতকারক

ইনস্টলেশন এবং কমিশনিং

পার্শ্বীয় প্রকার ভ্যাকুয়াম সার্কিট ব্রেকারগুলি কারখানা ছাড়ার আগে কঠোর পরীক্ষার মধ্য দিয়ে যায়। শক্তি যোগানোর আগে প্রাথমিক সার্কিট, নিম্নলিখিত প্রস্তুতি তৈরি করা আবশ্যক:

1. ক্ষতির জন্য সরঞ্জাম পরীক্ষা করুন; ক্ষতিগ্রস্ত হলে, এটি ব্যবহার বন্ধ করুন।
2. যেকোনো দূষিত পদার্থের অন্তরণ পৃষ্ঠ পরিষ্কার করুন।
3. স্থিতি স্বাভাবিক আছে তা পর্যবেক্ষণ করে ম্যানুয়ালি শক্তি সঞ্চয় এবং খোলার/বন্ধ ফাংশন পরিচালনা করুন।
4. অপারেটিং পাওয়ার সাপ্লাই ব্যবহার করে কাজ করুন, নিশ্চিত করুন যে স্থিতি স্বাভাবিক।
5. স্পেসিফিকেশন অনুযায়ী হ্যান্ডকার্ট-টাইপ সার্কিট ব্রেকার অগ্রিম/প্রত্যাহার করুন এবং নিশ্চিত করুন যে অবস্থান সঠিক অবস্থানে পৌঁছানোর পর নির্দেশক স্বাভাবিক।

দ্রষ্টব্য: একটি ক্লোজিং ইন্টারলকিং ডিভাইস ব্যবহার করার সময়, বন্ধ করার আগে এটি আনলক করার জন্য পাওয়ার অবশ্যই সংযুক্ত থাকতে হবে।

ব্যবহারিক আবেদন মামলা

কেস স্টাডি: চীনের একটি বড় শিল্প ও খনির উদ্যোগে আবেদন

চীনের একটি বৃহৎ ইস্পাত এন্টারপ্রাইজের একটি জটিল শক্তি ব্যবস্থা রয়েছে যার সরঞ্জাম পরিচালনার জন্য উচ্চ প্রয়োজনীয়তা রয়েছে ফ্রিকোয়েন্সি এবং শর্ট সার্কিট বর্তমান নিয়ন্ত্রণ। একাধিক সরবরাহকারীর তুলনা করার পর, Usune VS1(ZN63)-24 সিরিজ সার্কিট ব্রেকারকে পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য মূল সুরক্ষা ডিভাইস হিসাবে নির্বাচিত করা হয়েছিল। যেহেতু তার 2024 সালে কমিশনিং, সিস্টেমটি 12 মাসেরও বেশি সময় ধরে কোনো ব্যর্থতা ছাড়াই স্থিরভাবে কাজ করেছে, সফলভাবে পরিচালনা করছে তিনটি শর্ট-সার্কিট ফল্ট, কার্যকরভাবে সরঞ্জাম রক্ষা এবং বিদ্যুৎ বিভ্রাট ক্ষতি প্রতিরোধ। কোম্পানি অত্যন্ত পণ্যের কর্মক্ষমতা এবং প্রস্তুতকারকের দ্বারা প্রদত্ত ইনস্টলেশন এবং কমিশনিং পরিষেবাগুলিকে স্বীকৃতি দেয়৷

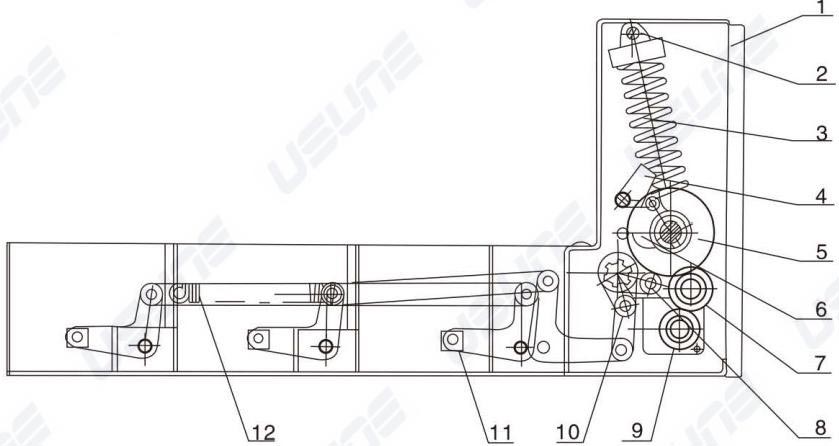

1. সুইচ বক্স
2. ল্যাশ বল্টু
3. ক্লোজিং স্প্রিং
4. ক্লোজিং ফিটিংস
5. অভ্যন্তরীণ বৈদ্যুতিক তারের প্রধান
6. ক্যাম মেকানিজম/মেকানিজমের অপারেশন
7. গিয়ার চাকা সংক্রমণ প্রক্রিয়া
8. ইনপুট সংযোগ লিভার
9.চার্জড মোটর
10. ফোরলেভার ট্রান্সমিশন মেকানিজম
11. ট্রান্সমিশন ব্লক
12. ট্রিপিং মেকানিজম

সরবরাহকারী এবং প্রস্তুতকারকের প্রতিশ্রুতি: Usune, উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামের পেশাদার প্রস্তুতকারক হিসাবে চীন, একটি প্রমিত কারখানা এবং একটি পেশাদার R&D, উত্পাদন, এবং বিক্রয়োত্তর দল রয়েছে। একটি নির্ভরযোগ্য হিসাবে সরবরাহকারী, আমরা "গুণমান প্রথম, গ্রাহক সর্বাগ্রে" নীতি মেনে চলি, কঠোরভাবে সমস্ত দিক নিয়ন্ত্রণ করে পণ্য মান এবং ব্যবহারকারীর চাহিদা পূরণ নিশ্চিত করার জন্য উত্পাদন; আমরা সহ ব্যাপক বিক্রয়োত্তর পরিষেবা প্রদান করি অন-সাইট ইনস্টলেশন নির্দেশিকা, কমিশনিং, রক্ষণাবেক্ষণ, এবং প্রযুক্তিগত প্রশিক্ষণ, এবং ক্রমাগত উদ্ভাবন এবং পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন শিল্পের উন্নয়নে সহায়তা করার জন্য আমাদের পণ্যগুলিকে অপ্টিমাইজ করুন।
