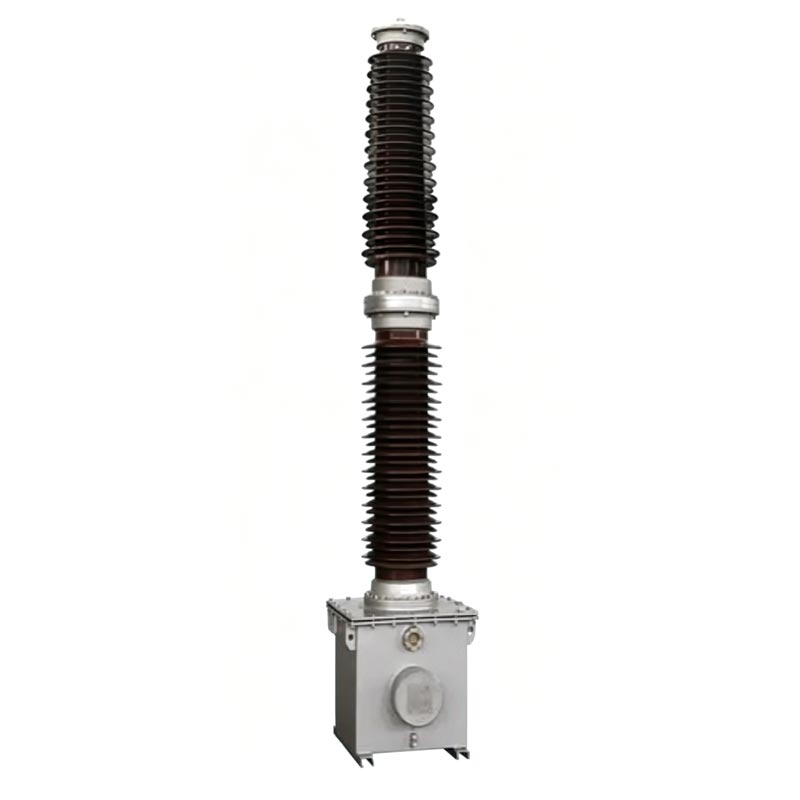

আউটডোর ভোল্টেজ ট্রান্সফরমার

Usune TYD সিরিজের আউটডোর ভোল্টেজ ট্রান্সফরমার 35kV থেকে 220kV পর্যন্ত সমস্ত ভোল্টেজ লেভেল কভার করে, উচ্চ-ভোল্টেজকে রূপান্তর করে সিস্টেমগুলিকে 100/√3 V বা 100 V স্ট্যান্ডার্ড লো-ভোল্টেজ সিগন্যাল এনার্জি মিটারিং, ভোল্টেজ পরিমাপের প্রয়োজন মেটাতে, রিলে সুরক্ষা, এবং গ্রিড সিঙ্ক্রোনাইজেশন যাচাইকরণ। ঐতিহ্যগত ইলেক্ট্রোম্যাগনেটিক ভোল্টেজ ট্রান্সফরমারের তুলনায়, এই পণ্যটিতে পাওয়ার লাইন ক্যারিয়ার কমিউনিকেশন কাপলিং এর বৈশিষ্ট্যও রয়েছে, ফেরেরসোন্যান্স সমস্যা এড়ানো। তার সামগ্রিক কাঠামোটি নির্ভরযোগ্য, উচ্চ-ভোল্টেজ পাওয়ার গ্রিডগুলির দীর্ঘমেয়াদী নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করে, এটিকে একটি মূল করে তোলে স্মার্ট গ্রিড নির্মাণের জন্য সমর্থনকারী ডিভাইস।

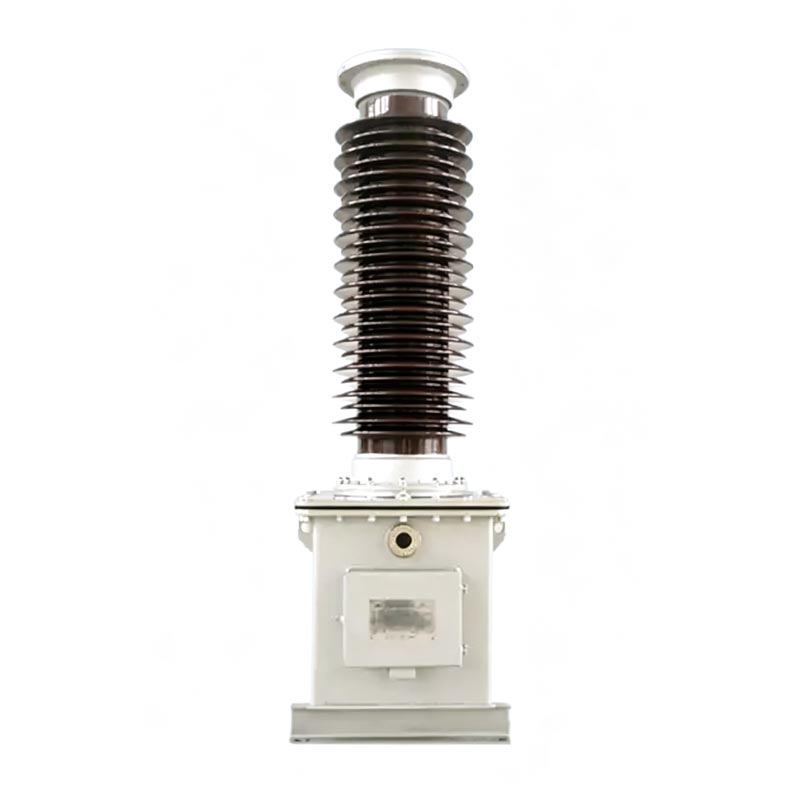

ক্যাপাসিটর ভোল্টেজ ট্রান্সফরমার

TYD-35 (66, 110/220)kV-0.01 (0.02)

সাধারণ নির্দেশাবলী

পণ্য মডেল ব্যাখ্যা

TYD সিরিজের মডেল কোডগুলি স্পষ্টভাবে পণ্যের পরামিতি এবং প্রযোজ্য পরিস্থিতিগুলিকে সংজ্ঞায়িত করে, প্রকৌশলকে সহজতর করে নির্বাচন এবং অন-সাইট ইনস্টলেশন। কোডিং নিয়ম নিম্নরূপ:

1. মডেল স্ট্রাকচার: TYD ① – ② ③

- TYD: ক্যাপাসিটিভ ভোল্টেজ ট্রান্সফরমারের কোড
- ①: সিস্টেমের রেটেড ফেজ ভোল্টেজ (ইউনিট: kV)
- ②: ভোল্টেজ বিভাজকের রেটেড ক্যাপাসিট্যান্স (একক: μF, ঐচ্ছিক 0.01μF, 0.02μF)
- ③: কার্যকরী বৈশিষ্ট্য প্রত্যয় কোড

2. প্রত্যয় কোড ব্যাখ্যা:

- H: দূষণ-প্রতিরোধী প্রকার, ভারী দূষিত এলাকার জন্য উপযুক্ত
- G: উচ্চ-উচ্চতার ধরন, 2000 মিটার উচ্চতার উপরে এলাকার জন্য উপযুক্ত
- F: নিরপেক্ষ বিন্দু অ-কার্যকরভাবে গ্রাউন্ডেড সিস্টেমের জন্য উপযুক্ত

3. আদর্শ মডেল উদাহরণ

TYD110/√3-0.02FH, একটি 110kV ভোল্টেজ স্তরের প্রতিনিধিত্ব করে, একটি ভোল্টেজ ডিভাইডার রেটেড ক্যাপাসিট্যান্স 0.02μF, এর জন্য উপযুক্ত নিরপেক্ষ পয়েন্ট অ-কার্যকরভাবে গ্রাউন্ডেড সিস্টেম এবং ক্লাস ডি দূষণ পরিবেশ, একটি ক্যাপাসিটিভ ভোল্টেজ ট্রান্সফরমার।

মূল ফাংশন

1. সুনির্দিষ্ট মিটারিং এবং ভোল্টেজ পরিমাপ

উচ্চ-নির্ভুলতা ভোল্টেজ অধিগ্রহণ এবং শক্তি মিটারিং সক্ষম করে, পাওয়ার গ্রিডের সঠিক নিষ্পত্তি নিশ্চিত করে খরচ ডেটা।

2. পাওয়ার গ্রিড সুরক্ষা এবং স্বয়ংক্রিয় নিয়ন্ত্রণ

রিলে সুরক্ষা, পাওয়ার গ্রিড স্বয়ংক্রিয় নিয়ন্ত্রণ এবং সিঙ্ক্রোনাইজেশনের জন্য স্থিতিশীল ভোল্টেজ সংকেত সরবরাহ করে যাচাইকরণ, সিস্টেমের ত্রুটিগুলির দ্রুত প্রতিক্রিয়া সক্ষম করে৷

3. পাওয়ার লাইন কমিউনিকেশন কাপলিং

পাওয়ার লাইন ক্যারিয়ার যোগাযোগের জন্য একটি কাপলিং ক্যাপাসিটর হিসাবে কাজ করে, পাওয়ার লাইন সিগন্যাল ট্রান্সমিশন ছাড়াই অর্জন করে অতিরিক্ত ওয়্যারিং।

এক্সিকিউশন স্ট্যান্ডার্ড

আউটডোর ভোল্টেজ ট্রান্সফরমারের সম্পূর্ণ উত্পাদন এবং পরীক্ষার প্রক্রিয়া কঠোরভাবে জাতীয় মেনে চলে প্রামাণিক মান, সম্পূর্ণরূপে পূরণ করা ইঞ্জিনিয়ারিং গ্রহণযোগ্যতা বৈশিষ্ট্য:
- GB/T20840.1-2010 "ইন্সট্রুমেন্ট ট্রান্সফরমার - পার্ট 1: সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা"
- GB/T20840.5-2013 "ইন্সট্রুমেন্ট ট্রান্সফরমার - পার্ট 5: ক্যাপাসিটিভ ভোল্টেজের জন্য সম্পূরক প্রযুক্তিগত প্রয়োজনীয়তা ট্রান্সফরমার"
- GB/T19749-2005 "কাপল্ড ক্যাপাসিটার এবং ক্যাপাসিটিভ ভোল্টেজ ডিভাইডার"

প্রযোজ্য পরিবেশগত শর্তাবলী

আউটডোর ভোল্টেজ ট্রান্সফরমারটি চমৎকার পরিবেশগত অভিযোজনযোগ্যতা নিয়ে গর্ব করে এবং জটিলতায় স্থিরভাবে কাজ করতে পারে বহিরঙ্গন অবস্থার। স্ট্যান্ডার্ড প্রযোজ্য পরামিতি নিম্নরূপ:
- ইনস্টলেশন পরিস্থিতি: অভ্যন্তরীণ এবং বহিরঙ্গন উভয় ব্যবহারের জন্য উপযুক্ত
- পরিবেষ্টিত তাপমাত্রা: -40℃～+45℃ (বিশেষ শর্ত কাস্টমাইজ করা এবং আলোচনা করা যেতে পারে)
- সর্বোচ্চ বাতাসের গতি: ≤150 কিমি/ঘন্টা
- রেটেড উচ্চতা: ≤2000m (জি-টাইপ উচ্চ-উচ্চতা সংস্করণ উচ্চ উচ্চতায় অভিযোজিত)
- আইসিং বেধ: ≤10 মিমি
- দূষণ বিরোধী রেটিং: স্ট্যান্ডার্ড ক্লাস ডি (ক্রিপেজ দূরত্ব ≥ 43.3 মিমি/কেভি), ঐচ্ছিক ক্লাস ই (ক্রিপেজ দূরত্ব ≥ 53.7 মিমি/কেভি)

পণ্যের কাঠামোগত সুবিধা

Usune TYD সিরিজ CVT একটি মডুলার সমন্বিত কাঠামো গ্রহণ করে, যার মধ্যে দুটি মূল অংশ রয়েছে: একটি ক্যাপাসিটিভ ভোল্টেজ বিভাজক এবং একটি ইলেক্ট্রোম্যাগনেটিক ডিভাইস। গঠন শক্তিশালী এবং টেকসই:

1. উচ্চ-শক্তি ক্যাপাসিটিভ ভোল্টেজ বিভাজক

একটি উচ্চ-মানের পাতলা-ফিল্ম এবং ক্যাপাসিটর কাগজ যৌগিক অস্তরক ব্যবহার করে। একাধিক ক্যাপাসিটর উপাদান হয় চীনামাটির বাসন বুশিংয়ের ভিতরে সিরিজে সংযুক্ত, উচ্চ-মানের অন্তরক তেল দিয়ে ভ্যাকুয়াম-অন্তর্ভুক্ত। সম্পূর্ণরূপে অভ্যন্তরীণ ভোল্টেজের স্থিতিশীলতা বজায় রাখার জন্য তেল নির্মূল করার জন্য সিল করা কাঠামো একটি তেল ক্ষতিপূরণ ডিভাইস দিয়ে সজ্জিত ফুটো এবং আর্দ্রতা সমস্যা। বল্টু সমাবেশ কাঠামো সুবিধাজনক ইনস্টলেশন এবং একটি নিরাপদ সংযোগ নিশ্চিত করে।

2. ইন্টিগ্রেটেড ইলেক্ট্রোম্যাগনেটিক ডিভাইস

একটি অন্তর্নির্মিত মধ্যবর্তী ট্রান্সফরমার, ক্ষতিপূরণকারী চুল্লি, এবং দ্রুত-স্যাচুরেটিং রিঅ্যাক্টর ড্যাম্পার অন্তর্ভুক্ত, সমস্ত সিল করা একটি তেল ভর্তি ইস্পাত ট্যাংক মধ্যে. কারখানা ছাড়ার আগে এটি লো-ভোল্টেজ ডিভাইডারের সাথে প্রাক-একত্রিত হয়, নিরোধক তেল ব্যবস্থার সম্পূর্ণ বিচ্ছিন্নতা নিশ্চিত করা এবং পারস্পরিক হস্তক্ষেপ দূর করা।

3. নিরাপত্তা সুরক্ষা নকশা

ডেডিকেটেড স্যাঁতসেঁতে, গ্রাউন্ডিং এবং স্পষ্ট চিহ্ন সহ ক্যারিয়ার ওয়েভ টার্মিনাল দিয়ে সজ্জিত। একাধিক প্রতিরক্ষামূলক কাঠামো কার্যকরভাবে নিরাপত্তা ঝুঁকি যেমন উচ্চ-ভোল্টেজ ফুটো এবং গৌণ সরঞ্জামের ক্ষতি প্রতিরোধ করে।

ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন ক্যাস

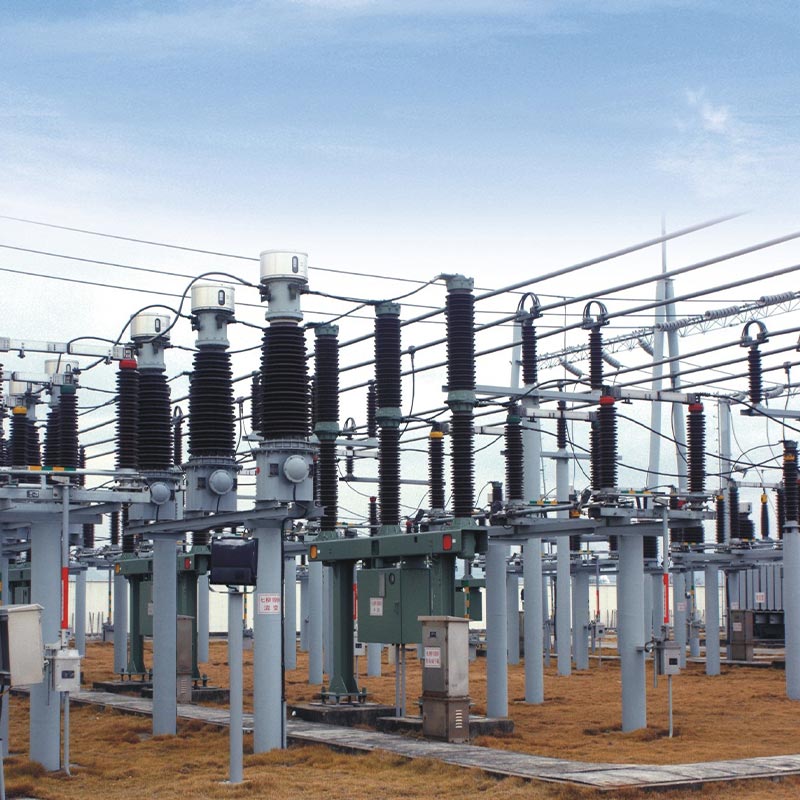

উচ্চ-ভোল্টেজ সিভিটি সরঞ্জামের উচ্চ-মানের সরবরাহকারী হিসাবে, ইউসুনের টিওয়াইডি সিরিজের ভোল্টেজ ট্রান্সফরমারগুলি Zhoushan, Zhejiang প্রদেশে 110kV শহুরে পাওয়ার গ্রিড সংস্কারের একটি মূল প্রকল্পে সফলভাবে প্রয়োগ করা হয়েছে। দ প্রকল্পটি স্থানীয় জটিল অপারেটিং অবস্থার জন্য উপযুক্ত TYD110/√3-0.02FH ক্লাসিক মডেল নির্বাচন করেছে ভারী দূষণ সহ উপকূলীয় এলাকা এবং একটি অ-কার্যকরভাবে গ্রাউন্ডেড নিউট্রাল পয়েন্ট।
এই সাবস্টেশনের মূল সরঞ্জামগুলি অস্থির ভোল্টেজ পরিমাপ এবং দুর্বল অ্যান্টি-হস্তক্ষেপের কারণে ভুগছিল ক্ষমতা Usune TYD সিরিজের CVT-এর সাথে CVT গুলি প্রতিস্থাপন করার পরে, সরঞ্জামগুলি আরও জন্য স্থিরভাবে কাজ করছে 3 বছরেরও বেশি, সঠিক মিটারিং এবং স্থিতিশীল সিগন্যাল আউটপুট বজায় রাখা এমনকি কঠোর পরিবেশেও যেমন উচ্চ আর্দ্রতা, লবণ স্প্রে, এবং শক্তিশালী বাতাস। এটি সাবস্টেশন রিলে সুরক্ষা এবং ক্যারিয়ারের জন্য নির্ভরযোগ্য সমর্থন প্রদান করে যোগাযোগ, কার্যকরভাবে আঞ্চলিক পাওয়ার গ্রিড অপারেশন নির্ভরযোগ্যতা উন্নত, সরঞ্জাম হ্রাস ব্যর্থতার হার, এবং পণ্যের চমৎকার আবহাওয়া প্রতিরোধের এবং দূষণ প্রতিরোধের কার্যকারিতা সম্পূর্ণরূপে যাচাই করা।

অপারেশন এবং রক্ষণাবেক্ষণ স্পেসিফিকেশন

1. মূল অপারেটিং পরামিতি

- দীর্ঘমেয়াদী অপারেশন: 1.2 বার রেটেড ভোল্টেজ (1.2Un)
- স্বল্পমেয়াদী ওভারলোড: 1.5Un ভোল্টেজে 30 সেকেন্ডের জন্য কাজ করতে পারে
- F-টাইপ ডেডিকেটেড: 1.9Un ভোল্টেজে 8 ঘন্টা একটানা কাজ করতে পারে

2. দৈনিক রক্ষণাবেক্ষণের প্রয়োজনীয়তা

- নিরোধক তেল ফুটো প্রতিরোধ করার জন্য নিয়মিতভাবে সরঞ্জামের সিল করার অবস্থা পরীক্ষা করুন;
- ড্যাম্পিং টার্মিনাল d1 এবং d2 এর নির্ভরযোগ্য সংযোগ নিশ্চিত করুন; ওপেন সার্কিট অপারেশন কঠোরভাবে নিষিদ্ধ;
- ক্যারিয়ার সরঞ্জামের সাথে সংযুক্ত না হলে, N এবং X টার্মিনালগুলি অবশ্যই নির্ভরযোগ্যভাবে শর্ট সার্কিট করা উচিত;
- সিলিং বোল্ট এবং তেল ভর্তি গর্ত সিলিং কাঠামোর অননুমোদিত বিচ্ছিন্নকরণ নিষিদ্ধ;
- তেলের কারণে নিরাপত্তার ঝুঁকি এড়াতে নিয়মিত তেলের নমুনা এবং ইলেক্ট্রোম্যাগনেটিক ইউনিটের পরীক্ষার প্রয়োজন নেই স্তর ড্রপ

পণ্যের মাত্রা।

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

FAQ

প্রশ্ন 1: Usune TYD সিরিজ CVT কমিশন করার আগে কোন মূল পরীক্ষাগুলি সম্পন্ন করতে হবে?

তিনটি মূল পরীক্ষা অবশ্যই DL/T596-1996 মান অনুযায়ী সম্পন্ন করতে হবে: প্রথমত, ক্যাপাসিট্যান্স এবং ডাইলেকট্রিক ক্যাপাসিটর বিভাজকের ক্ষতি অবশ্যই পরীক্ষা করতে হবে, ক্যাপাসিট্যান্স মানটি নেমপ্লেট থেকে ≤2% এবং অস্তরক ক্ষতি স্পর্শক ≤0.002। দ্বিতীয়ত, ইলেক্ট্রোম্যাগনেটিক ইউনিটের ইনসুলেশন রেজিস্ট্যান্স অবশ্যই a ব্যবহার করে পরীক্ষা করা উচিত 2500V megohmmeter, প্রতিটি টার্মিনালের স্থল ≥500MΩ এর অন্তরণ প্রতিরোধের সাথে। তৃতীয়ত, নির্ভুলতা ক্রমাঙ্কন বিপথগামী ক্যাপাসিট্যান্স হস্তক্ষেপ কমাতে এবং নিশ্চিত করতে উচ্চ-ভোল্টেজ লিডের কোণ বাড়ানোর জন্য পরীক্ষার প্রয়োজন হয় পরিমাপের নির্ভুলতা।

প্রশ্ন 2: আউটডোর ভোল্টেজ ট্রান্সফরমারের অন-সাইট ইনস্টলেশনের জন্য কী কী সতর্কতা রয়েছে?

প্রথমত, ক্যাপাসিটর বিভাজক এবং ইলেক্ট্রোম্যাগনেটিক ডিভাইসটি একটি ম্যাচিং সেট এবং অবশ্যই ইনস্টল করতে হবে নেমপ্লেট নম্বর; তারা ইচ্ছামত বিনিময় করা যাবে না. দ্বিতীয়ত, ইলেক্ট্রোম্যাগনেটিক ইউনিটের উত্তোলন ছিদ্র উত্তোলনের জন্য তেল ট্যাঙ্ক ব্যবহার করা আবশ্যক; সরঞ্জাম প্রতিরোধ করার জন্য ক্যাপাসিটর চীনামাটির বাসন হাতা উত্তোলন নিষিদ্ধ ক্ষতি তৃতীয়ত, ভিত্তি অবশ্যই M20 উচ্চ-শক্তির বোল্ট দিয়ে স্থির করতে হবে এবং সরঞ্জামের সামগ্রিক কাত হওয়া আবশ্যক 2/1000 মিমি অতিক্রম না। চতুর্থ, নিশ্চিত করুন যে X টার্মিনালটি নির্ভরযোগ্যভাবে গ্রাউন্ডেড এবং স্যাঁতসেঁতে টার্মিনালটি নিরাপদে রয়েছে সরঞ্জামের ক্ষতি এড়াতে সংযুক্ত।

Q3: H, G, এবং F প্রত্যয় মডেলগুলি কোন পরিস্থিতিতে উপযুক্ত?

H হল দূষণ বিরোধী প্রকার, উপকূলীয় অঞ্চলের মতো ভারী দূষিত এবং অত্যন্ত ক্ষয়কারী পরিবেশের জন্য উপযুক্ত এবং শিল্প খনি; G হল উচ্চ-উচ্চতার ধরন, উচ্চ-উচ্চতা, নিম্ন-ভোল্টেজ এবং নিম্ন-তাপমাত্রার জন্য অপ্টিমাইজ করা হয়েছে পরিবেশ, 2000m এর উপরে এলাকার জন্য উপযুক্ত; F হল সিস্টেম-অভিযোজিত প্রকার, বিশেষভাবে নিরপেক্ষ-বিন্দুর জন্য ডিজাইন করা হয়েছে অ-কার্যকরভাবে গ্রাউন্ডেড পাওয়ার সিস্টেম, শক্তিশালী ওভারভোল্টেজ সহনশীলতা সহ, বিশেষ পাওয়ার গ্রিডের জন্য উপযুক্ত অপারেটিং শর্তাবলী

কারখানার শক্তি এবং পরিষেবা গ্যারান্টি

Zhejiang Usune ইলেকট্রিক হল একটি পেশাদার উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম কারখানা যা R&D, উৎপাদন, এবং বিক্রয়। উচ্চ-ভোল্টেজ ট্রান্সফরমার ক্ষেত্রে বছরের অভিজ্ঞতার সাথে, এটি একটি সম্পূর্ণ উত্পাদন ব্যবস্থার অধিকারী এবং কঠোর মানের পরিদর্শন প্রক্রিয়া। সমস্ত TYD পণ্য স্থিতিশীল নিশ্চিত করে জাতীয় মান পরীক্ষায় উত্তীর্ণ হয়েছে কর্মক্ষমতা এবং উচ্চ খরচ-কার্যকারিতা। মানসম্মত পণ্য এবং কাস্টমাইজড সমাধান অনুযায়ী প্রদান করা যেতে পারে বিভিন্ন ভোল্টেজ স্তর, পরিবেশগত অবস্থা এবং পাওয়ার গ্রিড প্রয়োজনীয়তা, নির্ভরযোগ্য উচ্চ-ভোল্টেজ প্রদান করে গ্লোবাল পাওয়ার প্রকল্পের জন্য সহায়ক সরঞ্জাম।
