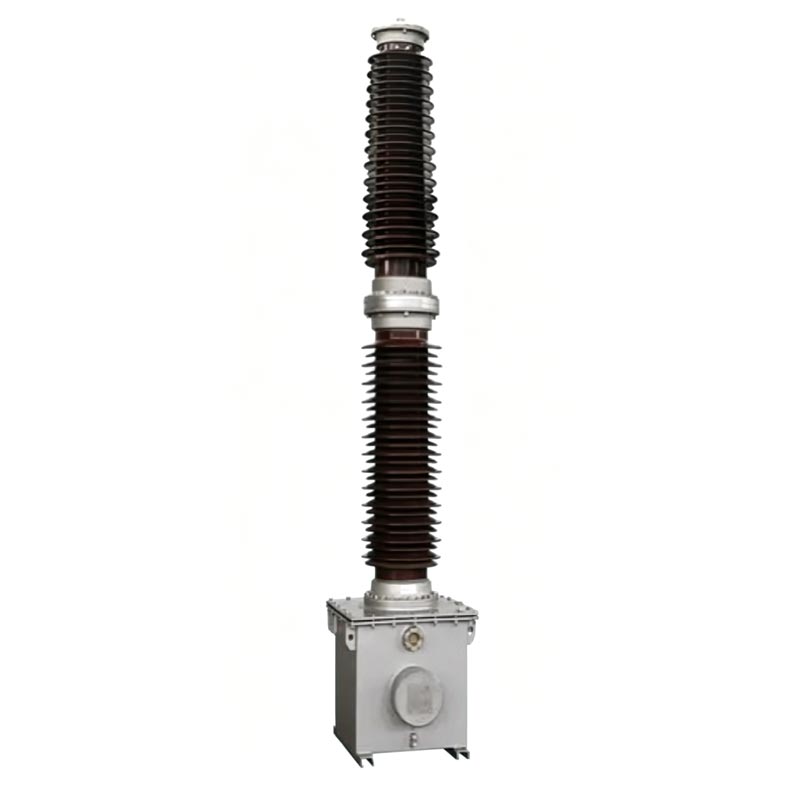

110 kV Pt ভোল্টেজ ট্রান্সফরমার

Usune TYD সিরিজ 110 kV Pt ভোল্টেজ ট্রান্সফরমার একটি উচ্চ-পারফরম্যান্স ক্যাপাসিটিভ ভোল্টেজ ট্রান্সফরমার বিশেষভাবে 110kV উচ্চ-ভোল্টেজ পাওয়ার গ্রিডের জন্য ডিজাইন করা হয়েছে। পণ্য ক্যাপাসিটিভ ভোল্টেজ বিভাগের নীতি এবং একটি সম্পূর্ণরূপে গ্রহণ করে সীলমোহরযুক্ত তেল-নিমজ্জিত কাঠামো, ঐতিহ্যবাহী ট্রান্সফরমারগুলির ত্রুটিগুলি যেমন বড় আকার এবং দুর্বল এড়ানো হস্তক্ষেপ বিরোধী, এবং চমৎকার দূষণ প্রতিরোধের, নিম্ন-তাপমাত্রা সহনশীলতা এবং বায়ু প্রতিরোধের অধিকারী। এই সরঞ্জাম পরিমাপ, সুরক্ষা, এবং ক্যারিয়ার যোগাযোগ যুগল ফাংশন সংহত করে, এবং এটি একটি মূল সমর্থনকারী 110kV পাওয়ার ট্রান্সমিশন এবং ট্রান্সফরমেশন সিস্টেমের বুদ্ধিমান অপারেশন এবং রক্ষণাবেক্ষণের জন্য ডিভাইস।

110 kV Pt ভোল্টেজ ট্রান্সফরমার কঠোরভাবে জাতীয় মান GB/T20840.1-2010, GB/T20840.5-2013, এবং মেনে চলে GB/T19749-2005। এর নকশা, উত্পাদন এবং পরীক্ষার প্রক্রিয়াগুলি প্রমিত, এবং সমস্ত কর্মক্ষমতা পরামিতি পূরণ করে শক্তি সরঞ্জাম জন্য প্রতিরোধমূলক পরীক্ষার স্পেসিফিকেশন.

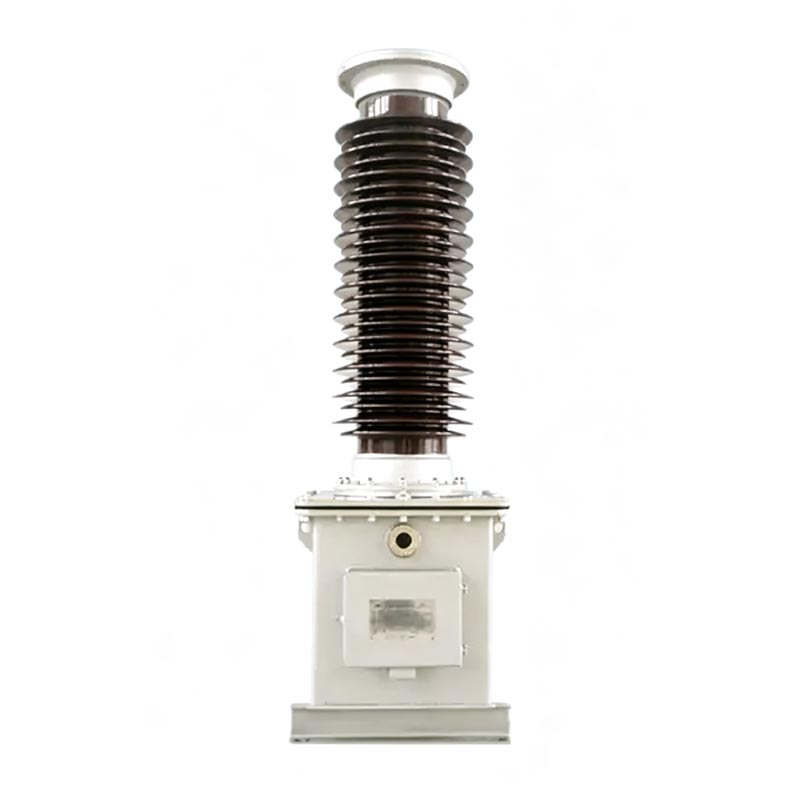

ক্যাপাসিটর ভোল্টেজ ট্রান্সফরমার

TYD-35 (66, 110/220)kV-0.01 (0.02)

সাধারণ নির্দেশাবলী

পণ্য মডেল ব্যাখ্যা

- TYD: ক্যাপাসিটিভ ভোল্টেজ ট্রান্সফরমারের জন্য বিশেষ কোড
- 110/3: সিস্টেমের রেটেড ফেজ ভোল্টেজ যার সাথে এটি সামঞ্জস্যপূর্ণ তা হল 110kV
- 0.02: ক্যাপাসিটিভ ভোল্টেজ বিভাজকের রেটেড ক্যাপাসিট্যান্স হল 0.02μF
- প্রত্যয় চরিত্রগত কোড: H - দূষণ বিরোধী প্রকার; G - উচ্চ-উচ্চতার ধরন (2000 মিটারের উপরে উচ্চতার জন্য উপযুক্ত); F - নিরপেক্ষ বিন্দু অ-কার্যকরভাবে গ্রাউন্ডেড সিস্টেমের জন্য উপযুক্ত

উদাহরণ: TYD110/3-0.02FH 110kV নিউট্রাল পয়েন্টের জন্য উপযুক্ত একটি ক্যাপাসিটিভ ভোল্টেজ ট্রান্সফরমার উপস্থাপন করে অ-কার্যকরভাবে গ্রাউন্ডেড পাওয়ার গ্রিড, 0.02μF রেটযুক্ত ক্যাপাসিট্যান্স এবং উচ্চ দূষণ বিরোধী রেটিং সহ।

মূল গঠন উপাদান

1. ক্যাপাসিটিভ ভোল্টেজ বিভাজক

কাপলিং ক্যাপাসিটর এবং ভোল্টেজ বিভাজক ক্যাপাসিটরগুলি একসাথে স্ট্যাক করা হয়। ক্যাপাসিটরের একাধিক সেট উপাদানগুলি চীনামাটির বাসন বুশিংয়ের ভিতরে সিরিজে সংযুক্ত থাকে। এটি একটি উচ্চ-মানের পাতলা ফিল্ম এবং ক্যাপাসিটর কাগজ ব্যবহার করে যৌগিক ডাইইলেক্ট্রিক এবং ভ্যাকুয়াম উচ্চ-মানের অন্তরক তেল দিয়ে পূর্ণ। সরঞ্জাম একটি সম্পূর্ণ সিল আছে স্থিতিশীল অভ্যন্তরীণ চাপ বজায় রাখতে, তেল ফুটো প্রতিরোধের জন্য অন্তর্নির্মিত তেল ক্ষতিপূরণ ডিভাইস সহ কাঠামো, অন-সাইট স্যাম্পলিংয়ের প্রয়োজনীয়তা দূর করুন, বাহ্যিক আর্দ্রতা এবং অমেধ্যকে কার্যকরভাবে বিচ্ছিন্ন করুন এবং স্থিতিশীলতা নিশ্চিত করুন নিরোধক কর্মক্ষমতা।

2. ইলেক্ট্রোম্যাগনেটিক ডিভাইস

110 kV Pt ভোল্টেজ ট্রান্সফরমার একটি তেল-ভরা ইস্পাত ট্যাঙ্কের মধ্যে সম্পূর্ণরূপে সিল করা হয় (যা একটি হিসাবেও কাজ করে ক্যাপাসিটর বেস), একটি মধ্যবর্তী ট্রান্সফরমার, একটি ক্ষতিপূরণকারী চুল্লি এবং একটি দ্রুত-স্যাচুরেশন চুল্লি সহ দাম্পার কারখানা ছাড়ার আগে এটি লো-ভোল্টেজ বিভাজক ক্যাপাসিটরের সাথে প্রাক-একত্রিত হয়। ইলেক্ট্রোম্যাগনেটিক ইউনিট এবং ক্যাপাসিটর বিভাজকের তেল সার্কিট সম্পূর্ণ বিচ্ছিন্ন, কোন হস্তক্ষেপ এবং স্থিতিশীল অপারেশন নিশ্চিত করে। সেকেন্ডারি ওয়্যারিং এবং ক্যারিয়ার ওয়েভ টার্মিনালগুলি কেন্দ্রীয়ভাবে ট্যাঙ্কের পাশের দেওয়ালে একটি জংশন বাক্সে অবস্থিত, সহজে অন-সাইট ওয়্যারিং এবং রক্ষণাবেক্ষণের জন্য স্পষ্টভাবে লেবেলযুক্ত।

মূল পণ্য ফাংশন

1. এনার্জি মিটারিং এবং ভোল্টেজ মনিটরিং

একটি আদর্শ লো-ভোল্টেজ সিগন্যাল প্রদানের জন্য সঠিকভাবে আউটপুট নিচে নামিয়ে, পাওয়ারের জন্য নির্ভরযোগ্য ডেটা সাপোর্ট প্রদান করে গ্রিড এনার্জি মিটারিং এবং রিয়েল-টাইম ভোল্টেজ মনিটরিং।

2. পাওয়ার গ্রিড রিলে সুরক্ষা

রিলে সুরক্ষা এবং স্বয়ংক্রিয় নিয়ন্ত্রণ সরঞ্জাম দিয়ে সজ্জিত, এটি পাওয়ার গ্রিড ত্রুটি সনাক্তকরণ সক্ষম করে, সিঙ্ক্রোনাইজেশন যাচাইকরণ, এবং লাইন সুরক্ষা, সরঞ্জামের ক্ষতি প্রতিরোধ এবং পাওয়ার গ্রিড দুর্ঘটনার কারণে ভোল্টেজ অসঙ্গতি।

3.ক্যারিয়ার কমিউনিকেশন কাপলিং

পাওয়ার লাইন ক্যারিয়ার যোগাযোগের জন্য একটি ডেডিকেটেড কাপলিং ক্যাপাসিটর হিসাবে কাজ করে, এর জন্য একটি স্থিতিশীল সংকেত চ্যানেল সরবরাহ করে পাওয়ার গ্রিড ডেটা ট্রান্সমিশন এবং দূরবর্তী অপারেশন এবং রক্ষণাবেক্ষণ।

প্রযুক্তিগত পরামিতি এবং অপারেটিং পরিবেশ

1. মূল প্রযুক্তিগত পরামিতি

- সামঞ্জস্যপূর্ণ অপারেটিং শর্তাবলী: 50/60Hz এসি পাওয়ার সিস্টেম
- সেকেন্ডারি আউটপুট ভোল্টেজ: 100/√3V, 100V (স্ট্যান্ডার্ড স্পেসিফিকেশন)
- অস্তরক ক্ষতি স্পর্শক: ≤0.002
- ক্যাপাসিটর ত্রুটি: নেমপ্লেট রেটিং এর ±2% এর বেশি নয়
- নিরোধক প্রতিরোধ: ≥500MΩ (একটি 2500V megohmmeter দিয়ে পরিমাপ করা হয়)
- ওভারভোল্টেজ অপারেশন ক্ষমতা: 1.2 গুণ রেটেড ভোল্টেজে দীর্ঘমেয়াদী অপারেশন; 1.5 এ স্বল্পমেয়াদী অপারেশন 30 সেকেন্ডের জন্য বার রেট করা ভোল্টেজ; টাইপ F 1.9 গুণ রেটেড ভোল্টেজে 8 ঘন্টা একটানা কাজ করতে পারে

2. প্রযোজ্য পরিবেশগত শর্তাবলী

- অপারেটিং তাপমাত্রা: -40℃~+45℃ (বিশেষ অবস্থার জন্য কাস্টমাইজযোগ্য)
- সর্বোচ্চ বাতাসের গতি প্রতিরোধ ক্ষমতা: 150 কিমি/ঘন্টা
- প্রযোজ্য উচ্চতা: ≤2000m (অনুরোধের ভিত্তিতে উচ্চ-উচ্চতা মডেল উপলব্ধ)
- সর্বোচ্চ আইসিং পুরুত্ব: 10 মিমি
- দূষণ বিরোধী রেটিং: স্ট্যান্ডার্ড ক্লাস ডি (ক্রিপেজ দূরত্ব ≥ 43.3 মিমি/কেভি), ঐচ্ছিক ক্লাস ই (ক্রিপেজ দূরত্ব ≥ 53.7 মিমি/কেভি)

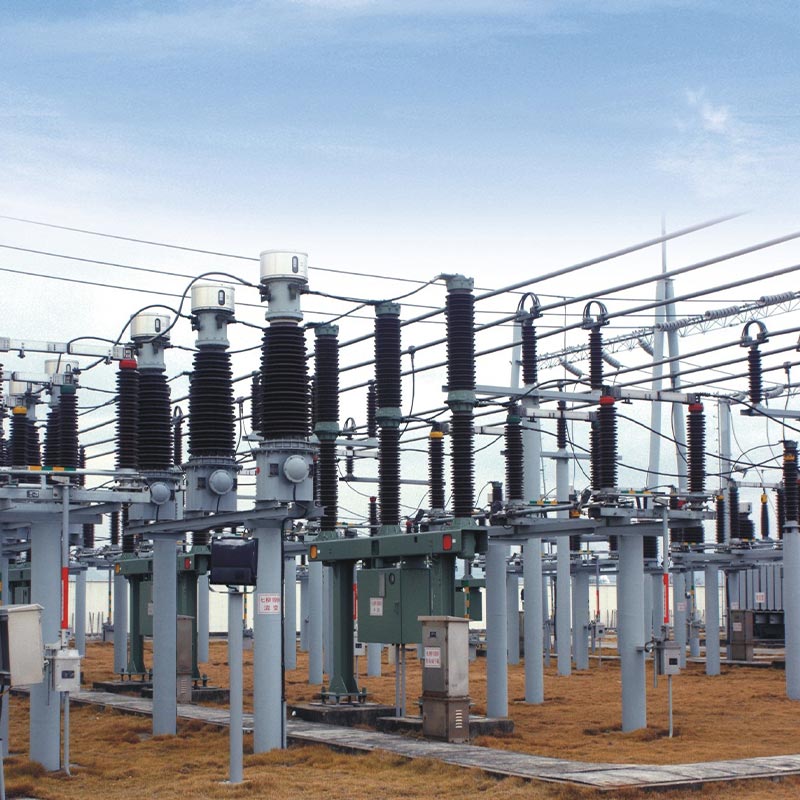

ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন কেস

Usune TYD110/3-0.02FH দূষণ বিরোধী 110 kV Pt ভোল্টেজ ট্রান্সফরমার সফলভাবে একটি আউটডোরে প্রয়োগ করা হয়েছে ঝেজিয়াং প্রদেশের একটি 110kV আঞ্চলিক সাবস্টেশনের সংস্কার প্রকল্প। এই সাবস্টেশন আশেপাশে পরিবেশন করে শিল্প পার্ক এবং আবাসিক এলাকা, অত্যন্ত উচ্চ শক্তি সরবরাহ স্থিতিশীলতা এবং সরঞ্জাম নির্ভরযোগ্যতা প্রয়োজন। উচ্চ আর্দ্রতা, উচ্চ লবণ স্প্রে, এবং ভারী দূষণ সহ একটি উপকূলীয় এলাকায় অবস্থিত এবং ঘন ঘন সমুদ্রের বাতাস সহ, প্রকল্পটি উচ্চ-ভোল্টেজ থেকে কঠোর দূষণ বিরোধী, ক্ষয়রোধী এবং বার্ধক্য বিরোধী কর্মক্ষমতা দাবি করে সরঞ্জাম

প্রস্তুতকারকের স্পেসিফিকেশন অনুযায়ী সরঞ্জাম উত্তোলন, ইনস্টল এবং কঠোরভাবে চালু করা হয়েছিল অপারেশন করার আগে। দুই বছরের অন-সাইট অপারেশন এবং রক্ষণাবেক্ষণ এবং নিয়মিত পরীক্ষার ডেটা তা দেখায় মূল পরামিতি যেমন সরঞ্জাম ক্যাপাসিট্যান্স এবং ডাইইলেকট্রিক লস ধারাবাহিকভাবে জাতীয় মান পূরণ করে, নেই তেল ফুটো, অস্বাভাবিক শব্দ বা প্যারামিটার ড্রিফটের মতো সমস্যা। এর উচ্চতর বিরোধী ফাউলিং এবং অ্যান্টি-জারা গঠন কার্যকরভাবে উপকূলীয় লবণ স্প্রে এবং আর্দ্র বাতাসের ক্ষয় প্রতিরোধ করে, সাধারণ ত্রুটিগুলি যেমন এড়িয়ে যায় প্রথাগত যন্ত্র ট্রান্সফরমারে নিরোধক বার্ধক্য এবং ভোল্টেজের ওঠানামা। এটি স্থিরভাবে শক্তি সম্পূর্ণ করে মিটারিং, ভোল্টেজ মনিটরিং, এবং ক্যারিয়ার কমিউনিকেশন কাপলিং, অবিচ্ছিন্ন এবং নিরাপদ বিদ্যুৎ সরবরাহ নিশ্চিত করে সাবস্টেশন, এবং কঠোর বহিরঙ্গন পরিস্থিতিতে পণ্যের স্থায়িত্ব এবং অভিযোজনযোগ্যতা সম্পূর্ণরূপে যাচাই করা।

ইনস্টলেশন এবং রক্ষণাবেক্ষণ বিশেষ উল্লেখ

1. ইনস্টলেশন পয়েন্ট

যন্ত্রপাতি ক্যাপাসিটর ভোল্টেজ বিভাজক + ইলেক্ট্রোম্যাগনেটিক ডিভাইসের একটি সম্পূর্ণ সেট হিসাবে পাঠানো হয়। ইনস্টলেশন আবশ্যক নেমপ্লেট নম্বরগুলি কঠোরভাবে মেনে চলুন; নির্বিচারে মেশানো এবং প্রতিস্থাপন কঠোরভাবে নিষিদ্ধ। সরঞ্জামের জন্য উত্তোলন, ইলেক্ট্রোম্যাগনেটিক ইউনিট তেল ট্যাঙ্কের জন্য উত্সর্গীকৃত উত্তোলন গর্ত ব্যবহার করা আবশ্যক; সরাসরি উত্তোলন ক্যাপাসিটর চীনামাটির বাসন বুশিং নিষিদ্ধ। ভিত্তি M20 উচ্চ শক্তি বল্টু সঙ্গে সংশোধন করা হয়, এবং সামগ্রিক স্থিতিশীল সরঞ্জাম অপারেশন নিশ্চিত করতে ইনস্টলেশন টিল্ট কোণ হল ≤2/1000mm।

কী তারের প্রয়োজনীয়তা: ড্যাম্পার টার্মিনাল d1 এবং d2 অবশ্যই নির্ভরযোগ্যভাবে সংযুক্ত থাকতে হবে; খোলা সার্কিট কঠোরভাবে হয় নিষিদ্ধ ক্যারিয়ার সরঞ্জামের সাথে সংযুক্ত না হলে, N এবং X টার্মিনালগুলি অবশ্যই নির্ভরযোগ্যভাবে শর্ট সার্কিট করা উচিত। সময় যন্ত্রপাতি অপারেশন, টার্মিনাল এক্স সরাসরি এবং নির্ভরযোগ্যভাবে গ্রাউন্ডেড হতে হবে যাতে উচ্চ ভোল্টেজ প্রবেশ করতে না পারে গৌণ ঘের, সরঞ্জামের ক্ষতি করে এবং ব্যক্তিগত নিরাপত্তা বিপন্ন করে।

2. অপারেশন এবং রক্ষণাবেক্ষণ এবং নিরাপত্তা সতর্কতা

সরঞ্জামটিতে একটি সম্পূর্ণ সিল করা তেল-নিমজ্জিত কাঠামো রয়েছে, যা স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে এবং প্রয়োজনীয়তা দূর করে নিয়মিত তেলের নমুনা এবং পরীক্ষার জন্য। রুটিন রক্ষণাবেক্ষণের জন্য শুধুমাত্র সরঞ্জামের সিলিংয়ের পর্যায়ক্রমিক চেক প্রয়োজন অবস্থা, টার্মিনাল টাইটনেস, এবং অস্বাভাবিক শব্দের জন্য সমস্যা সমাধান, সেকেন্ডারি ভোল্টেজের অসঙ্গতি এবং হঠাৎ খোলা ডেল্টা সংযোগে ভোল্টেজ স্পাইক। সরঞ্জামের বেঁধে রাখা বোল্ট এবং সিল করার অননুমোদিত বিচ্ছিন্নকরণ গঠন কঠোরভাবে নিষিদ্ধ করা হয়. ক্যাপাসিটর বিভাজক এবং ইলেক্ট্রোম্যাগনেটিক ডিভাইস ছাড়া আলাদা করা যাবে না প্রস্তুতকারকের অনুমতি। সরঞ্জামগুলি স্ক্র্যাপ করার পরে, এটি স্থানীয় পরিবেশের কাছে হস্তান্তর করতে হবে পরিবেশ দূষণ প্রতিরোধের জন্য কেন্দ্রীভূত এবং নিরীহ নিষ্পত্তির জন্য সুরক্ষা বিভাগ।

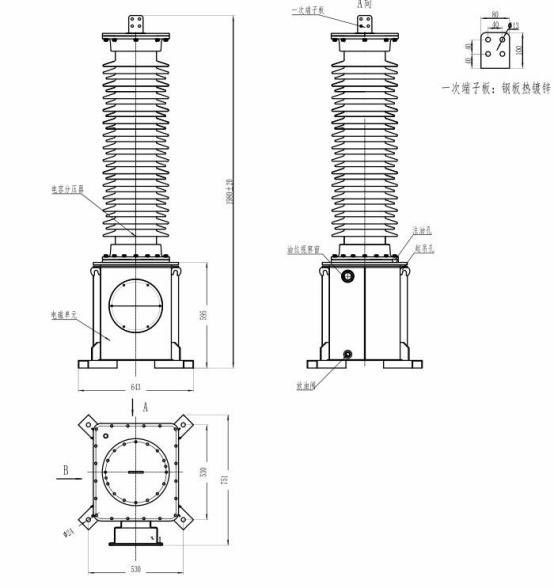

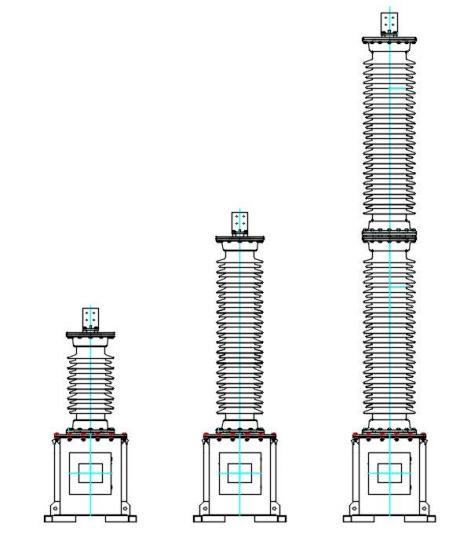

পণ্যের মাত্রা।
