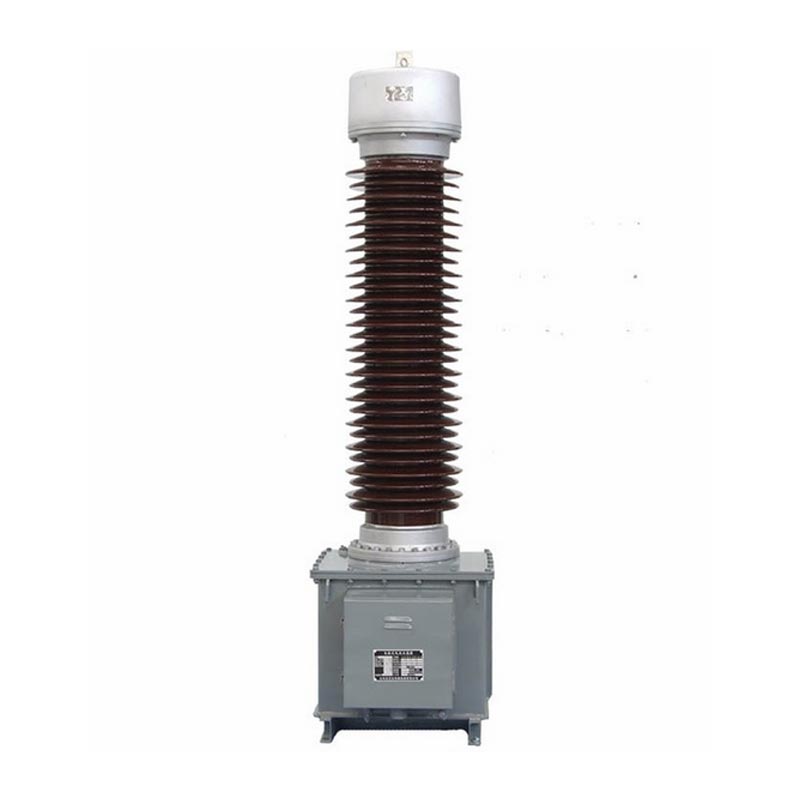

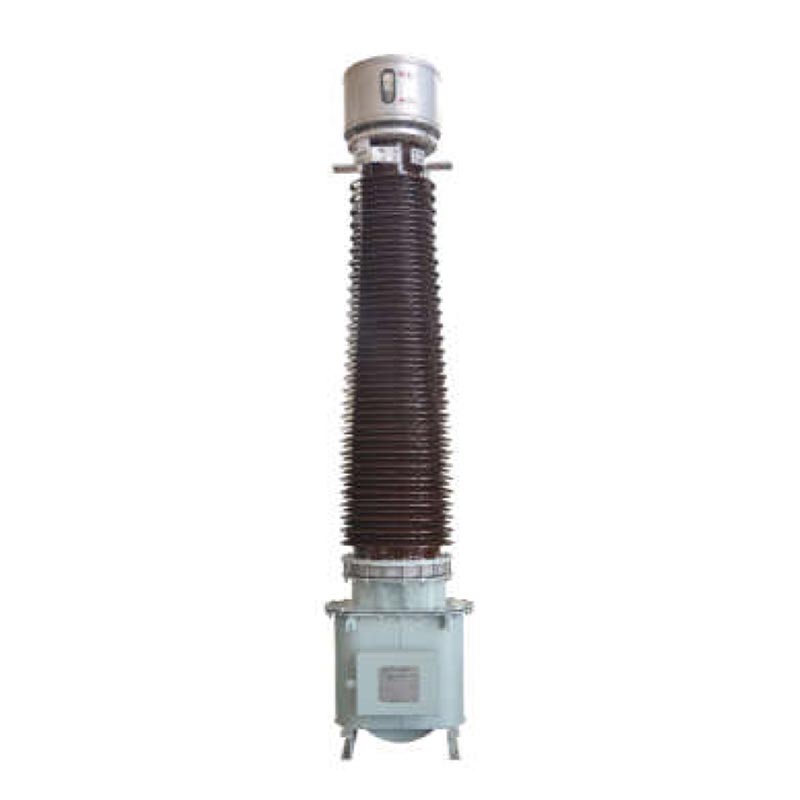

Usune LB6-110 kV কারেন্ট ট্রান্সফরমার হল একটি বহিরঙ্গন উচ্চ-নির্ভুল কারেন্ট সেন্সিং ডিভাইস যা মাঝারি- এবং উচ্চ-ভোল্টেজ পাওয়ারে অভিযোজিত গ্রিড এটি একটি মডুলার কাঠামো এবং একটি মাল্টি-গ্রুপ সেকেন্ডারি উইন্ডিং ডিজাইন গ্রহণ করে। তারের পদ্ধতির মাধ্যমে সামঞ্জস্য করা যেতে পারে শীর্ষ তেল সংরক্ষকের বহিরাগত সংযোগকারী প্লেট, দ্বৈত বর্তমান অনুপাত পূরণের জন্য নমনীয় স্যুইচিং সক্ষম করে বর্তমান সনাক্তকরণ এবং বিভিন্ন অপারেটিং অবস্থার ত্রুটি সুরক্ষা প্রয়োজন.
এই পণ্যটি GB/T20840.2-2014 জাতীয় মান এবং IEC আন্তর্জাতিক ইলেক্ট্রোটেকনিক্যাল মান মেনে চলে। এটা স্ট্যান্ডার্ড, উচ্চ-উচ্চতা, এবং দূষণ-প্রতিরোধী মডেল অন্তর্ভুক্ত, চমৎকার পরিমাপ এবং সুরক্ষা প্রদান করে নির্ভুলতা উভয় প্রচলিত এবং কঠোর বহিরঙ্গন অবস্থার জন্য উপযুক্ত, এটি একটি মূলধারার সমর্থনকারী সরঞ্জাম গার্হস্থ্য 110kV পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেম।
সম্পূর্ণ পণ্যের মডেলটি হল LB6-110kV (নির্ভুলতা সমন্বয় + বর্তমান অনুপাত), পরিষ্কার এবং প্রমিত সেগমেন্টেড
ব্যাখ্যা:
- বেসিক মডেল: বর্তমান ট্রান্সফরমারের জন্য L, সুরক্ষা স্তরের জন্য B, ডিজাইন সিরিয়াল নম্বরের জন্য 6, রেটেড ভোল্টেজের জন্য 110
110kV, সেকেন্ডারি অ্যান্টি-দূষণ ডিজাইনের জন্য W2
- যথার্থতা শ্রেণী সমন্বয়: 0.2/0.5 সহ P/P/P/0.5 এবং P/P/0.2-এর মতো একাধিক উইন্ডিং কম্বিনেশন সমর্থন করে
লেভেল মিটারিং উইন্ডিং এবং 5P/10P লেভেল প্রোটেকশন উইন্ডিংস, উচ্চ-নির্ভুলতা মিটারিং এবং নির্ভরযোগ্য ফল্টের ভারসাম্য
সুরক্ষা
- বর্তমান অনুপাত স্পেসিফিকেশন: 2*a/c হিসাবে চিহ্নিত, দ্বৈত বর্তমান অনুপাত স্যুইচিং সমর্থন করে, সিরিজ সংযোগ হল a/c,
সমান্তরাল সংযোগ হল 2*a/c, প্রাথমিক কারেন্ট 2×50A~2×1000A কভার করে, সেকেন্ডারি কারেন্ট হল 1A/5A সম্পূর্ণ স্পেসিফিকেশন
- পরিবেষ্টিত তাপমাত্রা: -25℃ থেকে +40℃ পর্যন্ত অপারেটিং অবস্থার জন্য উপযুক্ত, যার দৈনিক সর্বোচ্চ তাপমাত্রা +30℃।
অতি-নিম্ন তাপমাত্রার প্রয়োজনীয়তা কাস্টমাইজ এবং আলোচনা করা যেতে পারে।
- উচ্চতা: উচ্চতার জন্য উপযুক্ত আদর্শ মডেল ≤1000m; উচ্চতার জন্য উপযুক্ত GYW উচ্চ-উচ্চতা মডেল ≤4000m।
- পরিবেশগত অভিযোজনযোগ্যতা: ক্রিপেজ দূরত্ব 16mm/KV থেকে 31mm/KV পর্যন্ত নির্বাচনযোগ্য, বিভিন্ন পরিস্থিতিতে উপযুক্ত
প্রচলিত, উপকূলীয় জারা সুরক্ষা, এবং উচ্চ-উচ্চতা-বিরোধী ফাউলিং অ্যাপ্লিকেশন সহ।
ক্যাপাসিটিভ তেল-কাগজ নিরোধক প্রযুক্তি নিযুক্ত করে, উচ্চ-ভোল্টেজ তারের কাগজের সাথে প্রাথমিক উইন্ডিং কোর মোড়ানো। এটিতে একটি বহু-স্তরযুক্ত ক্যাপাসিটর শিল্ডিং স্তর রয়েছে, যার ভিতরের স্তর উচ্চ ভোল্টেজের সাথে সংযুক্ত এবং বাইরের স্তর গ্রাউন্ডেড, যার ফলে একটি অভিন্ন বৈদ্যুতিক ক্ষেত্রের বিতরণ এবং উল্লেখযোগ্যভাবে উন্নত নিরোধক নিরাপত্তা মার্জিন
প্রাথমিক উইন্ডিংয়ের একটি U-আকৃতির কাঠামো রয়েছে। 2×400A এবং নীচের মডেলগুলি কাগজে মোড়ানো ফ্ল্যাট কপার তার ব্যবহার করে 2×500A~2×1000A এর মডেলগুলি ডবল আধা-বৃত্তাকার অ্যালুমিনিয়াম টিউব ব্যবহার করে, শক্তিশালী বর্তমান বহন ক্ষমতা প্রদান করে। দ ওয়াইন্ডিং চারটি টার্মিনাল সহ দুটি বিভাগে বিভক্ত, দ্বৈত বর্তমান অনুপাতের মধ্যে নমনীয় স্যুইচিংয়ের অনুমতি দেয়।
স্বয়ংক্রিয়ভাবে সম্প্রসারণ এবং সংকোচনের জন্য ক্ষতিপূরণ দিতে শীর্ষে একটি ধাতব সম্প্রসারণ ট্যাঙ্ক ইনস্টল করা হয় তাপমাত্রা পরিবর্তনের কারণে ট্রান্সফরমার তেলের পরিমাণ, এটিকে অভ্যন্তরীণ এবং বাহ্যিক বায়ু থেকে বিচ্ছিন্ন করে, প্রতিরোধ করে আর্দ্রতা এবং তেল বার্ধক্য, এবং প্রসারিত সরঞ্জাম জীবনকাল.
ট্যাঙ্কের নীচে প্রি-ড্রিল করা উত্তোলন ছিদ্রগুলি সরঞ্জাম উত্তোলনকে সহজ করে তোলে; একাধিক গ্রাউন্ডিং বোল্ট নিশ্চিত করে সরঞ্জাম এবং গৌণ windings নির্ভরযোগ্য গ্রাউন্ডিং; জংশন বক্স জন্য ডেডিকেটেড clamps সঙ্গে সজ্জিত করা হয় প্রমিত এবং নিরাপদ তারের.
রেট করা অপারেটিং ভোল্টেজ 110kV, সর্বোচ্চ অপারেটিং ভোল্টেজ 126kV, রেট করা ফ্রিকোয়েন্সি 50Hz, পোলারিটি বিয়োগযোগ্য।
অভ্যন্তরীণ নিরোধক প্রাথমিক থেকে সেকেন্ডারি এবং গ্রাউন্ড 185kV/1মিনিট, সেকেন্ডারি থেকে গ্রাউন্ড 3kV/1min; বাহ্যিক নিরোধক ড্রাই টেস্ট ভোল্টেজ 230kV, ওয়েট টেস্ট ভোল্টেজ 185kV, উচ্চ-উচ্চতা দূষণ বিরোধী বজ্রপাত প্রতিরোধ ভোল্টেজ শিখর 560kV পৌঁছেছে।
0.2/0.5 গ্রেড মিটারিং ত্রুটি, ন্যূনতম ফেজ পার্থক্য, উচ্চ-নির্ভুলতা মিটারিং প্রয়োজনীয়তা পূরণ; কম কম্পোজিট 5P/10P সুরক্ষা স্তরের জন্য ত্রুটি, গ্রিড ফল্ট স্রোতে দ্রুত প্রতিক্রিয়া সক্ষম করে।
তাপীয় স্থিতিশীলতা বর্তমান 5.3KA~45KA, গতিশীল স্থিতিশীলতা বর্তমান 13KA~115KA, গ্রিড সহ্য করতে সক্ষম শর্ট-সার্কিট প্রভাব এবং শক্তিশালী কর্মক্ষম স্থিতিশীলতা প্রদর্শন করে।

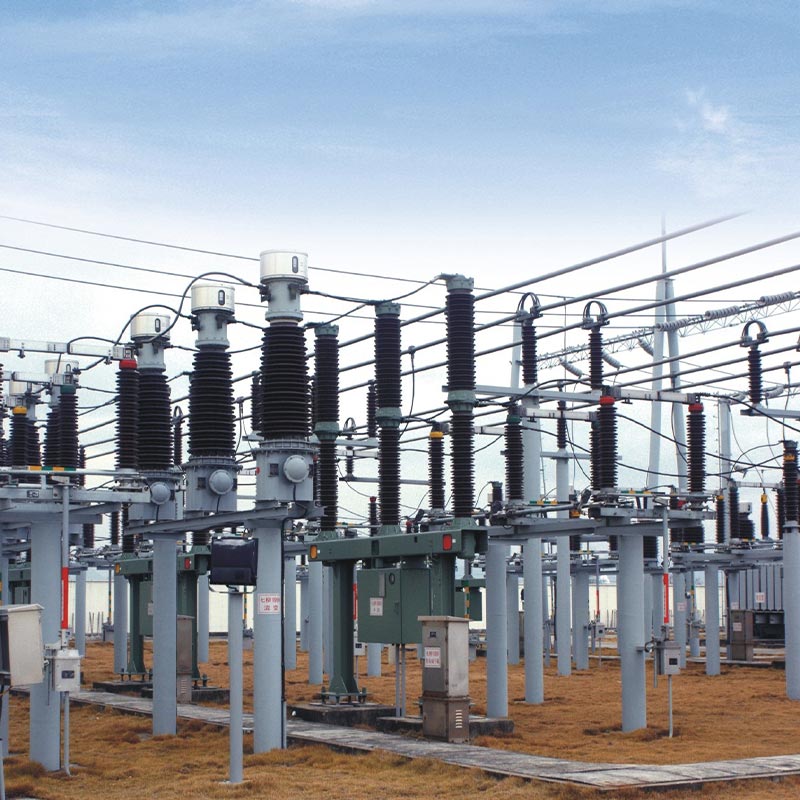

কেস: Zhejiang 110kV আরবান সাবস্টেশন আপগ্রেড প্রকল্প
2024 সালে, ঝেজিয়াং জিয়াক্সিং শহরতলির 110kV সাবস্টেশন আপগ্রেড প্রকল্পে 32টি ইউসুনের বাল্ক ক্রয় জড়িত ছিল LB6-110kV-2×300/5 (5P30/5P30/0.5) বর্তমান ট্রান্সফরমার। বড় লোড সহ একটি শিল্প ক্লাস্টারে অবস্থিত ওঠানামা, প্রকল্পের জন্য অত্যন্ত উচ্চ মিটারিং নির্ভুলতা এবং সুরক্ষা সংবেদনশীলতা প্রয়োজন। কমিশন করার পর, সরঞ্জামগুলি সঠিকভাবে বাসের বর্তমান ডেটা সংগ্রহ করতে পারে, রিয়েল-টাইম লোড পর্যবেক্ষণ এবং দ্রুত ফল্ট ট্রিপিং সক্ষম করে। বার্ষিক অপারেশনাল ডেটা দেখায় যে মিটারিং ত্রুটি জাতীয় মান সীমা এবং সুরক্ষার চেয়ে অনেক নীচে ক্রিয়াগুলি সঠিক এবং নির্ভরযোগ্য, পুরানো সরঞ্জামগুলির পরিমাপের ভুলগুলি সম্পূর্ণরূপে সমাধান করে৷
ইনস্টলেশনের আগে, ক্ষতিগ্রস্ত চীনামাটির বাসন, তেলের মতো ত্রুটিগুলি দূর করার জন্য একটি চাক্ষুষ পরিদর্শন প্রয়োজন ফাঁস, এবং অমিল নেমপ্লেট পরামিতি; যাচাই করুন যে এক্সপান্ডার তেলের স্তর পরিবেষ্টিত তাপমাত্রার সাথে মেলে, এবং তেলের মাত্রা কম হলে যোগ্য ট্রান্সফরমার তেল (বৈদ্যুতিক শক্তি ≥45kV) যোগ করুন।
একটি ট্রান্সপোর্ট টিল্ট অ্যাঙ্গেল সহ পুরো প্রক্রিয়া জুড়ে সরঞ্জামগুলি অবশ্যই পরিবহণ এবং উল্লম্বভাবে উত্তোলন করতে হবে ≤15°। উত্তোলন শুধুমাত্র নীচের উত্তোলন গর্ত মাধ্যমে অনুমোদিত হয়; চীনামাটির বাসন বুশিং এবং তেলের উপর চাপ সংরক্ষক কঠোরভাবে নিষিদ্ধ. প্রাথমিক টার্মিনাল P1-এ সর্বাধিক অনুভূমিক প্রসার্য বল হল ≤2000N, এবং P2 এ এটি ≤3000N; অপারেশনাল নিরাপত্তা নিশ্চিত করার জন্য সরঞ্জামের বডি এবং শিল্ডিং লেয়ার অবশ্যই নির্ভরযোগ্যভাবে গ্রাউন্ডেড হতে হবে।
অপারেশন চলাকালীন, উচ্চ-ভোল্টেজ ঝুঁকি এবং সরঞ্জামের ক্ষতি এড়াতে সেকেন্ডারি ওয়াইন্ডিং অবশ্যই খোলা-সার্কিট করা উচিত নয়। সম্পূর্ণরূপে সিল করা কাঠামোর স্বাভাবিক অপারেটিং অবস্থার অধীনে কোন রক্ষণাবেক্ষণের প্রয়োজন হয় না। এর পরিচ্ছন্নতা পরীক্ষা করুন চীনামাটির বাসন বুশিং এবং তেলের স্তর ত্রৈমাসিক। যদি সীল ক্ষতিগ্রস্ত হয় বা নিরোধক স্যাঁতসেঁতে হয়, ইউনিট ফেরত ভ্যাকুয়াম শুকানোর জন্য কারখানা এবং অবিলম্বে তেল প্রতিস্থাপন.
110 কেভি কারেন্ট ট্রান্সফরমারটি অবশ্যই সরাসরি সূর্যালোক এবং বৃষ্টি এড়িয়ে শুষ্ক, ভাল-বাতাসবাহী পরিবেশে সংরক্ষণ করতে হবে। এর নীচে তেলের ট্যাঙ্কটি মাটি থেকে কমপক্ষে 50 মিমি উপরে হওয়া উচিত এবং স্টোরেজ তাপমাত্রা কমপক্ষে -30 ℃ হওয়া উচিত। পরে এক বছরের স্টোরেজ, নিরোধক প্রতিরোধ এবং অস্তরক ক্ষতি সহগ পর্যায়ক্রমে পরীক্ষা করা উচিত। যদি দীর্ঘায়িত স্টোরেজ পরে পেইন্ট খোসা বন্ধ, পুনরায় রং অবিলম্বে করা উচিত.

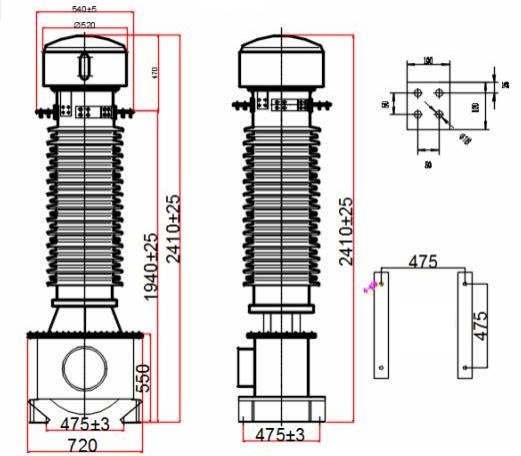

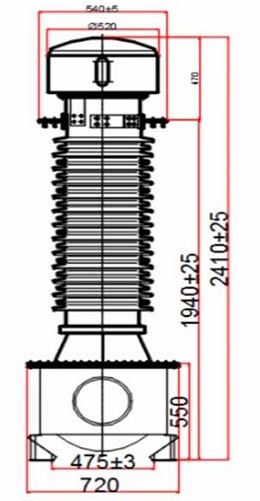

LB 6 - 110 kV চেহারা এবং ইনস্টলেশন মাত্রা
কোন সরঞ্জাম প্রতিস্থাপন প্রয়োজন হয় না. কেবল উপরের তেলে বাহ্যিক সংযোগকারীর তারের পদ্ধতিটি সামঞ্জস্য করুন সংরক্ষক: যখন প্রাথমিক উইন্ডিংগুলি সিরিজে সংযুক্ত থাকে, তখন বেস কারেন্ট অনুপাত a/c হয়; যখন সংযুক্ত সমান্তরাল, এটি বর্তমান অনুপাত 2*a/c এর দ্বিগুণ। অপারেশন সহজ এবং কোন বিশেষ সরঞ্জাম প্রয়োজন, অভিযোজিত বিভিন্ন লোড অবস্থার জন্য, কার্যকরভাবে সরঞ্জাম প্রতিস্থাপন খরচ হ্রাস.
তিনটি মডেল একই মূল বৈদ্যুতিক পারফরম্যান্স ভাগ করে, কাঠামোগত অপ্টিমাইজেশানগুলি নির্দিষ্ট অনুসারে তৈরি দৃশ্যকল্প: ① আদর্শ মডেলটি 1000 মিটার উচ্চতা পর্যন্ত প্রচলিত পরিবেশের জন্য উপযুক্ত, একটি ক্রিপেজ সহ 16 মিমি/কেভি দূরত্ব; ② W2 দূষণ বিরোধী মডেল উপকূলীয় এবং শিল্প দূষিত এলাকার জন্য উপযুক্ত, 20mm/KV এর ক্রিপেজ দূরত্ব এবং বর্ধিত জারা এবং দূষণ প্রতিরোধের; ③ GYW উচ্চ-উচ্চতা মডেল সর্বোচ্চ 31 মিমি/কেভি ক্রিপেজ দূরত্ব সহ 4000 মিটার পর্যন্ত উচ্চ-উচ্চতা অঞ্চলের জন্য উপযুক্ত এবং কম বাতাস সহ্য করতে পারে চাপ এবং শক্তিশালী অতিবেগুনী বিকিরণ পরিবেশ।
প্রথমত, সেকেন্ডারি উইন্ডিং অবশ্যই লোড বা শর্ট-সার্কিটের অধীনে পরিচালিত হতে হবে; খোলা সার্কিট কঠোরভাবে নিষিদ্ধ করা হয় উচ্চ-ভোল্টেজ ভাঙ্গন এবং ব্যক্তিগত আঘাত দুর্ঘটনা প্রতিরোধ করতে. দ্বিতীয়ত, জংশনের নির্ভরযোগ্য গ্রাউন্ডিং নিশ্চিত করুন বক্স এবং তেল ট্যাঙ্কের নীচের গ্রাউন্ডিং বোল্ট, এবং গ্রাউন্ডিং তারটি স্ট্যাটিক এড়াতে স্পেসিফিকেশন পূরণ করে বিদ্যুৎ বিল্ডআপ। তৃতীয়ত, স্বাভাবিক ক্রিয়াকলাপের সময়, সিল করা কাঠামোর বিচ্ছিন্নকরণ এবং নির্বিচারে নমুনা নেওয়া হয় নিষিদ্ধ স্থিতিশীল নিরোধক কর্মক্ষমতা নিশ্চিত করতে নিয়মিতভাবে অস্তরক ক্ষতি এবং আংশিক স্রাব ডেটা পরীক্ষা করুন।
চীনে উচ্চ-ভোল্টেজ পাওয়ার সরঞ্জামের একটি পেশাদার প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, Usune ইলেকট্রিকের LB6-110 kV কারেন্ট ট্রান্সফরমার উল্লেখযোগ্য সুবিধার গর্ব করে: প্রমিত কারখানা উত্পাদন, কঠোরভাবে দেশীয় এবং আন্তর্জাতিক মেনে চলা শিল্প মান, স্থিতিশীল নির্ভুলতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা নিশ্চিত করা; এবং একটি সম্পূর্ণ সিল করা, রক্ষণাবেক্ষণ-মুক্ত নকশা, উল্লেখযোগ্যভাবে পরবর্তী অপারেশন এবং রক্ষণাবেক্ষণ খরচ হ্রাস করে। কোম্পানি একটি প্রদান করে নির্বাচন এবং কাস্টমাইজেশন, প্রযুক্তিগত নির্দেশিকা, অন-সাইট ইনস্টলেশন, এবং বিক্রয়োত্তর সহ ওয়ান-স্টপ পরিষেবা রক্ষণাবেক্ষণ পরামিতিগুলি প্রকল্পের প্রয়োজন অনুসারে অপ্টিমাইজ করা যেতে পারে, নিরাপদের জন্য নির্ভরযোগ্য নিশ্চয়তা প্রদান করে 110kV পাওয়ার গ্রিড সিস্টেমের স্থিতিশীল অপারেশন।
