আউটডোর কারেন্ট ট্রান্সফরমার

LB6-110kV ক্যাপাসিটিভ আউটডোর কারেন্ট ট্রান্সফরমার হল ঝেজিয়াং ইউসেনের একটি মূল উচ্চ-ভোল্টেজ সমর্থনকারী সরঞ্জাম বৈদ্যুতিক। বিশেষত জটিল বহিরঙ্গন অপারেটিং অবস্থার জন্য ডিজাইন করা হয়েছে, এতে একটি সম্পূর্ণ সিল করা তেল-কাগজ রয়েছে নিরোধক তেল-নিমজ্জিত কাঠামো, 110kV এর একটি রেট অপারেটিং ভোল্টেজ, সর্বোচ্চ 126kV অপারেটিং ভোল্টেজ, এবং 50Hz/60Hz AC পাওয়ার গ্রিডের সাথে সামঞ্জস্যপূর্ণ, নিরপেক্ষ-পয়েন্ট অ-কার্যকরভাবে গ্রাউন্ডেডের অপারেশনাল প্রয়োজনীয়তা পূরণ করে সিস্টেম

এই পণ্যটি 0.2-শ্রেণী এবং 0.5-শ্রেণীর মিটারিং উইন্ডিং দিয়ে সজ্জিত পরিমাপ এবং সুরক্ষা ফাংশনগুলিকে একীভূত করে এবং 5P/10P সুরক্ষা উইন্ডিং। এটি সিরিজ এবং সমান্তরাল সংযোগ স্যুইচিংয়ের জন্য দ্বৈত রূপান্তর অনুপাত সমর্থন করে, 2×50A–2×1000A এর প্রাথমিক বর্তমান কভারেজ এবং 1A/5A এর সেকেন্ডারি আউটপুট সহ। নির্ভুল উত্পাদন ব্যবহার একটি স্বনামধন্য কারখানায় প্রসেস, পণ্যটি চমৎকার পরিবেশগত অভিযোজনযোগ্যতার গর্ব করে: আদর্শ মডেল 1000 মিটারের নিচে উচ্চতার জন্য উপযুক্ত, যখন GYW উচ্চ-উচ্চতা মডেলটি 4000 মিটার উচ্চতায় স্থিরভাবে কাজ করতে পারে। এটি ব্যাপকভাবে শহুরে এবং গ্রামীণ সাবস্টেশন, শিল্প এবং খনির বিদ্যুৎ সরবরাহ এবং নতুন শক্তি বিদ্যুৎ উৎপাদনের পরিস্থিতিতে ব্যবহৃত হয়।

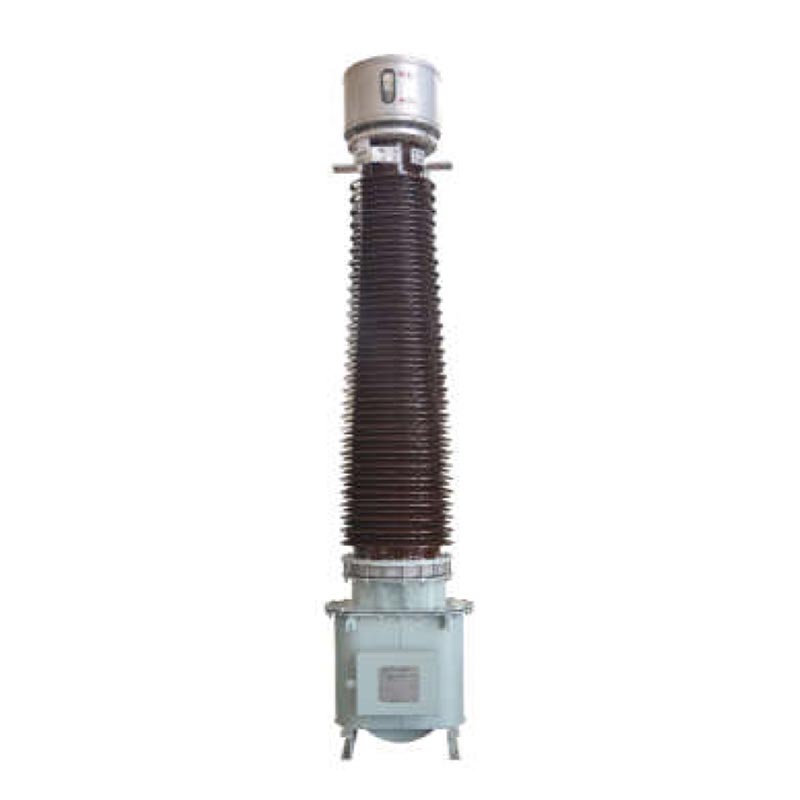

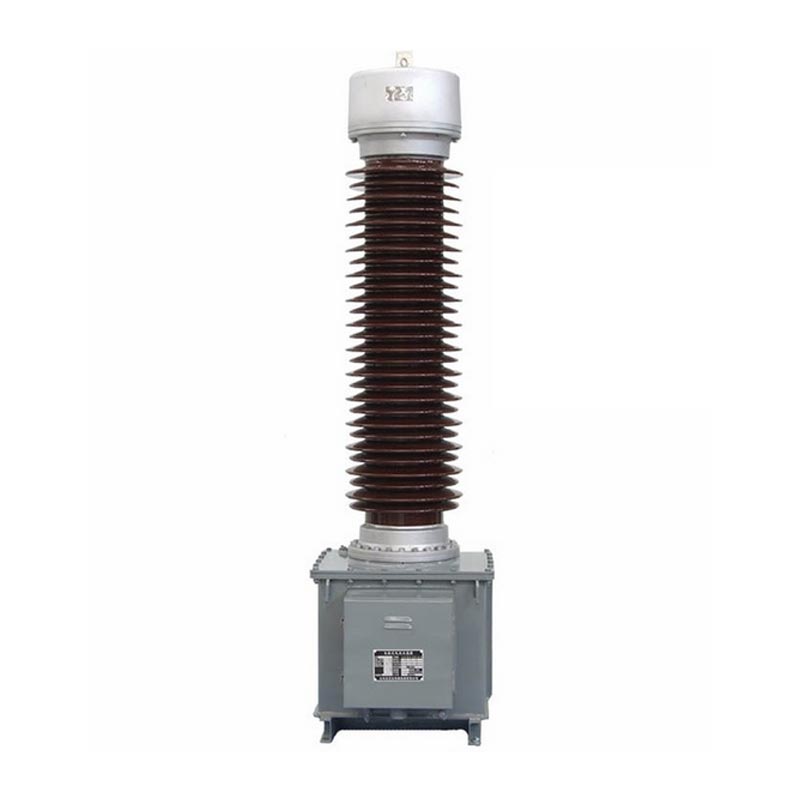

LB6-110kV ক্যাপাসিটিভ বর্তমান ট্রান্সফরমার

মডেল ব্যাখ্যা এবং ব্যবহারের শর্তাবলী

1. মডেল প্যারামিটার ব্যাখ্যা

আউটডোর কারেন্ট ট্রান্সফরমারের সম্পূর্ণ মডেল নম্বর হল LB6-110kV P/P/P/0.5ab/c, তিনটি কোরে বিভক্ত সংজ্ঞা:
- বেসিক মডেল: L বর্তমান ট্রান্সফরমার নির্দেশ করে, B সুরক্ষা স্তর নির্দেশ করে, 6 ডিজাইন সিরিয়াল নম্বর নির্দেশ করে, 110 রেট করা ভোল্টেজ স্তর নির্দেশ করে, এবং W2 সেকেন্ডারি দূষণ বিরোধী কনফিগারেশনের প্রতিনিধিত্ব করে।
- যথার্থ সংমিশ্রণ: একটি 0.5-শ্রেণির মিটারিং উইন্ডিং এবং সহ সেকেন্ডারি উইন্ডিংয়ের চার সেট অন্তর্নির্মিত তিনটি পি-শ্রেণির সুরক্ষা উইন্ডিং, বিভিন্ন মিটারিংয়ের সাথে খাপ খাইয়ে নিতে বিভিন্ন নির্ভুল সমন্বয় সমর্থন করে এবং সুরক্ষা নির্ভুলতা প্রয়োজনীয়তা।
- বর্তমান অনুপাত: 2*a/c চিহ্নিত, ডুয়াল রেশিও স্যুইচিং সমর্থন করে। অনুপাত হল a/c যখন শীর্ষ তেল সংরক্ষক বাহ্যিক সংযোগকারী সিরিজে সংযুক্ত থাকে এবং সমান্তরালভাবে সংযুক্ত হলে 2*a/c। অন-সাইট ওয়্যারিং সহজে অনুমতি দেয় সুইচিং

2. স্ট্যান্ডার্ড অপারেটিং শর্তাবলী

- পরিবেষ্টিত তাপমাত্রা: সর্বোচ্চ +40℃, সর্বনিম্ন -25℃, দৈনিক গড় সর্বোচ্চ +30℃; অতি-নিম্ন তাপমাত্রা অবস্থার পারেন কাস্টমাইজ করা এবং আলোচনা করা.
- ইনস্টলেশন উচ্চতা: স্ট্যান্ডার্ড টাইপ ≤1000m; LB6-110 GYW উচ্চ উচ্চতার প্রকার ≤4000m।

পণ্য কাঠামোগত বৈশিষ্ট্য

1.ওয়াইন্ডিং এবং ইনসুলেশন স্ট্রাকচার

প্রাথমিক উইন্ডিং একটি U-আকৃতির কাঠামো গ্রহণ করে। 2×400A এবং নীচের স্পেসিফিকেশন কাগজ-অন্তরক ফ্ল্যাট কপার ব্যবহার করে ওয়্যার, যখন 2×500A–2×1000A-এর স্পেসিফিকেশনে ডবল-লবড আধা-বৃত্তাকার অ্যালুমিনিয়াম টিউব ব্যবহার করা হয়। মূল একটি ব্যবহার করে ক্যাপাসিটিভ তেল-কাগজ নিরোধক প্রক্রিয়া, উচ্চ-ভোল্টেজ তারের কাগজের সাথে মূল নিরোধক মোড়ানো। একাধিক স্তর ক্যাপাসিটর শিল্ডিং একটি অভিন্ন বৈদ্যুতিক ক্ষেত্র তৈরি করে, ভিতরের স্তরটি উচ্চ ভোল্টেজের সাথে সংযুক্ত এবং বাইরের স্তর গ্রাউন্ডেড, উল্লেখযোগ্যভাবে অন্তরণ নিরাপত্তা উন্নত. প্রাথমিক ঘুর সঙ্গে দুটি বিভাগে বিভক্ত করা হয় চারটি টার্মিনাল, সহজ অনুপাত পরিবর্তনের জন্য উপরের তেলের ট্যাঙ্কের সাথে সংযুক্ত।

2. সিলযুক্ত সুরক্ষা নকশা

একটি ধাতব প্রসারক উপরে ইনস্টল করা হয় স্বয়ংক্রিয়ভাবে দ্বারা সৃষ্ট তেল ভলিউম অন্তরক পরিবর্তনের জন্য ক্ষতিপূরণ তাপমাত্রার তারতম্য, বাতাসকে বিচ্ছিন্ন করে এবং আর্দ্রতার কারণে তেলের বার্ধক্য প্রতিরোধ করে, এইভাবে সরঞ্জামের আয়ুষ্কাল বাড়ায়। তেল স্তরের রিয়েল-টাইম নিরীক্ষণের জন্য এক্সপেন্ডারে একটি অন্তর্নির্মিত তেল স্তর পর্যবেক্ষণ উইন্ডো রয়েছে। সব মাধ্যমিক টার্মিনাল এবং প্রাথমিক শিল্ডিং টার্মিনালগুলি কেন্দ্রীয়ভাবে তেল ট্যাঙ্ক জংশন বক্সের সাথে সংযুক্ত থাকে, নিশ্চিত করে প্রমিত তারের এবং শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা.

3. নিরাপদ ইনস্টলেশন কাঠামো

তেলের ট্যাঙ্কটি উচ্চ-মানের ইস্পাত প্লেট থেকে ঢালাই করা হয়, স্থিতিশীলতার জন্য নীচে প্রি-ড্রিল করা উত্তোলন গর্ত সহ সামগ্রিক উত্তোলন। জংশন বক্স এবং তেল ট্যাঙ্ক নির্ভরযোগ্য নিশ্চিত করতে ডেডিকেটেড গ্রাউন্ডিং বোল্ট দিয়ে সজ্জিত সেকেন্ডারি উইন্ডিং এবং পুরো ইউনিটের গ্রাউন্ডিং। পণ্যটির একটি কম পোলারিটি ডিজাইন রয়েছে; যখন প্রাথমিক বর্তমান P1 প্রবেশ করে এবং P2 প্রস্থান করে, সেকেন্ডারি কারেন্ট হল S1/S2/S3 এর মাধ্যমে আউটপুট, শিল্প-মান ওয়্যারিংয়ের সাথে সামঞ্জস্যপূর্ণ যুক্তি এবং সাইটে কমিশনিং সহজতর.

মূল প্রযুক্তিগত পরামিতি

1. মৌলিক বৈদ্যুতিক পরামিতি

- রেট অপারেটিং ভোল্টেজ: 110kV; সর্বাধিক অপারেটিং ভোল্টেজ: 126kV
- রেটেড ফ্রিকোয়েন্সি: 50/60Hz; পোলারিটি: বিয়োগমূলক পোলারিটি
- রেট করা প্রাথমিক বর্তমান: 2×50A～2×1000A (একাধিক স্পেসিফিকেশন উপলব্ধ)
- রেটেড সেকেন্ডারি কারেন্ট: 1A, 5A
- সেকেন্ডারি আউটপুট ক্ষমতা: 15VA～50VA (ট্রান্সফরমার অনুপাতের সাথে অভিযোজিত)

2. নির্ভুলতা ত্রুটি মানদণ্ড

- মিটারিং ক্লাস (0.2/0.5): বর্তমান ত্রুটি ±0.2%～±1.5%, ফেজ পার্থক্য 10′～90′, উচ্চ-নির্ভুল শক্তি পূরণ মিটারিং প্রয়োজনীয়তা।
- সুরক্ষা শ্রেণী (5P/10P): 5P শ্রেণীর বর্তমান ত্রুটি ≤±1%, যৌগিক ত্রুটি ≤5%; 10P ক্লাস কম্পোজিট ত্রুটি ≤10%, সিস্টেমের ত্রুটির ক্ষেত্রে নির্ভরযোগ্য সুরক্ষা অপারেশন।

3. ভোল্টেজ এবং নিরোধক পরামিতি সহ্য করুন

- পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ: প্রাথমিক এবং মাধ্যমিক সার্কিট এবং গ্রাউন্ডে 185kV/1 মিনিট; 3kV/1 মিনিটের জন্য সেকেন্ডারি সার্কিট এবং মাটিতে; মাটিতে প্রাথমিক ঢালের জন্য 5kV/1 মিনিট। বাহ্যিক নিরোধক শুষ্ক পরীক্ষা: 230kV; ভিজা পরীক্ষা: 185 কেভি।
- লাইটনিং ইমপালস প্রতিরোধী ভোল্টেজ: অভ্যন্তরীণ নিরোধক 450kV; GYW2 উচ্চ-উচ্চতা বিরোধী দূষণ টাইপ পর্যন্ত 560kV।
- ক্রিপেজ দূরত্ব: স্ট্যান্ডার্ড টাইপ ≥16mm/kV; দূষণ বিরোধী প্রকার ≥31mm/kV পর্যন্ত, কঠোর পরিবেশের জন্য উপযুক্ত যেমন উপকূলীয় এলাকা, শিল্প দূষণ, এবং উচ্চ উচ্চতা।

4. শর্ট সার্কিট স্থায়িত্ব পরামিতি

সরঞ্জাম চমৎকার তাপ এবং গতিশীল স্থিতিশীলতা কর্মক্ষমতা প্রদর্শন করে। 300-600A স্পেসিফিকেশনের জন্য, স্বল্প-সময়ের তাপীয় স্থিতিশীলতা বর্তমান 31.5-45kA এ পৌঁছাতে পারে এবং গতিশীল স্থিতিশীলতা বর্তমান 80-115kA এ পৌঁছাতে পারে, তাত্ক্ষণিক শর্ট-সার্কিট কারেন্ট ঢেউ সহ্য করতে এবং সরঞ্জামের ক্ষতি প্রতিরোধ করতে সক্ষম।

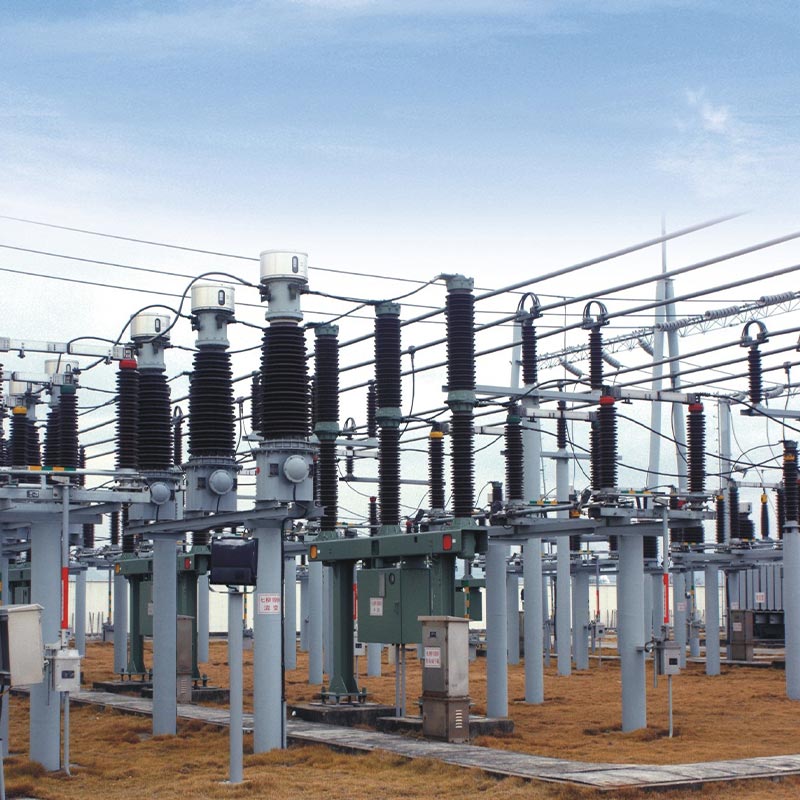

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন কেস

Usune LB6-110kV আউটডোর কারেন্ট ট্রান্সফরমার সফলভাবে একটি 110kV পাওয়ার গ্রিড সাবস্টেশন আপগ্রেডে প্রয়োগ করা হয়েছে পূর্ব চীনে প্রকল্প, পুরানো যন্ত্রপাতি প্রতিস্থাপন এবং কম নির্ভুলতা, খারাপ আবহাওয়ার মতো সমস্যাগুলি সমাধান করা প্রতিরোধ, এবং ঘন ঘন রক্ষণাবেক্ষণ।

প্রকল্পটি একটি শহরতলির শিল্প পার্কে অবস্থিত, একটি এলাকা যা সারা বছর ধরে আর্দ্রতা এবং সামান্য দ্বারা চিহ্নিত করা হয় শিল্প দূষণ, একাধিক উত্পাদনকারী সংস্থাকে বিদ্যুৎ সরবরাহ করে। প্রকল্পটি LB6-110kV GYW নির্বাচন করেছে দূষণ বিরোধী উচ্চ-উচ্চতা মডেল (2×300/5A, 5P30/5P30/0.5S/0.2S নির্ভুলতা সমন্বয়)। দুই বছরের বেশি সময় পর স্থিতিশীল ক্রিয়াকলাপের ক্ষেত্রে, 0.2S/0.5S উচ্চ-নির্ভুল উইন্ডিংগুলি শিল্প ব্যবহারকারীদের জন্য সঠিক মিটারিং নিশ্চিত করে, যখন একাধিক সুরক্ষা উইন্ডিং গ্রিড ওঠানামা এবং ছোট ছোট শর্ট-সার্কিট ত্রুটির দ্রুত প্রতিক্রিয়া সক্ষম করে, অর্জন করে শূন্য মিথ্যা ট্রিপ এবং ট্রিপ শূন্য ব্যর্থতা. সম্পূর্ণরূপে সিল করা কাঠামো কার্যকরভাবে আর্দ্রতা এবং দূষক প্রতিরোধ করে ক্ষয়, তেল ফুটো বা নিরোধক বার্ধক্যজনিত সমস্যা ছাড়াই, পরবর্তী রক্ষণাবেক্ষণের কাজের চাপ কমিয়ে দেয় 60%, কঠোর অপারেটিং অবস্থার অধীনে পণ্যের স্থায়িত্ব এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে যাচাই করে।

LB 6 - 110 kV চেহারা এবং ইনস্টলেশন মাত্রা

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

FAQ

প্রশ্ন 1: সাইটটিতে দ্বৈত বর্তমান অনুপাতের মধ্যে কীভাবে স্যুইচ করবেন?

কোন সরঞ্জাম disassembly প্রয়োজন নেই. উপরের তেলে শুধুমাত্র বহিরাগত সংযোগকারীগুলির তারের কনফিগারেশন সংরক্ষক সমন্বয় প্রয়োজন. প্রাথমিক উইন্ডিংগুলির সিরিজ সংযোগ হল বেস অনুপাত a/c; সমান্তরাল সংযোগ এর ফলে প্রাথমিক বর্তমান অনুপাত 2*a/c দ্বিগুণ হয়। সরঞ্জামগুলি ডিফল্টরূপে সমান্তরালভাবে পাঠানো হয়; সহজভাবে অনুসরণ করুন সরঞ্জামের অন্তরণ বা জীবনকাল প্রভাবিত না করে দ্রুত স্যুইচ করার জন্য তারের ডায়াগ্রাম।

প্রশ্ন 2: কোন পরিস্থিতিতে বিভিন্ন নিরোধক এবং দূষণ বিরোধী মডেলের জন্য উপযুক্ত?

স্ট্যান্ডার্ড টাইপ (≥16mm/kV) 1000m এর নিচে ভালো পরিবেশ সহ সমতল অঞ্চলের জন্য উপযুক্ত; ডব্লিউ দূষণ বিরোধী প্রকার (≥20mm/kV) শহুরে এবং সাধারণ শিল্প দূষণ পরিস্থিতির জন্য উপযুক্ত; GYW উচ্চ-উচ্চতা বিরোধী দূষণ প্রকার (≥25mm/kV) 4000m এর নিচে উচ্চ-উচ্চতা এলাকার জন্য উপযুক্ত; GYW2 বর্ধিত প্রকার (≥31mm/kV) চরম জন্য ডিজাইন করা হয়েছে উপকূলীয় লবণ স্প্রে, ভারী শিল্প দূষণ, এবং অতি-উচ্চ উচ্চতার মতো অবস্থা, যা শক্তিশালী অফার করে অন্তরণ বিরোধী বার্ধক্য কর্মক্ষমতা.

প্রশ্ন 3: আউটডোর কারেন্ট ট্রান্সফরমারের জন্য মূল রক্ষণাবেক্ষণের বিবেচনাগুলি কী কী?

প্রথমত, উচ্চ-ভোল্টেজ আনয়ন ঝুঁকি এড়াতে সেকেন্ডারি ওপেন-সার্কিট অপারেশন কঠোরভাবে নিষিদ্ধ। দ্বিতীয়, দ সিল করা কাঠামো নির্বিচারে বিচ্ছিন্ন করা উচিত নয়; রক্ষণাবেক্ষণ-মুক্ত অপারেশন স্বাভাবিক অধীনে সম্ভব শর্তাবলী তৃতীয়, অস্তরক ক্ষতি এবং অন্তরণ প্রতিরোধের বার্ষিক পরীক্ষা করা উচিত, এবং তথ্য হতে হবে মূলত কারখানার মানগুলির সাথে সামঞ্জস্যপূর্ণ। চতুর্থত, তেলের মাত্রা ঋতু অনুসারে পরীক্ষা করা উচিত এবং যোগ্য তেলের স্তর কম হলে ট্রান্সফরমার তেল অবিলম্বে যোগ করা উচিত।

পণ্যের সুবিধা এবং সারাংশ

Usune LB6 সিরিজ 110kV/126kV আউটডোর কারেন্ট ট্রান্সফরমার, এর মানসম্মত নকশা, স্থিতিশীল কর্মক্ষমতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা, প্রথাগত সরঞ্জামগুলির ব্যথার পয়েন্টগুলি যেমন সংবেদনশীলতার সমাধান করে আর্দ্রতা, সহজ তেল বার্ধক্য, এবং দুর্বল অ্যান্টি-ফাউলিং ক্ষমতা। নমনীয় অনুপাত এবং নির্ভুলতা সমন্বয় পূরণ করতে পারেন পাওয়ার গ্রিড মিটারিং, রিলে সুরক্ষা, এবং শিল্প শক্তি নিরীক্ষণের আলাদা চাহিদা। একটি উচ্চ মানের হিসাবে একটি স্বনামধন্য চীনা কারখানায় উত্পাদিত উচ্চ-ভোল্টেজ সরঞ্জাম, এটি অত্যন্ত নির্ভরযোগ্য, সাশ্রয়ী, এবং প্রদান করে বৈশ্বিক বিদ্যুৎ প্রকল্পের জন্য কম রক্ষণাবেক্ষণের সমাধান, এটিকে পাওয়ার গ্রিড কোম্পানিগুলির জন্য একটি বিশ্বস্ত সরবরাহকারী করে তোলে এবং প্রকৌশল ঠিকাদার।
