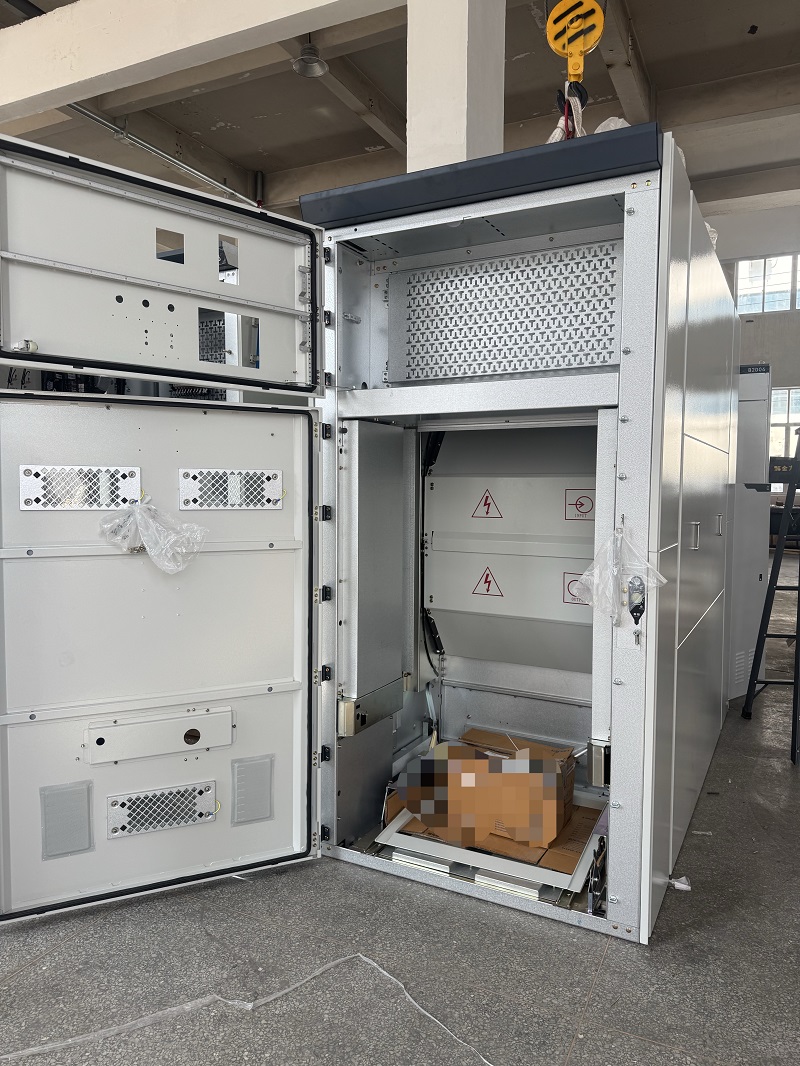

KYN61-40.5 ইনডোর মেটাল-ক্ল্যাড প্রত্যাহারযোগ্য এসি সুইচগিয়ারের জন্য ডিজাইন করা হয়েছে 40.5kV, 50/60Hz থ্রি-ফেজ এসি পাওয়ার ডিস্ট্রিবিউশন সিস্টেম। ABB গ্রহণ প্রমিত রূপরেখা নকশা এবং মানব-মেশিন ইন্টারফেস ধারণা, এই উচ্চ-ভোল্টেজ সুইচগিয়ার প্রমাণিত KYN61 কম্পার্টমেন্ট কাঠামোর সাথে একত্রিত করে ABB-শৈলী শিল্প চেহারা এবং উন্নত অপারেশনাল নিরাপত্তা বৈশিষ্ট্য.
নির্ভরযোগ্য মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, KYN61-40.5 সুইচগিয়ার চমৎকার যান্ত্রিক শক্তি, বৈদ্যুতিক প্রদান করে কর্মক্ষমতা, এবং সাবস্টেশন, পাওয়ার প্ল্যান্ট এবং রক্ষণাবেক্ষণের সুবিধা শিল্প শক্তি সিস্টেম।
KYN61-40.5 সুইচগিয়ারের ক্যাবিনেট বডি উচ্চ-মানের ব্যবহার করে তৈরি করা হয় সিএনসি নমন প্রযুক্তি দ্বারা প্রক্রিয়াকৃত অ্যালুমিনিয়াম-দস্তা প্রলিপ্ত ইস্পাত প্লেট। দ কাঠামো ঢালাই ছাড়া একটি উচ্চ-শক্তি bolted সমাবেশ পদ্ধতি গ্রহণ করে, নিশ্চিত চমৎকার মন্ত্রিসভা অনমনীয়তা, মাত্রিক নির্ভুলতা, এবং দীর্ঘমেয়াদী যান্ত্রিক স্থায়িত্ব।
স্ট্যান্ডার্ড ক্যাবিনেটের মাত্রা হল:
ঘেরটি গ্রাউন্ডেড মেটাল পার্টিশন দ্বারা চারটি স্বাধীন ভাগে বিভক্ত বগি:
প্রতিটি বগি কার্যকরভাবে একটি স্বাধীন চাপ ত্রাণ চ্যানেল বৈশিষ্ট্য অভ্যন্তরীণ চাপ ছেড়ে দিন এবং অপারেশনাল নিরাপত্তা উন্নত করুন।
KYN61-40.5 সুইচগিয়ারের সামনের প্যানেলটি একটি সমন্বিত অপারেশন ডিজাইন গ্রহণ করে। যন্ত্র দেখার উইন্ডো, যান্ত্রিক অপারেটিং হ্যান্ডেল, হ্যান্ডকার্টের অবস্থান ইন্ডিকেটর, লকিং মেকানিজম এবং সতর্কীকরণ লেবেলগুলো পরিষ্কারভাবে সাজানো হয়েছে সংগঠিত বিন্যাস, অপারেটরদের দ্রুত সরঞ্জামের অবস্থা সনাক্ত করার অনুমতি দেয়।
অপ্টিমাইজড বায়ুচলাচল গ্রিল রক্ষণাবেক্ষণের সময় দক্ষ তাপ অপচয় প্রদান করে একটি পরিষ্কার এবং অভিন্ন মন্ত্রিসভা চেহারা. ঘের সুরক্ষা রেটিং পৌঁছেছে IP4X, এবং সুরক্ষা স্তর IP2X হয় যখন সার্কিট ব্রেকার বগি দরজা হয় খোলা
KYN61-40.5 সুইচগিয়ার ABB HD4 এবং VD4-40.5 এর সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ প্রত্যাহারযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার, সেইসাথে ABB REF সিরিজ সুরক্ষা রিলে। এটি ABB- সামঞ্জস্যপূর্ণ সুইচগিয়ারের প্রয়োজন এমন প্রকল্পগুলির জন্য এটি একটি আদর্শ সমাধান করে তোলে কনফিগারেশন
প্রত্যাহারযোগ্য হ্যান্ডকার্ট একটি মেঝে-মাউন্ট করা স্ক্রু প্রপালশন প্রক্রিয়া গ্রহণ করে, ABB ভ্যাকুয়াম সার্কিটের জন্য মসৃণ অপারেশন এবং চমৎকার বিনিময়যোগ্যতা প্রদান করে ব্রেকার্স সম্পূর্ণ পাঁচ-প্রতিরোধ ইন্টারলকিং সিস্টেম যান্ত্রিক সংহত করে এবং ABB নিরাপত্তা লজিক ধারণা অনুযায়ী বৈদ্যুতিক নিরাপত্তা সুরক্ষা ফাংশন।
নকশা, নিরোধক ছাড়পত্র, যান্ত্রিক গঠন, এবং বৈদ্যুতিক কর্মক্ষমতা KYN61-40.5 এর সুইচগিয়ার আন্তর্জাতিক মান মেনে চলে যার মধ্যে রয়েছে:
সুইচগিয়ার তাপমাত্রা বৃদ্ধি পরীক্ষা সহ প্রকল্পের প্রয়োজনীয়তা সমর্থন করে, শর্ট-সার্কিট সহ্য পরীক্ষা, এবং অভ্যন্তরীণ আর্ক শ্রেণীবিভাগ পরীক্ষা, এটি তৈরি করে উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন অ্যাপ্লিকেশনের চাহিদার জন্য উপযুক্ত।
সুইচগিয়ারটি ABB-শৈলীর ক্যাবিনেটের চেহারা এবং প্রমিত অপারেশন গ্রহণ করে ইন্টারফেস নকশা, একটি পেশাদারী শিল্প চেহারা এবং সুবিধাজনক প্রদান অপারেশন অভিজ্ঞতা।
বোল্ট করা মডুলার সমাবেশ কাঠামো ক্যাবিনেটের অনমনীয়তা উন্নত করে, সরল করে ইনস্টলেশন, এবং সহজ রক্ষণাবেক্ষণ এবং ভবিষ্যতের সম্প্রসারণের অনুমতি দেয়।
গ্রাউন্ডেড মেটাল পার্টিশনগুলি পৃথক কার্যকরী বগি তৈরি করে, উন্নতি করে অপারেটর নিরাপত্তা এবং কার্যকর অভ্যন্তরীণ চাপ ত্রাণ সুরক্ষা প্রদান.
সুইচগিয়ারটি বিশেষভাবে ABB 40.5kV ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে মেলে ডিজাইন করা হয়েছে এবং সুরক্ষা ডিভাইস, চমৎকার বিনিময়যোগ্যতা এবং সিস্টেম প্রদান ইন্টিগ্রেশন
IP4X ঘের সুরক্ষা এবং উন্নত সুরক্ষা নকশা সহ, KYN61-40.5 সুইচগিয়ার সাবস্টেশন, বিদ্যুৎ উৎপাদন সুবিধা, শিল্পের জন্য উপযুক্ত গাছপালা, এবং অন্যান্য মাঝারি-ভোল্টেজ বিতরণ প্রকল্প।
KYN61-40.5 সুইচগিয়ার ব্যাপকভাবে ব্যবহৃত হয়:
ABB-সামঞ্জস্যপূর্ণ নকশা, শক্তিশালী যান্ত্রিক নির্মাণ, উন্নত নিরাপত্তা সহ সুরক্ষা, এবং IEC মানগুলির সাথে সম্মতি, KYN61-40.5 সুইচগিয়ার প্রদান করে মাঝারি-ভোল্টেজ পাওয়ার বিতরণের প্রয়োজনীয়তার জন্য একটি নির্ভরযোগ্য সমাধান। এটি বিতরণ করে দীর্ঘ সেবা জীবন, সুবিধাজনক রক্ষণাবেক্ষণ, এবং সমালোচনামূলক শক্তির জন্য স্থিতিশীল অপারেশন বিশ্বব্যাপী অ্যাপ্লিকেশন।
