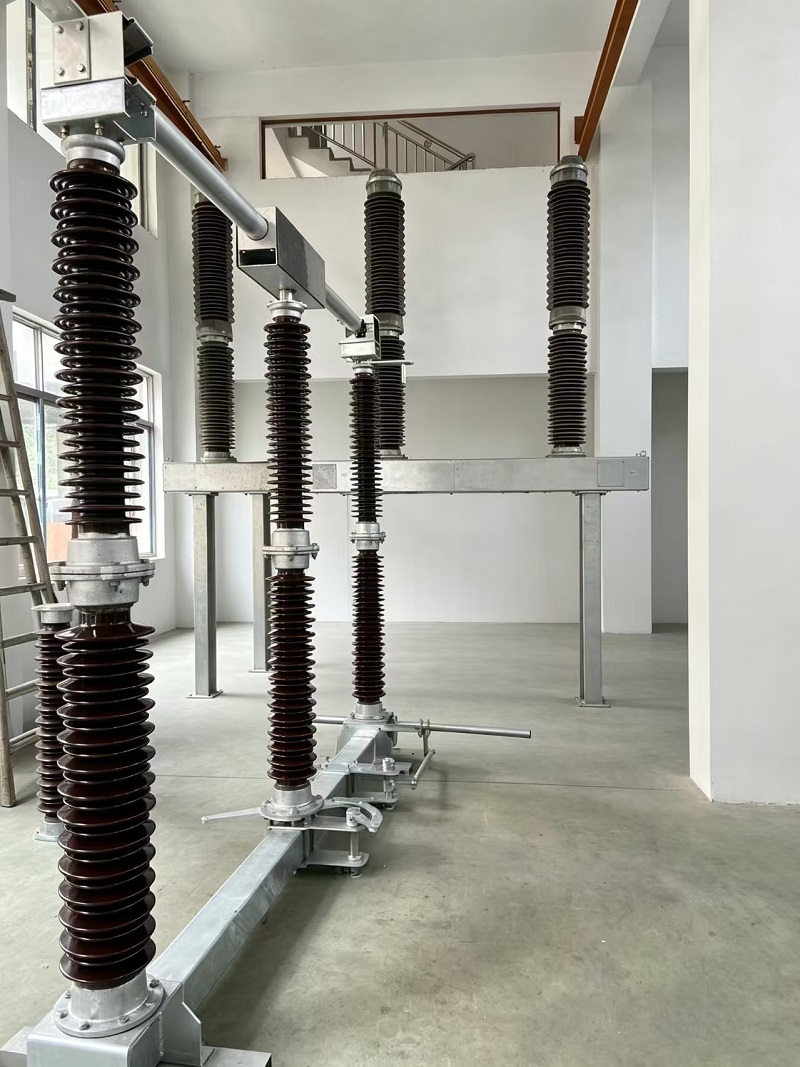

দ220kV সংযোগ বিচ্ছিন্ন সুইচ220kV এসি পাওয়ার ট্রান্সমিশন সাবস্টেশনের জন্য ডিজাইন করা একটি উচ্চ-ভোল্টেজ আউটডোর আইসোলেশন ডিভাইস। এটি প্রধানত বৈদ্যুতিক সার্কিটগুলিকে বিচ্ছিন্ন করতে, একটি দৃশ্যমান সুরক্ষা সংযোগ বিচ্ছিন্ন বিন্দু প্রদান করতে এবং উচ্চ-ভোল্টেজ সরঞ্জামগুলির জন্য নিরাপদ রক্ষণাবেক্ষণ ক্রিয়াকলাপ নিশ্চিত করতে ব্যবহৃত হয়।
চীনে একজন পেশাদার উচ্চ ভোল্টেজ সাবস্টেশন সরঞ্জাম প্রস্তুতকারক হিসাবে, আমরা স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা, শক্তিশালী বহিরঙ্গন অভিযোজনযোগ্যতা এবং আন্তর্জাতিক মানগুলির সাথে সম্মতি সমন্বিত নির্ভরযোগ্য 220kV সংযোগ বিচ্ছিন্ন সুইচ সমাধান সরবরাহ করি। পণ্যটি IEC 62271-102 প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা হয়েছে এবং পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে ব্যাপকভাবে প্রয়োগ করা হয়।
স্বাভাবিক অপারেশন চলাকালীন,220kV সংযোগ বিচ্ছিন্ন সুইচক্রমাগত রেট কারেন্ট বহন করে। যখন রক্ষণাবেক্ষণের প্রয়োজন হয়, এটি খোলার পরে একটি স্পষ্ট দৃশ্যমান বিচ্ছিন্নতা ব্যবধান তৈরি করে, যা অপারেটরদের নিরাপদে ডাউনস্ট্রিম বৈদ্যুতিক সরঞ্জামগুলি পরিদর্শন ও মেরামত করতে দেয়।
সংযোগ বিচ্ছিন্ন সুইচটি নো-লোড কারেন্ট সুইচিং অপারেশনের জন্য ডিজাইন করা হয়েছে এবং সাবস্টেশন অপারেশন সুরক্ষা উন্নত করতে সার্কিট ব্রেকার এবং আর্থিং সুইচগুলির সাথে একসাথে কাজ করে।
সম্পূর্ণ 220kV সংযোগ বিচ্ছিন্নকারী একটি তিন-ফেজ প্রধান কাঠামো, সহায়ক অন্তরক, পরিবাহী সিস্টেম, ইস্পাত বেস ফ্রেম, এবং মোটর-চালিত অপারেটিং প্রক্রিয়া নিয়ে গঠিত। প্রতিটি উপাদান উচ্চ-ভোল্টেজ অবস্থার অধীনে দীর্ঘমেয়াদী বহিরঙ্গন অপারেশন জন্য অপ্টিমাইজ করা হয়.
পরিবাহী পরিচিতিগুলি উচ্চ-ঘনত্বের সিলভার-ধাতুপট্টাবৃত তামা খাদ উপকরণ ব্যবহার করে তৈরি করা হয়। এই নকশাটি কার্যকরভাবে যোগাযোগের প্রতিরোধ ক্ষমতা হ্রাস করে, ক্রমাগত অপারেশন চলাকালীন তাপমাত্রা বৃদ্ধি হ্রাস করে এবং বৈদ্যুতিক পরিবাহিতা এবং পরিষেবার নির্ভরযোগ্যতা উন্নত করে।
সাপোর্টিং ইনসুলেটরগুলি উচ্চ-গ্রেড অ্যালুমিনা চীনামাটির বাসন বা ঐচ্ছিক যৌগিক সিলিকন রাবার উপকরণ দিয়ে তৈরি করা হয়। নিরোধক কাঠামো চমৎকার বৈদ্যুতিক শক্তি এবং পরিবেশগত প্রতিরোধের প্রদান করে, বহিরঙ্গন সাবস্টেশনগুলিতে স্থিতিশীল অপারেশন নিশ্চিত করে।
বেস ফ্রেম একটি হট-ডিপ গ্যালভানাইজড ইস্পাত কাঠামোকে শক্তিশালী জারা প্রতিরোধের সাথে গ্রহণ করে। এটি দীর্ঘমেয়াদী বহিরঙ্গন ইনস্টলেশনের জন্য উপযুক্ত এবং বিভিন্ন আবহাওয়ার পরিস্থিতিতে যান্ত্রিক শক্তি বজায় রাখতে সহায়তা করে।
220kV আউটডোর ডিসকানেক্ট সুইচ একটি মোটর-চালিত অপারেটিং মেকানিজম দিয়ে সজ্জিত, যখন ম্যানুয়াল জরুরী অপারেশনও উপলব্ধ। মেকানিজম বক্সটি একটি IP54 সুরক্ষা রেটিং সহ ধুলো এবং জল প্রবেশের বিরুদ্ধে সুরক্ষা উন্নত করার জন্য ডিজাইন করা হয়েছে।
অপারেটিং মেকানিজমের মধ্যে অক্জিলিয়ারী পরিচিতি রয়েছে যা দূরবর্তী পর্যবেক্ষণ সিস্টেমের জন্য অবস্থান প্রতিক্রিয়া সংকেত প্রদান করে। এটি অপারেটরদের আধুনিক সাবস্টেশনগুলিতে দক্ষতার সাথে সুইচের স্থিতি পরীক্ষা করতে দেয়।
সংযোগ বিচ্ছিন্ন সুইচ ভুল অপারেশন প্রতিরোধ সার্কিট ব্রেকার এবং আর্থিং সুইচ সঙ্গে একত্রিত করা যেতে পারে. নিরাপত্তা ইন্টারলকিং সিস্টেম নিশ্চিত করে যে:
| পণ্যের ধরন | আউটডোর হাই ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ |
| রেটেড ভোল্টেজ | 252kV |
| রেট ফ্রিকোয়েন্সি | 50Hz |
| রেট করা ক্রমাগত বর্তমান | 1250A/2000A/2500A |
| স্বল্প সময়ের বর্তমান প্রতিরোধ (3s) | 40kA / 50kA |
| পিক সহ্য কারেন্ট | 100kA / 125kA |
| অপারেটিং পদ্ধতি | ম্যানুয়াল জরুরী অপারেশন সহ মোটর চালিত অপারেশন |
| মেকানিজম বক্স সুরক্ষা | IP54 |
| প্রযোজ্য মান | আইইসি 62271-102 |
220kV সংযোগ বিচ্ছিন্ন সুইচটি উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়, যার মধ্যে রয়েছে:
নির্ভরযোগ্য বিচ্ছিন্নতা কর্মক্ষমতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতার সাথে, এই সরঞ্জাম আধুনিক পাওয়ার সিস্টেমের নিরাপদ এবং স্থিতিশীল অপারেশন সমর্থন করে।
220kV সংযোগ বিচ্ছিন্নকারী বহিরঙ্গন ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে এবং বিভিন্ন পরিবেশগত অবস্থার অধীনে নির্ভরযোগ্যভাবে কাজ করতে পারে।
ইনসুলেশন সমাধান, অপারেটিং প্রক্রিয়া এবং পরিবেশগত অভিযোজন বৈশিষ্ট্য সহ বিভিন্ন প্রকল্পের প্রয়োজনীয়তা অনুসারে পণ্যটি কাস্টমাইজ করা যেতে পারে।
উচ্চ ভোল্টেজ সাবস্টেশন সরঞ্জামের একটি অভিজ্ঞ চীন প্রস্তুতকারক হিসাবে, আমরা নির্ভরযোগ্য এবং কাস্টমাইজড পাওয়ার ট্রান্সমিশন সমাধান প্রদানের উপর ফোকাস করি। আমাদের 220kV সংযোগ বিচ্ছিন্ন সুইচ আধুনিক পাওয়ার সিস্টেমের চাহিদা পূরণের জন্য উন্নত স্ট্রাকচারাল ডিজাইন, টেকসই উপকরণ এবং কঠোর মান নিয়ন্ত্রণকে একত্রিত করে।
IEC মান, নমনীয় কনফিগারেশন বিকল্প এবং পেশাদার প্রযুক্তিগত সহায়তার সাথে সম্মতির সাথে, আমাদের 220kV সংযোগ বিচ্ছিন্নকারী নিরাপদ বিচ্ছিন্নতা এবং উচ্চ-ভোল্টেজ সাবস্টেশনগুলির দক্ষ অপারেশনের জন্য একটি নির্ভরযোগ্য সমাধান প্রদান করে।
