ইনডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার

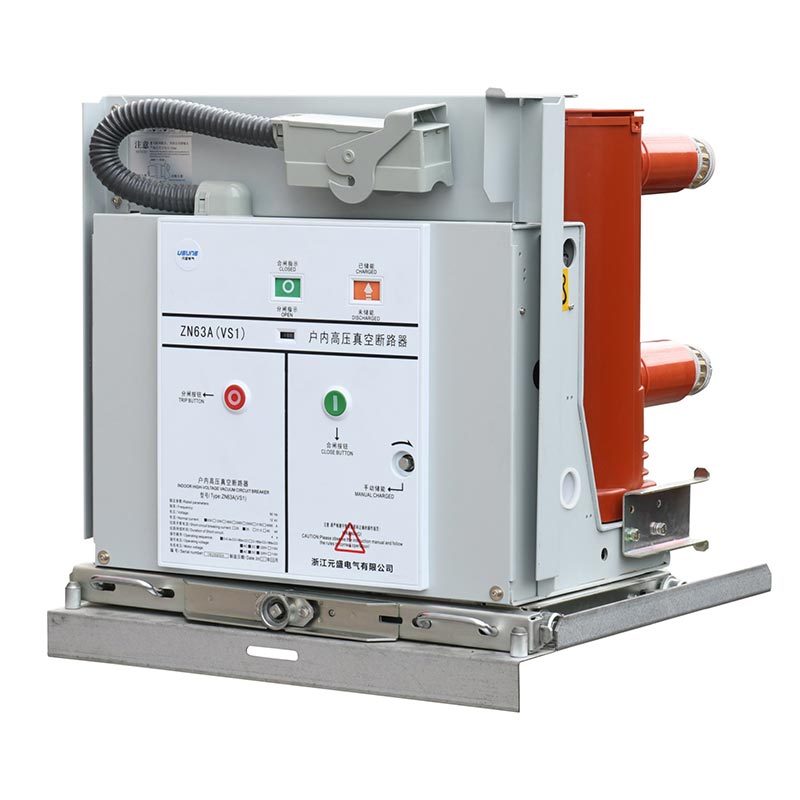

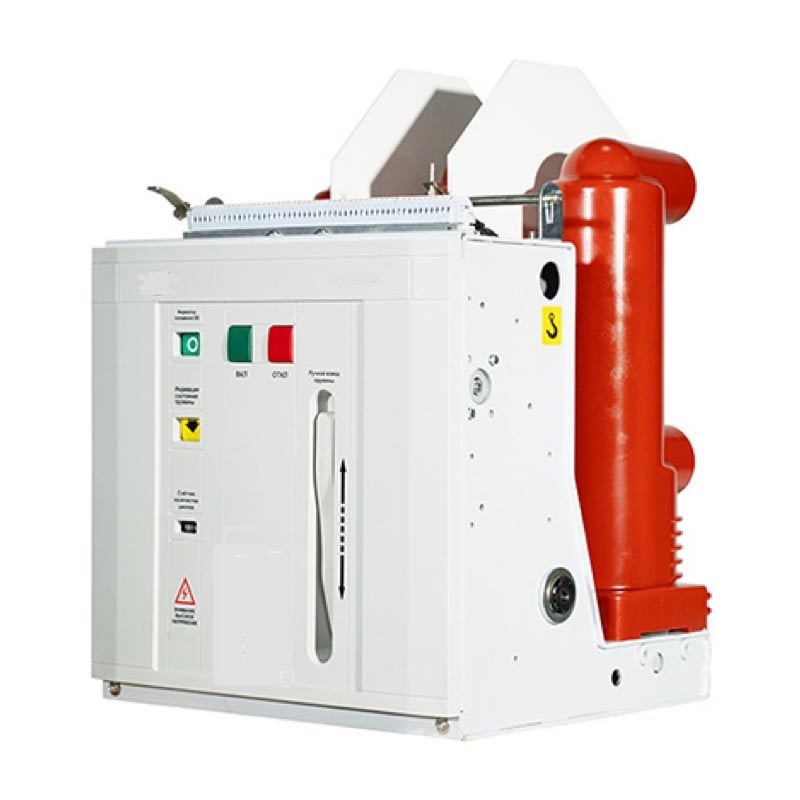

Usune VS1(ZN63)-12 সিরিজের ইনডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার হল একটি মূল বৈদ্যুতিক সুরক্ষা এবং নিয়ন্ত্রণ 12kV পাওয়ার সিস্টেমের জন্য ডিভাইস। স্প্রিং-চালিত মেকানিজম এবং সার্কিট ব্রেকার বডির ইন্টিগ্রেটেড ডিজাইন মধ্যবর্তী ট্রান্সমিশন লিঙ্কগুলি হ্রাস করে, শক্তি খরচ এবং শব্দ কমায় এবং পণ্যের কার্যকারিতা উন্নত করে নির্ভরযোগ্যতা প্রধান সার্কিটটি সার্কিট ব্রেকারের ক্ষুদ্রকরণ অর্জন করে অখণ্ডভাবে শক্ত করা খুঁটি ব্যবহার করে, পরিবেশগত অভিযোজনযোগ্যতা এবং পরিষেবা জীবন বৃদ্ধি করা এবং বেশিরভাগ পরিস্থিতিতে রক্ষণাবেক্ষণ-মুক্ত অপারেশন সক্ষম করা।

পণ্যের সুবিধা

1. উচ্চ নির্ভরযোগ্যতা

ভ্যাকুয়াম ইন্টারপ্টারটি ইপোক্সি রজন APG দিয়ে তৈরি একটি নলাকার অন্তরক সিলিন্ডারের মধ্যে অনুদৈর্ঘ্যভাবে ইনস্টল করা হয়, চমৎকার ক্রিপেজ প্রতিরোধের প্রদান করে এবং কার্যকরভাবে ধুলো জমা এবং বাহ্যিক হস্তক্ষেপ প্রতিরোধ করে। এটা এমনকি আর্দ্র এবং ভারী দূষিত পরিবেশেও স্থিরভাবে কাজ করতে পারে।

2.নমনীয় কনফিগারেশন

এটি একটি নির্দিষ্ট ইনস্টলেশন ইউনিট হিসাবে ডিজাইন করা যেতে পারে বা একটি ড্রয়ার ইউনিট গঠনের জন্য একটি ডেডিকেটেড অ্যাকুয়েটর দিয়ে সজ্জিত করা যেতে পারে। এটা পুরোপুরি KYN28A-12 (GZS) টাইপ সেন্টার-মাউন্টেড ড্রয়ার-টাইপ সুইচগিয়ারের সাথে মেলে। স্থির প্রকার এছাড়াও ব্যবহার করা যেতে পারে XGN সিরিজের ফিক্সড সুইচগিয়ার।

3. ঘন ঘন অপারেশন অভিযোজিত

ভ্যাকুয়াম বাধার অনন্য সুবিধাগুলি ব্যবহার করে, এটি প্রয়োজনীয় পরিস্থিতিতে বিশেষভাবে উপযুক্ত রেটেড অপারেটিং কারেন্টে ঘন ঘন অপারেশন এবং শর্ট-সার্কিট কারেন্টের বারবার বাধা, শক্তিশালী অফার করে ব্যবহারিকতা

4. মান সঙ্গে সম্মতি

GB/T1984-2014 "হাই ভোল্টেজ সার্কিট ব্রেকার", JB3855-1996 "3.6~40.5kV ইনডোর হাই ভোল্টেজকে কঠোরভাবে মেনে চলে ভ্যাকুয়াম সার্কিট ব্রেকার", DL/T403-2000 "12~40.5kV ভ্যাকুয়াম সার্কিট ব্রেকার্স অর্ডারিং টেকনিক্যাল কন্ডিশন", এবং IEC62271-100:2008 মান, প্রামাণিক মানের নিশ্চয়তা নিশ্চিত করে।

প্রযুক্তিগত পরামিতি

গঠন এবং ফাংশন

1. সামগ্রিক কাঠামো

Usune VS1(ZN63)-12 ইনডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার অপারেটিং সহ একটি সমন্বিত কাঠামো গ্রহণ করে মেকানিজম এবং আর্ক-এক্সটিংগুইশিং চেম্বার সামনে এবং পিছনে সাজানো। প্রধান পরিবাহী সার্কিট একটি তিন-ফেজ মেঝে-মাউন্ট করা কাঠামো। এই অনন্য নকশাটি আর্ক-নির্বাপক চেম্বারে ধুলো জমাকে উল্লেখযোগ্যভাবে হ্রাস করে পৃষ্ঠ, ভ্যাকুয়াম আর্ক-নির্বাপক চেম্বারকে বাহ্যিক কারণগুলির দ্বারা প্রভাবিত হতে বাধা দেয়। এমনকি আর্দ্র এবং ভারীভাবে দূষিত পরিবেশ, এটি ভোল্টেজ এবং উচ্চ প্রতিরোধের দুর্দান্ত প্রতিরোধ বজায় রাখে, অনুরূপ পারফর্ম করে পণ্য

2.অপারেটিং মেকানিজম স্ট্রাকচার

অপারেটিং মেকানিজম হল একটি প্ল্যানার স্প্রিং-চালিত মেকানিজম যার ম্যানুয়াল এবং ইলেকট্রিক এনার্জি স্টোরেজ উভয়ই থাকে ফাংশন অপারেটিং মোটরটি আর্ক-এক্সটিংগুইশিং চেম্বারের সামনে ক্যাবিনেটে অবস্থিত। মন্ত্রিসভা হল চারটি মধ্যবর্তী পার্টিশন দ্বারা পাঁচটি অ্যাসেম্বলি স্পেসে বিভক্ত, প্রতিটি হাউজিং এনার্জি স্টোরেজ, ট্রান্সমিশন, ট্রিপিং, এবং অপারেটিং মেকানিজমের বাফার উপাদান। আর্ক-নির্বাপক চেম্বারের সমন্বিত নকশা এবং অপারেটিং মেকানিজম অপারেটিং মেকানিজমের পারফরম্যান্স এবং এর মধ্যে উচ্চ মাত্রার মিল নিশ্চিত করে চাপ-নির্বাপক চেম্বারের খোলার এবং বন্ধ করার প্রয়োজনীয়তা, অপ্রয়োজনীয় উপাদানগুলি হ্রাস করা, শক্তি হ্রাস করা খরচ এবং শব্দ, এবং সার্কিট ব্রেকার এর কর্মক্ষম নির্ভরযোগ্যতা উন্নত.

অপারেটিং এনভায়রনমেন্ট

1. পরিবেষ্টিত তাপমাত্রা: সর্বাধিক +40℃, সর্বনিম্ন -15℃
2. পরিবেষ্টিত আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা ≤95%; মাসিক গড় আপেক্ষিক আর্দ্রতা ≤90%; দৈনিক গড় জলীয় বাষ্পের চাপ ≤22×10⁻³MPa; মাসিক গড় জলীয় বাষ্পের চাপ ≤1.8×10⁻³MPa
3. উচ্চতা: 1000m এর বেশি নয়
4. ভূমিকম্পের তীব্রতা: 8 ডিগ্রির বেশি নয়
5. বায়ুমণ্ডলীয় পরিবেশ: উল্লেখযোগ্য ধুলো, ধোঁয়া, ক্ষয়কারী বা দাহ্য গ্যাস, বাষ্প বা লবণ স্প্রে নেই চারপাশের বাতাসে দূষণ।

দ্রষ্টব্য: যদি উপরের স্বাভাবিক অপারেটিং পরিবেশের শর্তগুলি অতিক্রম করা হয়, অনুগ্রহ করে আমাদের প্রস্তুতকারকের সাথে পরামর্শ করুন প্রকৃত কাজের শর্ত অনুযায়ী পণ্য কাস্টমাইজ করতে অগ্রিম.

ইনস্টলেশন এবং কমিশনিং

1. পরিবহন এবং স্টোরেজের সময় ক্ষতির জন্য সার্কিট ব্রেকার পরীক্ষা করুন। যদি কোন ক্ষতি পাওয়া যায়, এটি ব্যবহার বন্ধ করুন অবিলম্বে এবং বিক্রয়োত্তর সহায়তার জন্য আমাদের সরবরাহকারীর সাথে যোগাযোগ করুন।
2. ময়লা সরান (বিশেষ করে অন্তরণ পৃষ্ঠ থেকে)। পরিবহন বা স্টোরেজ সময় উত্পন্ন ময়লা প্রভাবিত করতে পারে পণ্যের নিরোধক কর্মক্ষমতা এবং এমনকি নিরাপত্তা বিপত্তি হতে পারে.
3. শক্তি সঞ্চয় করতে, বন্ধ এবং খোলার জন্য প্রবিধান অনুযায়ী সার্কিট ব্রেকার ম্যানুয়ালি পরিচালনা করুন, তা পর্যবেক্ষণ করুন শক্তি সঞ্চয়ের অবস্থা এবং খোলা/বন্ধ অবস্থানের সূচকগুলি স্বাভাবিক।
4. শক্তি সঞ্চয় করতে, বন্ধ এবং খোলার জন্য অপারেটিং পাওয়ার সাপ্লাই ব্যবহার করে সার্কিট ব্রেকার পরিচালনা করুন, পর্যবেক্ষণ করুন কিনা শক্তি সঞ্চয়ের অবস্থা এবং খোলা/বন্ধ অবস্থানের সূচকগুলি স্বাভাবিক।
5. হ্যান্ডকার্ট-টাইপ সার্কিট ব্রেকার পরিচালনা: পুশ হ্যান্ডেলটি পুশ হোলে প্রবেশ করান, ঘড়ির কাঁটার দিকে ঘুরুন অগ্রিম, এবং প্রত্যাহার করতে ঘড়ির কাঁটার বিপরীতে, মোট অগ্রিম স্ট্রোক 300±3 মিমি; খোলা অবস্থানে, মসৃণভাবে এটিকে কাজ বা পরীক্ষার অবস্থানে নিয়ে যান, হ্যান্ডেলটি মাঝারি গতিতে 30 বার ঘুরিয়ে যতক্ষণ না একটি "ক্লিক" শব্দ শোনা যাচ্ছে, ইঙ্গিত করে যে এটি সঠিক অবস্থানে রয়েছে (পুশ মেকানিজমের ক্ষতি এড়াতে অতিরিক্ত শক্তি ব্যবহার করবেন না), এবং একই সাথে, সংশ্লিষ্ট অবস্থান নির্দেশক সার্কিট সংযুক্ত করা হবে।

দ্রষ্টব্য: যদি একটি ক্লোজিং ইন্টারলকিং ডিভাইস নির্বাচন করা হয়, ইন্টারলকিং সার্কিট পাওয়ার সাপ্লাই এর সাথে সংযুক্ত থাকতে হবে সার্কিট বন্ধ করার আগে এটি আনলক করুন।

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন কেস

কেস স্টাডি: আরবান কমার্শিয়াল কমপ্লেক্স পাওয়ার ডিস্ট্রিবিউশন প্রজেক্ট

মূল ব্যবসায়িক জেলায় একটি 150,000㎡ বাণিজ্যিক কমপ্লেক্স (শপিং মল, অফিস বিল্ডিং এবং হোটেল একীভূত করা) হ্যাংজু, চীনের, স্থিতিশীল কর্মক্ষমতা সহ উচ্চ-ভোল্টেজ সার্কিট ব্রেকার প্রয়োজন, ঘন ঘন অভিযোজনযোগ্যতা অপারেশন, এবং সামগ্রিক বিদ্যুৎ সরবরাহের ধারাবাহিকতা নিশ্চিত করতে উচ্চ নিরাপত্তা। বিভিন্ন বিকল্প তুলনা করার পরে, ক্লায়েন্ট Usune VS1-12/630-25 হ্যান্ডকার্ট-টাইপ ইনডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার নির্বাচন করেছে, 20টি ইউনিট স্থাপন করেছে কমপ্লেক্সের উচ্চ এবং নিম্ন ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের শর্ট-সার্কিট সুরক্ষা এবং লোড নিয়ন্ত্রণ পরিচালনা করতে। কমিশন করার পর থেকে, এটি কোনো ত্রুটি ছাড়াই স্থিরভাবে কাজ করেছে, ফল্ট আইসোলেশন টাইম 0.3 সেকেন্ডে কমে গেছে, কার্যকরভাবে বৈদ্যুতিক সরঞ্জামের স্বাভাবিক অপারেশন নিশ্চিত করা এবং ক্লায়েন্টের কাছ থেকে উচ্চ প্রশংসা অর্জন করা।

FAQ

প্রশ্ন 1: যদি ইনডোর হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারটি স্বাভাবিক পরিসরের বাইরের পরিবেশে ব্যবহার করা হয়?

A1: যদি প্রকৃত অপারেটিং পরিবেশ স্বাভাবিক অবস্থার চেয়ে বেশি হয় (যেমন 1000 মিটারের উপরে উচ্চতা, পরিবেষ্টিত তাপমাত্রা -15℃ বা উপরে +40℃, ইত্যাদি), আমাদের প্রস্তুতকারকের সাথে আগে থেকেই পরামর্শ করা প্রয়োজন। আমাদের কারখানা হবে প্রকৃত পরিবেশগত পরামিতিগুলির উপর ভিত্তি করে পণ্যগুলি কাস্টমাইজ করুন, যেমন নিরোধক কর্মক্ষমতা বাড়ানো এবং অপ্টিমাইজ করা সিলিং কাঠামো, লক্ষ্য পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করতে।

প্রশ্ন 2: Usune VS1-12 সিরিজের সার্কিট ব্রেকার কীভাবে তাদের পরিষেবা জীবন বাড়ানোর জন্য বজায় রাখা যায়?

A2: পণ্যটি রক্ষণাবেক্ষণ-মুক্ত অপারেশন অর্জন করে একটি সমন্বিত শক্ত মেরু এবং সমন্বিত কাঠামো গ্রহণ করে স্বাভাবিক ব্যবহারের অধীনে। সার্কিট ব্রেকার পৃষ্ঠের পরিচ্ছন্নতার শুধুমাত্র পর্যায়ক্রমিক চেক (বিশেষ করে নিরোধক পৃষ্ঠ), ধুলো এবং ময়লা অপসারণ, এবং খোলা/বন্ধ অবস্থান নির্দেশক এবং শক্তি সঞ্চয়ের অবস্থা পর্যবেক্ষণ প্রয়োজন হয় যদি কোনো অস্বাভাবিকতা পাওয়া যায়, অবিলম্বে পণ্য ব্যবহার বন্ধ করুন এবং আমাদের সরবরাহকারীর সাথে যোগাযোগ করুন আরও ক্ষতি প্রতিরোধ করার জন্য পেশাদার বিক্রয়োত্তর রক্ষণাবেক্ষণ।

প্রশ্ন 3: Usune VS1-12 সিরিজের সার্কিট ব্রেকারগুলি কি অন্যান্য ব্র্যান্ডের সুইচগিয়ারের সাথে সামঞ্জস্যপূর্ণ?

A3: হ্যাঁ। পণ্যটি জাতীয় এবং আন্তর্জাতিক মান অনুযায়ী ডিজাইন করা হয়েছে এবং এর সাথে পুরোপুরি সামঞ্জস্যপূর্ণ KYN28A-12 (GZS) টাইপ সেন্টার-মাউন্টেড ড্রয়ার-টাইপ সুইচগিয়ার এবং XGN সিরিজের ফিক্সড সুইচগিয়ার। উপরন্তু, আমাদের প্রস্তুতকারকের নির্দিষ্ট সুইচগিয়ার মডেল অনুযায়ী পণ্য মাত্রা এবং ইন্টারফেস সামঞ্জস্য করতে পারেন গ্রাহক সামঞ্জস্য নিশ্চিত করতে। কেনার আগে, অনুগ্রহ করে আমাদের সরবরাহকারীকে সুইচগিয়ার পরামিতি প্রদান করুন পেশাদার মিলের পরামর্শ।
