শিল্প শক্তি ব্যবস্থার ক্রমাগত বিকাশের সাথে, বিদ্যুৎ কেন্দ্র এবং বৈদ্যুতিক সুবিধাগুলির জন্য সরঞ্জাম রক্ষণাবেক্ষণের সময় শক্তি বিচ্ছিন্নতার জন্য নিরাপদ এবং আরও নির্ভরযোগ্য সমাধান প্রয়োজন।উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচনির্ভরযোগ্য বিচ্ছিন্নতা প্রদান এবং রক্ষণাবেক্ষণ দক্ষতা উন্নত করে বৈদ্যুতিক নিরাপত্তা নিশ্চিত করতে একটি অপরিহার্য ভূমিকা পালন করে।

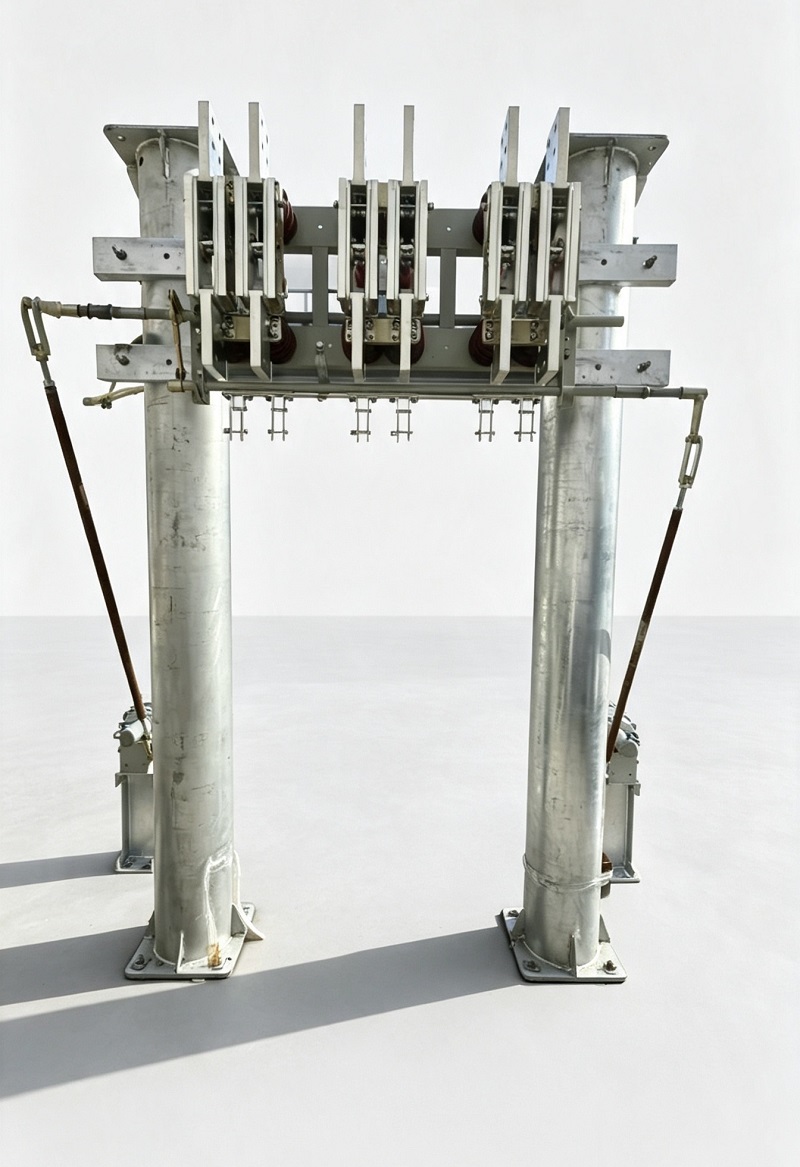

GN22-6 সিরিজ ইনডোর হাই-ভোল্টেজ ডিসকানেক্টিং সুইচ হল একটি নতুন প্রজন্মের উচ্চ-ভোল্টেজ বৈদ্যুতিক ডিভাইস যা মাঝারি-ভোল্টেজ পাওয়ার সিস্টেমের জন্য তৈরি করা হয়েছে। উন্নত যান্ত্রিক ট্রান্সমিশন প্রযুক্তি, অপ্টিমাইজ করা যোগাযোগ কাঠামো এবং উচ্চ-শক্তি পরিবাহী উপাদানগুলিকে একীভূত করার মাধ্যমে, GN22-6 সিরিজ বড় পাওয়ার প্লান্ট এবং শিল্প বৈদ্যুতিক অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য বিচ্ছিন্নতা কর্মক্ষমতা প্রদান করে।
GN22-6 ইনডোর হাই-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচটি প্রধানত বড় পাওয়ার প্ল্যান্ট এবং বৈদ্যুতিক সিস্টেমে সরঞ্জাম পরিদর্শন এবং রক্ষণাবেক্ষণের সময় বিদ্যুৎ সরবরাহ বিচ্ছিন্ন করতে ব্যবহৃত হয়। পণ্যটি তিনটি স্বাধীন একক-মেরু ইউনিট বা একটি সমন্বিত তিন-মেরু সমাবেশ হিসাবে কনফিগার করা যেতে পারে, বিভিন্ন পাওয়ার সিস্টেমের প্রয়োজনীয়তার জন্য নমনীয় ইনস্টলেশন বিকল্প সরবরাহ করে।
সংযোগ বিচ্ছিন্ন করা সুইচ এবং এর ম্যাচিং অপারেটিং মেকানিজম জিবি 1985 (অল্টারনেটিং কারেন্ট) মেনে চলেউচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচএবং আর্থিং সুইচ), উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামের মানগুলির সাথে নির্ভরযোগ্য কর্মক্ষমতা এবং সামঞ্জস্যতা নিশ্চিত করে।
| আইটেম | প্রযুক্তিগত প্রয়োজনীয়তা |
|---|---|
| উচ্চতা | ≤1000 মি |
| পরিবেষ্টিত তাপমাত্রা | -25℃ ~ +40℃ |
| আপেক্ষিক আর্দ্রতা | ≤90% (+25℃ এ) |
| ইনস্টলেশন পরিবেশ | কোন গুরুতর ক্ষয়কারী গ্যাস, লবণের কুয়াশা, ধুলো, বিস্ফোরক বা ক্ষয়কারী পদার্থ নেই |
| কম্পন অবস্থা | ঘন ঘন তীব্র কম্পন নেই |
GN22-6 সিরিজ একটি তিন-মেরু ছুরি-ব্লেড গঠন গ্রহণ করে। প্রতিটি পোলের পরিবাহী উপাদানগুলি পোস্ট ইনসুলেটর বা বুশিং ইনসুলেটরের মাধ্যমে বেস ফ্রেমে স্থির করা হয়, যা স্থিতিশীল যান্ত্রিক সমর্থন এবং বৈদ্যুতিক নিরোধক কর্মক্ষমতা নিশ্চিত করে।
সুইচ ব্লেডগুলি সূক্ষ্ম মেশিনিং প্রযুক্তির সাথে ঘন তামার প্লেট থেকে তৈরি করা হয়, যা পৃষ্ঠের গুণমান এবং পরিবাহী উপাদানগুলির বৈদ্যুতিক পরিবাহিতা উন্নত করে। অপ্টিমাইজ করা কন্টাক্ট স্ট্রাকচার নির্ভরযোগ্য কানেকশন পারফরম্যান্স প্রদান করে এবং অপারেশন চলাকালীন স্ব-পরিষ্কার ক্ষমতা প্রদান করে, যোগাযোগের প্রতিরোধ কমাতে এবং পরিষেবার স্থিতিশীলতা উন্নত করতে সাহায্য করে।

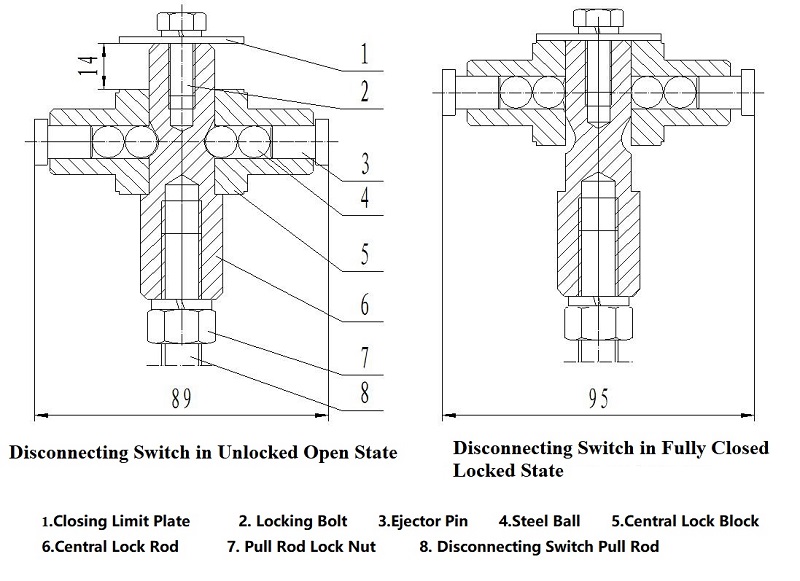

প্রথাগত সংযোগ বিচ্ছিন্ন সুইচ প্রক্রিয়া থেকে ভিন্ন, GN22-6 সিরিজ উচ্চ যোগাযোগের চাপ এবং অপারেটিং টর্কের মধ্যে সাধারণ চ্যালেঞ্জ সমাধানের জন্য একটি বিশেষভাবে ডিজাইন করা দ্বি-পদক্ষেপ বন্ধ এবং লকিং প্রক্রিয়া গ্রহণ করে।
প্রধান শ্যাফ্টের প্রথম 80° ঘূর্ণনের সময়, সুইচ ব্লেডটি সম্পূর্ণ খোলা অবস্থান থেকে প্রাথমিক বন্ধ অবস্থানে চলে যায়।
নিম্নলিখিত 10° ঘূর্ণনের সময়, লকিং ব্লক প্রক্রিয়া কেন্দ্রীয় লকিং রড, স্টিলের বল এবং ইজেক্টর পিনগুলিকে চালিত করে। চৌম্বকীয় লক প্লেটগুলি একটি লিভার কাঠামোর মাধ্যমে বলকে প্রসারিত করে, থ্রাস্টকে প্রায় 5.5 গুণ বৃদ্ধি করে এবং সুইচ ব্লেডে শক্তিশালী যোগাযোগের চাপ তৈরি করে।
এই উদ্ভাবনী কাঠামো প্রদান করে:
GN22-6 সিরিজ বিভিন্ন রেট করা বর্তমান প্রয়োজনীয়তা সমর্থন করে, এটি উচ্চ-কারেন্ট পাওয়ার বিতরণ এবং রক্ষণাবেক্ষণ বিচ্ছিন্নতা অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
| মডেল | রেটেড ভোল্টেজ (kV) | সর্বোচ্চ অপারেটিং ভোল্টেজ (kV) | 1-মিনিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (kV) | রেট করা বর্তমান (A) | গতিশীল স্থিতিশীলতা বর্তমান (kA) | 3s তাপীয় স্থিতিশীলতা বর্তমান (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
দ্রষ্টব্য: GN22-10 ফ্ল্যাট-মাউন্ট করা প্রকারের প্রতিনিধিত্ব করে; সি থ্রু-ওয়াল টাইপ প্রতিনিধিত্ব করে; D আর্থিং টাইপ প্রতিনিধিত্ব করে।
GN22-6 সংযোগ বিচ্ছিন্ন সুইচ অনুভূমিক, উল্লম্ব, এবং ঝোঁক ইনস্টলেশন পদ্ধতি সমর্থন করে, বিভিন্ন বৈদ্যুতিক সিস্টেমে নমনীয় একীকরণের অনুমতি দেয়।
সামঞ্জস্যপূর্ণ অপারেটিং প্রক্রিয়া অন্তর্ভুক্ত:
| রেট করা বর্তমান | সর্বাধিক অপারেটিং টর্ক |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
স্থিতিশীল কর্মক্ষমতা বজায় রাখার জন্য, কমিশনিংয়ের পরে নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণ করা উচিত। প্রস্তাবিত রক্ষণাবেক্ষণ পদ্ধতি অন্তর্ভুক্ত:
| কম্পোনেন্ট | প্রস্তাবিত উপাদান |
|---|---|
| চলন্ত উপাদান | ZG-1 লুব্রিকেটিং গ্রীস |
| যোগাযোগ সারফেস সুরক্ষা | SYB1607 ইন্ডাস্ট্রিয়াল পেট্রোলেটাম |
যেহেতু বৈদ্যুতিক সিস্টেমগুলি উচ্চ ক্ষমতা এবং উন্নত নির্ভরযোগ্যতার দিকে বিকশিত হতে থাকে, উন্নত সংযোগ বিচ্ছিন্ন সুইচ প্রযুক্তি শক্তি সুরক্ষা এবং সরঞ্জাম রক্ষণাবেক্ষণের জন্য ক্রমশ গুরুত্বপূর্ণ হয়ে উঠেছে।
উচ্চ-বর্তমান ক্ষমতা, অপ্টিমাইজ করা যোগাযোগ কাঠামো এবং নির্ভরযোগ্য যান্ত্রিক নকশা সহ, GN22-6 ইনডোর হাই-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ পাওয়ার প্লান্ট, সাবস্টেশন এবং শিল্প বৈদ্যুতিক সিস্টেমগুলির জন্য একটি নির্ভরযোগ্য বিচ্ছিন্ন সমাধান প্রদান করে।
অপারেশনাল নিরাপত্তা এবং সরঞ্জাম নির্ভরযোগ্যতা উন্নত করে, GN22-6 সিরিজ মাঝারি-ভোল্টেজ পাওয়ার অবকাঠামোর আধুনিকীকরণ এবং স্থিতিশীল উন্নয়নকে সমর্থন করে।
