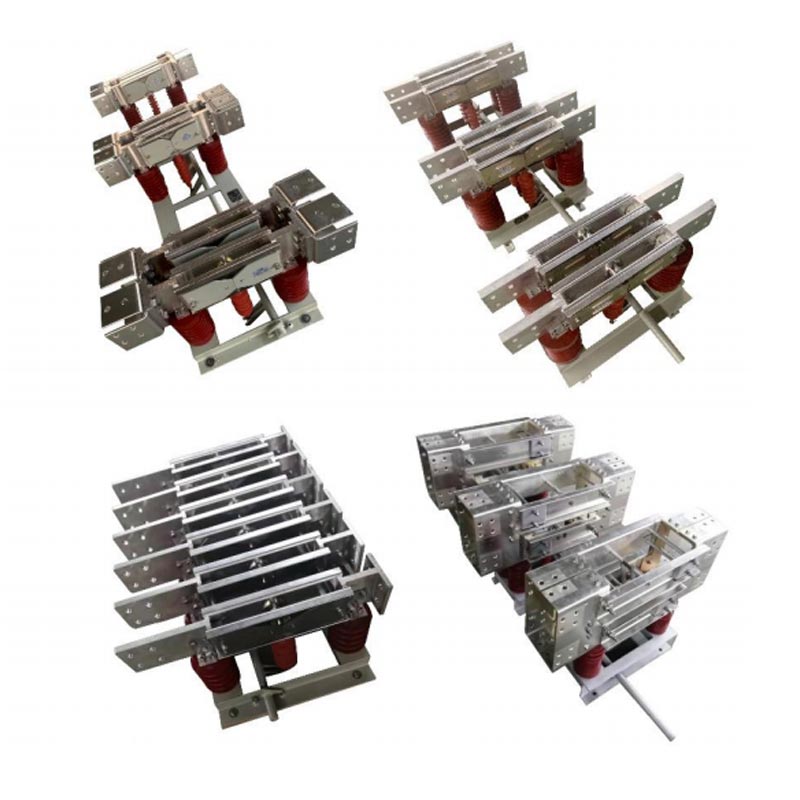

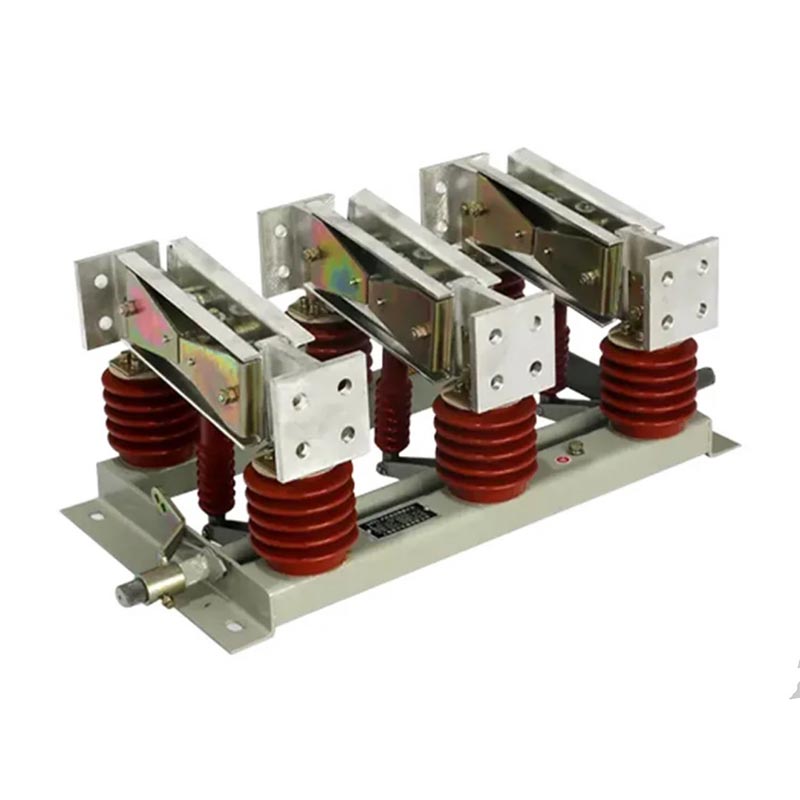

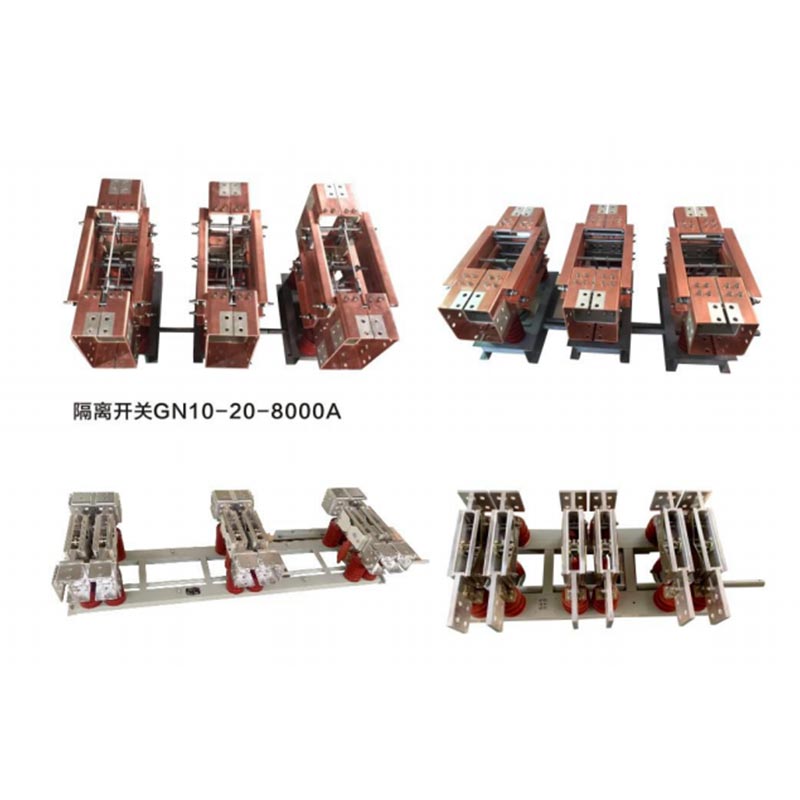

ইনডোর এয়ার আইসোলেশন সুইচ

Usune GN সিরিজের ইনডোর এয়ার আইসোলেশন সুইচ হল একটি মূল উচ্চ-ভোল্টেজ বৈদ্যুতিক পণ্য যা স্বাধীনভাবে তৈরি করেছে Zhejiang Usune Electric Co., Ltd., চীনে উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামের একটি শীর্ষস্থানীয় সরবরাহকারী। একীভূত করা সর্বশেষ গার্হস্থ্য R&D প্রযুক্তি এবং উত্পাদন প্রক্রিয়া, এটি বিশেষভাবে উচ্চ-কারেন্টের জন্য ডিজাইন করা হয়েছে বড় পাওয়ার প্ল্যান্ট এবং স্টিল মিলের জেনারেটর আউটলেটে অপারেটিং শর্ত, বাজারের শূন্যতা পূরণ করে উচ্চ কর্মক্ষমতা ইনডোর উচ্চ বর্তমান সংযোগ বিচ্ছিন্ন সুইচ.

এই সুইচটিতে একটি নমনীয় কাঠামোগত নকশা রয়েছে, যা এটিকে তিনটি স্বাধীন একক-মেরুতে একত্রিত করার অনুমতি দেয়। বিভিন্ন স্থানিক বিন্যাস এবং ব্যবহারের প্রয়োজনীয়তা অনুসারে ইউনিট বা তিন-মেরু সমন্বিত ডিভাইস হিসাবে কনফিগার করা, সাইট ইনস্টলেশন চাহিদার উপর নির্ভর করে। এর মূল ফাংশন সময় নির্ভরযোগ্য শক্তি বিচ্ছিন্নতা প্রদান করা হয় বৈদ্যুতিক সরঞ্জাম এবং সিস্টেম রক্ষণাবেক্ষণ। সার্কিটে একটি স্পষ্ট বিরতি তৈরি করে, এটি নিরাপত্তা নিশ্চিত করে রক্ষণাবেক্ষণ কর্মীরা এবং সরঞ্জামের অখণ্ডতা, উচ্চ-ভোল্টেজের মূল নিরাপত্তা বিচ্ছিন্নতার প্রয়োজনীয়তা পূরণ করে পাওয়ার সিস্টেম।

পণ্য নকশা এবং মডেল বিবরণ

1. স্ট্রাকচারাল ডিজাইনের সুবিধা

Usune GN সিরিজ একটি বৈজ্ঞানিকভাবে শক্তিশালী স্ট্রাকচারাল ডিজাইন গ্রহণ করে, কমপ্যাক্ট লেআউট এবং সুবিধাজনক সমন্বয় করে অপারেশন তিন-মেরু সমন্বিত কনফিগারেশন কার্যকরভাবে ইনস্টলেশন স্থান সংরক্ষণ করে, যখন স্বাধীন একক-মেরু নকশা পৃথক রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের সুবিধা দেয়, পণ্যের নমনীয়তা বাড়ায় এবং বজায় রাখার ক্ষমতা সুইচ উচ্চ মানের পরিবাহী এবং অন্তরক উপকরণ ব্যবহার করে, চমৎকার পরিবাহিতা নিশ্চিত করে ইনসুলেশন কর্মক্ষমতা এবং সেবা জীবন উন্নত করার সময়, দীর্ঘমেয়াদী স্থিতিশীল অপারেশন প্রয়োজনীয়তা পূরণ অভ্যন্তরীণ উচ্চ-ভোল্টেজ পরিবেশ।

2. মডেল কোড ব্যাখ্যা

Usune GN সিরিজের ইন্ডোর এয়ার আইসোলেশন স্যুইচ মডেল নম্বরগুলি প্রমিত কোডিং নিয়মগুলি অনুসরণ করে, তাদের পরিষ্কার করে এবং বুঝতে সহজ, গ্রাহকদের তাদের প্রকৃত চাহিদা অনুযায়ী উপযুক্ত স্পেসিফিকেশন নির্বাচন করার অনুমতি দেয়। সাধারণ মডেলগুলি হল GN□--20DW/8000--80। প্রতিটি কোডের নির্দিষ্ট অর্থ (বাম থেকে ডানে) নিম্নরূপ:

- G: সংযোগ বিচ্ছিন্ন করা সুইচ (মূল পণ্যের ধরন, পণ্যের পাওয়ার আইসোলেশনের প্রধান কাজ নির্দেশ করে)
- এন: ইন্ডোর টাইপ (ইঙ্গিত করে যে পণ্যটি ইনডোর ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে)
- □: ডিজাইন সিরিয়াল নম্বর (একই সিরিজের মধ্যে বিভিন্ন ডিজাইনের সংস্করণকে আলাদা করে)
- 20: রেটেড ভোল্টেজ (ইউনিট: কেভি, সুইচটি স্থিরভাবে সহ্য করতে পারে এমন সর্বোচ্চ ভোল্টেজ নির্দেশ করে)
- D: গ্রাউন্ডিংয়ের সাথে স্যুইচ করুন (রক্ষণাবেক্ষণের সময় নিরাপদ স্রাব নিশ্চিত করতে গ্রাউন্ডিং ফাংশন দিয়ে সজ্জিত)
- W: দূষণ বিরোধী প্রকার (বর্ধিত দূষণ বিরোধী কর্মক্ষমতা, উচ্চ সহ কঠোর গৃহমধ্যস্থ পরিবেশের জন্য উপযুক্ত দূষণের মাত্রা)
- 8000: রেটেড কারেন্ট (ইউনিট: A, সর্বোচ্চ কারেন্ট নির্দেশ করে যে সুইচটি ক্রমাগত সহ্য করতে পারে)
- 80: রেট করা স্বল্প-সময় কারেন্ট সহ্য করে (ইউনিট: kA, সর্বাধিক শর্ট-সার্কিট কারেন্ট নির্দেশ করে যে সুইচটি করতে পারে একটি নির্দিষ্ট সময়ের মধ্যে প্রতিরোধ)

প্রযুক্তিগত পরামিতি

Usune পেশাদার নির্ভুলতার নীতি মেনে চলে; জিএন সিরিজ ইনডোর এয়ার আইসোলেশন... সুইচটি গর্ব করে বিভিন্ন শিল্প পরিস্থিতিতে বিভিন্ন চাহিদা মেটাতে ব্যাপক প্রযুক্তিগত পরামিতি। সমস্ত পরামিতি সহ্য করা হয় মান এবং স্থিতিশীল পণ্য কর্মক্ষমতা সঙ্গে সম্মতি নিশ্চিত করতে কঠোর কারখানা পরীক্ষা এবং যাচাইকরণ:

- ভোল্টেজ রেটিং: 12kV, 20kV, 35kV (বিভিন্ন উচ্চ-ভোল্টেজ পাওয়ার সিস্টেম কনফিগারেশনের জন্য তিনটি স্পেসিফিকেশন)
- বর্তমান রেটিং: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (আটটি স্পেসিফিকেশন উচ্চ কারেন্ট অনুসারে জেনারেটর আউটপুট এ অবস্থা)
- পণ্যের ধরন: আন্ডারগ্রাউন্ডেড, সিঙ্গল-গ্রাউন্ডেড, থ্রু-ওয়াল টাইপ (বিভিন্ন ইনস্টলেশনের জন্য তিন প্রকার পরিবেশ এবং কার্যকরী প্রয়োজনীয়তা)

ব্যবহারের শর্তাবলী

1. পরিবেষ্টিত তাপমাত্রা: -50℃～+50℃ (চরম তাপমাত্রার পরিবেশে স্থিতিশীল অপারেশন)
2. উচ্চতা: ≤2000m (উচ্চতা ≥2500m জন্য অনুরোধের ভিত্তিতে অভিযোজনযোগ্যতা বাড়ানো যেতে পারে)
3. বাতাসের চাপ: ≤700Pa (বাতাসের গতি ≤34m/s, ভাল-বাতাসবাহী অন্দর পরিবেশের জন্য উপযুক্ত)
4. ভূমিকম্পের তীব্রতা: ≤8 (মাঝারি ভূমিকম্পের প্রভাব সহ্য করে, ভূমিকম্পপ্রবণ এলাকায় স্থিতিশীল অপারেশন নিশ্চিত করে এলাকা)
5. বরফের পুরুত্ব: ≤20mm (ঠান্ডা অন্দর পরিবেশের জন্য উপযুক্ত যেখানে আইসিং সম্ভব)
6. দূষণ ডিগ্রী: ক্লাস III, IV (দূষণ-প্রমাণ নকশা, উচ্চ ধূলিকণা সহ অন্দর পরিবেশের জন্য উপযুক্ত রাসায়নিক দূষণ)
7. ইনস্টলেশন অবস্থান: দাহ্য এবং বিস্ফোরক বিপদ, রাসায়নিক ক্ষয় এবং গুরুতর কম্পন থেকে মুক্ত (ব্যবহারকারী এবং প্রস্তুতকারকের মধ্যে আলোচনার মাধ্যমে বিশেষ ব্যবহারের শর্ত নির্ধারণ করা যেতে পারে)

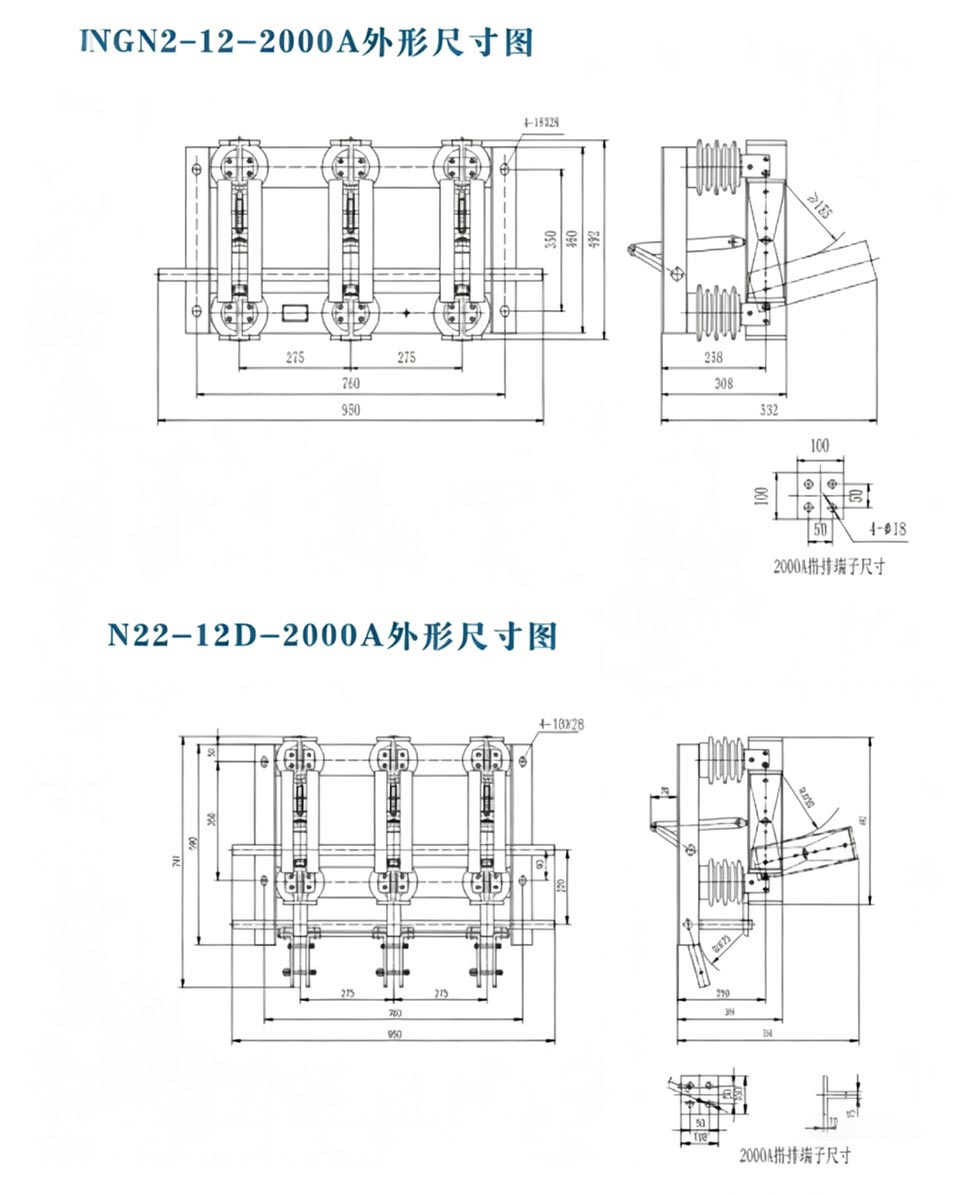

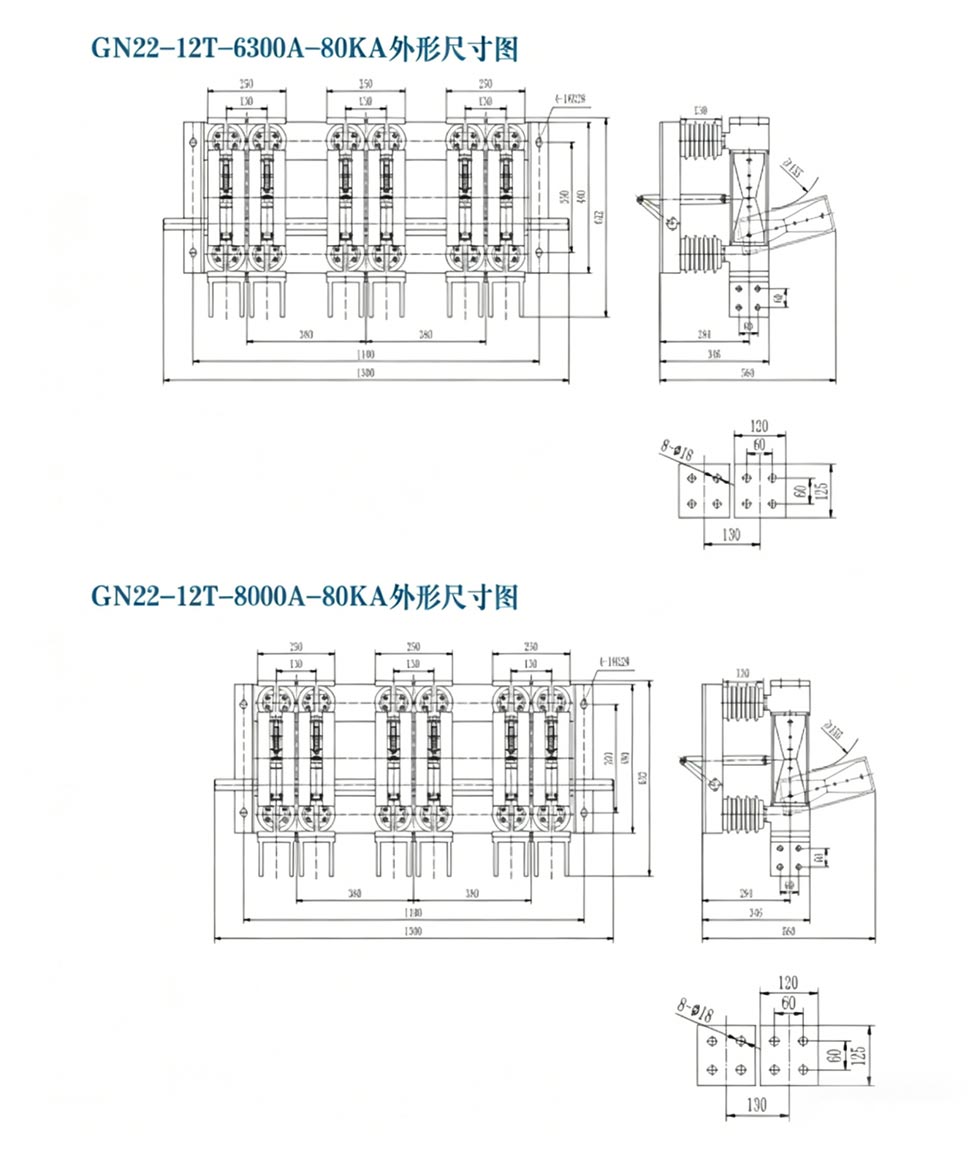

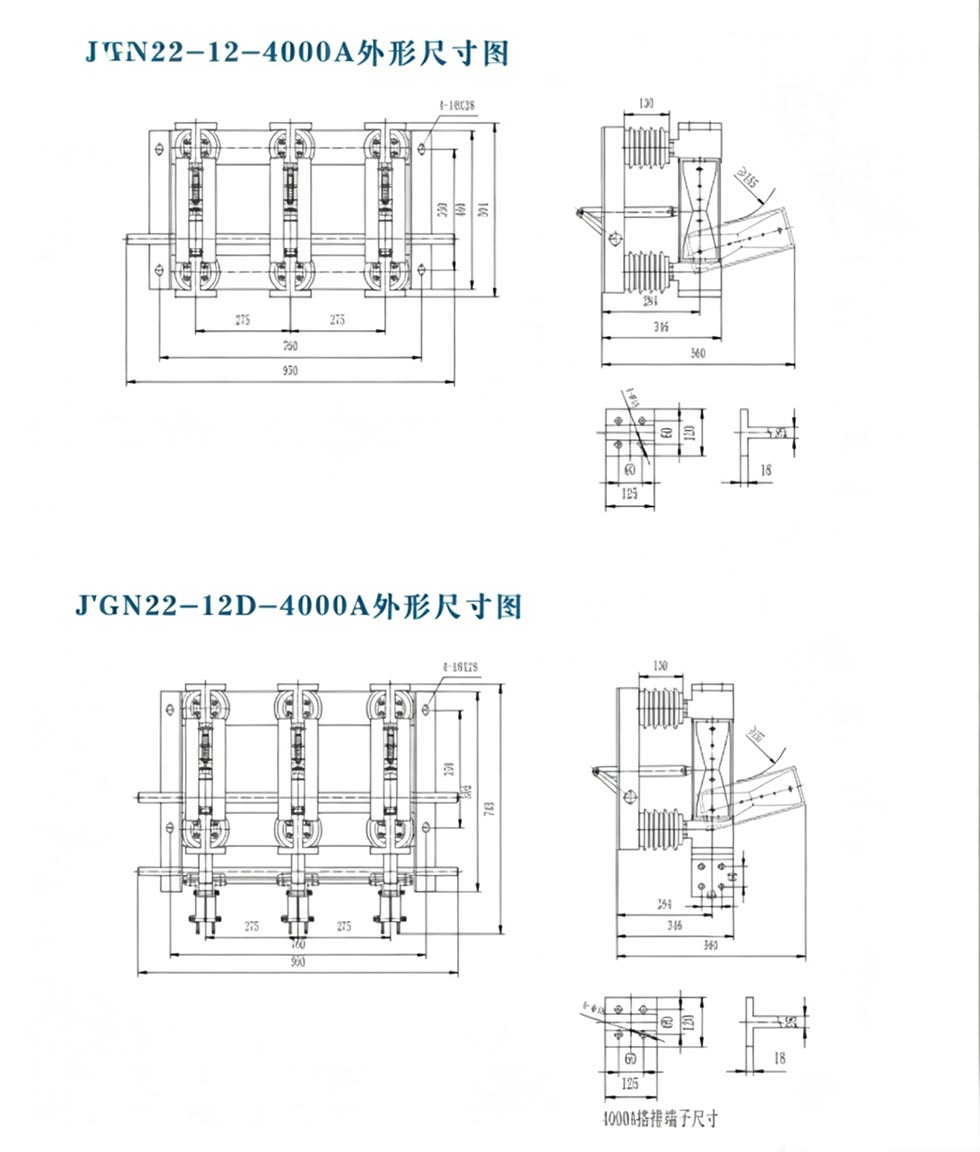

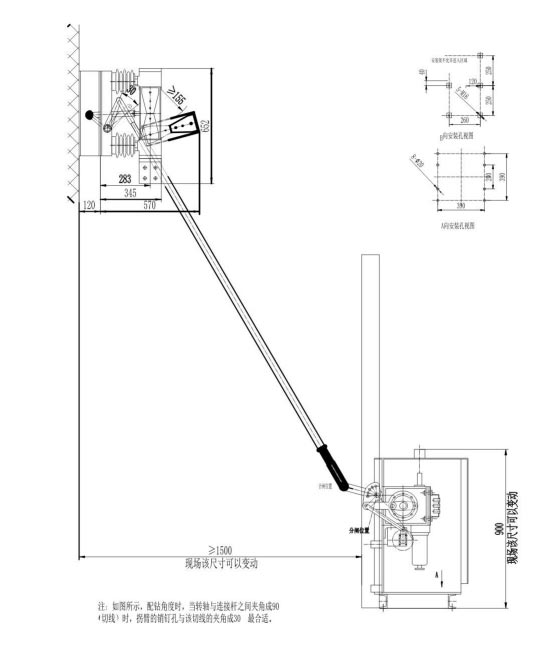

বাইরের মাত্রা

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন কেস

কেস স্টাডি: চীনের শানডং-এ বড় কয়লা-চালিত পাওয়ার প্ল্যান্ট

চীনের শানডং প্রদেশে একটি বৃহৎ কয়লা চালিত বিদ্যুৎ কেন্দ্র, যার 2×600MW এর ইনস্টল ক্ষমতা রয়েছে, এর জন্য প্রয়োজন জেনারেটর ইউনিট এবং শক্তির নিরাপদ রক্ষণাবেক্ষণ নিশ্চিত করতে জেনারেটর আউটলেটে উচ্চ-কারেন্ট সংযোগ বিচ্ছিন্ন সুইচ সিস্টেম গভীর তদন্ত এবং তুলনা করার পরে, পাওয়ার প্ল্যান্টটি Usune GN সিরিজ 20kV/8000A ইনডোর নির্বাচন করেছে উচ্চ-ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ (গ্রাউন্ডিং সুইচ সহ, দূষণ-প্রমাণ প্রকার)। মনোনীত প্রস্তুতকারক হিসাবে, Usune কাস্টমাইজড ইনস্টলেশন নির্দেশিকা এবং বিক্রয়োত্তর পরিষেবা প্রদান করে। পণ্যটি তিন ধরে স্থিতিশীলভাবে কাজ করছে 2023 সালে এটি স্থাপনের পর থেকে বছর।

অপারেশন চলাকালীন, সুইচটি উচ্চ কারেন্ট এবং কঠোর গৃহমধ্যস্থ পরিবেশের পরীক্ষা সহ্য করে (দূষণ স্তর IV) দুর্বল যোগাযোগ বা নিরোধক ক্ষতির মতো কোনো ত্রুটি ছাড়াই। এটি কার্যকরভাবে পাওয়ার আইসোলেশন টাস্ক পূরণ করেছে জেনারেটর সেট রক্ষণাবেক্ষণের সময়, রক্ষণাবেক্ষণ কর্মীদের নিরাপত্তা এবং বিদ্যুতের স্বাভাবিক অপারেশন নিশ্চিত করে উদ্ভিদ গ্রাহক পণ্যের কার্যকারিতা এবং Usune-এর পেশাদার পরিষেবাকে অত্যন্ত স্বীকৃতি দেয় এবং একটি স্বাক্ষর করেছে Usune-এর সাথে দীর্ঘমেয়াদী সহযোগিতা চুক্তি, এটিকে সংযোগ বিচ্ছিন্ন সুইচের সরবরাহকারী হিসাবে মনোনীত করে।

FAQ

প্রশ্ন 1: ইউসুন জিএন সিরিজের ইনডোর এয়ার আইসোলেশন সুইচের মূল কাজ কী এবং এটি কি বাধা দিতে ব্যবহার করা যেতে পারে? লোড কারেন্ট?

A1: মূল কাজ হল বৈদ্যুতিক সরঞ্জাম রক্ষণাবেক্ষণের সময় নির্ভরযোগ্য শক্তি বিচ্ছিন্নতা প্রদান করা এবং সিস্টেম সার্কিটে একটি স্পষ্ট বিরতি তৈরি করে, এটি রক্ষণাবেক্ষণের কর্মীদের এবং সরঞ্জামগুলির নিরাপত্তা নিশ্চিত করে। এটা জোর দেওয়া গুরুত্বপূর্ণ যে এই পণ্যটি একটি পাওয়ার আইসোলেশন ডিভাইস, একটি লোড সংযোগ বিচ্ছিন্ন সুইচ নয়। এটা পারে না লোড কারেন্ট বা শর্ট-সার্কিট কারেন্ট ব্যাহত করতে ব্যবহার করা হবে; এটি শুধুমাত্র যখন সার্কিট আনলোড করা হয় বা পরিচালনা করা যেতে পারে লোড কারেন্ট অন্যান্য সুইচিং সরঞ্জাম দ্বারা বিঘ্নিত হওয়ার পরে।

প্রশ্ন 2: ইউসুন জিএন সিরিজের ইনডোর এয়ার আইসোলেশন সুইচটি কি নির্দিষ্ট সাইটে ব্যবহারের শর্ত পূরণের জন্য কাস্টমাইজ করা যেতে পারে?

A2: হ্যাঁ। একজন পেশাদার প্রস্তুতকারক হিসাবে, Usune ব্যাপক R&D এবং কাস্টমাইজেশন ক্ষমতার অধিকারী। জন্য বিশেষ ব্যবহারের শর্ত সহ ব্যবহারকারীরা (যেমন উচ্চতা ≥2500m, বিশেষ দূষণের মাত্রা, বা বিশেষ ইনস্টলেশন স্থানের প্রয়োজনীয়তা) এর উপর ভিত্তি করে পণ্যের নকশা এবং পরামিতিগুলি সামঞ্জস্য করতে আমরা গভীর যোগাযোগে নিযুক্ত হতে পারি প্রকৃত অন-সাইট শর্ত, কাস্টমাইজড সমাধান প্রদান. বিশেষ ব্যবহারের শর্তাবলী মাধ্যমে নির্ধারিত হয় পণ্যটি সাইটে কাজের জন্য উপযুক্ত কিনা তা নিশ্চিত করতে ব্যবহারকারী এবং প্রস্তুতকারকের মধ্যে আলোচনা পরিবেশ এবং প্রকৃত চাহিদা।
