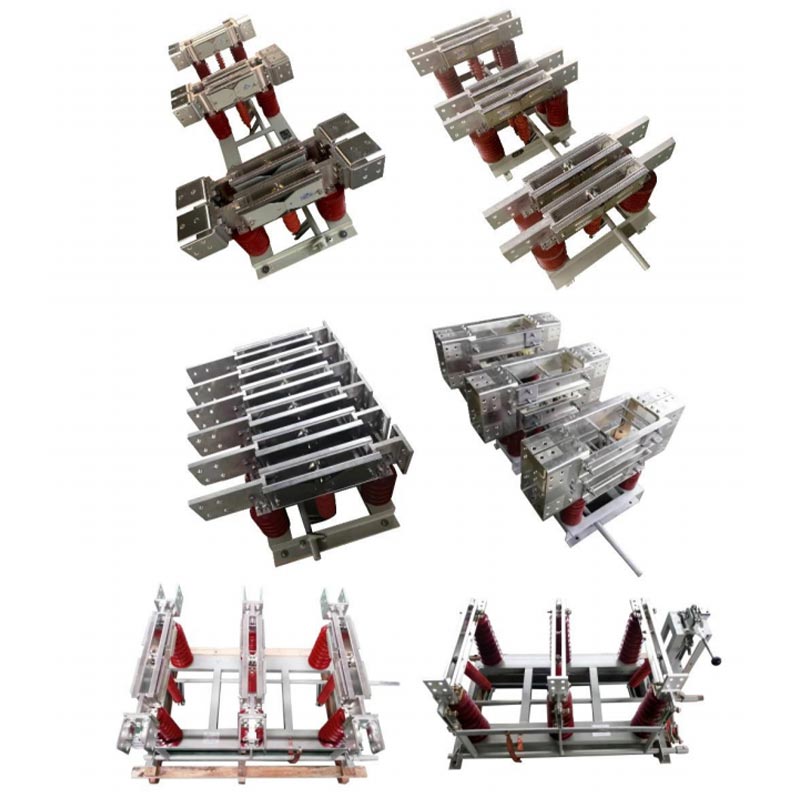

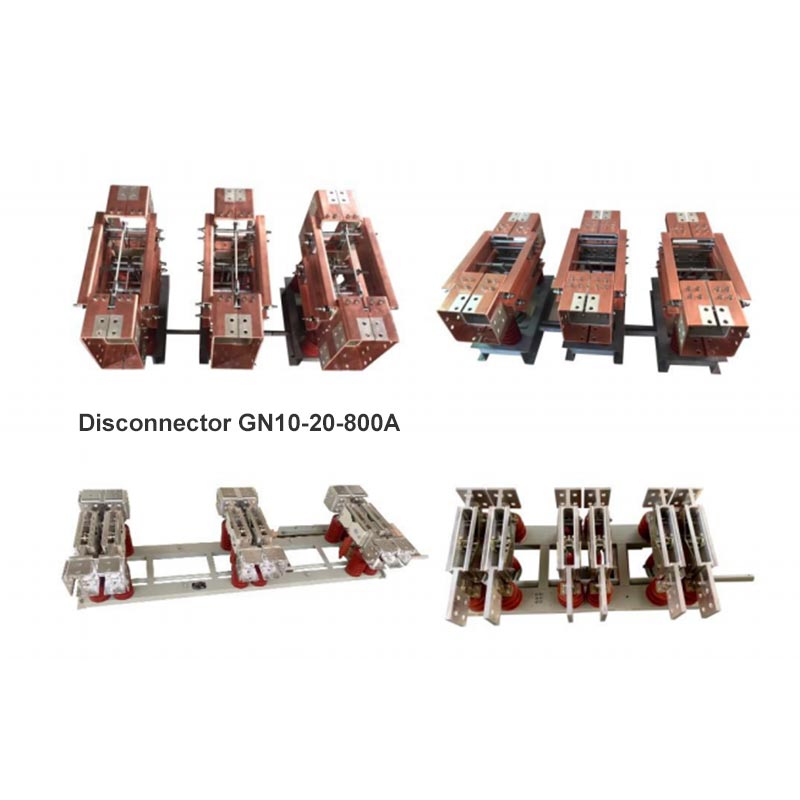

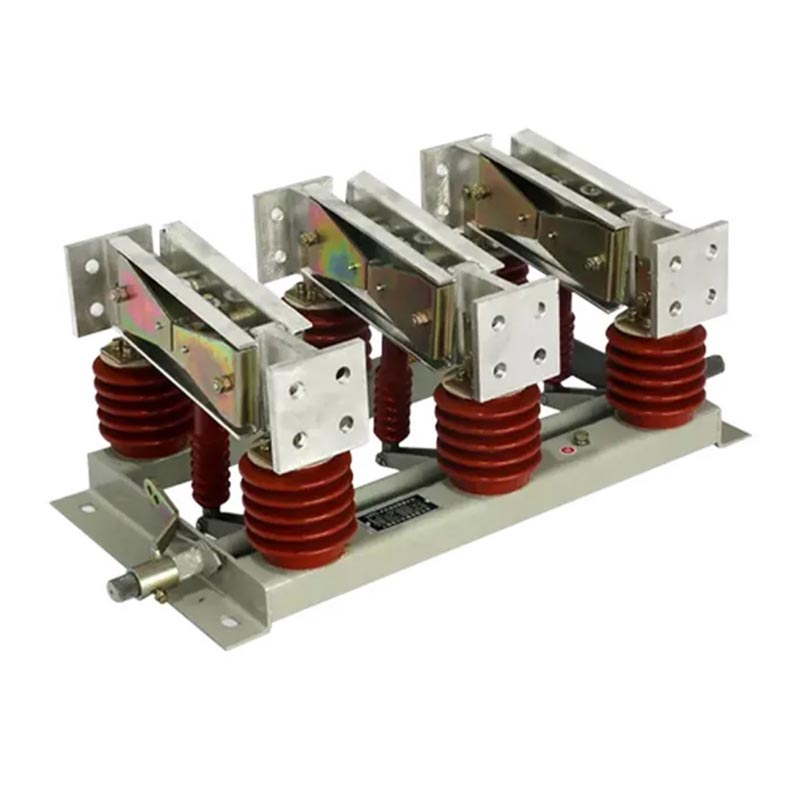

ইনডোর টাইপ আইসোলেশন সুইচ

জিএন সিরিজ ইনডোর টাইপ আইসোলেশন সুইচ হল একটি নো-লোড সুইচিং ডিভাইস যা বিশেষভাবে ইনডোরের জন্য ডিজাইন করা হয়েছে উচ্চ-ভোল্টেজ সিস্টেম। এটি একটি দৃশ্যমান বিচ্ছিন্নতা ফাঁক প্রদান করে শারীরিক শক্তি সংযোগ বিচ্ছিন্ন করে, এটি একটি করে তোলে বৈদ্যুতিক সরঞ্জাম এবং সিস্টেমের নিরাপদ রক্ষণাবেক্ষণের জন্য অপরিহার্য ডিভাইস।

কাঠামোগত বৈশিষ্ট্য

1. মডুলার ডিজাইন: তিনটি স্বাধীন একক-মেরু ইউনিটের সমন্বয়ে গঠিত, যা নমনীয়ভাবে একটি তিন-মেরুতে একত্রিত হতে পারে ইন্টিগ্রেটেড গঠন, বিভিন্ন ইনস্টলেশন পরিস্থিতিতে অভিযোজিত.

2. উচ্চ-কারেন্ট পরিবাহিতা সিস্টেম: উচ্চ-শক্তির তামা খাদ পরিচিতি নিয়োগ করে, চমৎকার পরিবাহিতা প্রদান করে এবং তাপীয় স্থিতিশীলতা, 10,000A পর্যন্ত স্রোত সহ দীর্ঘমেয়াদী অপারেশন সহ্য করতে সক্ষম।

3. নির্ভরযোগ্য নিরোধক কর্মক্ষমতা: উচ্চ মানের দূষণ বিরোধী ইনসুলেটর দিয়ে সজ্জিত, তৃতীয় শ্রেণীর জন্য উপযুক্ত এবং IV দূষণ পরিবেশ।

4. ঐচ্ছিক গ্রাউন্ডিং সুইচ: কিছু মডেল গ্রাউন্ডিং সুইচকে একীভূত করে, বিচ্ছিন্নতার নিরাপদ গ্রাউন্ডিং অর্জন করে সার্কিট এবং কর্মক্ষম নিরাপত্তা বৃদ্ধি.

মডেল বর্ণনা

প্রযোজ্য মান

উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামের পেশাদার সরবরাহকারী হিসাবে, Usune কঠোরভাবে জাতীয় এবং শিল্পকে মেনে চলে পণ্যের গুণমান এবং নিরাপত্তা নিশ্চিত করার জন্য মানদণ্ড:

- জিবি 1985-2014 "হাই-ভোল্টেজ এসি সংযোগ বিচ্ছিন্ন সুইচ এবং গ্রাউন্ডিং সুইচ"
- GB/T 11022-2011 "উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার মানগুলির জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা"
- DL/T 486-2010 "উচ্চ-ভোল্টেজ এসি সংযোগ বিচ্ছিন্ন সুইচ এবং গ্রাউন্ডিং সুইচগুলির জন্য প্রযুক্তিগত আদেশের শর্ত"
- DL/T 593-2006 "উচ্চ ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য প্রযুক্তিগত প্রয়োজনীয়তা"

প্রযুক্তিগত পরামিতি

1. ভোল্টেজ এবং বর্তমান স্পেসিফিকেশন

- ভোল্টেজ রেটিং: 12kV, 20kV, 35kV
- রেট করা বর্তমান: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- রেট করা স্বল্প-সময় বর্তমান প্রতিরোধ: সর্বোচ্চ 80kA

2. পণ্য বিভাগ

- ফাংশন দ্বারা: ভিত্তিহীন, একক গ্রাউন্ডেড, থ্রু-ওয়াল টাইপ

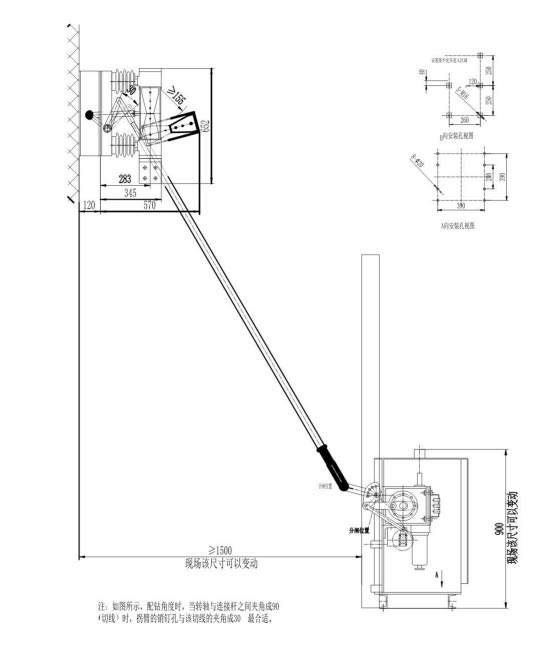

- অপারেশন পদ্ধতি দ্বারা: ম্যানুয়াল, বৈদ্যুতিক (ঐচ্ছিক)

ব্যবহারের শর্তাবলী

ইন্ডোর টাইপ আইসোলেশন সুইচ কঠোর শিল্প পরিবেশের জন্য উপযুক্ত এবং ব্যাপক অভিযোজনযোগ্যতা রয়েছে:

1. পরিবেষ্টিত তাপমাত্রা: -50℃ ~ +50℃
2. উচ্চতা: ≤2000m (উচ্চতা ≥2500m অভিযোজন ক্ষমতা বাড়াতে কাস্টমাইজ করা যেতে পারে)
3. বাতাসের চাপ: ≤700Pa (বাতাসের গতির সমতুল্য ≤34m/s)
4. ভূমিকম্পের তীব্রতা: ≤8
5. আইসিং বেধ: ≤20mm
6. দূষণ স্তর: শ্রেণী III, IV
7. ইনস্টলেশন পরিবেশ: কোন দাহ্য বা বিস্ফোরক বিপদ, কোন রাসায়নিক ক্ষয়, এবং কোন তীব্র কম্পন

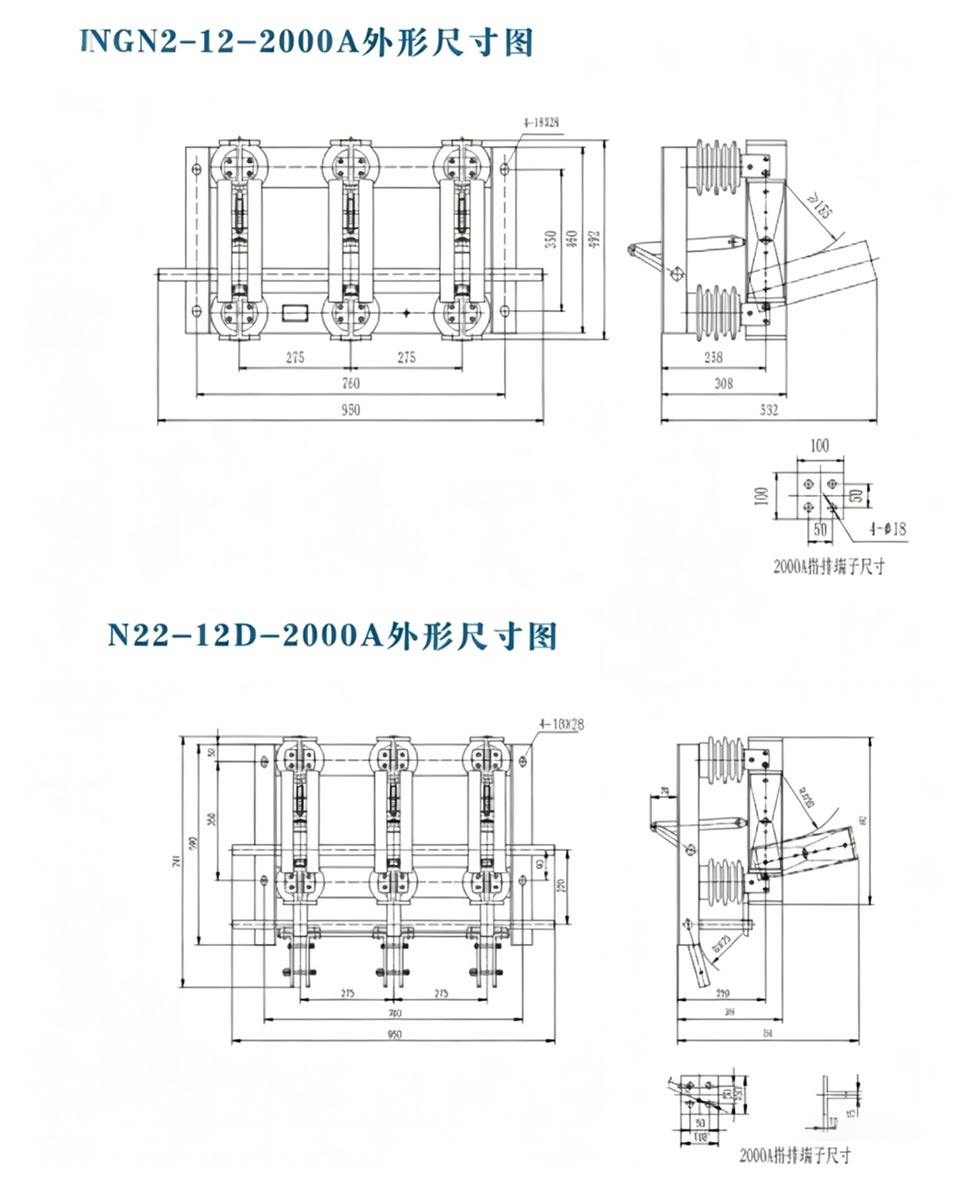

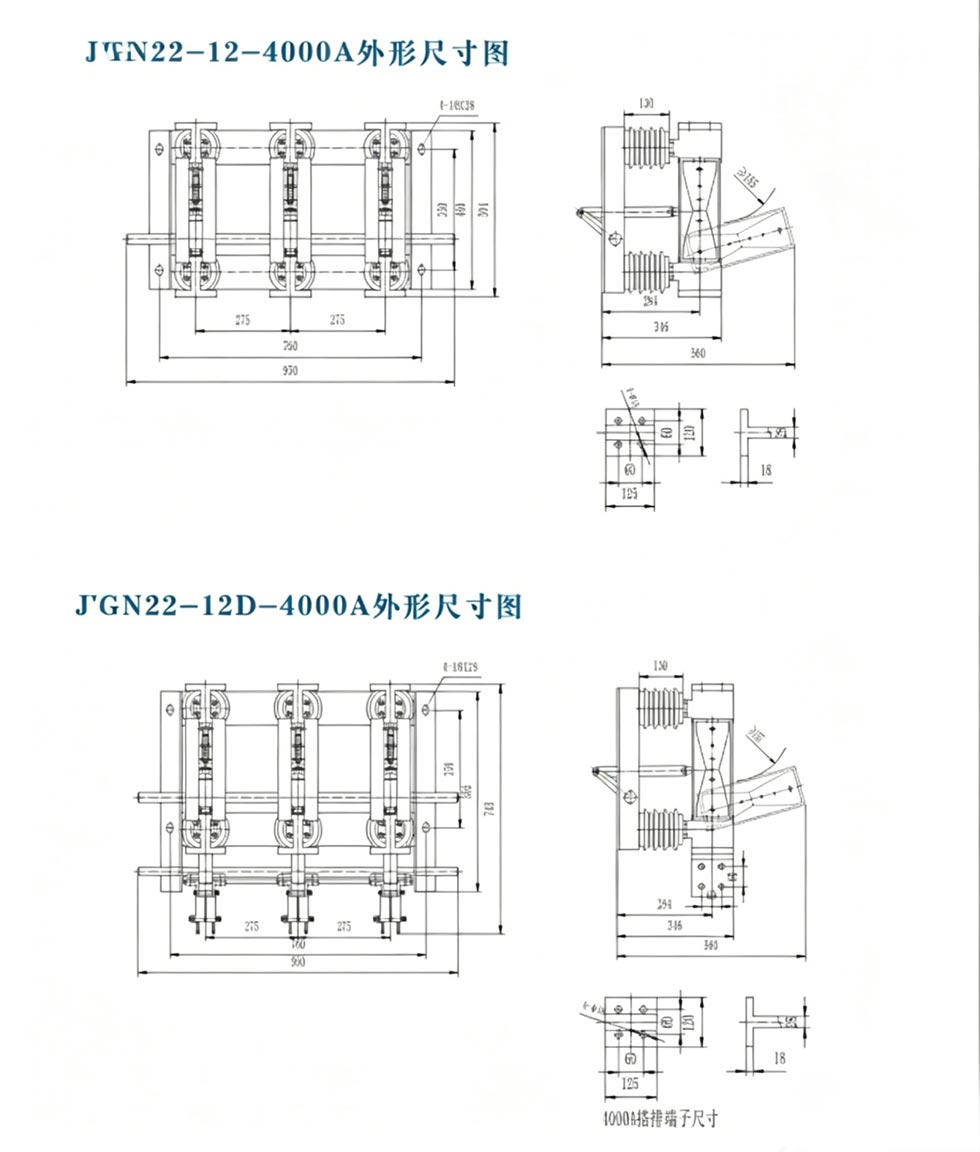

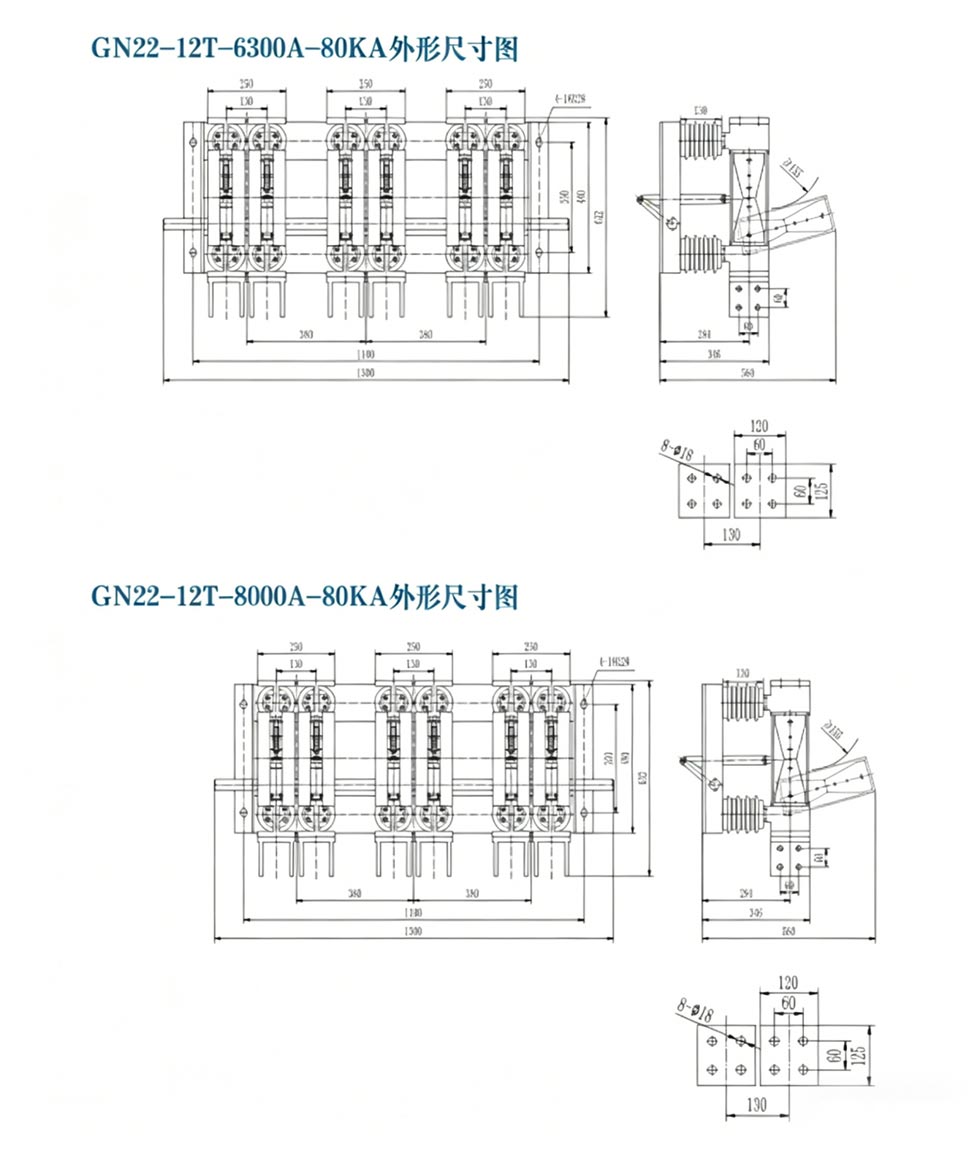

বাইরের মাত্রা

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

ব্যবহারিক প্রয়োগ

কেস: পূর্ব চীনের একটি বৃহৎ ইস্পাত প্ল্যান্টের 20kV জেনারেটর আউটলেট সিস্টেমকে উচ্চ-বর্তমান বিচ্ছিন্নতার সাথে সজ্জিত করার প্রয়োজন ছিল সরঞ্জাম উদ্ভিদ পরিবেশ কঠোর ছিল (উচ্চ ধুলো, চতুর্থ শ্রেণীর দূষণ) এবং উচ্চ বর্তমান প্রয়োজনীয়তা ছিল (8000A), সরঞ্জাম নির্ভরযোগ্যতার উপর কঠোর প্রয়োজনীয়তা স্থাপন। শেষ পর্যন্ত, কারখানা Usune নির্বাচন GN□-20DW/8000-80 সংযোগ বিচ্ছিন্ন সুইচ। মূল কারণ ছিল এর দূষণ-প্রতিরোধী নকশা, চতুর্থ শ্রেণিতে অভিযোজনযোগ্যতা দূষণ পরিবেশ, জেনারেটরের আউটপুট লোডের সাথে 8000A রেটেড বর্তমান, এবং সমন্বিত গ্রাউন্ডিং সুইচ রক্ষণাবেক্ষণ নিরাপত্তা নিশ্চিত করা। 2023 সালে চালু হওয়ার পর থেকে, সরঞ্জামটি দুই বছরেরও বেশি সময় ধরে স্থিতিশীলভাবে কাজ করেছে, মাসিক রক্ষণাবেক্ষণের সময় নির্ভরযোগ্য বিচ্ছিন্নতা প্রদান, বৈদ্যুতিক শকের ঝুঁকি দূর করে। দ দূষণ-প্রতিরোধী ইনসুলেটরগুলি কোনও সুস্পষ্ট বার্ধক্য বা স্রাবের চিহ্ন দেখায় না, উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণ হ্রাস করে ফ্রিকোয়েন্সি এবং খরচ, প্রমাণ করে যে Usune GN সিরিজের সংযোগ বিচ্ছিন্ন সুইচ ভারী-শুল্কের জন্য একটি আদর্শ পছন্দ শিল্প শক্তি সিস্টেম।

FAQ

প্রশ্ন 1: একটি সংযোগ বিচ্ছিন্ন সুইচ এবং একটি লোড সুইচ মধ্যে মূল পার্থক্য কি?

A1: একটি সংযোগ বিচ্ছিন্ন সুইচ হল একটি নো-লোড সুইচিং ডিভাইস যার কোনো চাপ-নির্বাপক ক্ষমতা নেই; এটা শুধুমাত্র ব্যবহার করা হয় সার্কিট ব্রেকার লোড সংযোগ বিচ্ছিন্ন করার পরে সার্কিট বিচ্ছিন্ন করুন। একটি লোড সুইচ একটি নির্দিষ্ট লোড সংযোগ বিচ্ছিন্ন করতে পারে বর্তমান GN সিরিজের সংযোগ বিচ্ছিন্ন সুইচ একটি দৃশ্যমান বিচ্ছিন্নতা ব্যবধান প্রদান করে, যা সময় পরম নিরাপত্তা নিশ্চিত করে রক্ষণাবেক্ষণ

প্রশ্ন 2: GN সিরিজের ইনডোর টাইপ আইসোলেশন সুইচ কি সাধারণত উচ্চ-উচ্চতা এলাকায় (≥2500m) কাজ করতে পারে?

A2: হ্যাঁ। আদর্শ মডেলটি উচ্চতার জন্য উপযুক্ত ≤2000m। উচ্চতার জন্য ≥2500m, Usune নিরোধক এবং উন্নত করতে পারে স্থিতিশীল সরঞ্জাম অপারেশন নিশ্চিত করার জন্য ব্যবহারকারীর প্রয়োজন অনুযায়ী যান্ত্রিক কর্মক্ষমতা।

প্রশ্ন 3: জিএন সিরিজের সংযোগ বিচ্ছিন্ন সুইচগুলির জন্য কোন রক্ষণাবেক্ষণের প্রয়োজন?

A3: নিয়মিত রক্ষণাবেক্ষণের মধ্যে রয়েছে: (1) ফাটল এবং স্রাবের চিহ্নগুলির জন্য ইনসুলেটর পরীক্ষা করা; (2) যোগাযোগের চাপ পরীক্ষা করা এবং তাপমাত্রা (রেটেড কারেন্টে ≤70℃); (3) গ্রাউন্ডিং সুইচ এবং ইন্টারলকিং ডিভাইসের অখণ্ডতা যাচাই করা; (4) নিয়মিতভাবে অপারেটিং মেকানিজম লুব্রিকেটিং। সঠিক রক্ষণাবেক্ষণ 20-30 বছরের পরিষেবা জীবনের গ্যারান্টি দিতে পারে।

Usune GN সিরিজের ইনডোর টাইপ আইসোলেশন সুইচ উন্নত প্রযুক্তি, নির্ভরযোগ্য কর্মক্ষমতা এবং প্রশস্ততার সমন্বয় করে অভিযোজনযোগ্যতা, এটিকে বড় পাওয়ার প্লান্ট, স্টিল মিল এবং শিল্প পাওয়ার সিস্টেমের জন্য পছন্দের পণ্য তৈরি করে। হিসাবে চীনের উচ্চ-ভোল্টেজ বৈদ্যুতিক শিল্পের একটি নেতৃস্থানীয় প্রস্তুতকারক, Zhejiang Usune Electric Co., Ltd. উপর নির্ভর করে এর পেশাদার R&D দল, কঠোর মান নিয়ন্ত্রণ ব্যবস্থা এবং সমৃদ্ধ প্রকল্প অভিজ্ঞতা, ব্যবহারকারীদের প্রদান করে উচ্চ মানের পণ্য এবং কাস্টমাইজড সমাধান. নতুন প্রকল্প বা সরঞ্জাম আপগ্রেডের জন্য কিনা, এটি নিরাপদ প্রদান করতে পারে, স্থিতিশীল, এবং দক্ষ শক্তি বিচ্ছিন্নতা সুরক্ষা।
