ইনডোর লোড ব্রেক সুইচ

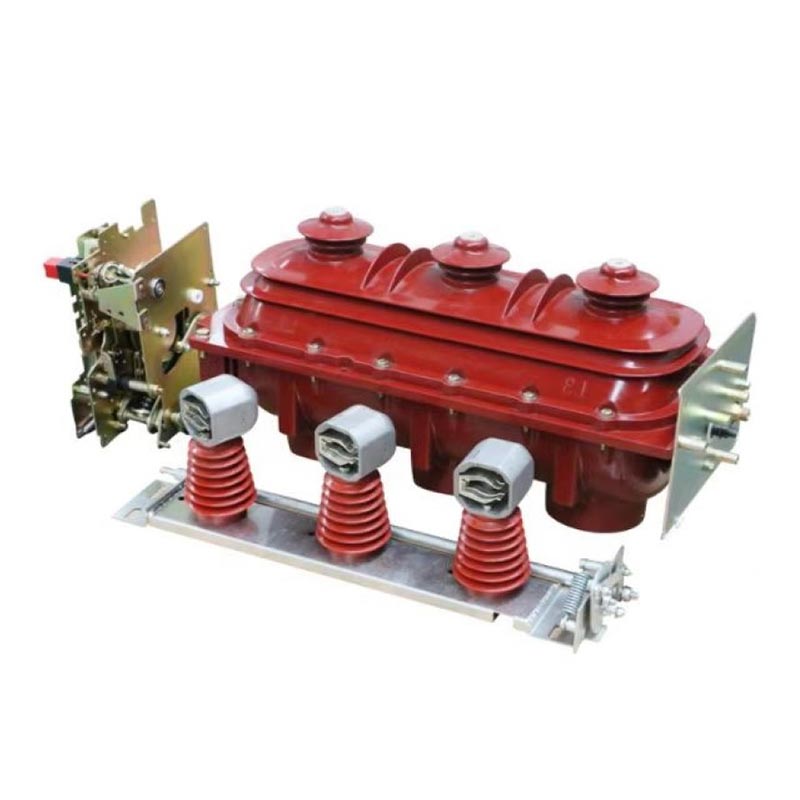

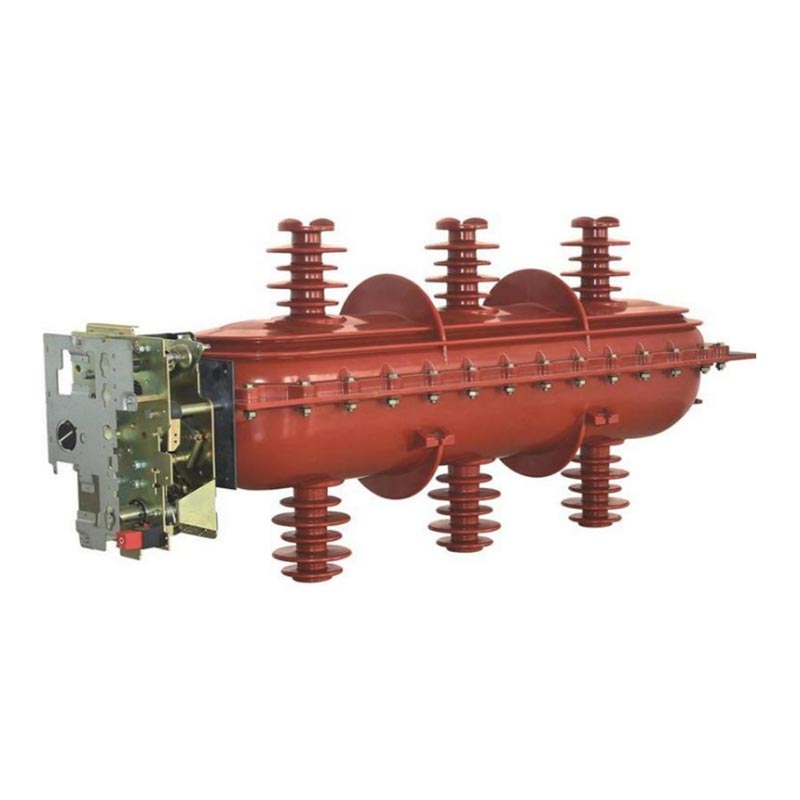

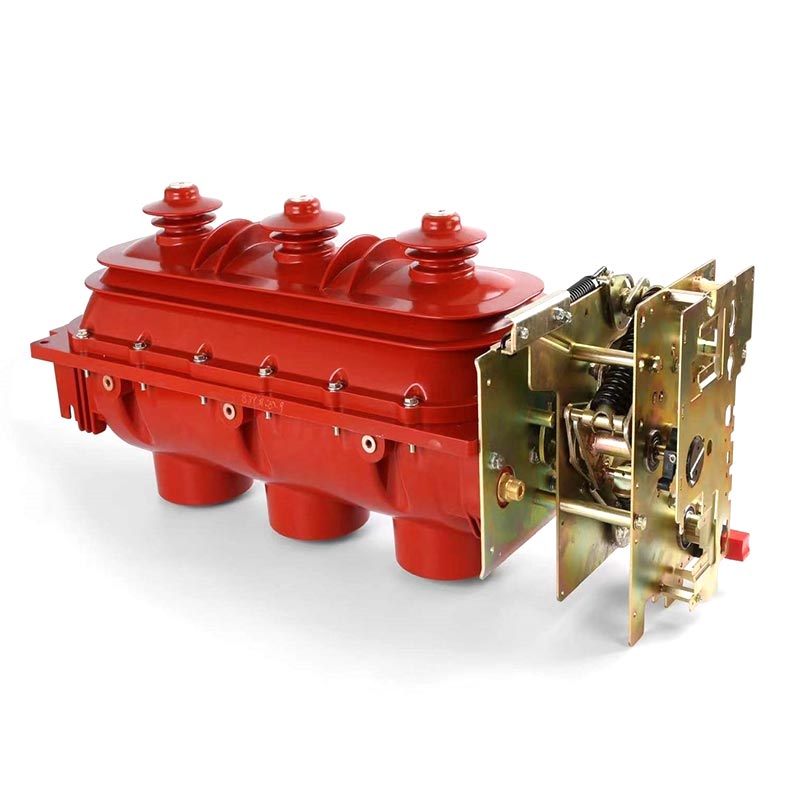

Usune FLN36-40.5 ইন্ডোর লোড ব্রেক স্যুইচ একটি মূল উচ্চ-ভোল্টেজ বৈদ্যুতিক উপাদান যা স্বাধীনভাবে তৈরি করা হয়েছে এবং Zhejiang Usune ইলেকট্রিক দ্বারা নির্মিত. এটি বিশেষভাবে নিরাপদ এবং দক্ষ শক্তির জন্য ডিজাইন করা হয়েছে 35kV রেটেড ভোল্টেজ পরিস্থিতিতে বিতরণের প্রয়োজন এবং আধুনিক বিদ্যুৎ বিতরণে এটি একটি প্রধান সরঞ্জাম সিস্টেম, বিশেষ করে রিং নেটওয়ার্ক এবং ডুয়াল-রেডিয়াল পাওয়ার সাপ্লাই সিস্টেমের জন্য উপযুক্ত, নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করে স্থিতিশীল এবং নিরাপদ শক্তি সঞ্চালন এবং বিতরণ। এই পণ্যটি স্বাধীনভাবে লোড স্রোত চালু এবং বন্ধ করতে পারে এবং ওভারলোড স্রোত, অথবা এটি একটি সার্কিট ব্রেকার প্রতিস্থাপন করতে একটি কারেন্ট-সীমাবদ্ধ ফিউজের সাথে সিরিজে একত্রিত করা যেতে পারে। লোড সুইচ বিভিন্ন লোড কারেন্টের সুইচিং পরিচালনা করে, যখন বর্তমান-সীমাবদ্ধ ফিউজ ব্রেকিং পরিচালনা করে ভারী ওভারলোড স্রোত এবং শর্ট-সার্কিট স্রোত, পাওয়ার সিস্টেমের জন্য বহু-স্তরের সুরক্ষা অর্জন করে। এর কমপ্যাক্ট কাঠামো, সহজ ইনস্টলেশন, এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন এটিকে শহুরে পাওয়ার গ্রিডের জন্য একটি আদর্শ পণ্য করে তোলে আপগ্রেড এবং শিল্প শক্তি বিতরণ অপ্টিমাইজেশান।

পণ্য বৈশিষ্ট্য

1. কাঠামোগত সুবিধা

ইনডোর লোড ব্রেক সুইচ একটি ডাবল-ব্রেক, তিন-অবস্থান, ঘূর্ণায়মান চলমান যোগাযোগ কাঠামো গ্রহণ করে, যা দিয়ে সজ্জিত একটি তিন-অবস্থানের চাপ-নির্বাপক চেম্বার (খোলা-ক্লোজ-গ্রাউন্ড), বিভিন্ন অপারেটিং এর অধীনে মসৃণ সুইচিং নিশ্চিত করে পরিস্থিতি এবং সিস্টেমের স্থিতিশীলতা উন্নত করা। সামগ্রিক তিন-ফেজ ইনস্টলেশন নকশা ভাল সিঙ্ক্রোনাইজেশন অফার করে, কম উপাদান, এবং সুবিধাজনক কমিশনিং এবং ইনস্টলেশন, সাইটে নির্মাণের অসুবিধা হ্রাস করে এবং রক্ষণাবেক্ষণ

2. নিরোধক কর্মক্ষমতা

সুইচটি সিল করা সমাবেশের জন্য একটি উপরের এবং নীচের ইপোক্সি রজন ঢালাই শেল ব্যবহার করে। প্রধান সার্কিট এবং গ্রাউন্ডিং সার্কিট সিস্টেম সমস্ত শেলের মধ্যে অবস্থিত, কার্যকরভাবে বাহ্যিক পরিবেশকে বিচ্ছিন্ন করে এবং ধুলো প্রতিরোধ করে এবং আর্দ্রতা জারা। বিরতি পয়েন্ট উচ্চ নিরোধক শক্তি এবং বড় ক্রিপেজ দূরত্ব, বরাবর বহির্গামী টার্মিনালগুলিতে ভোল্টেজ-সমানকারী শিল্ডিং, নিরোধক নির্ভরযোগ্যতা আরও উন্নত করে এবং পূরণ করে উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের কঠোর প্রয়োজনীয়তা।

3. নিরাপত্তা কর্মক্ষমতা

চমৎকার নিরাপত্তা কর্মক্ষমতা. একটি অভ্যন্তরীণ arcing ফল্ট ঘটনা, বাইরের আবরণ দুর্বল পিছন গঠন ফেটে যাবে, এবং ক্যাবিনেটের উপরের চাপ রিলিফ ভালভ খুলবে, অতিরিক্ত চাপ বায়ুপ্রবাহকে বের করে দেবে মন্ত্রিপরিষদের বাইরে, সরঞ্জামের ক্ষতি এবং ব্যক্তিগত নিরাপত্তার ঝুঁকি প্রতিরোধ করা। একটি পাঁচ-প্রুফ ইন্টারলক দিয়ে সজ্জিত ফাংশন, এটি মৌলিকভাবে অপারেটর এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করে, ভুল অপারেশন দূর করে।

4. অপারেশন সহজ

ইনডোর লোড ব্রেক সুইচ ম্যানুয়াল এবং বৈদ্যুতিক অপারেশন মোড উভয়কেই সমর্থন করে, নমনীয়ভাবে সাইটের সাথে খাপ খাইয়ে নেয় প্রয়োজনীয়তা, সুবিধা এবং নির্ভরযোগ্যতা প্রদান করে। এটি একটি দীর্ঘ বৈদ্যুতিক এবং সঙ্গে একটি রক্ষণাবেক্ষণ-মুক্ত নকশা গ্রহণ করে যান্ত্রিক জীবনকাল, পরবর্তী রক্ষণাবেক্ষণের খরচ হ্রাস করে। সুইচগিয়ারটি সম্পূর্ণরূপে অ্যালুমিনিয়াম-জিঙ্ক দিয়ে তৈরি প্লেট, জারা প্রতিরোধের এবং উচ্চ যান্ত্রিক শক্তি প্রদান করে, বিভিন্ন গৃহমধ্যস্থ কাজের অবস্থার জন্য উপযুক্ত।

প্রযুক্তিগত সুবিধা

1. উচ্চ নিরোধক নিরাপত্তা: উচ্চ মার্জিন এবং একটি IP33 সহ একটি প্রাথমিক উচ্চ-ভোল্টেজ নিরোধক নকশা নিয়োগ করা সুরক্ষা রেটিং, এটি কার্যকরভাবে সামনের অপারেটিং বগির নিরোধক সুরক্ষা স্তর বাড়ায় অপারেটরদের ব্যক্তিগত নিরাপত্তা রক্ষা করা।

2. প্রশস্ত প্রযোজ্যতা: কম্প্যাক্ট, ক্ষুদ্রাকৃতি এবং ঘন ঘন চালিত দৃশ্যের জন্য উপযুক্ত, নগরে ব্যাপকভাবে ব্যবহৃত হয় পাওয়ার গ্রিড, শিল্প ও বাণিজ্যিক বিদ্যুৎ বিতরণ এবং নতুন এনার্জি গ্রিড সংযোগ, বিভিন্ন চাহিদা পূরণ করে বিভিন্ন পরিস্থিতিতে।

3. ইন্টিগ্রেটেড ডিজাইন: কমপ্যাক্ট কম্বিনেশন সুইচ ডিজাইন, আইসোলেটিং সুইচ এবং গ্রাউন্ডিং ফাংশন একীভূত করা, সরঞ্জাম স্থান দখল হ্রাস এবং বিদ্যুৎ বিতরণ সিস্টেম একীকরণ সহজতর.

4. উচ্চ নির্ভরযোগ্যতা: একটি উচ্চ-নির্ভরযোগ্যতা SF6 লোড সুইচ নিয়োগ করে। SF6 গ্যাসের চাপ কম, অপারেশন নির্ভরযোগ্য এবং গ্যাস ধারণ জীবন 20 বছর পৌঁছতে পারে, ঘন ঘন গ্যাস পুনরায় পূরণের প্রয়োজনীয়তা দূর করে এবং নিশ্চিত করে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন।

প্রযুক্তিগত পরামিতি

আর্ক এক্সটিংগুইশিং প্রিন্সিপল

এই ইনডোর লোড ব্রেক সুইচটি চাপ নির্বাপক মাধ্যম হিসাবে SF6 গ্যাস ব্যবহার করে, যার চমৎকার চাপ নির্বাপক রয়েছে এবং নিরোধক কর্মক্ষমতা। যখন সুইচটি কারেন্ট ভেঙ্গে যায়, তখন বিচ্ছিন্ন হওয়ার সাথে সাথে একটি চাপ তৈরি হয় চলমান এবং স্থির যোগাযোগ. স্থায়ী চুম্বকের চৌম্বক ক্ষেত্র দ্বারা চালিত, চাপ দ্রুত চলে এবং দীর্ঘায়িত হয়, যখন ক্রমাগত আয়নিত হয় এবং SF6 গ্যাস দ্বারা শীতল হয়, অবশেষে নির্বাপিত হয় যখন বর্তমান শূন্য অতিক্রম করে, নিরাপদ এবং দ্রুত বর্তমান বাধা অর্জন করে।

ডাবল বিরতি পয়েন্ট দূরত্ব উচ্চ বিচ্ছিন্নতা এবং ব্রেকিং নিরোধক মাত্রা প্রদান করে। স্থায়ী চুম্বক ব্যবহার ঘূর্ণায়মান চাপ নীতি, এতে কম অপারেটিং শক্তি খরচ, শক্তিশালী চাপ নির্বাপক ক্ষমতা এবং ন্যূনতম যোগাযোগ পরিধান, কার্যকরভাবে সুইচ বৈদ্যুতিক জীবন প্রসারিত.

ব্যবহারের শর্তাবলী

স্থিতিশীল পণ্য অপারেশন নিশ্চিত করতে, ইনস্টলেশন এবং ব্যবহারের জন্য নিম্নলিখিত শর্ত পূরণ করতে হবে:
1. উচ্চতা: 1000 মিটারের বেশি নয় (অর্ডার করার সময় বিশেষ প্রয়োজনীয়তা অবশ্যই উল্লেখ করতে হবে);
2. পরিবেষ্টিত তাপমাত্রা: -25℃～+40℃;
3. আপেক্ষিক আর্দ্রতা: দৈনিক গড় ≤95%, মাসিক গড় ≤90%;
4. ভূমিকম্পের তীব্রতা: ক্লাস B এর বেশি নয়;
5. ধুলো, ধোঁয়া, রাসায়নিক ক্ষয়কারী, দাহ্য গ্যাস, পেট্রল এবং এর মতো মারাত্মক দূষণ থেকে মুক্ত পরিবেশ লবণ স্প্রে।

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

ব্যবহারিক আবেদন মামলা

চীনে উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামের পেশাদার প্রস্তুতকারক হিসাবে, ইউ শুন ইলেকট্রিক FLN36-40.5 প্রদান করেছে পূর্ব চীনে একটি বড় আকারের শহুরে পাওয়ার গ্রিড আপগ্রেড প্রকল্পের জন্য ইনডোর লোড ব্রেক সুইচ। প্রকল্প জড়িত আটটি শহুরে এলাকায় 35kV বিতরণ লাইন, আবাসিক এলাকা, বাণিজ্যিক কেন্দ্র এবং শিল্প পার্কগুলিকে কভার করে, পাওয়ার সাপ্লাই স্থায়িত্ব এবং নিরাপত্তার জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা সহ।

আপগ্রেড করার আগে, বিদ্যমান সুইচগিয়ার দুর্বল নিরোধক, ঘন ঘন রক্ষণাবেক্ষণ এবং কম নিরাপত্তার কারণে ভুগছিল, শহুরে পাওয়ার গ্রিড উন্নয়নের চাহিদা মেটাতে ব্যর্থ হচ্ছে। এই পণ্যটি নির্বাচন করার পরে, প্রকল্পটি অর্জন করেছে তিনটি প্রধান উন্নতি: প্রথমত, পাঁচ-প্রুফ ইন্টারলকিং এবং আর্ক-এক্সটিংগুইশিং ডিজাইন ভুল কাজকে হ্রাস করে এবং চাপ ত্রুটি, সিস্টেম নিরাপত্তা উন্নত; দ্বিতীয়, রক্ষণাবেক্ষণ-মুক্ত নকশা মাসিক রক্ষণাবেক্ষণের সময় 80% কমিয়ে দেয়, অপারেশন এবং রক্ষণাবেক্ষণ খরচ কমানো; এবং তৃতীয়ত, কমপ্যাক্ট স্ট্রাকচার ইনডোর ইন্সটলেশন স্পেসের সাথে খাপ খায় শহুরে সাবস্টেশনের, বিদ্যুৎ বিতরণ সিস্টেম একীকরণের সুবিধা। পণ্যটি শূন্য ব্যর্থতার সম্মুখীন হয়েছে অপারেশনের দুই বছরেরও বেশি সময়ে, 500,000 এর বেশি বাসিন্দা এবং 300 টিরও বেশি ব্যবসার জন্য স্থিতিশীল বিদ্যুৎ সরবরাহ নিশ্চিত করে, প্রকল্প মালিক এবং স্থানীয় বিদ্যুৎ সরবরাহ বিভাগ থেকে উচ্চ স্বীকৃতি অর্জন। Usune ইলেকট্রিক, সরবরাহকারী হিসাবে, অন-সাইট ইনস্টলেশন নির্দেশিকা এবং প্রযুক্তিগত প্রশিক্ষণ সহ ব্যাপক বিক্রয়োত্তর পরিষেবা সরবরাহ করে।

FAQ

প্রশ্ন 1: Usune FLN36-40.5 ইনডোর লোড সুইচের পরিষেবা জীবন কত, এবং নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন?

A1: পণ্যটি দীর্ঘ বৈদ্যুতিক এবং যান্ত্রিক জীবনকাল সহ একটি রক্ষণাবেক্ষণ-মুক্ত নকশা গ্রহণ করে। SF6 গ্যাস ধারণ জীবন 20 বছর পৌঁছতে পারে। সাধারণ ব্যবহারের শর্তে, নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয় না; শুধুমাত্র পর্যায়ক্রমিক সরঞ্জামের আবরণ, অপারেটিং মেকানিজম এবং গ্যাসের চাপ (যদি প্রয়োজন হয়) চেক করা প্রয়োজন। সমস্ত Usune পণ্য পণ্যের আয়ুষ্কাল এবং নির্ভরযোগ্যতা নিশ্চিত করতে কারখানা ছাড়ার আগে কঠোর মানের পরীক্ষার মধ্য দিয়ে যান।

প্রশ্ন 2: এই ইনডোর লোড ব্রেক সুইচ এবং একটি ঐতিহ্যগত সার্কিট ব্রেকারের মধ্যে পার্থক্য কী এবং কোনটিতে পরিস্থিতি এটি একটি সার্কিট ব্রেকার প্রতিস্থাপন করতে পারে?

A2: মূল পার্থক্য হল যে লোড ব্রেক সুইচগুলি মূলত লোড কারেন্ট এবং ওভারলোড চালু এবং বন্ধ করতে ব্যবহৃত হয় স্রোত, যখন প্রথাগত সার্কিট ব্রেকার অতিরিক্তভাবে শর্ট-সার্কিট স্রোতকে বাধা দিতে পারে। এই পণ্য, সিরিজে বর্তমান-সীমাবদ্ধ ফিউজের সাথে মিলিত, একটি সার্কিট ব্রেকার প্রতিস্থাপন করতে পারে: লোড ব্রেক সুইচ দায়ী বিভিন্ন লোড কারেন্ট চালু এবং বন্ধ করার জন্য, যখন বর্তমান-সীমাবদ্ধ ফিউজ ভারী ওভারলোড পরিচালনা করে এবং শর্ট সার্কিট বর্তমান বিঘ্ন। এটি 35kV রিং নেটওয়ার্ক এবং ডুয়াল-রেডিয়াল পাওয়ার সাপ্লাই সিস্টেমের জন্য উপযুক্ত (যেমন শহুরে পাওয়ার গ্রিড শাখা, শিল্প এবং বাণিজ্যিক বিতরণ কক্ষ, ইত্যাদি হিসাবে), সরঞ্জাম খরচ হ্রাস করার সময় সিস্টেম নিরাপত্তা নিশ্চিত করা। চীনে একজন পেশাদার প্রস্তুতকারক হিসাবে, ইউশুন ইলেকট্রিক পেশাদার প্রযুক্তিগত সরবরাহ করতে পারে উপযুক্ত সমাধান নির্বাচন করতে গ্রাহকদের সহায়তা করার জন্য নির্দেশিকা।
