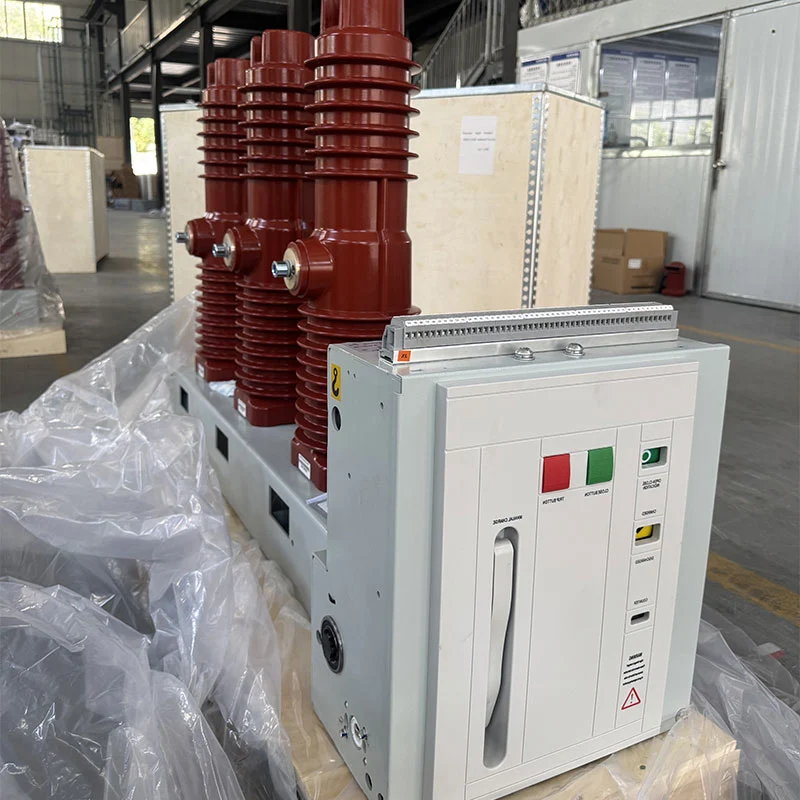

ZN85C-40.5 40.5kV ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার

সম্পূর্ণ সুইচগিয়ার ক্যাবিনেটের বিপরীতে, এই ZN85C-40.5 40.5kV ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার মূলের উপর ফোকাস করে পাওয়ার সার্কিটের সুইচিং ফাংশন। এর ফিক্সড সাইড-মাউন্টেড স্ট্রাকচার, মডুলার স্প্রিং অপারেটিং মেকানিজম এবং ভ্যাকুয়াম বাধা প্রযুক্তি 40.5kV-শ্রেণীর ইনডোর অ্যাপ্লিকেশনের জন্য একটি বাস্তব সমাধান প্রদান করে, সিস্টেম সহ যেখানে ঘন ঘন স্যুইচিং অপারেশন প্রয়োজন।

সামঞ্জস্যপূর্ণ স্যুইচিংয়ের জন্য যান্ত্রিক নকশা

মডুলার স্প্রিং অপারেটিং মেকানিজম

অপারেটিং মেকানিজমটি বিশেষভাবে একটি 40.5kV ভ্যাকুয়াম সার্কিট ব্রেকারের বৈশিষ্ট্যের জন্য ডিজাইন করা হয়েছে। এটা ব্রেকার ফ্রেমের মধ্যে ইনস্টল করা একটি মডুলার স্প্রিং মেকানিজম গ্রহণ করে, যা যান্ত্রিক আউটপুট বৈশিষ্ট্যগুলিকে অনুমতি দেয় ভ্যাকুয়াম ইন্টারপ্টারের অপারেটিং প্রয়োজনীয়তার সাথে মেলে।

প্রক্রিয়াটি ব্রেকারের উপরের এবং নীচের বিন্যাসের চারপাশে ডিজাইন করা হয়েছে এবং এটির একটি সমন্বিত অংশ গঠন করে। সামগ্রিক কাঠামো। একটি স্থিতিশীল ভিত্তি প্রদান করার সময় এই কনফিগারেশন যান্ত্রিক সংক্রমণ পথকে সরল করে বন্ধ এবং খোলার অপারেশন।

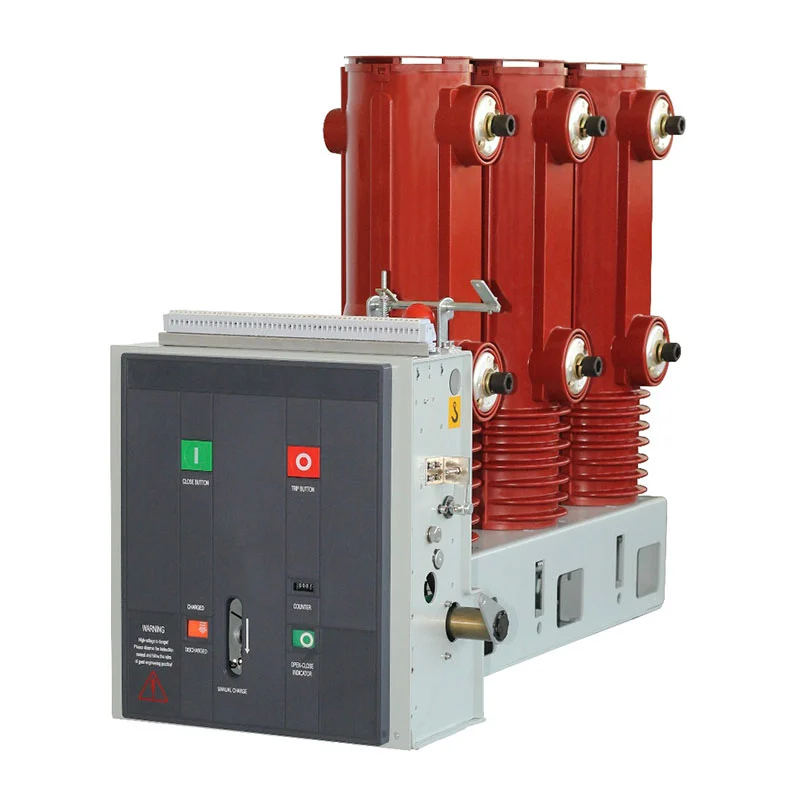

ফিক্সড সাইড-মাউন্টেড স্ট্রাকচার

ফিক্সড সাইড-মাউন্ট করা কনফিগারেশনটি ইনডোর বৈদ্যুতিক সরঞ্জামগুলির জন্য যেখানে ব্রেকারটি একটি হিসাবে ইনস্টল করা হয় ডেডিকেটেড সুইচিং উপাদান। প্রজেক্ট ডিজাইনের উপর নির্ভর করে কনফিগারেশন যেমন ডান আউটগোয়িং লাইন, টপ ইনকামিং এবং এমবেডেড ব্যবস্থা নির্বাচন করা যেতে পারে.

একটি সম্পূর্ণ প্রত্যাহারযোগ্য সুইচগিয়ার ক্যাবিনেটের সাথে তুলনা করে, এই কাঠামোটি প্রকল্প ডিজাইনারকে ফোকাস করতে দেয় নির্দিষ্ট অনুযায়ী প্রয়োজনীয় প্রাথমিক এবং মাধ্যমিক বৈদ্যুতিক সরঞ্জামের সাথে ব্রেকারকে একীভূত করা সিস্টেম ব্যবস্থা।

শক্তি সঞ্চয় এবং অপারেটিং প্রক্রিয়া

বসন্ত শক্তি সঞ্চয়স্থান

ক্লোজিং এনার্জি স্প্রিং মেকানিজমের মধ্যে যান্ত্রিকভাবে সংরক্ষণ করা হয়। শক্তি সঞ্চয় মোটর মাধ্যমে সম্পন্ন করা যেতে পারে বা ম্যানুয়ালি এনার্জি স্টোরেজ হ্যান্ডেল দিয়ে। মোটর চালিত অপারেশন চলাকালীন, ট্রান্সমিশন গিয়ার সিস্টেম চালনা করে শক্তি সঞ্চয় শ্যাফ্ট এবং নির্দিষ্ট সঞ্চিত-শক্তি অবস্থানে না পৌঁছা পর্যন্ত সমাপ্তি স্প্রিংকে টান দেয়।

শক্তি সঞ্চয় শেষ হওয়ার পরে, ধরে রাখার প্রক্রিয়া বসন্তকে অবস্থানে এবং শক্তি-সঞ্চয়স্থান ধরে রাখে সূচকটি সংশ্লিষ্ট স্থিতিতে পরিবর্তন করে। অক্জিলিয়ারী সুইচটি মোটর পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করে যখন সংরক্ষিত-শক্তি অবস্থানে পৌঁছেছে, ব্রেকারকে ক্লোজিং কমান্ডের জন্য প্রস্তুত রেখে।

ক্লোজিং অপারেশন

ক্লোজিং অপারেশনটি ম্যানুয়ালি ক্লোজিং বোতামের মাধ্যমে বা নিয়ন্ত্রণের মাধ্যমে বৈদ্যুতিকভাবে শুরু করা যেতে পারে সার্কিট যখন ক্লোজিং ইলেক্ট্রোম্যাগনেট কাজ করে, তখন সঞ্চিত স্প্রিং এনার্জি ক্যামের মাধ্যমে নির্গত হয় এবং ট্রান্সমিশন মেকানিজম।

সংযোগ প্রক্রিয়া তারপর উত্তাপ অপারেটিং রড চালায় এবং বন্ধ অবস্থানের দিকে চলন্ত যোগাযোগ যোগাযোগ বসন্ত সংকুচিত. ক্লোজিং স্ট্রোক সম্পন্ন হওয়ার পরে, ধরে রাখার প্রক্রিয়া বন্ধটিকে বজায় রাখে অবস্থান এবং অক্জিলিয়ারী সুইচ সেই অনুযায়ী পরিবর্তিত হয়।

ওপেনিং অপারেশন

খোলার কাজ ম্যানুয়ালি বা বৈদ্যুতিক খোলার কমান্ডের মাধ্যমে শুরু করা যেতে পারে। খোলার রিলিজ মেকানিজম আনলক করে ক্লোজিং রিটেইনার, যোগাযোগের সঞ্চিত শক্তি এবং ব্রেকিং স্প্রিংসকে ভ্যাকুয়াম ইন্টারপ্টারকে আলাদা করার অনুমতি দেয় পরিচিতি

খোলার আন্দোলনের চূড়ান্ত পর্যায়ে, জলবাহী বাফার অবশিষ্ট যান্ত্রিক শক্তি শোষণ করে এবং বিচ্ছেদ অবস্থান নিয়ন্ত্রণ করে। এই সমন্বিত প্রক্রিয়া একটি নিয়ন্ত্রিত খোলার প্রক্রিয়া বজায় রাখতে সাহায্য করে।

বৈদ্যুতিক নিয়ন্ত্রণ কনফিগারেশন

বন্ধ এবং খোলার কয়েল

ব্রেকারটি প্রকল্পের প্রয়োজনীয়তা অনুসারে এসি বা ডিসি অপারেটিং পাওয়ার দিয়ে কনফিগার করা যেতে পারে। সরবরাহ করা হয়েছে কনফিগারেশনের মধ্যে রয়েছে AC110/220V এবং DC110/220V বিকল্পগুলি বন্ধ এবং খোলার কয়েলগুলির জন্য, নমনীয়তা প্রদান করে বিভিন্ন সাবস্টেশন এবং শিল্প নিয়ন্ত্রণ ব্যবস্থার জন্য।

ক্লোজিং কয়েলের রেটেড পাওয়ার 288W, যখন খোলার কয়েলটিও 288W এ নির্দিষ্ট করা আছে। স্বাভাবিক অপারেটিং ভোল্টেজ পরিসীমা হল ক্লোজিং কয়েলের জন্য রেট করা ভোল্টেজের 85%–110% এবং খোলার কয়েলের জন্য রেট করা ভোল্টেজের 65%–120%।

শক্তি সঞ্চয় মোটর

শক্তি স্টোরেজ মোটর পরবর্তী ক্লোজিং অপারেশনের জন্য স্বয়ংক্রিয় প্রস্তুতি প্রদান করে। ZYJ220 সরবরাহ করা হয়েছে কনফিগারেশন 90W এর রেট ইনপুট পাওয়ার সহ DC220V শক্তি ব্যবহার করে। রেট করা অপারেটিং ভোল্টেজে, শক্তি সঞ্চয় সময় 15 সেকেন্ডের বেশি নয় বলে নির্দিষ্ট করা হয়েছে।

এই ব্যবস্থা ব্রেকারকে প্রয়োজন ছাড়াই অপারেশনের পরে তার সঞ্চিত-শক্তির অবস্থা পুনরুদ্ধার করতে দেয় ক্রমাগত ম্যানুয়াল হস্তক্ষেপ।

40.5kV অ্যাপ্লিকেশনের জন্য ভ্যাকুয়াম বাধা

ভ্যাকুয়াম আর্ক-এক্সটিংগুইশিং প্রযুক্তি

একটি খোলার অপারেশন চলাকালীন বৈদ্যুতিক সার্কিটকে বাধা দেওয়ার জন্য ভ্যাকুয়াম ইন্টারপ্টার দায়ী। যখন পরিচিতিগুলি আলাদা, বাধা প্রক্রিয়াটি একটিতে না হয়ে ভ্যাকুয়াম ইন্টারপ্টারের ভিতরে সঞ্চালিত হয় বায়ু-অন্তরক সুইচিং চেম্বার।

ভ্যাকুয়াম বাধা এবং বসন্ত-চালিত যান্ত্রিক সংক্রমণের সংমিশ্রণ ব্রেকারকে উপযুক্ত করে তোলে ইনডোর মিডিয়াম-ভোল্টেজ অ্যাপ্লিকেশন যেখানে নির্ভরযোগ্য সুইচিং কর্মক্ষমতা এবং পুনরাবৃত্তি অপারেশন প্রয়োজন হয়।

ঘন ঘন অপারেশন জন্য উপযুক্ত

ZN85C-40.5 সিরিজের আসল নকশাটি ঘন ঘন স্যুইচিং প্রয়োজন এমন অ্যাপ্লিকেশনগুলিকে বিবেচনা করে। এর অপারেটিং মেকানিজম 40.5kV ভ্যাকুয়াম ইন্টারপ্টারের বৈশিষ্ট্যের সাথে মিলে যায়, যখন মোটর চালিত শক্তি স্টোরেজ সিস্টেম বারবার ম্যানুয়াল চার্জ করার প্রয়োজন হ্রাস করে।

এটি শিল্প সুবিধা, সাবস্টেশন এবং পাওয়ার প্ল্যান্টের জন্য উপযুক্ত করে তোলে যেখানে স্যুইচিং অপারেশন স্বাভাবিক বৈদ্যুতিক সিস্টেম পরিচালনার অংশ গঠন করে।

সাধারণত আবেদন এলাকা

পাওয়ার প্ল্যান্ট

ব্রেকারটি বিদ্যুৎ উৎপাদনে অন্দর বিদ্যুৎ বিতরণ এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থায় অন্তর্ভুক্ত করা যেতে পারে সুবিধা, যেখানে বৈদ্যুতিক সার্কিটগুলির নির্ভরযোগ্য সুইচিং এবং সুরক্ষা প্রয়োজন।

সাবস্টেশন

সাবস্টেশনে, স্থির অন্দর কনফিগারেশন সংশ্লিষ্ট উচ্চ-ভোল্টেজ বৈদ্যুতিক সাথে একত্রিত করা যেতে পারে প্রাথমিক সার্কিট ব্যবস্থা, নিয়ন্ত্রণ পরিকল্পনা এবং সুরক্ষা প্রয়োজনীয়তা অনুযায়ী সিস্টেম।

শিল্প ও খনির উদ্যোগ

যথেষ্ট বৈদ্যুতিক লোড সহ শিল্প ও খনির সুবিধার জন্য, ব্রেকারটি সুইচিং প্রদান করতে পারে এবং ইনডোর পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে সুরক্ষা ফাংশন এবং নিয়মিত প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত স্যুইচিং অপারেশন।

রিমোট কন্ট্রোল সহ বৈদ্যুতিক সিস্টেম

যেহেতু বন্ধ এবং খোলার ক্রিয়াকলাপগুলি বৈদ্যুতিকভাবে নিয়ন্ত্রিত হতে পারে, ব্রেকারটিকে একটি সাথে একত্রিত করা যেতে পারে প্রকল্পের নকশা অনুযায়ী স্থানীয় বা দূরবর্তী অপারেশনের জন্য উপযুক্ত সেকেন্ডারি কন্ট্রোল সিস্টেম।

প্রধান প্রযুক্তিগত কনফিগারেশন

অপারেটিং এনভায়রনমেন্ট

ইনডোর পরিষেবা শর্তাবলী

সরঞ্জামগুলি অভ্যন্তরীণ ইনস্টলেশনের উদ্দেশ্যে এবং উচ্চ-ভোল্টেজের জন্য উপযুক্ত পরিবেশে ব্যবহার করা উচিত বৈদ্যুতিক সরঞ্জাম। চূড়ান্ত প্রকল্পটি পরিবেষ্টিত তাপমাত্রা, আর্দ্রতা, উচ্চতা, বায়ুচলাচল এবং বিবেচনা করা উচিত সম্পূর্ণ বৈদ্যুতিক কনফিগারেশন নির্ধারণ করার সময় অন্যান্য পরিবেশগত অবস্থা।

ইনস্টলেশন প্রয়োজনীয়তা

তীব্র কম্পন, প্রভাব বা ক্ষয়কারী পরিবেশগত অবস্থা ছাড়াই ব্রেকারটি এমন জায়গায় ইনস্টল করা উচিত। ইনস্টলেশন ব্যবস্থাটিও সরঞ্জামের চারপাশে পর্যাপ্ত পরিচালন এবং রক্ষণাবেক্ষণের স্থান নিশ্চিত করতে হবে ব্রেকার এবং সংশ্লিষ্ট বৈদ্যুতিক উপাদানগুলির প্রয়োজনীয় যান্ত্রিক প্রান্তিককরণ বজায় রাখা।

মান এবং গুণমানের নিশ্চয়তা

ম্যানুফ্যাকচারিং ম্যানেজমেন্ট

Zhejiang Usune Electric Co., Ltd. পণ্যের গুণমান, পরিবেশগত কভার করে একটি সমন্বিত ব্যবস্থাপনা ব্যবস্থা প্রয়োগ করে ব্যবস্থাপনা এবং পেশাগত স্বাস্থ্য এবং নিরাপত্তা। কোম্পানির ISO 9001, ISO 14001 এবং ISO 45001 সার্টিফিকেশন রয়েছে, সমাবেশ এবং পরিদর্শনের মাধ্যমে উপাদান নির্বাচন থেকে নিয়ন্ত্রিত উত্পাদন প্রক্রিয়া সমর্থন করে।

আইইসি, জিবি এবং সিই কমপ্লায়েন্স

বৈদ্যুতিক পরামিতি এবং কনফিগারেশন সহ প্রযোজ্য IEC এবং GB মান অনুযায়ী পণ্যটি তৈরি করা হয়েছে নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্ধারিত। সিই সার্টিফিকেশন প্রযোজ্য জন্য উপলব্ধ পণ্য কনফিগারেশন, আন্তর্জাতিক প্রকল্পের জন্য অতিরিক্ত ডকুমেন্টেশন সমর্থন প্রদান.

ইঞ্জিনিয়ারিং প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

ZN85C-40.5 40.5kV ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার ক্যাস-স্পেস রকেট লঞ্চ প্রকল্পে উল্লেখ করা হয়েছে, ইউসুনের উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামগুলির জন্য একটি ব্যবহারিক প্রকৌশল অ্যাপ্লিকেশন উদাহরণ প্রদান শিল্প পরিবেশ।

পণ্য তুলনা

সার্কিট ব্রেকার বনাম সম্পূর্ণ সুইচগিয়ার

ZN85C-40.5 40.5kV ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার প্রাথমিকভাবে একটি সুইচিং এবং সুরক্ষা উপাদান, যখন একটি সম্পূর্ণ প্রত্যাহারযোগ্য সুইচগিয়ার প্যানেল ব্রেকারকে বাসবার, তারের বগি, নিয়ন্ত্রণ সরঞ্জাম, সুরক্ষা ডিভাইস এবং অন্যান্য ক্যাবিনেটের উপাদান। অতএব, প্রকল্পের প্রয়োজন হলে ব্রেকারটি আরও উপযুক্ত একটি বৃহত্তর বৈদ্যুতিক সিস্টেমে একীকরণের জন্য নিবেদিত 40.5kV স্যুইচিং ডিভাইস।

Usune প্রকল্প সমর্থন

বৈদ্যুতিক অঙ্কন উপর ভিত্তি করে কনফিগারেশন

Usune গ্রাহকের একক লাইন ডায়াগ্রাম, রেট ভোল্টেজ অনুযায়ী উপযুক্ত কনফিগারেশন নির্ধারণ করতে পারে, নিয়ন্ত্রণ ক্ষমতা, ইনস্টলেশন ব্যবস্থা এবং অপারেটিং প্রয়োজনীয়তা. এই পদ্ধতি নিশ্চিত করতে সাহায্য করে যে নির্বাচিত হয়েছে ব্রেকার আশেপাশের প্রাথমিক এবং মাধ্যমিক বৈদ্যুতিক সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ।

কাস্টমাইজড বৈদ্যুতিক পরামিতি

বিশেষ নিয়ন্ত্রণ ভোল্টেজ, ইনস্টলেশন ব্যবস্থা বা অপারেটিং প্রয়োজনীয়তা সঙ্গে প্রকল্পের জন্য, প্রযুক্তিগত কনফিগারেশন উত্পাদন আগে আলোচনা করা যেতে পারে. এটি ZN85C-40.5 40.5kV ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকারকে অনুমতি দেয় একটি নির্দিষ্ট স্ট্যান্ডার্ড কনফিগারেশনের উপর নির্ভর না করে প্রকৃত বৈদ্যুতিক সিস্টেমের সাথে খাপ খাইয়ে নিন।

FAQ

এই পণ্যের প্রধান প্রয়োগ কি?

এটি একটি ইনডোর 40.5kV ভ্যাকুয়াম সার্কিট ব্রেকার যা বিদ্যুৎ কেন্দ্রগুলিতে বৈদ্যুতিক নিয়ন্ত্রণ এবং সুরক্ষার জন্য ডিজাইন করা হয়েছে, সাবস্টেশন, শিল্প সুবিধা এবং খনির উদ্যোগ।

ব্রেকার কি স্থির বা প্রত্যাহারযোগ্য?

ZN85C-40.5 একটি প্রত্যাহারযোগ্য ট্রলি কাঠামোর পরিবর্তে একটি নির্দিষ্ট পার্শ্ব-মাউন্ট করা কনফিগারেশন ব্যবহার করে।

এটা কি ম্যানুয়ালি চালানো যাবে?

হ্যাঁ। বসন্ত প্রক্রিয়া ম্যানুয়াল শক্তি সঞ্চয় এবং ম্যানুয়াল অপারেশন সমর্থন করে, বৈদ্যুতিক অপারেশন এছাড়াও উপলব্ধ

কি নিয়ন্ত্রণ ভোল্টেজ পাওয়া যায়?

ক্লোজিং এবং খোলার কয়েলগুলি প্রকল্পের প্রয়োজনীয়তা অনুসারে AC110/220V বা DC110/220V এর জন্য কনফিগার করা যেতে পারে।

শক্তি সঞ্চয় প্রক্রিয়া কতক্ষণ লাগে?

ZYJ220 মোটর কনফিগারেশনের নির্দিষ্ট শক্তি সঞ্চয় করার সময় হল রেট ভোল্টেজে ≤15 সেকেন্ড।

এটা কি ঘন ঘন স্যুইচিংয়ের জন্য উপযুক্ত?

হ্যাঁ। পণ্যটি এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেগুলির জন্য ঘন ঘন অপারেশন প্রয়োজন, প্রযোজ্য অপারেটিং সাপেক্ষে শর্ত এবং প্রযুক্তিগত কনফিগারেশন।

Usune ব্রেকার কাস্টমাইজ করতে পারেন?

হ্যাঁ। Usune প্রোজেক্ট অঙ্কন, বৈদ্যুতিক পরামিতি, নিয়ন্ত্রণ প্রয়োজনীয়তা এবং অনুযায়ী পণ্য কনফিগার করতে পারেন ইনস্টলেশন শর্তাবলী।
