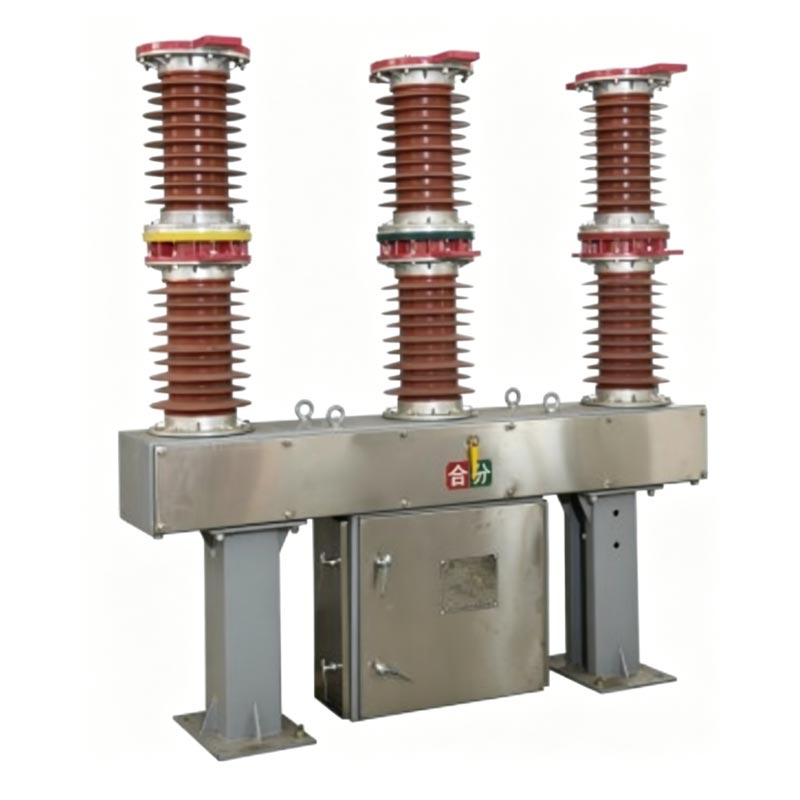

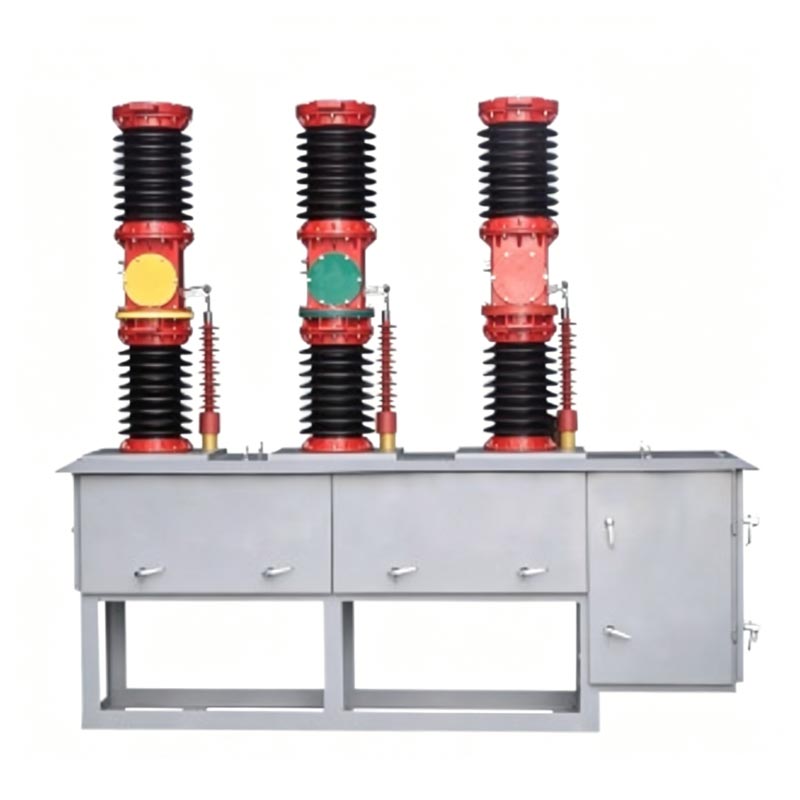

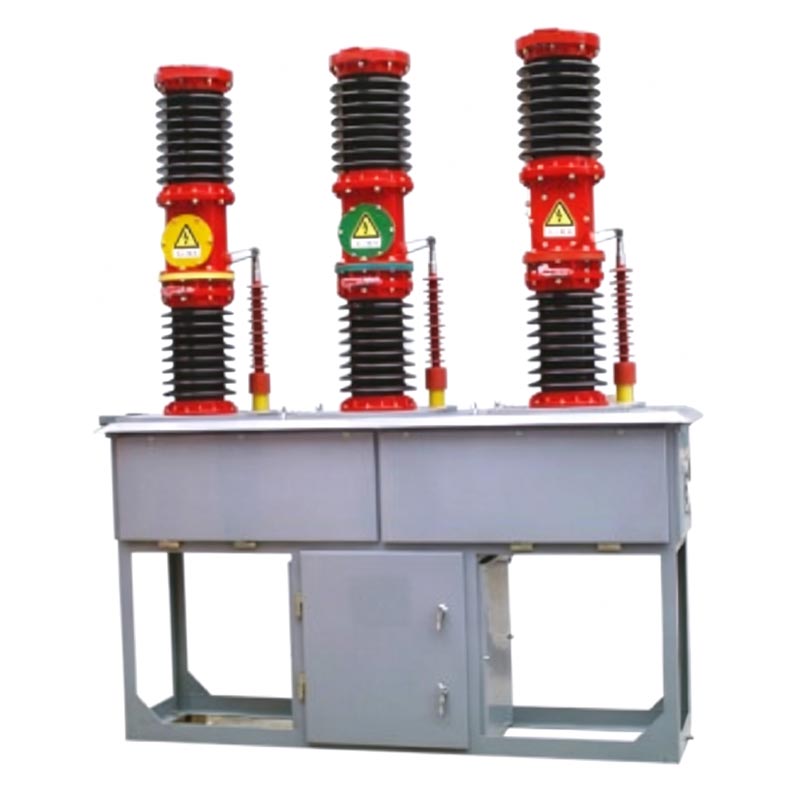

Usune Zw7-40.5 আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার হল একটি বহিরঙ্গন উচ্চ-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার 50Hz-এর জন্য উপযুক্ত থ্রি-ফেজ এসি, 24-40.5kV পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেম, প্রাথমিকভাবে সিস্টেম নিয়ন্ত্রণ, সুরক্ষা, বিভাগীয়করণ, এবং ক্যাপাসিটর ব্যাংক সুইচিং। একটি recloser সঙ্গে একযোগে ব্যবহার করা হলে, এটি বুদ্ধিমান সেগমেন্টেড সক্ষম করে পাওয়ার সিস্টেমের নিয়ন্ত্রণ পুনরায় বন্ধ করা; এটি বসন্ত বা ইলেক্ট্রোম্যাগনেটিক অপারেটিং প্রক্রিয়া সমর্থন করে, স্থিতিশীল যান্ত্রিক আছে কর্মক্ষমতা, এবং আগুন বা বিস্ফোরণের কোন ঝুঁকি নেই; এটি GB1984-1989 "AC হাই ভোল্টেজ সার্কিট ব্রেকার" এবং IEC56, IEC62271-100 "উচ্চ ভোল্টেজ এসি সার্কিট ব্রেকার" মান।
1. চমৎকার ব্রেকিং পারফরম্যান্স: ভ্যাকুয়াম আর্ক-নির্বাপক প্রযুক্তি ব্যবহার করে, যার ফলে শক্তিশালী ব্রেকিং হয়
ক্ষমতা, দীর্ঘ বৈদ্যুতিক জীবন, এবং 10,000 চক্র পর্যন্ত একটি যান্ত্রিক জীবন।
2. রক্ষণাবেক্ষণ-মুক্ত এবং নির্ভরযোগ্য: সাধারণ কাঠামো, নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন নেই এবং দীর্ঘ পরিষেবা জীবন।
3. চমৎকার অন্তরণ এবং দূষণ বিরোধী কর্মক্ষমতা: শক্তিশালী বহিরঙ্গন নিরোধক কর্মক্ষমতা এবং অসামান্য
দূষণ বিরোধী ক্ষমতা।
4. নমনীয় বুদ্ধিমান কনফিগারেশন: একটি অন্তর্নির্মিত বর্তমান ট্রান্সফরমার (0.2S পর্যন্ত নির্ভুলতা) দিয়ে সজ্জিত করা যেতে পারে
ক্লাস) মিটারিং এবং তিন-ফেজ লিঙ্কেজ সুরক্ষার জন্য।
5. অপারেটিং মেকানিজমের ব্যাপক সামঞ্জস্যতা: বসন্ত বা ইলেক্ট্রোম্যাগনেটিক অপারেটিং মেকানিজমের সাথে খাপ খাইয়ে নেওয়া যায়
ঘন ঘন এবং নির্ভরযোগ্য অপারেশন।

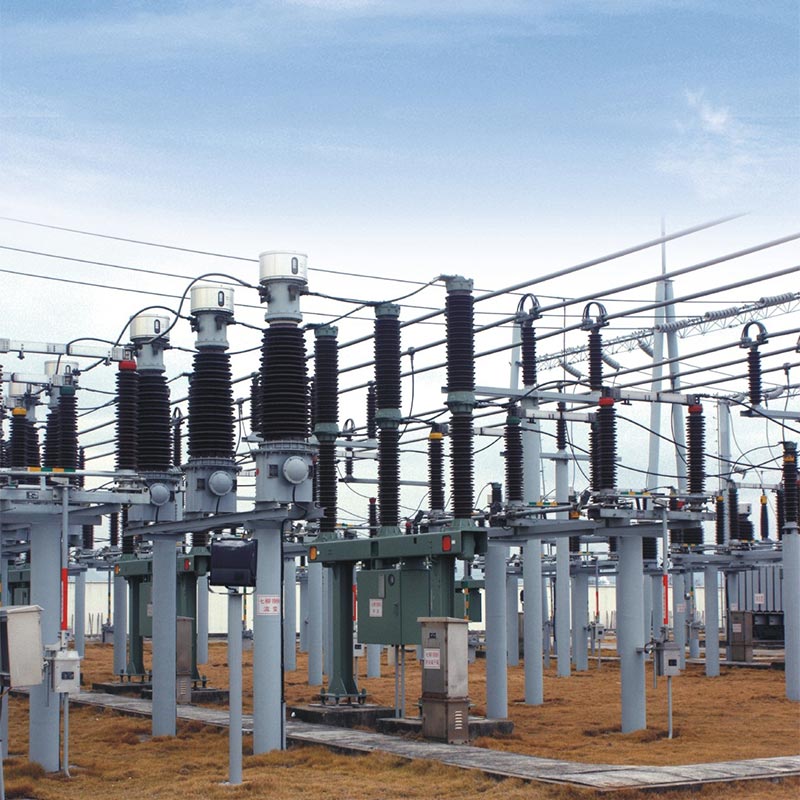

1. 24-40.5kV ট্রান্সমিশন এবং ডিস্ট্রিবিউশন লাইন এবং সাবস্টেশন
2. শহুরে এবং গ্রামীণ পাওয়ার গ্রিড সংস্কার এবং সম্প্রসারণ প্রকল্প
3. বায়ু খামার, সৌর বিদ্যুৎ কেন্দ্র, এবং শিল্প বিদ্যুৎ ব্যবস্থা
4. ক্যাপাসিটর ব্যাংক সুইচিং এবং টাই সার্কিট ব্রেকার অ্যাপ্লিকেশন
5. উপকূলীয়, উচ্চ-উচ্চতা, এবং ভারী দূষিত এলাকা
1. প্রকল্পের নাম: উত্তর চীনে 35kV উইন্ড ফার্ম গ্রিড সংযোগ প্রকল্প
2. ক্লায়েন্ট: স্টেট গ্রিড Hebei Electric Power Co., Ltd.
3. প্রকল্পের পটভূমি: এই বায়ু খামারটি একটি উপকূলীয় এলাকায় অবস্থিত যেখানে উচ্চ আর্দ্রতা, ভারী লবণ স্প্রে এবং ঘন ঘন বজ্রপাত এর 35kV আউটগোয়িং লাইন সিস্টেমে নিয়ন্ত্রণ, ত্রুটির জন্য নির্ভরযোগ্য সার্কিট ব্রেকার প্রয়োজন বিচ্ছিন্নতা, এবং স্বয়ংক্রিয় রিক্লোজিং অপারেশন।
4. সমাধান: Uxin ইলেকট্রিক Zw7-40.5 আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারগুলির 12 সেট সরবরাহ করেছে, যা দিয়ে সজ্জিত স্প্রিং-চালিত মেকানিজম এবং 0.2S-শ্রেণীর অন্তর্নির্মিত বর্তমান ট্রান্সফরমার।
5. অ্যাপ্লিকেশন অর্জন
- উচ্চ আর্দ্রতা এবং উচ্চ লবণ স্প্রে পরিবেশে 5 বছরেরও বেশি সময় ধরে স্থিতিশীল অপারেশন
- 187টি শর্ট-সার্কিট ব্রেকিং অপারেশনে 100% সাফল্যের হার
- বুদ্ধিমান রিক্লোজিং ফাংশন পাওয়ার বিভ্রাটের সময় 85% হ্রাস করে
- রক্ষণাবেক্ষণ-মুক্ত নকশা বার্ষিক অপারেশন এবং রক্ষণাবেক্ষণ খরচ 60% হ্রাস করে
6. গ্রাহকের প্রতিক্রিয়া
“Usune Zw7-40.5 আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার আমাদের উপকূলীয় অঞ্চলে অত্যন্ত নির্ভরযোগ্য কর্মক্ষমতা প্রদর্শন করেছে বায়ু খামার এর দূষণ প্রতিরোধ কর্মক্ষমতা এবং বুদ্ধিমান সুরক্ষা ফাংশন উল্লেখযোগ্যভাবে উন্নত হয়েছে গ্রিড স্থিতিশীলতা।" - প্রজেক্ট ম্যানেজার, স্টেট গ্রিড হেবেই ইলেকট্রিক পাওয়ার কোং, লিমিটেড।
| আইটেম | ইউনিট | পরামিতি | |
| রেটেড ভোল্টেজ | কেভি | 40.5 | |
| রেট নিরোধক স্তর | 1মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে | কেভি | 95 |
| বজ্রপাত প্রতিরোধ ভোল্টেজ (শীর্ষ মান) | কেভি | 185 | |
| রেট করা বর্তমান | A | 630/1000/1250/1600/2000 | |
| রেটেড শর্ট সার্কিট কারেন্ট ড্রপ আউট | kA | 12.5/16/20/25/31.5 | |
| রেট অপারেটিং সিকোয়েন্স | 0-0.3s-C0-180s-0 | ||
| রেট সংক্ষিপ্ত বিরতি বর্তমান জন্য বিরতি সময় | বার | 12 | |
| রেটেড শর্ট সার্কিট ব্রেক এবং ক্লোজ কারেন্ট (পিক) | kA | 50/63/80 | |
| রেটেড পিক বর্তমান সহ্য করে | kA | 50/63/80 | |
| রেট সংক্ষিপ্ত সময় বর্তমান সহ্য করা | kA | 20/25/31.5 | |
| রেট শর্ট সার্কিট সময়কাল সময় | s | 4 | |
| গড় সুইচ বন্ধ গতি | m/s | 1.5 ± 0.20 | |
| গড় গতিতে সুইচিং | m/s | 0.7 ± 0.2 | |
| চুক্তির সুইচ-অন বাউন্স সময় | ms | ≤ 2 | |
| তিন-ফেজ সুইচ-অন/অফ সিঙ্ক্রোনিটি সময়ের পার্থক্য | ms | ≤ 2 | |
| সুইচ অন সময় | ms | ≤ 150 | |
| সুইচ অফ সময় | ms | ≤ 70 | |
| যান্ত্রিক জীবন | বার | 10000 | |
| রেট অপারেটিং ভোল্টেজ এবং অক্জিলিয়ারী সার্কিট রেট ভোল্টেজ | V | DC/AC110,220 | |
| প্রতিটি ফেজ লুপ ডিসি রেজিস্ট্যান্স (ইনস্ট্রুমেন্ট ট্রান্সফরমার অন্তর্ভুক্ত নয়) | μΩ | ≤ ৫০ | |
| প্রতিটি ফেজ লুপ ডিসি resistanceeers | মিমি | 3 | |
উত্তর: স্প্রিং-চালিত বা ইলেক্ট্রোম্যাগনেটিক-চালিত প্রক্রিয়া ব্যবহার করা যেতে পারে। বসন্ত-চালিত প্রক্রিয়া উচ্চ প্রস্তাব নির্ভরযোগ্যতা এবং কম রক্ষণাবেক্ষণ খরচ, বেশিরভাগ বহিরঙ্গন অ্যাপ্লিকেশনের জন্য তাদের উপযুক্ত করে তোলে।
উঃ হ্যাঁ। অর্ডার করার সময় বর্তমান অনুপাত এবং নির্ভুলতা শ্রেণী (0.2S/0.5/10P10) অবশ্যই উল্লেখ করতে হবে।
উত্তর: সাধারণ ব্যবহারের অধীনে, রক্ষণাবেক্ষণ-মুক্ত সময়কাল 10-15 বছর। প্রতি 2 বছরে একটি চাক্ষুষ পরিদর্শনের সুপারিশ করা হয়, এবং প্রতি 5 বছরে একটি ছোট যান্ত্রিক পরিদর্শন।
Usune Zw7-40.5 আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার উন্নত ভ্যাকুয়াম প্রযুক্তি, শক্তিশালী কাঠামোগত নকশা এবং বুদ্ধিমান বৈশিষ্ট্য। একটি বিশ্বস্ত চীনা সরবরাহকারী হিসাবে, Usune ইলেকট্রিক ধারাবাহিকভাবে উচ্চ-মানের এবং নিশ্চিত করে উচ্চ-পারফরম্যান্স পণ্য, যা তাদের আধুনিক পাওয়ার সিস্টেমের জন্য একটি আদর্শ পছন্দ করে তোলে যা নির্ভরযোগ্যতা, নিরাপত্তা এবং দাবি করে কম জীবনচক্র খরচ।
