প্রবন্ধ ওভারভিউ
এই নির্দেশিকাটি ব্যাখ্যা করে যে কীভাবে একটি বায়ু নিরোধক রিং প্রধান ইউনিট কাজ করে, কোন উপাদানগুলি এর কার্যকারিতা নির্ধারণ করে, কীভাবে এর প্রযুক্তিগত বৈশিষ্ট্যগুলিকে মূল্যায়ন করতে হয় এবং কেনার আগে ক্রেতাদের কী যাচাই করা উচিত। এটি সাধারণ অ্যাপ্লিকেশন চ্যালেঞ্জ, অপারেশনাল নিরাপত্তা এবং রক্ষণাবেক্ষণের অনুশীলনগুলিও কভার করে যা এড়ানো যায় এমন ডাউনটাইম কমাতে সাহায্য করতে পারে।

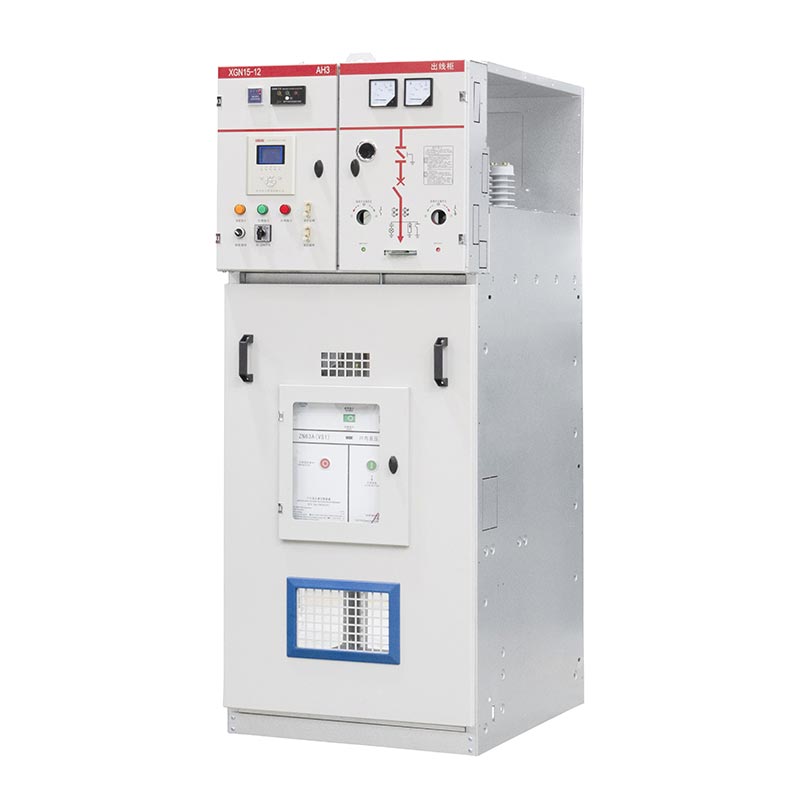

1. একটি এয়ার ইনসুলেটেড রিং প্রধান ইউনিট RMU কি?
আবায়ু নিরোধক রিং প্রধান ইউনিট RMUএটি একটি মাঝারি-ভোল্টেজ বৈদ্যুতিক সুইচগিয়ার সমাবেশ যা একটি বিতরণ নেটওয়ার্কে সার্কিট সংযোগ, নিয়ন্ত্রণ এবং বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে। এটি সেই বগিগুলিতে প্রাথমিক নিরোধক মাধ্যম হিসাবে SF₆ গ্যাসের উপর নির্ভর না করে প্রযোজ্য শক্তিযুক্ত উপাদানগুলির চারপাশে একটি অন্তরক মাধ্যম হিসাবে বায়ুমণ্ডলীয় বায়ু ব্যবহার করে।
পদরিং প্রধান ইউনিটরিং বিতরণ ব্যবস্থায় সরঞ্জামের ভূমিকা বর্ণনা করে। রিংটি সাধারণত একাধিক ডিস্ট্রিবিউশন পয়েন্টকে সংযুক্ত করে, যখন নেটওয়ার্ক ডিজাইন এবং অপারেটিং কনফিগারেশন অনুমতি দেয় তখন শক্তি বিভিন্ন দিক থেকে একটি সাবস্টেশনে পৌঁছাতে দেয়। একটি আরএমইউ একটি কমপ্যাক্ট ঘেরের মধ্যে বেশ কয়েকটি সুইচিং ফাংশনকে একত্রিত করে, ডিস্ট্রিবিউশন অপারেটরদের ফিডার এবং ট্রান্সফরমার সংযোগগুলি পরিচালনা করতে সহায়তা করে।
একটি ডিস্ট্রিবিউশন ট্রান্সফরমারের বিপরীতে, যা বৈদ্যুতিক ভোল্টেজ পরিবর্তন করে, একটি RMU মাঝারি-ভোল্টেজ সার্কিটের সংযোগ এবং সংযোগ বিচ্ছিন্নকরণ পরিচালনা করে। এর কনফিগারেশনের উপর নির্ভর করে, এটি ফিউজ বা সার্কিট ব্রেকারগুলির মাধ্যমে লোড সুইচিং, বিচ্ছিন্নতা, আর্থিং এবং ফিডার সুরক্ষা প্রদান করতে পারে।
এয়ার ইনসুলেটেড RMU গুলি অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে ইঞ্জিনিয়ারদের স্পষ্টভাবে সংজ্ঞায়িত সুইচিং ফাংশন, একটি গ্যাস-মুক্ত নিরোধক ব্যবস্থা এবং ইনস্টলেশন পরিবেশের জন্য উপযুক্ত একটি কনফিগারেশন প্রয়োজন। একটি নির্দিষ্ট করার আগে, প্রকল্প দলকে সিস্টেম ভোল্টেজ, ফল্ট লেভেল, অপারেটিং স্কিম, উপলব্ধ স্থান এবং প্রযোজ্য ইউটিলিটি প্রয়োজনীয়তা নিশ্চিত করতে হবে।
2. কিভাবে একটি বায়ু নিরোধক RMU কাজ করে?
একটি বায়ু নিরোধক RMU ইনকামিং রিং ফিডার এবং বহির্গামী বিতরণ সার্কিটের মধ্যে সংযোগ নিয়ন্ত্রণ করে বৈদ্যুতিক শক্তি পরিচালনা করে। একটি সাধারণ ত্রিমুখী ব্যবস্থায়, দুটি কার্যকরী ইউনিট রিং তারের অংশগুলিকে সংযুক্ত করে, যখন তৃতীয়টি স্থানীয় ট্রান্সফরমার ফিডার সরবরাহ করে বা রক্ষা করে।
সাধারণ বিতরণ অপারেশন
স্বাভাবিক ক্রিয়াকলাপের সময়, স্যুইচিং ডিভাইসগুলি নেটওয়ার্কের অনুমোদিত অপারেটিং পরিকল্পনা অনুযায়ী অবস্থান করে। অনেক ডিস্ট্রিবিউশন নেটওয়ার্ক একটি রিং-আকৃতির তারের লেআউট ব্যবহার করে যেখানে একটি সাধারণভাবে খোলা বিন্দু থাকে। এই বিন্যাসটি সম্পূর্ণ রিংটিকে একটি বন্ধ লুপ হিসাবে অপ্রয়োজনীয়ভাবে পরিচালনা না করে একটি বিকল্প সরবরাহ রুট সংরক্ষণ করে।
ফল্ট বিচ্ছিন্নতা এবং সরবরাহ পুনঃস্থাপন
যদি একটি তারের বিভাগে ত্রুটি দেখা দেয়, সুরক্ষা ডিভাইসগুলি নকশা অনুযায়ী ত্রুটি সনাক্ত করে বা বাধা দেয়, যখন অপারেটর বা অনুমোদিত অটোমেশন সিস্টেম প্রভাবিত বিভাগটিকে বিচ্ছিন্ন করে। অবশিষ্ট সুস্থ নেটওয়ার্ক তারপরে একটি বিকল্প ফিডারের মাধ্যমে পুনরুদ্ধার করা যেতে পারে, তবে শর্ত থাকে যে সরঞ্জামের রেটিং, নেটওয়ার্ক ক্ষমতা, সুরক্ষা সমন্বয় এবং স্যুইচিং পদ্ধতি এটির অনুমতি দেয়।
| অপারেটিং অবস্থা | আরএমইউ ফাংশন | অপারেশনাল উদ্দেশ্য |
|---|---|---|
| স্বাভাবিক অপারেশন | মনোনীত সার্কিট সংযোগ বজায় রাখে। | সংযুক্ত লোড শক্তি বিতরণ. |
| পরিকল্পিত রক্ষণাবেক্ষণ | প্রাসঙ্গিক সার্কিটকে বিচ্ছিন্ন করে এবং অনুমোদিত আর্থিং পদ্ধতি সক্ষম করে। | একটি নিরাপদ কাজের শর্ত স্থাপন করুন। |
| তারের ত্রুটি | প্রভাবিত বিভাগকে বাধা দিতে বা বিচ্ছিন্ন করতে সিস্টেম সুরক্ষা প্রকল্পের সাথে কাজ করে। | প্রভাবিত নেটওয়ার্ক এলাকা সীমিত. |
| নেটওয়ার্ক পুনরুদ্ধার | অনুমোদিত স্যুইচিংকে যেখানে অনুমতি দেওয়া হয় সেখানে সুস্থ বিভাগগুলিকে পুনরায় সংযোগ করার অনুমতি দেয়। | যতটা সম্ভব নিরাপদে এবং দ্রুত পরিষেবা পুনরুদ্ধার করুন। |
ফল্ট বাধা থেকে লোড সুইচিং পার্থক্য করা গুরুত্বপূর্ণ। একটি লোড বিরতি সুইচ নির্দিষ্ট সুইচিং দায়িত্বের জন্য ডিজাইন করা হয়েছে; প্রতিটি শর্ট-সার্কিট কারেন্টকে বাধাগ্রস্ত করবে বলে ধরে নেওয়া উচিত নয়। ত্রুটি সুরক্ষার জন্য একটি সমন্বিত ফিউজ-সুইচ সংমিশ্রণ বা উপযুক্ত সুরক্ষা রিলে সহ একটি সার্কিট ব্রেকার প্রয়োজন হতে পারে।
3. একটি বায়ু নিরোধক RMU এর প্রধান উপাদানগুলি কি কি?
সঠিক অভ্যন্তরীণ বিন্যাস প্রস্তুতকারক এবং মডেল অনুসারে পরিবর্তিত হয়, তবে বেশিরভাগ ডিজাইনে স্যুইচিং ডিভাইস, কন্ডাক্টর, ইনসুলেশন স্ট্রাকচার, নিরাপত্তা ব্যবস্থা এবং ঐচ্ছিক পর্যবেক্ষণ সরঞ্জামগুলিকে একত্রিত করা হয়।
লোড ব্রেক সুইচ
লোড ব্রেক সুইচগুলি তাদের নির্দিষ্ট স্বাভাবিক লোড-সুইচিং অবস্থার অধীনে সার্কিট সংযোগ বা সংযোগ বিচ্ছিন্ন করে। একটি রিং কনফিগারেশনে, তারা অপারেটরদের ইনকামিং এবং আউটগোয়িং তারের বিভাগগুলি নিয়ন্ত্রণ করার অনুমতি দেয়। তাদের রেট করা মেকিং, ব্রেকিং, এবং স্বল্প-সময় প্রতিরোধ ক্ষমতা অবশ্যই অভিপ্রেত দায়িত্বের সাথে মেলে।
বাসবার এবং বৈদ্যুতিক সংযোগ
বাসবারগুলি কার্যকরী ইউনিটগুলির মধ্যে পরিবাহী পথ সরবরাহ করে। তাদের উপাদান, ক্রস-সেকশন, সংযোগের গুণমান এবং তাপীয় নকশা বর্তমান-বহন ক্ষমতা এবং তাপমাত্রা বৃদ্ধিকে প্রভাবিত করে। তারের সমাপ্তি অবশ্যই নির্দিষ্ট তারের প্রকার এবং ইনস্টলেশন ব্যবস্থার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
আর্থিং সুইচ এবং ইন্টারলক
আর্থিং সুইচগুলি অনুমোদিত বিচ্ছিন্ন সার্কিট বিভাগগুলিকে গ্রাউন্ডিংয়ের একটি উপায় প্রদান করে যখন অনুমোদিত অপারেটিং সিকোয়েন্স এটিকে অনুমতি দেয়। যান্ত্রিক বা বৈদ্যুতিক ইন্টারলক নিষিদ্ধ সুইচিং অপারেশন প্রতিরোধ করতে সাহায্য করে। এই প্রক্রিয়াগুলি গুরুত্বপূর্ণ, কিন্তু তারা প্রযোজ্য নিরাপত্তা পদ্ধতির অধীনে বিচ্ছিন্নতা এবং ভোল্টেজের অনুপস্থিতির যাচাইকে প্রতিস্থাপন করে না।

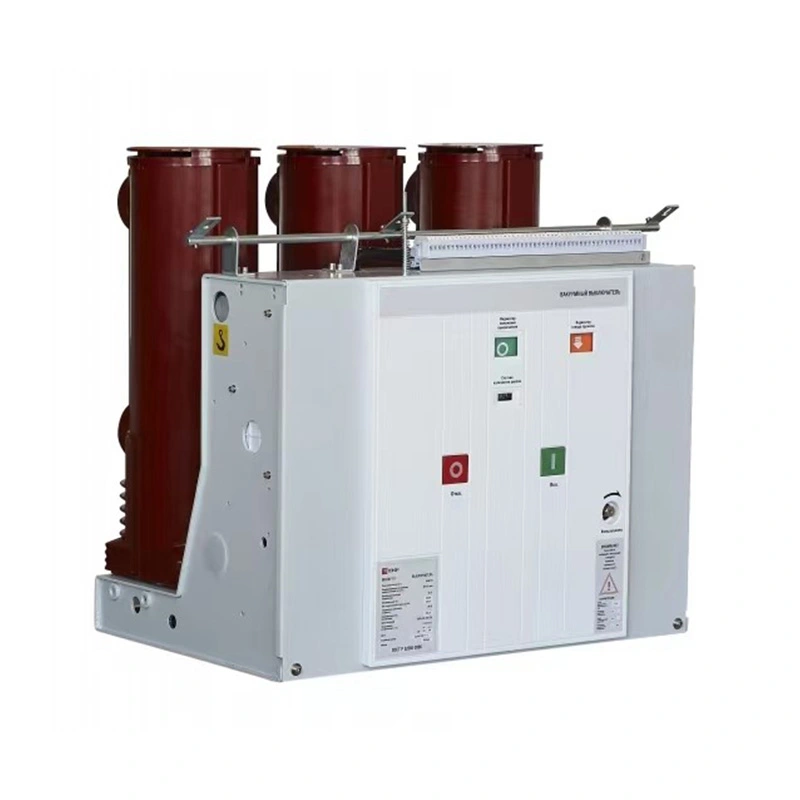

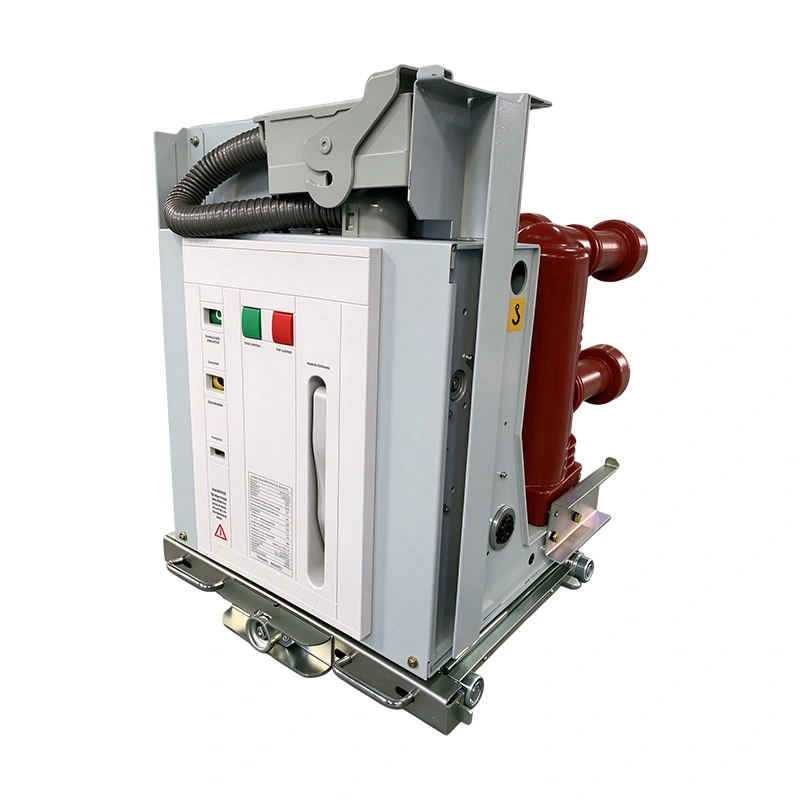

ফিউজ-সুইচ কম্বিনেশন বা সার্কিট ব্রেকার
ট্রান্সফরমার ফিডারগুলি একটি ফিউজ-সুইচ সংমিশ্রণ বা সুরক্ষামূলক রিলে সহ একটি সার্কিট ব্রেকার ব্যবহার করতে পারে। উপযুক্ত সমাধান নির্ভর করে ট্রান্সফরমার বৈশিষ্ট্য, প্রত্যাশিত ফল্ট কারেন্ট, সিলেক্টিভিটি প্রয়োজনীয়তা এবং নেটওয়ার্ক সুরক্ষা দর্শনের উপর।
অন্তরক, ঘের, এবং নিরীক্ষণ আনুষাঙ্গিক
অন্তরক সমর্থন প্রয়োজনীয় বৈদ্যুতিক ছাড়পত্র বজায় রাখে এবং লাইভ উপাদান সমর্থন করে। ঘের পণ্যের জন্য নির্দিষ্ট পরিবেশগত এবং যান্ত্রিক অবস্থার বিরুদ্ধে সরঞ্জাম রক্ষা করে। ঐচ্ছিক ভোল্টেজ ইন্ডিকেটর, ফল্ট প্যাসেজ ইন্ডিকেটর, মোটর অপারেটর এবং কমিউনিকেশন ডিভাইস সঠিকভাবে সংহত হলে অপারেশনাল ভিজিবিলিটি এবং রিমোট কন্ট্রোল উন্নত করতে পারে।
4. বায়ু নিরোধক কি সুবিধা দেয়?
বায়ু নিরোধক বিতরণ প্রকল্পের জন্য ব্যবহারিক সুবিধা দিতে পারে, বিশেষ করে যখন প্রকল্পের মালিক প্রাসঙ্গিক বগিতে SF₆-ভিত্তিক নিরোধক এড়াতে চান। এই সুবিধার মান সরঞ্জাম নকশা এবং অপারেটিং পরিবেশের উপর নির্ভর করে।
- বায়ু-নিরোধক বগিতে SF₆ প্রয়োজন নেই:একটি উপযুক্ত নকশা সেই বগিগুলিতে SF₆ এর সাথে যুক্ত হ্যান্ডলিং, ফুটো পর্যবেক্ষণ এবং জীবনের শেষ পুনরুদ্ধারের বিবেচনাগুলি এড়িয়ে যায়।
- দৃশ্যমান এবং অ্যাক্সেসযোগ্য ব্যবস্থা যেখানে ডিজাইন করা হয়েছে:কিছু নির্মাণ প্রশিক্ষিত কর্মীদের পরিদর্শনের জন্য উপাদান এবং স্থান পরিবর্তন সহজ করে তোলে। সঠিক মডেলের জন্য অ্যাক্সেসযোগ্যতা যাচাই করা আবশ্যক।
- মডুলার কনফিগারেশন:যখন পণ্য পরিবার প্রয়োজনীয় সংমিশ্রণ সমর্থন করে তখন বিভিন্ন ইনকামিং, আউটগোয়িং এবং ট্রান্সফরমার-ফিডারের প্রয়োজনীয়তা পূরণ করার জন্য কার্যকরী ইউনিটগুলি সাজানো যেতে পারে।
- ব্যবহারিক রক্ষণাবেক্ষণ পরিকল্পনা:বায়ু-নিরোধক বিভাগে SF₆ ছাড়া, অপারেটররা সেই বিভাগগুলির জন্য গ্যাস-সম্পর্কিত পরিষেবার কাজগুলি এড়িয়ে চলে, যদিও বৈদ্যুতিক এবং যান্ত্রিক রক্ষণাবেক্ষণ অপরিহার্য।
- বিতরণ অটোমেশনের জন্য সমর্থন:ঐচ্ছিক মোটর অপারেটর এবং পর্যবেক্ষণ আনুষাঙ্গিক দূরবর্তী সুইচিং এবং স্থিতি রিপোর্টিং সমর্থন করতে পারে.
সীমাবদ্ধতা কি?
এয়ার-ইনসুলেটেড ডিজাইনের জন্য কিছু গ্যাস-অন্তরক বিকল্পের চেয়ে বড় বৈদ্যুতিক ছাড়পত্র এবং একটি বড় ইনস্টলেশন পদচিহ্নের প্রয়োজন হতে পারে। আর্দ্রতা, দূষণ, ঘনীভবন, উচ্চতা এবং ঘেরের অবস্থাও নিরোধক কর্মক্ষমতা প্রভাবিত করতে পারে। একটি গ্যাস-মুক্ত নকশা স্বয়ংক্রিয়ভাবে রক্ষণাবেক্ষণ-মুক্ত অপারেশন বা প্রতিটি পরিবেশে উচ্চতর কর্মক্ষমতা বোঝায় না।
শুধুমাত্র নিরোধক মাধ্যমের উপর ভিত্তি করে একটি RMU নির্বাচন করার পরিবর্তে ক্রেতাদের সম্পূর্ণ সরঞ্জাম কনফিগারেশন, ইনস্টলেশন খরচ, জীবনচক্রের প্রয়োজনীয়তা, পরিবেশগত অবস্থা এবং প্রযোজ্য নিয়মগুলির তুলনা করা উচিত।
5. বায়ু নিরোধক RMUs কোথায় ব্যবহার করা হয়?
এয়ার ইনসুলেটেড রিং প্রধান ইউনিটগুলি তাদের ভোল্টেজ রেটিং, সুরক্ষা ব্যবস্থা, ঘের নির্মাণ এবং অনুমোদিত ইনস্টলেশন শর্তাবলী সাপেক্ষে মাঝারি-ভোল্টেজ বিতরণ অ্যাপ্লিকেশনগুলির একটি পরিসর পরিবেশন করতে পারে।
শিল্প উদ্ভিদ
কারখানা এবং প্রক্রিয়াকরণ সুবিধাগুলি ট্রান্সফরমার, উৎপাদন এলাকা এবং অন্যান্য বৈদ্যুতিক লোড সরবরাহ করতে মাঝারি-ভোল্টেজ বিতরণ সরঞ্জাম ব্যবহার করে। একটি আরএমইউ ফিডার বিচ্ছিন্নতা সমর্থন করতে পারে এবং রক্ষণাবেক্ষণ দলগুলিকে সম্পূর্ণ সাইটকে অপ্রয়োজনীয়ভাবে প্রভাবিত না করে নেটওয়ার্ক বিভাগগুলি পরিচালনা করতে সহায়তা করতে পারে।
বাণিজ্যিক এবং আবাসিক উন্নয়ন
অফিস কমপ্লেক্স, অ্যাপার্টমেন্ট উন্নয়ন, খুচরা বৈশিষ্ট্য, এবং মিশ্র-ব্যবহারের প্রকল্পগুলি স্থানীয় বিতরণ সাবস্টেশনগুলিতে RMUs ব্যবহার করতে পারে। কমপ্যাক্ট কার্যকরী ব্যবস্থা একটি পরিকল্পিত বৈদ্যুতিক অবকাঠামোর মধ্যে একাধিক ট্রান্সফরমার ফিডার পরিচালনাকে সহজ করতে পারে।
ইউটিলিটি ডিস্ট্রিবিউশন নেটওয়ার্ক
ডিস্ট্রিবিউশন অপারেটররা নেটওয়ার্ক সংযোগ পয়েন্টগুলিতে ফিডার বিভাগগুলি নিয়ন্ত্রণ করতে এবং পুনরুদ্ধার পদ্ধতিগুলিকে সমর্থন করতে RMU গুলি ইনস্টল করতে পারে৷ নির্বাচিত ইউনিটকে অবশ্যই ইউটিলিটি-নির্দিষ্ট সুরক্ষা, স্যুইচিং, ইনস্টলেশন এবং ডকুমেন্টেশনের প্রয়োজনীয়তা পূরণ করতে হবে।
নবায়নযোগ্য শক্তি এবং অবকাঠামো প্রকল্প
সৌর ইনস্টলেশন, অবকাঠামো সুবিধা এবং অন্যান্য শক্তি প্রকল্পগুলির জন্য সংগ্রহ সার্কিট, ট্রান্সফরমার এবং বিতরণ নেটওয়ার্কের মধ্যে মাঝারি-ভোল্টেজ পরিবর্তনের প্রয়োজন হতে পারে। প্রকৃত দোষ অবদান, সুইচিং ডিউটি এবং গ্রিড-সংযোগ নকশা অনুযায়ী RMU নির্বাচন করতে হবে।
বহিরঙ্গন বা উপকূলীয় ইনস্টলেশনের জন্য, প্রকল্প দলগুলিকে অতিরিক্তভাবে ঘের সুরক্ষা, জারা প্রতিরোধ, তাপমাত্রা পরিসীমা, ঘনীভবন নিয়ন্ত্রণ এবং কেবল-প্রবেশের সিলিং মূল্যায়ন করা উচিত। প্রস্তুতকারকের ঘোষিত পরিষেবার শর্তগুলির বিরুদ্ধে কোনও নির্দিষ্ট মডেলের উপযুক্ততা নিশ্চিত করতে হবে।
6. ক্রেতাদের কি স্পেসিফিকেশন চেক করা উচিত?
একটি বায়ু নিরোধক আরএমইউ নির্বাচন করার জন্য একটি নামমাত্র ভোল্টেজের চেয়ে বেশি প্রয়োজন। ভুল রেটিং বা একটি অনুপযুক্ত সুরক্ষা ব্যবস্থা নিরাপত্তা ঝুঁকি, কমিশন বিলম্ব, এবং ব্যয়বহুল সরঞ্জাম পরিবর্তন তৈরি করতে পারে। একটি উদ্ধৃতি অনুরোধ করার আগে ক্রেতাদের নেটওয়ার্ক প্যারামিটার এবং প্রকল্পের প্রয়োজনীয়তা সঙ্গে প্রস্তুতকারক প্রদান করা উচিত.
| স্পেসিফিকেশন | কি যাচাই করতে হবে | কেন এটা গুরুত্বপূর্ণ |
|---|---|---|
| রেটেড ভোল্টেজ | সিস্টেমের নামমাত্র এবং সর্বাধিক অপারেটিং ভোল্টেজের সাথে সামঞ্জস্য। | নিরোধক এবং সরঞ্জাম রেটিং নেটওয়ার্কের জন্য উপযুক্ত নিশ্চিত করে। |
| রেট করা বর্তমান | বাসবার, রিং-সুইচ এবং ফিডার বর্তমান রেটিং। | প্রত্যাশিত লোডের জন্য অনুপযুক্ত সরঞ্জাম নির্বাচন প্রতিরোধ করে। |
| শর্ট সার্কিট কর্মক্ষমতা | রেট করা স্বল্প-সময় বর্তমান, সময়কাল, এবং প্রাসঙ্গিক তৈরি বা ভঙ্গ করা কর্তব্য সহ্য করে। | গণনাকৃত ফল্ট লেভেলের সাথে সুইচগিয়ার মেলে। |
| কার্যকরী কনফিগারেশন | উপায় সংখ্যা, রিং সুইচ, ট্রান্সফরমার ফিডার, এবং সম্প্রসারণ বিধান. | একক-লাইন চিত্রের সাথে সরঞ্জামগুলি সারিবদ্ধ করে। |
| সুরক্ষা পদ্ধতি | ফিউজ-সুইচ সমন্বয় বা সার্কিট ব্রেকার এবং রিলে ব্যবস্থা। | সঠিক ফল্ট ক্লিয়ারিং এবং সমন্বয় সমর্থন করে। |
| অন্তরণ এবং ছাড়পত্র | এয়ার-ইনসুলেশন ডিজাইন এবং প্রয়োজনীয় বৈদ্যুতিক ছাড়পত্র। | নির্দিষ্ট অবস্থার অধীনে অস্তরক কর্মক্ষমতা সমর্থন করে. |
| ইনস্টলেশন পরিবেশ | অভ্যন্তরীণ বা বাইরের ব্যবহার, উচ্চতা, আর্দ্রতা, তাপমাত্রা এবং দূষণ। | পরিবেশগত এবং নিরোধক-সম্পর্কিত ঝুঁকি হ্রাস করে। |
| ঘের সুরক্ষা | নির্দিষ্ট আইপি রেটিং এবং অ্যাক্সেসের প্রয়োজনীয়তা। | পরীক্ষিত অবস্থার অধীনে প্রবেশের বিরুদ্ধে সুরক্ষা সংজ্ঞায়িত করে। |
| নিরাপত্তা শ্রেণীবিভাগ | প্রয়োজনীয় অভ্যন্তরীণ-চাপ শ্রেণীবিভাগ, অ্যাক্সেসযোগ্য দিক, বর্তমান, এবং সময়কাল। | প্রকল্প-নির্দিষ্ট কর্মীদের সুরক্ষা প্রয়োজনীয়তাগুলিকে সম্বোধন করে। |
| অটোমেশন | ম্যানুয়াল বা মোটর চালিত অপারেশন, সহায়ক সরবরাহ, সংকেত, এবং যোগাযোগ প্রোটোকল। | দূরবর্তী পর্যবেক্ষণ বা SCADA এর সাথে সামঞ্জস্যতা নিশ্চিত করে। |
| সম্মতি নথি | প্রযোজ্য মান, টাইপ-টেস্ট রিপোর্ট, রুটিন-টেস্ট রেকর্ড এবং সার্টিফিকেট। | প্রযুক্তিগত অনুমোদন এবং প্রকল্প গ্রহণ সমর্থন করে। |
প্রযোজ্য মান বুঝুন
IEC 62271-200 প্রাসঙ্গিক ইনডোর এবং আউটডোর অ্যাপ্লিকেশন সহ 1 kV এর উপরে এবং 52 kV পর্যন্ত রেট করা ভোল্টেজের জন্য AC ধাতব-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেম্বলি কভার করে। প্রযোজ্য সংস্করণ এবং সংশোধন প্রকল্পের স্পেসিফিকেশনের বিরুদ্ধে নিশ্চিত হওয়া উচিত। সরঞ্জামের কনফিগারেশনের উপর নির্ভর করে, সুইচ, সার্কিট ব্রেকার, সুইচ-ফিউজ কম্বিনেশন এবং আর্থিং ডিভাইসগুলির জন্য অতিরিক্ত মানও প্রযোজ্য হতে পারে।
রেফারেন্সের জন্য, অফিসিয়াল IEC 62271-200 প্রকাশনার সাথে পরামর্শ করুন। প্রকৃত প্রস্তাবিত মডেল এবং কনফিগারেশনের জন্য সম্মতি যাচাই করা উচিত; একটি সাধারণ বিবৃতি যে একটি পণ্য একটি IEC মান অনুসরণ করে উপযুক্ত সমর্থনকারী ডকুমেন্টেশনের বিকল্প নয়।
একটি অর্ডার স্থাপন করার আগে জিজ্ঞাসা করা প্রশ্ন
- প্রস্তাবিত RMU কি অনুমোদিত একক-লাইন চিত্র এবং তারের বিন্যাসের সাথে মেলে?
- রেট করা বর্তমান এবং শর্ট সার্কিট ক্ষমতা সিস্টেম অধ্যয়নের জন্য যথেষ্ট?
- কোন সুরক্ষা এবং আর্থিং ফাংশন স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত করা হয়?
- প্রাসঙ্গিক কনফিগারেশনের জন্য কি টাইপ-টেস্ট প্রমাণ এবং রুটিন ফ্যাক্টরি-টেস্ট রেকর্ড পাওয়া যায়?
- মাত্রা, তারের-এন্ট্রি অবস্থান, ভিত্তি বিবরণ, এবং রক্ষণাবেক্ষণের ছাড়পত্র কি নিশ্চিত?
- খুচরা যন্ত্রাংশ, অপারেটিং নির্দেশাবলী, কমিশনিং সমর্থন, এবং ওয়ারেন্টি শর্তাবলী স্পষ্টভাবে উল্লেখ করা আছে?
7. কি নিরাপত্তা এবং ইনস্টলেশন প্রয়োজনীয়তা গুরুত্বপূর্ণ?
মাঝারি-ভোল্টেজের সুইচগিয়ার ইনস্টলেশনটি অবশ্যই অনুমোদিত অঙ্কন, স্থানীয় বৈদ্যুতিক প্রবিধান, প্রস্তুতকারকের নির্দেশাবলী এবং সাইট-নির্দিষ্ট নিরাপত্তা পদ্ধতি অনুসরণ করে যোগ্যতাসম্পন্ন কর্মীদের দ্বারা সম্পন্ন করা উচিত। যেহেতু সরঞ্জামগুলি বিপজ্জনক সঞ্চিত বা প্ররোচিত বৈদ্যুতিক শক্তি ধারণ করতে পারে, কমিশনিং এবং রক্ষণাবেক্ষণ কখনই শুধুমাত্র ভিজ্যুয়াল সুইচ পজিশনের উপর নির্ভর করা উচিত নয়।
সাইট প্রস্তুতি
ডেলিভারির আগে নিশ্চিত করুন যে ফাউন্ডেশন, তারের পরিখা, তারের বাঁকানো স্থান, প্রবেশ পথ, বায়ুচলাচলের প্রয়োজনীয়তা এবং অপারেটিং ক্লিয়ারেন্স অনুমোদিত অঙ্কনের সাথে মেলে। ইনস্টলেশন এলাকাটি নির্দিষ্ট পরিবেশগত সীমার মধ্যে থাকা উচিত এবং নিরাপদ অপারেশন এবং রক্ষণাবেক্ষণের অনুমতি দেওয়া উচিত।
তারের সমাপ্তি এবং আর্থিং
সামঞ্জস্যপূর্ণ তারের আনুষাঙ্গিক ব্যবহার করুন এবং প্রস্তুতকারকের সমাপ্তির নির্দেশাবলী অনুসরণ করুন। কন্ডাক্টর প্রস্তুতি, সংযোগ ঘূর্ণন সঁচারক বল, ফেজ সনাক্তকরণ, নিরোধক অবস্থা, এবং আর্থিং সংযোগ যাচাই করুন। খারাপভাবে ইনস্টল করা সমাপ্তি অতিরিক্ত গরম, আংশিক স্রাব, নিরোধক অবনতি, বা বৈদ্যুতিক ব্যর্থতা হতে পারে।
কমিশনিং চেক
কমিশনিং একটি অনুমোদিত পরীক্ষা পরিকল্পনা অনুসরণ করা উচিত যা পণ্য নকশা এবং প্রকল্পের প্রয়োজনীয়তা প্রতিফলিত করে। সাধারণ চেকের মধ্যে যান্ত্রিক অপারেশন, ইন্টারলক, তারের, আর্থিং ধারাবাহিকতা, সুরক্ষা সেটিংস, নিয়ন্ত্রণ সার্কিট এবং প্রাসঙ্গিক বৈদ্যুতিক পরীক্ষার ফলাফলের পরিদর্শন অন্তর্ভুক্ত রয়েছে। সঠিক পরীক্ষা এবং গ্রহণযোগ্যতার মানদণ্ড অবশ্যই যোগ্য প্রকৌশলীদের দ্বারা সংজ্ঞায়িত করা উচিত।
8. কিভাবে অপারেটররা একটি বায়ু নিরোধক RMU বজায় রাখতে পারে?
যদিও একটি এয়ার ইনসুলেটেড RMU তার এয়ার-ইনসুলেটেড কম্পার্টমেন্টে SF₆ গ্যাস সার্ভিসিং এড়িয়ে যায়, তবুও এটির ডিজাইন, ডিউটি, বয়স এবং ইনস্টলেশন পরিবেশের জন্য উপযুক্ত একটি রক্ষণাবেক্ষণ প্রোগ্রাম প্রয়োজন। প্রতিরোধমূলক রক্ষণাবেক্ষণ একটি বিভ্রাট বা নিরাপত্তা ঘটনার কারণ হওয়ার আগে অবনতি সনাক্ত করতে সাহায্য করে।
প্রস্তাবিত পরিদর্শন এলাকা
- ঘের শর্ত:ক্ষয়, শারীরিক ক্ষতি, জল প্রবেশ, অবরুদ্ধ বায়ুচলাচল এবং ক্ষতিগ্রস্ত সিল পরীক্ষা করুন।
- নিরোধক অবস্থা:অনুমোদিত পরিদর্শনের সময় দূষণ, আর্দ্রতা, ট্র্যাকিং চিহ্ন, ক্র্যাকিং বা অবনতির অন্যান্য লক্ষণগুলি দেখুন।
- স্যুইচিং মেকানিজম:প্রস্তুতকারকের পদ্ধতি অনুযায়ী অপারেটিং প্রক্রিয়া, অবস্থান নির্দেশক, ইন্টারলক এবং যান্ত্রিক অবস্থা পরীক্ষা করুন।
- সংযোগ এবং তারগুলি:অনুমোদিত পদ্ধতি ব্যবহার করে অতিরিক্ত গরম, শিথিলতা, বা নিরোধক ক্ষতির লক্ষণগুলির জন্য অ্যাক্সেসযোগ্য সমাপ্তি এবং সংযোগগুলি পরিদর্শন করুন।
- সুরক্ষা এবং নিয়ন্ত্রণ:যেখানে লাগানো আছে সেখানে রিলে সেটিংস, সহায়ক শক্তি, অ্যালার্ম, মোটর অপারেটর এবং যোগাযোগ ফাংশন যাচাই করুন।
- রেকর্ড:নথি পরিদর্শন, পরীক্ষার ফলাফল, ত্রুটি, স্যুইচিং অপারেশন, এবং সংশোধনমূলক কর্ম।
কত ঘন ঘন একটি RMU পরিদর্শন করা উচিত?
প্রতিটি ইনস্টলেশনের জন্য উপযুক্ত কোন একক পরিদর্শন ব্যবধান নেই। প্রস্তুতকারকের রক্ষণাবেক্ষণের সময়সূচী, প্রযোজ্য প্রবিধান, ইউটিলিটি প্রয়োজনীয়তা এবং সাইটের ঝুঁকি মূল্যায়ন অনুসরণ করুন। ধুলোবালি, আর্দ্র, ক্ষয়কারী বা ভারী লোডযুক্ত পরিবেশে সরঞ্জামগুলির আরও ঘন ঘন অবস্থা পরীক্ষা করার প্রয়োজন হতে পারে।
নির্ধারিত অনুমোদন, বিচ্ছিন্নতা এবং পরীক্ষা পদ্ধতি ছাড়া সিল করা বা সীমাবদ্ধ বগিগুলি খুলবেন না, লাইভ উপাদানগুলি সামঞ্জস্য করবেন না বা অনুপ্রবেশকারী কাজ করবেন না। যদি অস্বাভাবিক উত্তাপ, স্রাবের শব্দ, জ্বলন্ত গন্ধ, অপ্রত্যাশিত অ্যালার্ম বা যান্ত্রিক প্রতিরোধের ঘটনা ঘটে, তাহলে অবিলম্বে যোগ্য রক্ষণাবেক্ষণ কর্মীদের কাছে সমস্যাটি বাড়িয়ে দিন।
9. কোন সাধারণ সমস্যাগুলি প্রকল্প দলগুলিকে প্রতিরোধ করা উচিত?
অনেক সুইচগিয়ার প্রজেক্টের সমস্যা এনার্জাইজেশনের আগে শুরু হয়। পরিষ্কার স্পেসিফিকেশন, সম্পূর্ণ ডকুমেন্টেশন, এবং সরঞ্জাম সরবরাহকারী, বৈদ্যুতিক ডিজাইনার, ইনস্টলার এবং শেষ ব্যবহারকারীর মধ্যে সমন্বয় এড়ানো যায় এমন বিলম্ব কমাতে পারে।
| সাধারণ সমস্যা | সম্ভাব্য পরিণতি | প্রতিরোধমূলক ব্যবস্থা |
|---|---|---|
| ভুল ফল্ট রেটিং | সরঞ্জাম প্রকৃত নেটওয়ার্ক ফল্ট ডিউটি সহ্য করতে পারে না। | অনুমোদনের আগে ত্রুটি-অধ্যয়নের ফলাফল এবং সরঞ্জাম রেটিং নিশ্চিত করুন। |
| ভুল ফিডার কনফিগারেশন | অনুপস্থিত সুইচিং বা সুরক্ষা ফাংশন এবং ব্যয়বহুল পুনঃডিজাইন। | একক-লাইন চিত্র এবং কার্যকরী-ইউনিট সময়সূচী পর্যালোচনা করুন। |
| বেমানান তারের আনুষাঙ্গিক | ইনস্টলেশন অসুবিধা বা অবিশ্বস্ত তারের সমাপ্তি. | তারের স্পেসিফিকেশন এবং অনুমোদিত সমাপ্তি কিট নিশ্চিত করুন. |
| অনুপযুক্ত সাইট শর্ত | ঘনীভবন, জারা, নিরোধক সমস্যা, বা অ্যাক্সেসের সীমাবদ্ধতা। | পরিষেবা শর্ত, ঘের নকশা, এবং ইনস্টলেশন ছাড়পত্র পরীক্ষা করুন. |
| অসম্পূর্ণ পরীক্ষার ডকুমেন্টেশন | বিলম্বিত পরিদর্শন, গ্রহণ, বা কমিশনিং. | সংগ্রহের সময় প্রয়োজনীয় পরীক্ষার রেকর্ড এবং শংসাপত্রের সাথে সম্মত হন। |
| অস্পষ্ট রক্ষণাবেক্ষণ দায়িত্ব | মিস পরিদর্শন এবং ধীর ফল্ট প্রতিক্রিয়া. | অপারেটিং পদ্ধতি, প্রশিক্ষণ, খুচরা যন্ত্রাংশ, এবং পরিষেবা সমর্থন সংজ্ঞায়িত করুন। |
সংগ্রহকারী দলগুলির জন্য, সবচেয়ে কার্যকর পদ্ধতি হল কোটেশন তুলনা করার আগে প্রযুক্তিগত প্রয়োজনীয়তাগুলি সংজ্ঞায়িত করা। প্রস্তাবিত কনফিগারেশনের জন্য অতিরিক্ত প্রকৌশল, ইনস্টলেশন পরিবর্তন বা অসমর্থিত আনুষাঙ্গিক প্রয়োজন হলে একটি কম প্রাথমিক মূল্য সর্বোত্তম সামগ্রিক মান উপস্থাপন করতে পারে না।
10. প্রায়শই জিজ্ঞাসিত প্রশ্ন
একটি বায়ু নিরোধক রিং প্রধান ইউনিট RMU প্রধান উদ্দেশ্য কি?
এর প্রধান উদ্দেশ্য হল একটি মাঝারি-ভোল্টেজ নেটওয়ার্কে সুইচিং, বিচ্ছিন্নতা এবং বিতরণ সংযোগগুলি পরিচালনা করা। কনফিগারেশনের উপর নির্ভর করে, এটি ট্রান্সফরমার-ফিডার সুরক্ষা প্রদান করে এবং ত্রুটিপূর্ণ তারের বিভাগগুলির বিচ্ছিন্নতা সমর্থন করে।
একটি আরএমইউতে বায়ু নিরোধক বলতে কী বোঝায়?
এর অর্থ বায়ুমণ্ডলীয় বায়ু প্রাসঙ্গিক শক্তিযুক্ত উপাদানগুলির চারপাশে অন্তরক মাধ্যম হিসাবে কাজ করে। সঠিক নিরোধক বিন্যাস পণ্যের নকশার উপর নির্ভর করে, এবং শব্দটি নিজেই স্যুইচিং বা আর্ক-বিঘ্ন প্রযুক্তিকে সংজ্ঞায়িত করে না।
একটি বায়ু নিরোধক RMU SF₆-মুক্ত?
একটি এয়ার-ইনসুলেটেড ডিজাইন প্রাসঙ্গিক ইনসুলেশন কম্পার্টমেন্টে SF₆ এড়াতে পারে। সম্পূর্ণ প্রস্তাবিত সমাবেশে কোনো SF₆ বা অন্যান্য অন্তরক গ্যাস রয়েছে কিনা তা নিশ্চিত করতে ক্রেতাদের প্রস্তুতকারকের প্রযুক্তিগত ডকুমেন্টেশন পরীক্ষা করা উচিত।
একটি RMU এবং একটি ট্রান্সফরমার মধ্যে পার্থক্য কি?
একটি RMU বিতরণ নেটওয়ার্কের মধ্যে বৈদ্যুতিক সংযোগগুলিকে নিয়ন্ত্রণ করে এবং রক্ষা করে, যখন একটি ট্রান্সফরমার এক স্তর থেকে অন্য স্তরে ভোল্টেজ পরিবর্তন করে। এগুলি একটি ডিস্ট্রিবিউশন সাবস্টেশনে একসাথে ইনস্টল করা যেতে পারে তবে তারা বিভিন্ন ফাংশন সম্পাদন করে।
একটি বায়ু নিরোধক RMU স্বয়ংক্রিয়ভাবে একটি ত্রুটি পরে শক্তি পুনরুদ্ধার করতে পারেন?
অগত্যা. মৌলিক ইউনিটগুলির জন্য অনুমোদিত ম্যানুয়াল স্যুইচিং প্রয়োজন হতে পারে। স্বয়ংক্রিয় ত্রুটি বিচ্ছিন্নতা বা পুনরুদ্ধারের জন্য উপযুক্ত সুরক্ষা, মোটর চালিত সুইচিং, নিয়ন্ত্রণ যুক্তি, যোগাযোগ এবং একটি অনুমোদিত নেটওয়ার্ক অটোমেশন স্কিম প্রয়োজন।
আরএমইউ কেনার সময় কোন প্রযুক্তিগত রেটিংগুলি সবচেয়ে গুরুত্বপূর্ণ?
মূল পরামিতিগুলির মধ্যে রয়েছে রেটেড ভোল্টেজ, রেট করা বর্তমান, শর্ট-সার্কিট প্রতিরোধ এবং তৈরির ক্ষমতা, সুইচিং ডিউটি, সুরক্ষা ব্যবস্থা, নিরোধক কর্মক্ষমতা, পরিবেশগত অবস্থা, ঘের রেটিং, এবং যেকোন প্রয়োজনীয় অভ্যন্তরীণ-চাপ শ্রেণীবিভাগ।
একটি বায়ু নিরোধক RMU রক্ষণাবেক্ষণ প্রয়োজন?
হ্যাঁ। অপারেটরদের প্রস্তুতকারকের রক্ষণাবেক্ষণের সময়সূচী অনুসরণ করা উচিত এবং উপযুক্ত হিসাবে ঘের, নিরোধক, স্যুইচিং প্রক্রিয়া, তারের সমাপ্তি, আর্থিং সিস্টেম, সুরক্ষা ডিভাইস এবং ঐচ্ছিক নিয়ন্ত্রণ সরঞ্জামগুলি পরিদর্শন করা উচিত।
কোন মান মাঝারি-ভোল্টেজ ধাতু-ঘেরা RMUs প্রাসঙ্গিক?
IEC 62271-200 হল প্রযোজ্য AC ধাতু-ঘেরা সুইচগিয়ার অ্যাসেম্বলিগুলির জন্য একটি মূল মান যা 1 kV এর উপরে এবং 52 kV পর্যন্ত রেট করা হয়েছে। অন্যান্য মান পৃথক স্যুইচিং এবং সুরক্ষা ডিভাইসগুলিতে প্রযোজ্য হতে পারে। প্রকল্প দলের প্রয়োজনীয় সংস্করণ এবং প্রকৃত পণ্যের পরীক্ষার ডকুমেন্টেশন যাচাই করা উচিত।
ক্রেতারা কীভাবে একটি আরএমইউ প্রস্তুতকারককে মূল্যায়ন করতে পারে?
প্রস্তুতকারকের প্রযুক্তিগত ডকুমেন্টেশন, পণ্য কনফিগারেশন বিকল্প, প্রযোজ্য টাইপ-টেস্ট প্রমাণ, রুটিন কারখানা-পরীক্ষা পদ্ধতি, গুণমান নিয়ন্ত্রণ, ইনস্টলেশন নির্দেশিকা, খুচরা যন্ত্রাংশের প্রাপ্যতা, ওয়ারেন্টি শর্তাবলী এবং প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা পূরণ করার ক্ষমতা পর্যালোচনা করুন।
আপনার প্রকল্পের জন্য সঠিক বায়ু নিরোধক RMU চয়ন করুন
নির্ভরযোগ্য মাঝারি-ভোল্টেজ বিতরণ সঠিক সরঞ্জাম কনফিগারেশন, সঠিক প্রযুক্তিগত বৈশিষ্ট্য এবং সাইটের অবস্থার একটি পরিষ্কার বোঝার সাথে শুরু হয়। আপনি একটি শিল্প বিদ্যুৎ বিতরণ ব্যবস্থা, একটি বাণিজ্যিক উন্নয়ন, বা একটি ইউটিলিটি নেটওয়ার্ক প্রকল্পের পরিকল্পনা করছেন না কেন, যত্নশীল সরঞ্জাম নির্বাচন নিরাপদ অপারেশন এবং আরও নির্ভরযোগ্য রক্ষণাবেক্ষণ পরিকল্পনা সমর্থন করতে পারে।
