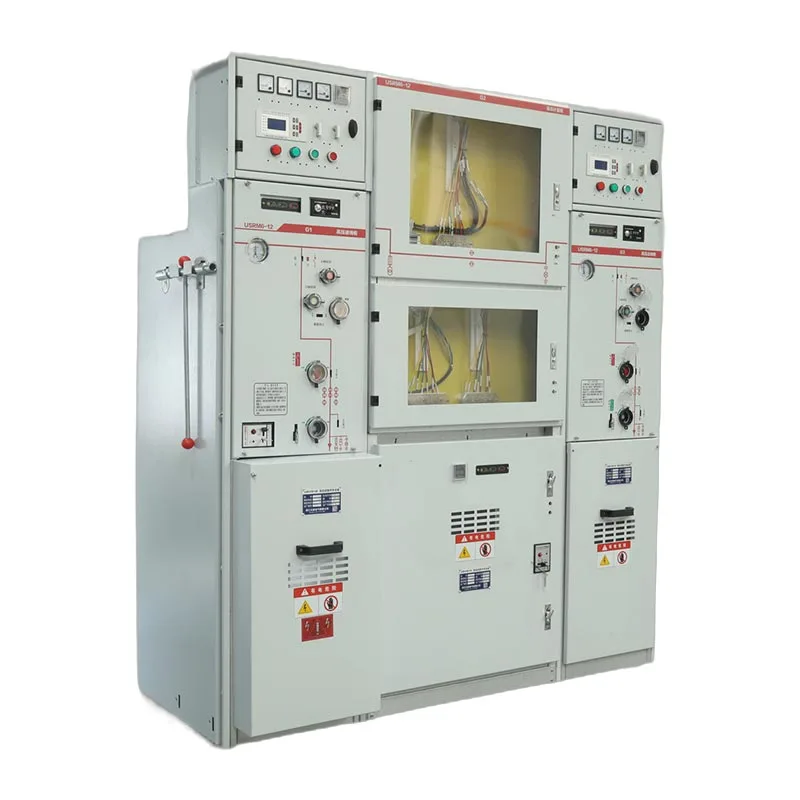

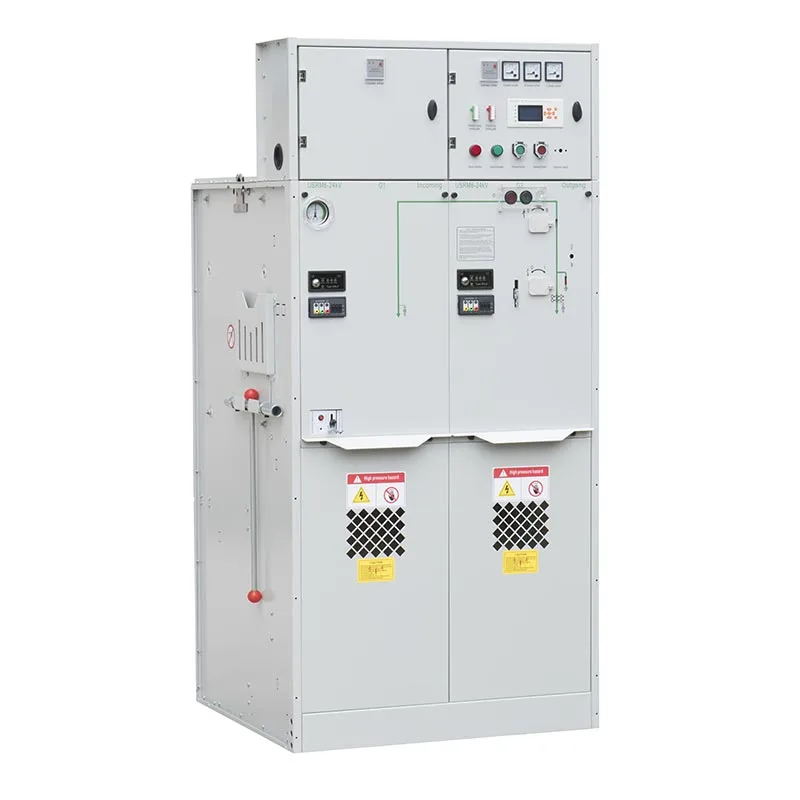

প্রচলিত সুইচগিয়ার থেকে ভিন্ন যা ইনস্টলেশন পরিবেশের উপর অনেক বেশি নির্ভর করে, Usune 11kv Sf6 Gis Gas উত্তাপযুক্ত সুইচগিয়ার একটি সিল করা গ্যাস বগির ভিতরে প্রধান বৈদ্যুতিক উপাদানগুলিকে বিচ্ছিন্ন করে। ইন্টিগ্রেটেড যান্ত্রিক ইন্টারলকিং সিস্টেম অপারেটর নিরাপত্তা এবং সরঞ্জাম নির্ভরযোগ্যতা উভয় উন্নত করে, ভুল অপারেশন প্রতিরোধ করতে সাহায্য করে।
সুইচগিয়ারটি ট্রান্সফরমার সাবস্টেশন, শিল্প বিদ্যুৎ বিতরণ ব্যবস্থা, বাণিজ্যিক ভবনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। অবকাঠামো প্রকল্প এবং অন্যান্য 11kV মাঝারি-ভোল্টেজ অ্যাপ্লিকেশন যেখানে নিরাপত্তা, নির্ভরযোগ্যতা এবং সহজ অপারেশন অপরিহার্য
প্রধান সার্কিটের উপাদানগুলি একটি সিল করা SF6 গ্যাস ট্যাঙ্কের ভিতরে আবদ্ধ থাকে, যা বাইরের সাথে সরাসরি এক্সপোজার হ্রাস করে পরিবেশগত অবস্থা। এই নকশা ধুলো, আর্দ্রতা, দূষণ এবং থেকে বৈদ্যুতিক উপাদান রক্ষা করতে সাহায্য করে ঘনীভবন, দীর্ঘমেয়াদী অপারেটিং স্থায়িত্বের উন্নতি।
আবদ্ধ কাঠামো ঐতিহ্যবাহী বায়ু-অন্তরক সুইচগিয়ারের তুলনায় স্থানের প্রয়োজনীয়তাও কমিয়ে দেয়, কমপ্যাক্ট সাবস্টেশন এবং স্থান-সীমিত বৈদ্যুতিক কক্ষের জন্য উপযুক্ত Usune 11kv Sf6 Gis গ্যাস ইনসুলেটেড সুইচগিয়ার।
Usune 11kV SF6 GIS ভুল অপারেশন প্রতিরোধ করার জন্য একাধিক যান্ত্রিক নিরাপত্তা সুরক্ষার সাথে ডিজাইন করা হয়েছে। সব নিয়ন্ত্রিত সুইচিং পদ্ধতি নিশ্চিত করে নিবেদিত অপারেটিং হ্যান্ডেল ব্যবহার করে সুইচগুলি পরিচালনা করতে হবে।
লোড ব্রেক সুইচ বা ভ্যাকুয়াম সার্কিট ব্রেকার এবং সংশ্লিষ্ট গ্রাউন্ডিং সুইচ অভ্যন্তরীণ দিয়ে সজ্জিত যান্ত্রিক ইন্টারলকিং। প্রয়োজনে অতিরিক্ত প্যাডলক ইন্টারলকিংও প্রয়োগ করা যেতে পারে, উচ্চতর প্রদান করে রক্ষণাবেক্ষণ এবং অপারেশনের সময় নিরাপত্তা।
নীচের দরজাটি তখনই খোলা যাবে যখন গ্রাউন্ডিং সুইচ বন্ধ থাকে এবং লোড ব্রেক সুইচটি খোলা থাকে অবস্থান, সক্রিয় অংশ অ্যাক্সেস প্রতিরোধ.
নীচের দরজা খোলা থাকলে গ্রাউন্ডিং সুইচটি চালানো যাবে না, যা অনিরাপদ রক্ষণাবেক্ষণের পরিস্থিতি প্রতিরোধ করতে সহায়তা করে।
গ্রাউন্ডিং সুইচ বন্ধ হয়ে গেলে লোড ব্রেক সুইচ বন্ধ করা যাবে না, এবং গ্রাউন্ডিং সুইচ করা যাবে না লোড ব্রেক সুইচ বন্ধ হলে পরিচালিত হয়।
পাওয়ার সাপ্লাই অপারেশনের জন্য, তারের বগির দরজাটি প্রথমে বন্ধ করতে হবে। তখন তিন-পজিশনের সুইচ গ্রাউন্ডিং পজিশন থেকে আইসোলেশন পজিশন এবং শেষ পর্যন্ত ক্লোজিং পজিশন পর্যন্ত পরিচালিত হয়।
পাওয়ার আইসোলেশনের জন্য, তিন-পজিশনের সুইচটি ক্লোজিং পজিশন থেকে আইসোলেশন পজিশনে এবং তারপরে চালিত হয়। গ্রাউন্ডিং অবস্থান, তারের বগিতে নিরাপদ অ্যাক্সেসের অনুমতি দেয়।
| না. | আইটেম | ইউনিট | লোড বিরতি সুইচ ইউনিট | সমন্বয় ইউনিট | সার্কিট ব্রেকার ইউনিট |
| 1 | রেটেড ভোল্টেজ | কেভি | 12/24 | 12/24 | 12/24 |
| 2 | রেটেড ফ্রিকোয়েন্সি | Hz | 50 | 50 | 50 |
| 3 | রেট করা বর্তমান | A | 630 | 125 (ফিউজ কারেন্টের উপর নির্ভর করে) | 630 |
| 4 | রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-ইন্টার ফেজ, গ্রাউন্ড | কেভি | 42/65 | 42/65 | 42/65 |
| রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-বিচ্ছিন্ন দূরত্ব | কেভি | 48/79 | 48/79 | 48/79 | |
| রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-কন্ট্রোলিং এবং অক্জিলিয়ারী সার্কিট | কেভি | 2/2 | 2/2 | 2/2 | |
| রেটেড ইনসুলেশন লেভেল-লাইটিং ইমপালস সহ্য ভোল্টেজ-ইন্টার ফেজ, গ্রাউন্ড | কেভি | 75/125 | 75/125 | 75/125 | |
| রেটেড ইনসুলেশন লেভেল-লাইটিং ইমপালস ভোল্টেজ-বিচ্ছিন্ন দূরত্ব সহ্য করে | কেভি | 85/145 | 85/145 | 85/145 | |
| 5 | রেটেড শর্ট সার্কিট কারেন্ট সহ্য করে | kA/s | 25/4 | —— | 25/4 |
| 6 | রেটেড পিক বর্তমান সহ্য করে | kA | 63 | —— | 63 |
| 7 | রেটেড শর্ট সার্কিট তৈরীর কারেন্ট | kA | 63 | HV ফিউজ দ্বারা সীমিত | 63 |
| 8 | রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | kA | —— | HV ফিউজ দ্বারা সীমিত | 25/25 |
| 9 | রেট ট্রান্সমিশন বর্তমান | A | —— | 1700/1400 | —— |
| 10 | রেট করা সক্রিয় লোড ব্রেকিং কারেন্ট | A | 630 | —— | —— |
| 11 | রেট করা বন্ধ-লুপ ব্রেকিং কারেন্ট | A | 630 | —— | 630 |
| 12 | মেকানিক্যাল লাইফ-লোড ব্রেক সুইচ/সিবি | বার | 10000 | 10000 | 20000 |
| যান্ত্রিক জীবন-বিচ্ছিন্নতা/গ্রাউন্ড সুইচ | বার | 5000 | 5000 | 5000 | |
| 13 | সার্কিট প্রতিরোধের | μΩ | ≤150 | —— | ≤150 |
| 14 | রেট করা চার্জিং চাপ (20 ℃ গেজ চাপ) | এমপিএ | 0.04 | 0.04 | 0.04 |
| 15 | গ্যাসের বার্ষিক আপেক্ষিক ফুটো হার | % | 0.05 | 0.05 | 0.05 |
| 16 | আইপি সুরক্ষা ডিগ্রি-ক্যাবিনেট | IP4X | IP4X | IP4X | |
| আইপি সুরক্ষা ডিগ্রি-গ্যাস ট্যাঙ্ক | IP67 | IP67 | IP67 |
অপারেটিং মেকানিজম স্থিতিশীল সুইচিং কর্মক্ষমতা নিশ্চিত করতে বসন্ত চার্জিং প্রযুক্তি ব্যবহার করে।
লোড ব্রেক সুইচ-ফিউজ কম্বিনেশন ইউনিট বা সার্কিট ব্রেকার ইউনিটের জন্য, স্যুইচ করার আগে স্প্রিং চার্জ করা আবশ্যক অপারেশন সম্পূর্ণ চার্জ করার জন্য অপারেটিং হ্যান্ডেলটি ঘড়ির কাঁটার দিকে ঘোরানো হয়, তারপরে সবুজ ক্লোজিং টিপে ক্লোজিং অপারেশন সম্পূর্ণ করতে বোতাম।
খোলার অপারেশনটি অপারেটিং হ্যান্ডেলটিকে কাঁটার বিপরীত দিকে ঘুরিয়ে সঞ্চালিত হয়।
ভ্যাকুয়াম সার্কিট ব্রেকার ব্যবহার করে ট্রান্সফরমার সুরক্ষা অ্যাপ্লিকেশনগুলিতে, সার্কিট ব্রেকার মাধ্যমে ট্রিপ করতে পারে অস্বাভাবিক অবস্থা ঘটলে সুরক্ষা রিলে।
লোড ব্রেক সুইচ-ফিউজ কম্বিনেশন ইউনিটের জন্য, যখন ফিউজ ইন্ডিকেটর কাজ করবে তখন লোড ব্রেক সুইচটি ট্রিপ হবে ওভারকারেন্ট বা শর্ট-সার্কিট অবস্থা।
Usune 11kV SF6 GIS গ্যাস ইনসুলেটেড সুইচগিয়ার বিভিন্ন মাঝারি-ভোল্টেজ ডিস্ট্রিবিউশন অনুযায়ী কনফিগার করা যেতে পারে প্রয়োজনীয়তা, সহ:
● ট্রান্সফরমার সুরক্ষা অ্যাপ্লিকেশন
● শিল্প ফিডার সিস্টেম
● রিং প্রধান বিতরণ নেটওয়ার্ক
● বাণিজ্যিক বিল্ডিং পাওয়ার সিস্টেম
● কমপ্যাক্ট সাবস্টেশন
সিল করা SF6 নিরোধক নকশা এবং নির্ভরযোগ্য অপারেটিং প্রক্রিয়া প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য সরঞ্জামগুলিকে উপযুক্ত করে তোলে ক্রমাগত অপারেশন এবং উচ্চ নিরাপত্তা মান.
Usune 11kv Sf6 Gis গ্যাস ইনসুলেটেড সুইচগিয়ার সুবিধাজনক পরিবহন এবং সাইট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।
সরঞ্জামগুলি ক্রেন পরিবহনের জন্য উত্তোলন রিং দিয়ে সজ্জিত এবং ফর্কলিফ্ট সরঞ্জাম ব্যবহার করে সরানো যেতে পারে। প্রকল্প চলাকালীন হ্যান্ডলিং সহজ করার জন্য ব্যবহারিক ওজন ব্যবস্থার সাথে বিভিন্ন মডিউল সমন্বয় ডিজাইন করা হয়েছে ইনস্টলেশন
ইনস্টলেশনের আগে, গ্রাহকদের পরিবহনের পরে সরঞ্জামের অবস্থা পরীক্ষা করা উচিত, সহ:
● অপারেটিং হ্যান্ডেল প্রাপ্যতা
● চাপ নির্দেশক অবস্থা
● যান্ত্রিক ফাংশন অপারেশন
● যেকোন দৃশ্যমান পরিবহন ক্ষতি
চাপ সূচকটি চালু করার আগে স্বাভাবিক সবুজ এলাকার মধ্যে থাকা উচিত।
নিরাপদ এবং স্থিতিশীল অপারেশনের জন্য, ইনস্টলেশন ভিত্তি নিম্নলিখিত প্রয়োজনীয়তা পূরণ করা উচিত:
● গ্রাউন্ড ভারবহন ক্ষমতা কমপক্ষে 500kg/m² হওয়া উচিত
● ইনস্টলেশন পৃষ্ঠ সমান এবং মসৃণ থাকা উচিত
● তারের নালী প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রস্তুত করা উচিত
● তারের নালীগুলিকে আর্দ্রতা প্রবেশ রোধ করতে সঠিকভাবে সিল করা উচিত
● বেস ইস্পাত চ্যানেলের মাত্রা প্রস্তুতকারকের অঙ্কন অনুযায়ী প্রস্তুত করা উচিত
সঠিক ভিত্তি প্রস্তুতি সঠিক ইনস্টলেশন, নির্ভরযোগ্য তারের সংযোগ এবং দীর্ঘমেয়াদী সরঞ্জাম নিশ্চিত করতে সাহায্য করে কর্মক্ষমতা
| তুলনা | Usune 11kV SF6 GIS | ঐতিহ্যগত AIS |
| নিরোধক পদ্ধতি | SF6 গ্যাস উত্তাপ সিল করা কাঠামো | বায়ু নিরোধক |
| পরিবেশগত সুরক্ষা | ধুলো, আর্দ্রতা এবং দূষণ দ্বারা কম প্রভাবিত | ইনস্টলেশন পরিবেশের উপর আরো নির্ভরশীল |
| নিরাপত্তা | যান্ত্রিক ইন্টারলকিং এবং পাঁচটি নিরাপত্তা সুরক্ষা | সুরক্ষা অপারেশন পদ্ধতির উপর নির্ভর করে |
| ইনস্টলেশন স্থান | কমপ্যাক্ট ডিজাইন | বড় ক্লিয়ারেন্স প্রয়োজন |
| রক্ষণাবেক্ষণ | পরিবেশগত রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করা হয়েছে | আরও পরিবেশগত সুরক্ষা প্রয়োজন |
| অপারেশন | নিয়ন্ত্রিত সুইচিং ক্রম | অপারেটরের অভিজ্ঞতার উপর উচ্চ নির্ভরতা |
একজন গ্রাহক একটি শিল্প বিদ্যুৎ বিতরণ ব্যবস্থার জন্য Usune 11kV SF6 GIS ব্যবহার করেছেন যেখানে নিরাপদ স্যুইচিং এবং সীমিত ইনস্টলেশন স্থান মূল উদ্বেগ ছিল. ইনস্টলেশনের পরে, গ্রাহক কমপ্যাক্ট মন্ত্রিসভা গঠন হাইলাইট এবং যান্ত্রিক ইন্টারলকিং, যা প্রতিদিনের সুইচিং ক্রিয়াকলাপগুলিকে আরও নিয়ন্ত্রিত করে এবং ভুলের ঝুঁকি হ্রাস করে অপারেশন
একটি ট্রান্সফরমার সুরক্ষা অ্যাপ্লিকেশনের জন্য, গ্রাহক ভ্যাকুয়াম সার্কিট ব্রেকার কনফিগারেশন নির্বাচন করেছেন রিলে-ভিত্তিক সুরক্ষা। গ্রাহক স্বয়ংক্রিয় ট্রিপ ফাংশন এবং পরিষ্কার অপারেটিং সিকোয়েন্স এর জন্য সহায়ক বলে মনে করেছেন রুটিন অপারেশন সহজ করার সময় অস্বাভাবিক বর্তমান অবস্থার প্রতিক্রিয়া.
সাইট অপারেশন চলাকালীন, গ্রাহকরা বিশেষ করে পাঁচটি নিরাপত্তা ইন্টারলক সিস্টেমের মূল্যবান। এর মধ্যে প্রয়োজনীয় ক্রম তারের দরজা, গ্রাউন্ডিং সুইচ এবং লোড ব্রেক সুইচ রক্ষণাবেক্ষণ পদ্ধতিকে আরও পরিষ্কার করেছে এবং অনিরাপদ প্রতিরোধে সাহায্য করেছে তারের বগিতে অ্যাক্সেস।
Zhejiang Usune ইলেকট্রিক কোং, লিমিটেড ISO 9001 গুণমান অনুযায়ী একটি ব্যাপক ব্যবস্থাপনা সিস্টেম প্রতিষ্ঠা করেছে ম্যানেজমেন্ট সিস্টেম, ISO 14001 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম এবং ISO 45001 পেশাগত স্বাস্থ্য ও নিরাপত্তা ব্যবস্থাপনা সিস্টেম।
আন্তর্জাতিক বাজারের প্রয়োজনীয়তা পূরণ করতে, Usune মাঝারি-ভোল্টেজ সুইচগিয়ার পণ্য প্রাসঙ্গিক IEC এবং GB পাস করেছে স্ট্যান্ডার্ড টাইপ পরীক্ষা এবং প্রযোজ্য পণ্য সিই সার্টিফিকেশন প্রাপ্ত হয়েছে. কঠোর মান নিয়ন্ত্রণ বাস্তবায়িত হয় গ্লোবাল পাওয়ার ডিস্ট্রিবিউশনের জন্য নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করতে উত্পাদন, পরিদর্শন এবং পরীক্ষার প্রক্রিয়া জুড়ে অ্যাপ্লিকেশন
যান্ত্রিক ইন্টারলকিং লোড ব্রেক সুইচ, সার্কিট ব্রেকার এবং এর মধ্যে ভুল সুইচিং সিকোয়েন্স প্রতিরোধ করে গ্রাউন্ডিং সুইচ। এটি অপারেশন এবং রক্ষণাবেক্ষণের সময় অপারেটর এবং সরঞ্জাম রক্ষা করতে সহায়তা করে।
ইনস্টলেশনের আগে, গ্রাহকদের পরিবহন অবস্থা, চাপ নির্দেশক অবস্থা, অপারেটিং হ্যান্ডেল পরীক্ষা করা উচিত প্রাপ্যতা এবং যান্ত্রিক অপারেশন কর্মক্ষমতা. কোন ক্ষতি বা অনুপস্থিত অংশ অবিলম্বে রিপোর্ট করা উচিত.
এটি ট্রান্সফরমার সাবস্টেশন, শিল্প কারখানা, বাণিজ্যিক সুবিধা, অবকাঠামো প্রকল্প এবং জন্য উপযুক্ত অন্যান্য 11kV মিডিয়াম-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমের জন্য নির্ভরযোগ্য এবং নিরাপদ অপারেশন প্রয়োজন।
Usune SF6 গ্যাস নিরোধক প্রযুক্তি, যান্ত্রিক নিরাপত্তা ইন্টারলকিং, নির্ভরযোগ্য অপারেটিং মেকানিজম এবং আধুনিক 11kV মাঝারি-ভোল্টেজ বিতরণ নেটওয়ার্কগুলির জন্য একটি নিরাপদ এবং কমপ্যাক্ট সমাধান প্রদানের জন্য কঠোর মান নিয়ন্ত্রণ।
