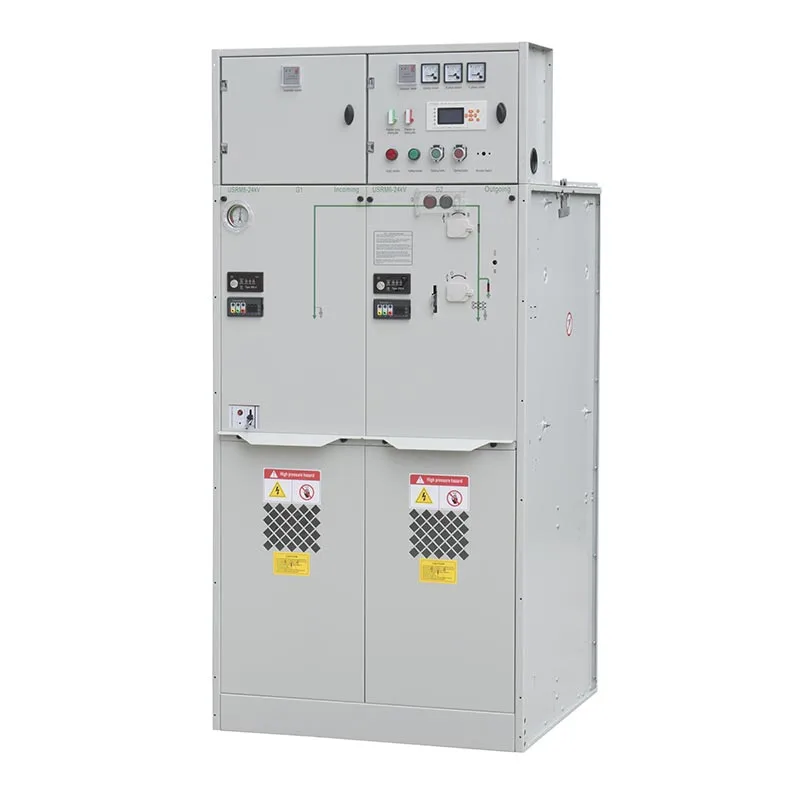

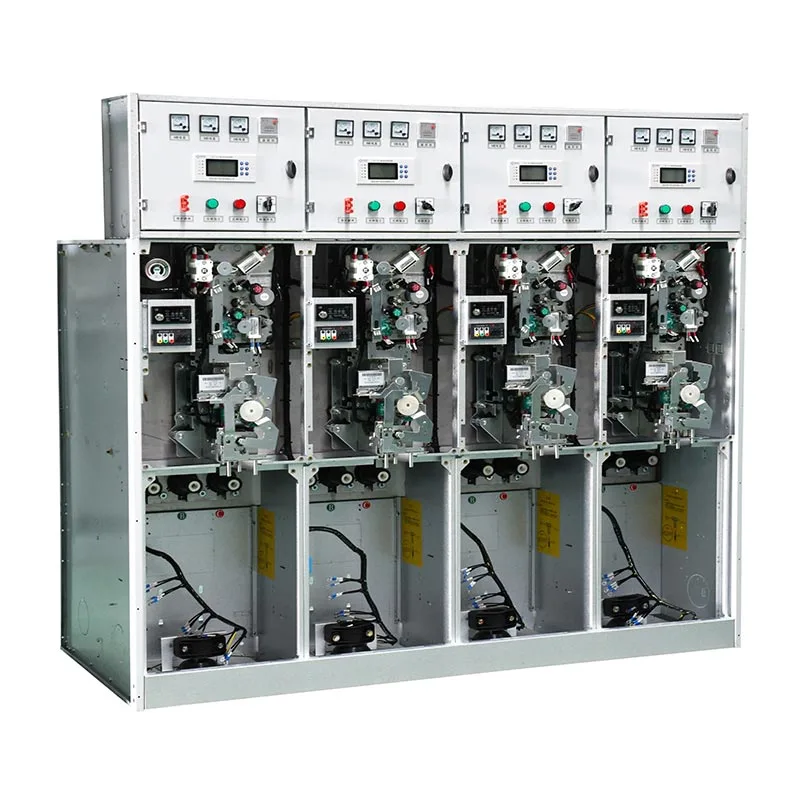

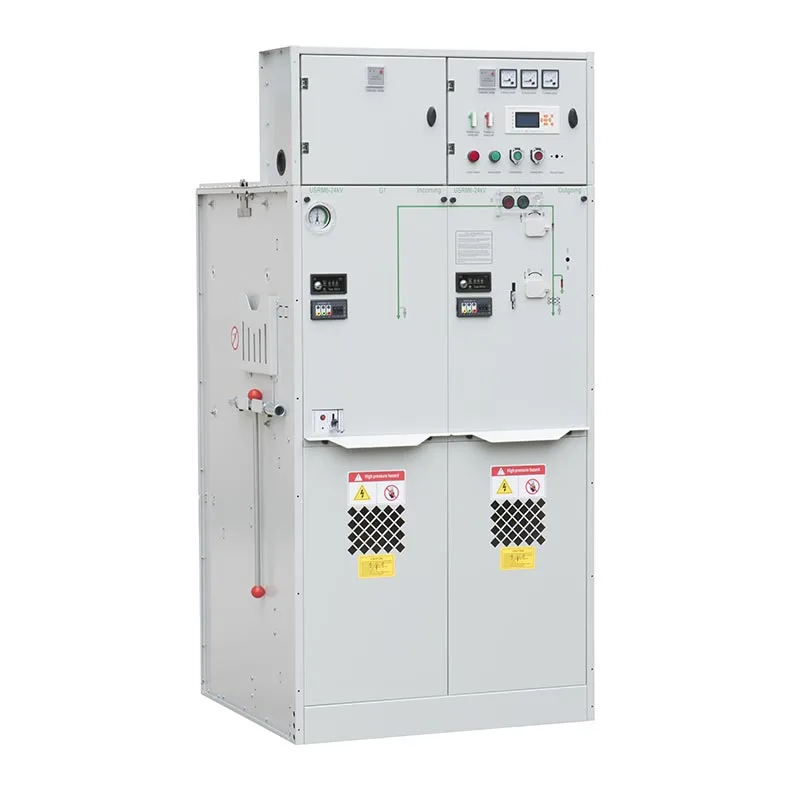

একটি সম্পূর্ণরূপে উত্তাপযুক্ত এবং আবদ্ধ প্রাথমিক সার্কিট সহ, IP67 স্টেইনলেস স্টীল গ্যাস ট্যাঙ্ক, প্রসারণযোগ্য বাসবার সিস্টেম এবং নির্ভরযোগ্য অপারেটিং মেকানিজম, Usune 630A গ্যাস ইনসুলেটেড সুইচগিয়ার শিল্প কারখানা, ট্রান্সফরমারের জন্য উপযুক্ত সাবস্টেশন, রিং প্রধান নেটওয়ার্ক, বাণিজ্যিক সুবিধা এবং অবকাঠামো প্রকল্প যেখানে কমপ্যাক্ট ইনস্টলেশন, নিরাপত্তা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা গুরুত্বপূর্ণ।
বিভিন্ন পাওয়ার ডিস্ট্রিবিউশন প্রকল্পের জন্য বিভিন্ন সুইচিং, সুরক্ষা এবং পরিমাপ ফাংশন প্রয়োজন। USRM6 সিরিজ C, F, V, M এবং PT মডিউলগুলিকে প্রকৃত নেটওয়ার্ক ডিজাইন অনুযায়ী একত্রিত করার অনুমতি দেয়। ছয় মান পর্যন্ত কার্যকরী ইউনিটগুলিকে একটি SF6 নিরোধক গ্যাস ট্যাঙ্কে একত্রিত করা যেতে পারে, যখন প্রসারণযোগ্য ইউনিটগুলি এর মাধ্যমে সংযুক্ত করা যেতে পারে সম্পূর্ণরূপে উত্তাপ এবং আবদ্ধ busbar সংযোগকারী.
630A কনফিগারেশন মাঝারি-ভোল্টেজ বিতরণ সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য উচ্চতর কারেন্ট-বহন প্রয়োজন ক্ষমতা এটি ইনকামিং এবং আউটগোয়িং ফিডার, ট্রান্সফরমার সংযোগ, রিং নেটওয়ার্ক এবং অন্যান্য জন্য কনফিগার করা যেতে পারে গ্রাহকের বৈদ্যুতিক সিস্টেম অনুযায়ী বন্টন ব্যবস্থা.
প্রধান বাসবার এবং প্রাথমিক সুইচিং উপাদানগুলি IP67 সহ একটি স্টেইনলেস স্টীল ঢালাই গ্যাস ট্যাঙ্কের ভিতরে আবদ্ধ থাকে সুরক্ষা এই কাঠামোটি ধুলো, জল প্রবেশ, ঘনীভবন এবং থেকে অভ্যন্তরীণ বৈদ্যুতিক উপাদানগুলিকে বিচ্ছিন্ন করতে সহায়তা করে অন্যান্য বাহ্যিক পরিবেশগত প্রভাব, সুইচগিয়ারকে ইনস্টলেশন পরিবেশের চাহিদার জন্য উপযুক্ত করে তোলে।
প্রাথমিক সার্কিটটি গ্যাস ট্যাঙ্কের ভিতরে আবদ্ধ থাকে এবং উত্তাপযুক্ত বুশিংয়ের মাধ্যমে বহিরাগত সার্কিটের সাথে সংযুক্ত থাকে এবং সম্পূর্ণরূপে উত্তাপযুক্ত বিভাজ্য সংযোগকারী, শক্তিযুক্ত উপাদানগুলির সরাসরি এক্সপোজার হ্রাস করে। সিস্টেম এছাড়াও কমাতে সাহায্য করার জন্য একটি চাপ ত্রাণ ডিভাইস, চাপ স্রাব চ্যানেল এবং যান্ত্রিক ইন্টারলকিং সিস্টেম অন্তর্ভুক্ত করে অপারেশনাল ঝুঁকি এবং ভুল সুইচিং অপারেশন প্রতিরোধ.
Usune স্বাধীনভাবে USRM6 সিরিজের জন্য স্প্রিং অপারেটিং মেকানিজম তৈরি ও ডিজাইন করে। মেকানিজম হল যান্ত্রিক সামঞ্জস্য উন্নত করতে নকশা, উত্পাদন এবং রান-ইন কমিশনিং প্রক্রিয়ার মাধ্যমে নিয়ন্ত্রিত, অপারেটিং স্থিতিশীলতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা।
সি ইউনিটটি লোড স্যুইচিং এবং বিতরণ নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটা ইনকামিং এবং বহির্গামী ফিডার জন্য উপযুক্ত অ্যাপ্লিকেশন এবং রিং নেটওয়ার্ক সিস্টেম যেখানে নির্ভরযোগ্য লোড স্যুইচিং প্রয়োজন।
F ইউনিট সুইচিং এবং সুরক্ষা ফাংশন প্রদানের জন্য ফিউজগুলির সাথে একটি লোড ব্রেক সুইচকে একত্রিত করে। এটা বিশেষ করে কম্প্যাক্ট সুরক্ষা সরঞ্জাম প্রয়োজন ট্রান্সফরমার ফিডার অ্যাপ্লিকেশনের জন্য উপযুক্ত।
V ইউনিট একটি সার্কিট ব্রেকার ব্যবহার করে এমন অ্যাপ্লিকেশনের জন্য যার জন্য ব্যাপক সুইচিং এবং সুরক্ষা ফাংশন প্রয়োজন। এটা ফিডার এবং বিতরণ পয়েন্টগুলির জন্য উপযুক্ত যেখানে সার্কিট বাধা এবং সুরক্ষা সমন্বয় গুরুত্বপূর্ণ।
M ইউনিট বৈদ্যুতিক পরিমাপ এবং মিটারিং প্রয়োজনীয়তার জন্য একটি ডেডিকেটেড কনফিগারেশন প্রদান করে। এটা হতে পারে একটি সম্পূর্ণ মাঝারি-ভোল্টেজ বিতরণ ব্যবস্থা তৈরি করতে অন্যান্য কার্যকরী মডিউলগুলির সাথে একত্রিত করা হয়েছে।
পিটি ইউনিটটি বাসবার ভোল্টেজ পরিমাপ এবং সম্পর্কিত পর্যবেক্ষণের প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে। এর সাথে মিলিত হতে পারে বৈদ্যুতিক সিস্টেম নকশা অনুযায়ী অন্যান্য মডিউল.
| না. | আইটেম | ইউনিট | লোড বিরতি সুইচ ইউনিট | সমন্বয় ইউনিট | সার্কিট ব্রেকার ইউনিট |
| 1 | রেটেড ভোল্টেজ | কেভি | 12/24 | 12/24 | 12/24 |
| 2 | রেটেড ফ্রিকোয়েন্সি | Hz | 50 | 50 | 50 |
| 3 | রেট করা বর্তমান | A | 630 | 125 (ফিউজ কারেন্টের উপর নির্ভর করে) | 630 |
| 4 | রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-ইন্টার ফেজ, গ্রাউন্ড | কেভি | 42/65 | 42/65 | 42/65 |
| রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-বিচ্ছিন্ন দূরত্ব | কেভি | 48/79 | 48/79 | 48/79 | |
| রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-কন্ট্রোলিং এবং অক্জিলিয়ারী সার্কিট | কেভি | 2/2 | 2/2 | 2/2 | |
| রেটেড ইনসুলেশন লেভেল-লাইটিং ইমপালস সহ্য ভোল্টেজ-ইন্টার ফেজ, গ্রাউন্ড | কেভি | 75/125 | 75/125 | 75/125 | |
| রেটেড ইনসুলেশন লেভেল-লাইটিং ইমপালস ভোল্টেজ-বিচ্ছিন্ন দূরত্ব সহ্য করে | কেভি | 85/145 | 85/145 | 85/145 | |
| 5 | রেটেড শর্ট সার্কিট কারেন্ট সহ্য করে | kA/s | 25/4 | —— | 25/4 |
| 6 | রেটেড পিক বর্তমান সহ্য করে | kA | 63 | —— | 63 |
| 7 | রেটেড শর্ট সার্কিট তৈরীর কারেন্ট | kA | 63 | HV ফিউজ দ্বারা সীমিত | 63 |
| 8 | রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | kA | —— | HV ফিউজ দ্বারা সীমিত | 25/25 |
| 9 | রেট ট্রান্সমিশন বর্তমান | A | —— | 1700/1400 | —— |
| 10 | রেট করা সক্রিয় লোড ব্রেকিং কারেন্ট | A | 630 | —— | —— |
| 11 | রেট করা বন্ধ-লুপ ব্রেকিং কারেন্ট | A | 630 | —— | 630 |
| 12 | মেকানিক্যাল লাইফ-লোড ব্রেক সুইচ/সিবি | বার | 10000 | 10000 | 20000 |
| যান্ত্রিক জীবন-বিচ্ছিন্নতা/গ্রাউন্ড সুইচ | বার | 5000 | 5000 | 5000 | |
| 13 | সার্কিট প্রতিরোধের | μΩ | ≤150 | —— | ≤150 |
| 14 | রেট করা চার্জিং চাপ (20 ℃ গেজ চাপ) | এমপিএ | 0.04 | 0.04 | 0.04 |
| 15 | গ্যাসের বার্ষিক আপেক্ষিক ফুটো হার | % | 0.05 | 0.05 | 0.05 |
| 16 | আইপি সুরক্ষা ডিগ্রি-ক্যাবিনেট | IP4X | IP4X | IP4X | |
| আইপি সুরক্ষা ডিগ্রি-গ্যাস ট্যাঙ্ক | IP67 | IP67 | IP67 |
USRM6 সিরিজের প্রধান সুবিধা হল বিভিন্ন ডিস্ট্রিবিউশন নেটওয়ার্ক স্ট্রাকচারের সাথে মানিয়ে নেওয়ার ক্ষমতা। গ্রাহকদের লোড সুইচিংয়ের জন্য C ইউনিট, ট্রান্সফরমার সুরক্ষার জন্য F ইউনিট, সার্কিট ব্রেকার সুরক্ষার জন্য V ইউনিট ব্যবহার করতে পারে প্রয়োজন, এবং M বা PT ইউনিট যখন মিটারিং এবং ভোল্টেজ পরিমাপের প্রয়োজন হয়।
রিং প্রধান নেটওয়ার্ক অ্যাপ্লিকেশনের জন্য, একটি রিং প্রধান ক্যাবিনেট গঠন করতে বিভিন্ন মডিউল একত্রিত করা যেতে পারে। যখন ভবিষ্যৎ সম্প্রসারণ প্রয়োজন, সম্পূর্ণরূপে উত্তাপযুক্ত এবং আবদ্ধ বাসবার সংযোগকারীগুলি পরিবর্তন না করে অতিরিক্ত ইউনিটগুলিকে সংযুক্ত করার অনুমতি দেয় মৌলিক সুইচগিয়ার প্ল্যাটফর্ম।
স্টেইনলেস স্টিলের গ্যাস ট্যাঙ্কটি IP67 সুরক্ষা প্রদান করে, যা প্রাথমিক স্তরে ধুলো এবং জল প্রবেশ করতে বাধা দেয় সরঞ্জাম বগি। আবদ্ধ কাঠামো বন্যা এবং ঘনীভবনের বিরুদ্ধে স্বল্প সময়ের সুরক্ষা প্রদান করে।
এই নকশা শিল্প গাছপালা, ভূগর্ভস্থ সাবস্টেশন এবং অন্যান্য অবস্থানের জন্য মূল্যবান যেখানে আর্দ্রতা, ধুলো বা পরিবেশগত দূষণ প্রচলিত বৈদ্যুতিক সরঞ্জামকে প্রভাবিত করতে পারে।
| মূল বিবেচনা | Usune 630A গ্যাস ইনসুলেটেড সুইচগিয়ার | প্রচলিত এয়ার-ইনসুলেটেড সুইচগিয়ার |
| প্রাথমিক সার্কিট | সম্পূর্ণরূপে গ্যাস ট্যাঙ্কে আবদ্ধ | আশেপাশের পরিবেশের সাথে আরও উন্মুক্ত |
| সুরক্ষা | IP67 গ্যাস ট্যাঙ্ক | ইনস্টলেশন অবস্থার উপর আরো নির্ভরশীল |
| কনফিগারেশন | C/F/V/M/PT মডুলার সংমিশ্রণ | সাধারণত ফিক্সড ক্যাবিনেট কনফিগারেশন |
| সম্প্রসারণ | প্রসারণযোগ্য উত্তাপ বাসবার সংযোগ | অতিরিক্ত ইনস্টলেশন স্থান প্রয়োজন হতে পারে |
| ইনস্টলেশন | কম্প্যাক্ট গঠন | সাধারণত বৃহত্তর ছাড়পত্র প্রয়োজন |
| পরিবেশগত অভিযোজনযোগ্যতা | ধুলো এবং আর্দ্রতা থেকে প্রভাব হ্রাস | আশেপাশের অবস্থার উপর আরো নির্ভরশীল |
| নিরাপত্তা | বদ্ধ প্রাথমিক সার্কিট এবং যান্ত্রিক ইন্টারলক | সুরক্ষা সরঞ্জাম কাঠামোর উপর নির্ভর করে |
একাধিক ফিডার এবং ট্রান্সফরমার সংযোগ সহ কারখানাগুলির জন্য, গ্রাহকরা সি, এফ এবং ভি ইউনিটগুলিকে একত্রিত করতে পারেন বিভিন্ন সার্কিট ফাংশন। মডুলার স্ট্রাকচার সিস্টেম কনফিগারেশন সহজ করে যখন আবদ্ধ প্রাথমিক সার্কিট শিল্প পরিবেশে নির্ভরযোগ্য অপারেশন সমর্থন করে।
যেখানে ইনস্টলেশনের স্থান সীমিত, কমপ্যাক্ট গ্যাস-অন্তরক কাঠামো সুইচিং, সুরক্ষা এবং মিটারিংয়ের অনুমতি দেয় ফাংশন একটি ছোট পদচিহ্ন একত্রিত করা হবে. এম এবং পিটি ইউনিট যোগ করা যেতে পারে যখন প্রকল্পের জন্য ডেডিকেটেড প্রয়োজন পরিমাপ ফাংশন।
রিং নেটওয়ার্ক অ্যাপ্লিকেশনগুলির জন্য, একাধিক কার্যকরী মডিউলগুলিকে একত্রিত করে একটি রিং প্রধান ক্যাবিনেট তৈরি করা যেতে পারে। দ প্রসারণযোগ্য বাসবার সিস্টেম অতিরিক্ত নমনীয়তা প্রদান করে যখন বিতরণ নেটওয়ার্কের ভবিষ্যতে সম্প্রসারণের প্রয়োজন হয়।
একটি উত্পাদনকারী গ্রাহক মাঝারি-ভোল্টেজ বিতরণ আপগ্রেডের জন্য Usune 630A গ্যাস উত্তাপযুক্ত সুইচগিয়ার নির্বাচন করেছেন৷ দ গ্রাহক কমপ্যাক্ট ইনস্টলেশন, নির্ভরযোগ্য অপারেশন এবং ভবিষ্যতের সম্প্রসারণের উপর দৃষ্টি নিবদ্ধ করে। আবেদনের পর গ্রাহক মডুলার C/F/V/M/PT কনফিগারেশনের প্রশংসা করেছেন, যা সিস্টেম ইন্টিগ্রেশন এবং উন্নত স্থানকে সরল করেছে ব্যবহার
একটি রিং প্রধান বিতরণ প্রকল্পের জন্য, গ্রাহকের নমনীয় স্যুইচিং এবং সুরক্ষা ফাংশন প্রয়োজন। USRM6 সিরিজটি প্রসারণযোগ্য মডিউল সংমিশ্রণ এবং উত্তাপযুক্ত বাসবার সংযোগের মাধ্যমে প্রয়োজনীয়তা পূরণ করেছে। গ্রাহক এর স্থিতিশীল অপারেশন, কমপ্যাক্ট ডিজাইন এবং সুবিধাজনক সিস্টেম সম্প্রসারণ ক্ষমতা স্বীকৃত।
একটি উচ্চ-আর্দ্রতা পরিবেশে কাজ করা একজন গ্রাহক তার IP67 এর কারণে Usune গ্যাস উত্তাপযুক্ত সুইচগিয়ার বেছে নিয়েছেন আবদ্ধ গ্যাস ট্যাংক নকশা. গ্রাহক আর্দ্রতা, ঘনীভবন এবং বহিরাগতের বিরুদ্ধে উন্নত সুরক্ষার মূল্য দিয়েছেন দূষণ, রক্ষণাবেক্ষণের প্রয়োজনীয়তা কমাতে সাহায্য করে।
Zhejiang Usune ইলেকট্রিক কোং, লিমিটেড ISO 9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম, ISO অনুযায়ী ম্যানেজমেন্ট সিস্টেম স্থাপন করেছে 14001 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম এবং ISO 45001 অকুপেশনাল হেলথ অ্যান্ড সেফটি ম্যানেজমেন্ট সিস্টেম।
বিভিন্ন আন্তর্জাতিক বাজারের প্রয়োজনীয়তা মেটাতে, Usune মাঝারি-ভোল্টেজ সুইচগিয়ার পণ্যগুলি প্রাসঙ্গিক হয়েছে সিই সার্টিফিকেশন প্রাপ্ত প্রযোজ্য পণ্য সহ IEC এবং GB স্ট্যান্ডার্ড টাইপ পরীক্ষা। এই সার্টিফিকেশন এবং গুণমান ম্যানেজমেন্ট সিস্টেমগুলি সামঞ্জস্যপূর্ণ উত্পাদন গুণমান সমর্থন করে এবং প্রযুক্তিগত সময় গ্রাহকদের জন্য ডকুমেন্টেশন প্রদান করে মূল্যায়ন এবং প্রকল্প সংগ্রহ।
Zhejiang Usune ইলেকট্রিক কোং, লিমিটেড মডুলার সুইচগিয়ার ডিজাইন, সম্পূর্ণরূপে আবদ্ধ IP67 গ্যাস নিরোধক, নমনীয় কার্যকরী কনফিগারেশন এবং মান ব্যবস্থাপনা নির্ভরযোগ্য মাঝারি-ভোল্টেজ বিতরণ সমাধান প্রদান করতে।
630A বৈদ্যুতিক প্যানেল গ্যাস ইনসুলেটেড সুইচগিয়ার ক্রয়কারী গ্রাহকদের জন্য, Usune উপযুক্ত কনফিগারেশন সরবরাহ করতে পারে স্যুইচিং ফাংশন, সুরক্ষা প্রয়োজনীয়তা, মিটারিং প্রয়োজনীয়তা, বাসবার ব্যবস্থা এবং ইনস্টলেশন অনুযায়ী শর্তাবলী এটি গ্রাহকদের তাদের প্রকৃত শক্তির চারপাশে একটি কমপ্যাক্ট এবং নমনীয় সুইচগিয়ার সিস্টেম তৈরি করতে দেয় বিতরণের প্রয়োজনীয়তা।
630A সুইচগিয়ারের রেট করা বর্তমান কনফিগারেশনকে বোঝায়। প্রকৃত অপারেটিং বর্তমান, ভোল্টেজ স্তর এবং বৈদ্যুতিক কনফিগারেশন গ্রাহকের বিতরণ সিস্টেম এবং প্রকল্প অনুযায়ী নির্বাচন করা উচিত প্রয়োজনীয়তা
সিস্টেমটি সি লোড ব্রেক সুইচ ইউনিট, এফ লোড ব্রেক সুইচ + ফিউজ কম্বিনেশন ইউনিট, ভি সার্কিট ব্রেকার ইউনিট, এম মিটারিং ইউনিট এবং পিটি বাসবার পিটি ইউনিট। এই মডিউলগুলি প্রয়োজনীয় পাওয়ার ডিস্ট্রিবিউশন অনুযায়ী একত্রিত করা যেতে পারে ফাংশন
একটি SF6 নিরোধক গ্যাস ট্যাঙ্কের মধ্যে ছয়টি স্ট্যান্ডার্ড মডিউল ইউনিট গঠন করা যেতে পারে। প্রসারণযোগ্য কনফিগারেশন এছাড়াও সম্পূর্ণভাবে উত্তাপযুক্ত এবং আবদ্ধ বাসবার সংযোগকারীর মাধ্যমে উপলব্ধ।
গ্যাস ট্যাঙ্কের একটি IP67 সুরক্ষা ডিগ্রী রয়েছে, যা প্রাথমিক সার্কিটকে ধুলো, জল প্রবেশ থেকে রক্ষা করতে সাহায্য করে, ঘনীভবন এবং স্বল্প সময়ের বন্যা পরিস্থিতি।
