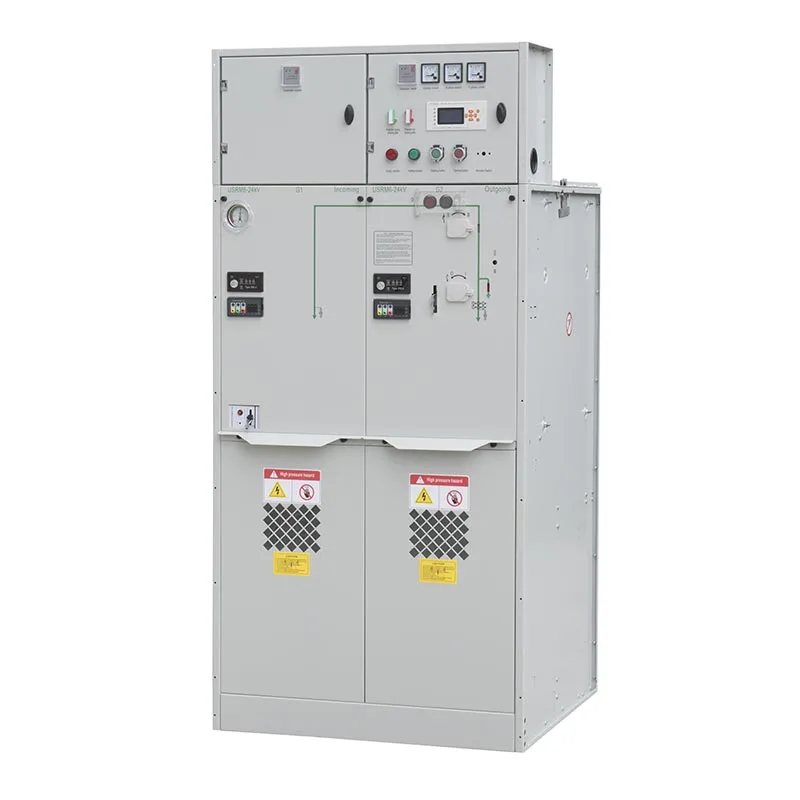

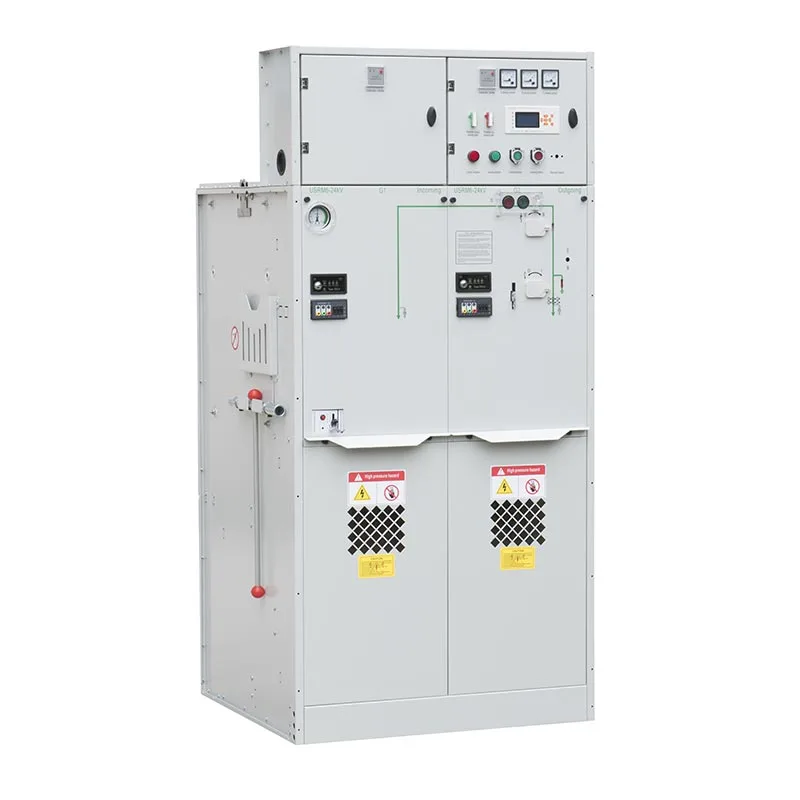

Usune 24kV গ্যাস ইনসুলেটেড সুইচগিয়ার নির্দিষ্ট বিতরণের সাথে মেলে বিভিন্ন কার্যকরী ইউনিটের সাথে উপলব্ধ প্রয়োজনীয়তা C ইউনিট হল লোড সুইচিং এবং ডিস্ট্রিবিউশন কন্ট্রোলের জন্য একটি লোড ব্রেক সুইচ ইউনিট, F ইউনিট হল একটি লোড ট্রান্সফরমার এবং ফিডার সুরক্ষার জন্য ব্রেক সুইচ-ফিউজ কম্বিনেশন ইউনিট এবং ভি ইউনিট হল সার্কিট ব্রেকার ইউনিট উন্নত স্যুইচিং এবং সুরক্ষা ফাংশন প্রয়োজন অ্যাপ্লিকেশন.
এর কমপ্যাক্ট আবদ্ধ কাঠামো, নমনীয় কার্যকরী কনফিগারেশন এবং নির্ভরযোগ্য নিরোধক কর্মক্ষমতা সহ, Usune ইনস্টলেশন হ্রাস করার সময় বিদ্যুৎ বিতরণ সুরক্ষা উন্নত করতে চাওয়া গ্রাহকদের জন্য একটি বাস্তব সমাধান প্রদান করে স্থান
সিল করা গ্যাস-অন্তরক নকশা একটি আবদ্ধ ক্যাবিনেটের ভিতরে প্রধান বৈদ্যুতিক উপাদানগুলিকে রাখে, তাদের হ্রাস করে ধুলো, আর্দ্রতা এবং বাহ্যিক দূষণের এক্সপোজার। এই কমপ্যাক্ট কাঠামো ইনস্টলেশন স্থান অপ্টিমাইজ করতে সাহায্য করে এবং সাবস্টেশন, শিল্প প্ল্যান্ট এবং শহুরে বন্টন প্রকল্পের জন্য বিশেষভাবে উপযুক্ত যেখানে উপলব্ধ স্থান সীমিত
Usune 24kV গ্যাস ইনসুলেটেড সুইচগিয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক অনুযায়ী বিভিন্ন কার্যকরী কনফিগারেশন সমর্থন করে প্রয়োজনীয়তা C ইউনিট নির্ভরযোগ্য লোড সুইচিংয়ের জন্য একটি লোড ব্রেক সুইচ ব্যবহার করে, F ইউনিট একটি লোড বিরতিকে একত্রিত করে ট্রান্সফরমার এবং ফিডার সুরক্ষার জন্য ফিউজ দিয়ে সুইচ করুন, যখন V ইউনিট অ্যাপ্লিকেশনের জন্য একটি সার্কিট ব্রেকার ব্যবহার করে আরও ব্যাপক সুইচিং এবং সুরক্ষা ক্ষমতা প্রয়োজন।
সুইচগিয়ারটি -40°C থেকে +50°C পর্যন্ত পরিবেষ্টিত তাপমাত্রার জন্য ডিজাইন করা হয়েছে, যেখানে 24-ঘন্টার গড় তাপমাত্রা নেই 35 ডিগ্রি সেলসিয়াসের বেশি এটি 4,000 মিটার পর্যন্ত উচ্চতায় ব্যবহার করা যেতে পারে, যখন গ্যাস চার্জিংয়ে বিশেষ মনোযোগ দেওয়া উচিত 1,000 মিটার উপরে সরঞ্জাম ইনস্টল করা হলে চাপ। উচ্চ-উচ্চতা ইনস্টলেশনের জন্য, চূড়ান্ত কনফিগারেশন প্রকৃত অপারেটিং শর্ত অনুযায়ী Usune এর সাথে নিশ্চিত হওয়া উচিত।
আবদ্ধ কাঠামো অভ্যন্তরীণ উপাদানগুলির উপর পরিবেশগত দূষণের প্রভাব কমাতে সাহায্য করে, যা করতে পারে রুটিন সরঞ্জাম ব্যবস্থাপনা সহজতর. এটি সুইচগিয়ারকে নির্ভরযোগ্য গ্রাহকদের জন্য উপযুক্ত করে তোলে কম রক্ষণাবেক্ষণ কাজের চাপ সহ মাঝারি-ভোল্টেজ সরঞ্জাম।
আদর্শ পরিষেবা উচ্চতা 4,000 মিটার পর্যন্ত। যখন সরঞ্জামগুলি 1,000 মিটারের বেশি উচ্চতায় ইনস্টল করা হয়, চার্জিং চাপ প্রকৃত ইনস্টলেশন উচ্চতা অনুযায়ী সামঞ্জস্য করা যেতে পারে. 2,000 এর উপরে ইনস্টলেশনের জন্য m, বায়ুমণ্ডলীয় চাপ হ্রাস এবং এর ফলে নিরোধক প্রয়োজনীয়তার জন্য বিশেষ বিবেচনা করা উচিত।
সরঞ্জামগুলি পরিবেষ্টিত তাপমাত্রা পরিসীমা -40°C থেকে +50°C এর জন্য ডিজাইন করা হয়েছে, গড় তাপমাত্রা 24-এর বেশি ঘন্টা 35 ডিগ্রি সেলসিয়াসের বেশি নয়। এই বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা সুইচগিয়ারকে ঠান্ডা-অঞ্চল এবং উভয় পরিবেশন করতে দেয় গরম-জলবায়ু অ্যাপ্লিকেশন যখন সামগ্রিক প্রকল্পের শর্তগুলি নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে।
আপেক্ষিক আর্দ্রতা 24 ঘন্টার মধ্যে 95% এর বেশি নয় এবং একটিতে 90% এর বেশি নয় এমন অবস্থার জন্য ডিজাইন করা হয়েছে মাসিক ভিত্তিতে। ইনস্টলেশন পরিবেশ বিস্ফোরক বা ক্ষয়কারী গ্যাস থেকে মুক্ত হওয়া উচিত যা হতে পারে প্রতিকূলভাবে সরঞ্জাম প্রভাবিত।
সুইচগিয়ার বিস্ফোরক বা ক্ষয়কারী গ্যাস বা গুরুতর শক এবং প্রভাব ছাড়া অবস্থানে ইনস্টল করা উচিত। দ GB/T 5582 অনুযায়ী পরিবেশগত দূষণের স্তর তৃতীয় স্তরের বেশি হওয়া উচিত নয়। বিশেষ অপারেটিং শর্তাবলী উত্পাদনের আগে প্রস্তুতকারকের সাথে যোগাযোগ করা উচিত যাতে উপযুক্ত সরঞ্জাম কনফিগারেশন হতে পারে নিশ্চিত
সি ইউনিটটি মাঝারি-ভোল্টেজ লোড সুইচিং এবং বিতরণ নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটি একটি ব্যবহারিক প্রদান করে ফিডার এবং নেটওয়ার্ক অ্যাপ্লিকেশনগুলির জন্য কনফিগারেশন যেখানে প্রয়োজন ছাড়াই নির্ভরযোগ্য লোড সুইচিং প্রয়োজন সার্কিট ব্রেকার-ভিত্তিক সুরক্ষা ব্যবস্থা।
F ইউনিট সুইচিং এবং সুরক্ষা ফাংশন প্রদানের জন্য ফিউজগুলির সাথে একটি লোড ব্রেক সুইচকে একত্রিত করে। এটা বিশেষ করে ট্রান্সফরমার ফিডার অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে কমপ্যাক্ট সরঞ্জাম এবং কার্যকর শর্ট-সার্কিট সুরক্ষা প্রয়োজনীয়
ভি ইউনিট একটি সার্কিট ব্রেকার ব্যবহার করে এমন অ্যাপ্লিকেশনের জন্য যার জন্য আরও ব্যাপক সুইচিং এবং সুরক্ষা ফাংশন প্রয়োজন। এটি মাঝারি-ভোল্টেজ বিতরণ সিস্টেমের জন্য উপযুক্ত যেখানে সার্কিট বাধা এবং সুরক্ষা সমন্বয় গুরুত্বপূর্ণ প্রয়োজনীয়তা।
| না. | আইটেম | ইউনিট | লোড বিরতি সুইচ ইউনিট | সমন্বয় ইউনিট | সার্কিট ব্রেকার ইউনিট |
| 1 | রেটেড ভোল্টেজ | কেভি | 12/24 | 12/24 | 12/24 |
| 2 | রেটেড ফ্রিকোয়েন্সি | Hz | 50 | 50 | 50 |
| 3 | রেট করা বর্তমান | A | 630 | 125 (ফিউজ কারেন্টের উপর নির্ভর করে) | 630 |
| 4 | রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-ইন্টার ফেজ, গ্রাউন্ড | কেভি | 42/65 | 42/65 | 42/65 |
| রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-বিচ্ছিন্ন দূরত্ব | কেভি | 48/79 | 48/79 | 48/79 | |
| রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-কন্ট্রোলিং এবং অক্জিলিয়ারী সার্কিট | কেভি | 2/2 | 2/2 | 2/2 | |
| রেটেড ইনসুলেশন লেভেল-লাইটিং ইমপালস সহ্য ভোল্টেজ-ইন্টার ফেজ, গ্রাউন্ড | কেভি | 75/125 | 75/125 | 75/125 | |
| রেটেড ইনসুলেশন লেভেল-লাইটিং ইমপালস ভোল্টেজ-বিচ্ছিন্ন দূরত্ব সহ্য করে | কেভি | 85/145 | 85/145 | 85/145 | |
| 5 | রেটেড শর্ট সার্কিট কারেন্ট সহ্য করে | kA/s | 25/4 | —— | 25/4 |
| 6 | রেটেড পিক বর্তমান সহ্য করে | kA | 63 | —— | 63 |
| 7 | রেটেড শর্ট সার্কিট তৈরীর কারেন্ট | kA | 63 | HV ফিউজ দ্বারা সীমিত | 63 |
| 8 | রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | kA | —— | HV ফিউজ দ্বারা সীমিত | 25/25 |
| 9 | রেট ট্রান্সমিশন বর্তমান | A | —— | 1700/1400 | —— |
| 10 | রেট করা সক্রিয় লোড ব্রেকিং কারেন্ট | A | 630 | —— | —— |
| 11 | রেট করা বন্ধ-লুপ ব্রেকিং কারেন্ট | A | 630 | —— | 630 |
| 12 | মেকানিক্যাল লাইফ-লোড ব্রেক সুইচ/সিবি | বার | 10000 | 10000 | 20000 |
| যান্ত্রিক জীবন-বিচ্ছিন্নতা/গ্রাউন্ড সুইচ | বার | 5000 | 5000 | 5000 | |
| 13 | সার্কিট প্রতিরোধের | μΩ | ≤150 | —— | ≤150 |
| 14 | রেট করা চার্জিং চাপ (20 ℃ গেজ চাপ) | এমপিএ | 0.04 | 0.04 | 0.04 |
| 15 | গ্যাসের বার্ষিক আপেক্ষিক ফুটো হার | % | 0.05 | 0.05 | 0.05 |
| 16 | আইপি সুরক্ষা ডিগ্রি-ক্যাবিনেট | IP4X | IP4X | IP4X | |
| আইপি সুরক্ষা ডিগ্রি-গ্যাস ট্যাঙ্ক | IP67 | IP67 | IP67 |
Usune 24kV গ্যাস ইনসুলেটেড সুইচগিয়ার শিল্প কারখানায় ব্যবহার করা যেতে পারে যেখানে নির্ভরযোগ্য মাঝারি-ভোল্টেজ সুইচিং এবং অবিচ্ছিন্ন উত্পাদনের জন্য সুরক্ষা অপরিহার্য। কমপ্যাক্ট ঘের বৈদ্যুতিক রুম স্থান অপ্টিমাইজ করতে সাহায্য করে, যখন C, F এবং V কনফিগারেশনগুলি বিভিন্ন ফিডার এবং ট্রান্সফরমারের সাথে সরঞ্জামগুলিকে মেলাতে দেয় প্রয়োজনীয়তা
F এবং V ইউনিটগুলি ট্রান্সফরমার এবং ফিডার অ্যাপ্লিকেশনগুলির জন্য কনফিগার করা যেতে পারে যেখানে সুরক্ষা এবং স্যুইচিং ফাংশনগুলি একটি কমপ্যাক্ট মাঝারি-ভোল্টেজ সিস্টেমে একত্রিত করা প্রয়োজন। আবদ্ধ নকশা অভ্যন্তরীণ রক্ষা করতে সাহায্য করে পরিবেশ দূষণ থেকে উপাদান।
শহুরে সাবস্টেশন, বাণিজ্যিক সুবিধা এবং অবকাঠামো প্রকল্পগুলিতে প্রায়ই সরঞ্জামগুলির জন্য কঠোর প্রয়োজনীয়তা থাকে আকার এবং কর্মক্ষম নির্ভরযোগ্যতা। Usune 24kV গ্যাস ইনসুলেটেড সুইচগিয়ারের কমপ্যাক্ট ডিজাইন এটিকে উপযুক্ত করে তোলে প্রকল্প যেখানে ইনস্টলেশন স্থান সীমিত এবং নির্ভরযোগ্য মাঝারি-ভোল্টেজ বিতরণ প্রয়োজন।
গ্যাস ইনসুলেটেড সুইচগিয়ার একটি আবদ্ধ এবং কমপ্যাক্ট কাঠামো ব্যবহার করে, যা প্রয়োজনীয় সুইচিং এবং সুরক্ষার অনুমতি দেয় ফাংশন একটি ছোট ইনস্টলেশন পদচিহ্ন একত্রিত করা হবে. ঐতিহ্যগত বায়ু-অন্তরক সুইচগিয়ার সাধারণত বৃহত্তর বৈদ্যুতিক ছাড়পত্র প্রয়োজন, যার ফলে উচ্চ স্থানের প্রয়োজন হয়।
Usune গ্যাস ইনসুলেটেড সুইচগিয়ারের আবদ্ধ কাঠামো অভ্যন্তরীণ বৈদ্যুতিক উপাদানগুলির সরাসরি এক্সপোজার হ্রাস করে ধুলো, আর্দ্রতা এবং বাহ্যিক দূষণের জন্য। ঐতিহ্যবাহী বায়ু-নিরোধক যন্ত্রের ওপর বেশি নির্ভরশীল আশেপাশের ইনস্টলেশন পরিবেশ এবং চাহিদাযুক্ত অবস্থানগুলিতে অতিরিক্ত পরিবেশগত সুরক্ষার প্রয়োজন হতে পারে।
C, F এবং V ইউনিট গ্রাহকদের তাদের অনুযায়ী বিভিন্ন সুইচিং এবং সুরক্ষা ফাংশন নির্বাচন করতে দেয় বিতরণের প্রয়োজনীয়তা। এই মডুলার পদ্ধতি একটি একক স্থির সুইচগিয়ার ব্যবহার করার চেয়ে বেশি নমনীয়তা প্রদান করে বিভিন্ন অ্যাপ্লিকেশনের জন্য কনফিগারেশন।
Usune 24kV গ্যাস ইনসুলেটেড সুইচগিয়ারটি মাঝারি-ভোল্টেজের জন্য প্রযোজ্য চীনা মানগুলির রেফারেন্সের সাথে ডিজাইন করা হয়েছে উচ্চ-ভোল্টেজ এসি লোড ব্রেক সুইচের জন্য জিবি 3804-2004 সহ সুইচগিয়ার এবং বৈদ্যুতিক সরঞ্জাম, জিবি 1984-2014 এর জন্য হাই-ভোল্টেজ এসি সার্কিট ব্রেকার, হাই-ভোল্টেজ এসি লোড ব্রেক সুইচ-ফিউজ কম্বিনেশনের জন্য জিবি 16926-2009 এবং জিবি 1985-2014 উচ্চ-ভোল্টেজ এসি বিচ্ছিন্নতা এবং গ্রাউন্ডিং সুইচের জন্য।
3.6kV–40.5kV AC ধাতব-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার, GB/T-এর জন্য সরঞ্জামগুলি GB 3906-2006 উল্লেখ করে উচ্চ-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের সাধারণ প্রযুক্তিগত প্রয়োজনীয়তার জন্য 11022-2011, ঘেরের জন্য GB 4208-2008 সুরক্ষা, বাহ্যিক নিরোধক দূষণের মাত্রার জন্য GB/T 5582-1993 এবং AC ধাতব-ঘেরা সুইচগিয়ারের জন্য DL/T 404-2007 এবং কন্ট্রোলগিয়ার।
অন্যান্য প্রযোজ্য প্রয়োজনীয়তার মধ্যে রয়েছে যান্ত্রিক এবং বৈদ্যুতিক পণ্য প্রযুক্তিগত অবস্থার জন্য GB/T 13384-2008, GB প্যাকেজিং এবং পরিবহন চিহ্নগুলির জন্য 191-2008 এবং উচ্চ-ভোল্টেজের অন্তরণ সমন্বয়ের জন্য GB 311.1-2012 সংক্রমণ এবং বিতরণ সরঞ্জাম। চূড়ান্ত প্রযোজ্য মান পণ্য অনুযায়ী নিশ্চিত করা উচিত কনফিগারেশন এবং লক্ষ্য বাজার।
রাসায়নিক প্ল্যান্ট এবং উত্পাদনের মতো শিল্প প্রকল্পগুলিতে ইউসুন মাঝারি-ভোল্টেজ সুইচগিয়ার প্রয়োগ করা হয়েছে সুবিধা গ্রাহকরা স্থিতিশীল অপারেশন, কমপ্যাক্ট ইনস্টলেশন এবং নির্ভরযোগ্য সুরক্ষা কর্মক্ষমতার উপর ফোকাস করেন। দ সিল করা গ্যাস-অন্তরক কাঠামো ধুলো, আর্দ্রতা এবং পরিবেশগত অবস্থার প্রভাব কমাতে সাহায্য করে, সমর্থন করে দীর্ঘমেয়াদী সরঞ্জাম নির্ভরযোগ্যতা।
জলবিদ্যুৎ কেন্দ্র, তেল সহ অবকাঠামো এবং জ্বালানি-সম্পর্কিত প্রকল্পগুলির জন্য ইউসুন পণ্য সরবরাহ করা হয়েছে স্টোরেজ সুবিধা এবং পরিবহন প্রকল্প। গ্রাহকরা নমনীয় সি, এফ এবং ভি কার্যকরী কনফিগারেশনকে মূল্য দেয়, যা সুইচগিয়ারকে বিভিন্ন সুইচিং, সুরক্ষা এবং বিতরণের প্রয়োজনীয়তার জন্য অভিযোজিত করার অনুমতি দেয়।
প্রকল্প অ্যাপ্লিকেশনের উপর ভিত্তি করে, গ্রাহকরা প্রধানত Usune সুইচগিয়ারের প্রশংসা করে তার কমপ্যাক্ট ডিজাইনের জন্য, নির্ভরযোগ্য নিরোধক কর্মক্ষমতা, নমনীয় কনফিগারেশন এবং কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা। মডুলার গঠন সাহায্য করে গ্রাহকরা বিভিন্ন মাঝারি-ভোল্টেজ বিতরণ সিস্টেম অনুযায়ী উপযুক্ত সমাধান নির্বাচন করে।
Zhejiang Usune ইলেকট্রিক কোং, লিমিটেড ISO 9001 গুণমান অনুযায়ী একটি ব্যাপক গুণমান ব্যবস্থাপনা সিস্টেম প্রতিষ্ঠা করেছে ম্যানেজমেন্ট সিস্টেম, ISO 14001 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম এবং ISO 45001 পেশাগত স্বাস্থ্য ও নিরাপত্তা ব্যবস্থাপনা সিস্টেম।
বাজারের বিভিন্ন প্রয়োজনীয়তা পূরণ করতে, Usune 24kV গ্যাস ইনসুলেটেড সুইচগিয়ার প্রাসঙ্গিক IEC এবং GB স্ট্যান্ডার্ড টাইপ পাস করেছে পরীক্ষা এবং সিই সার্টিফিকেশন প্রাপ্ত। পণ্যগুলিকে সমর্থন করার জন্য কঠোর মান নিয়ন্ত্রণ পদ্ধতির অধীনে তৈরি করা হয় বিশ্বব্যাপী মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য কর্মক্ষমতা, নিরাপত্তা এবং সম্মতি।
নির্দিষ্ট পরিবেষ্টিত তাপমাত্রা পরিসীমা হল -40°C থেকে +50°C, গড় তাপমাত্রা 24 ঘন্টার বেশি নয় 35°C
নির্দিষ্ট আপেক্ষিক আর্দ্রতা 24 ঘন্টার মধ্যে 95% এর বেশি নয় এবং মাসিক ভিত্তিতে 90% এর বেশি নয়। দ সরঞ্জামগুলি বিস্ফোরক বা ক্ষয়কারী গ্যাস ছাড়াই এবং নির্দিষ্ট জায়গায় ইনস্টল করা উচিত দূষণ স্তর।
হ্যাঁ। সি, এফ এবং ভি কার্যকরী ইউনিটগুলি গ্রাহকের বিতরণ নেটওয়ার্ক, সুইচিং এবং অনুসারে নির্বাচন করা যেতে পারে সুরক্ষা প্রয়োজনীয়তা। বিশেষ অপারেটিং পরিবেশের জন্য, গ্রাহকদের আগে প্রাসঙ্গিক শর্ত প্রদান করা উচিত যাতে Usune উপযুক্ত কনফিগারেশনের মূল্যায়ন করতে পারে।
পণ্য নকশা প্রযোজ্য GB এবং DL/T মান উল্লেখ করে, লোড বিরতি সুইচগুলি কভার করার প্রয়োজনীয়তা সহ, সার্কিট ব্রেকার, ফিউজ কম্বিনেশন, ধাতু-ঘেরা সুইচগিয়ার, ঘের সুরক্ষা, নিরোধক সমন্বয় এবং উচ্চ-ভোল্টেজ সুইচগিয়ারের জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা।
Zhejiang Usune ইলেকট্রিক কোং, লিমিটেড বিভিন্ন পাওয়ার ডিস্ট্রিবিউশনের জন্য মাঝারি-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম সরবরাহ করে প্রয়োজনীয়তা 24kV গ্যাস ইনসুলেটেড সুইচগিয়ার নমনীয় C, F এবং V এর সাথে একটি কমপ্যাক্ট আবদ্ধ কাঠামোকে একত্রিত করে কার্যকরী ইউনিট, গ্রাহকদের নির্দিষ্ট নেটওয়ার্ক প্রয়োজনীয়তা অনুযায়ী সরঞ্জাম কনফিগার করার অনুমতি দেয়।
Usune বিশেষ অপারেটিং অবস্থার জন্য প্রযুক্তিগত যোগাযোগ সমর্থন করে। উচ্চ জড়িত অ্যাপ্লিকেশনের জন্য উচ্চতা, চরম তাপমাত্রা বা অন্যান্য অ-মানক পরিবেশগত অবস্থার, গ্রাহকরা প্রকল্পের বিবরণ প্রদান করতে পারেন অর্ডার করার আগে যাতে সরঞ্জাম কনফিগারেশন এবং অপারেটিং পরামিতিগুলি সঠিকভাবে মূল্যায়ন করা যায়।
