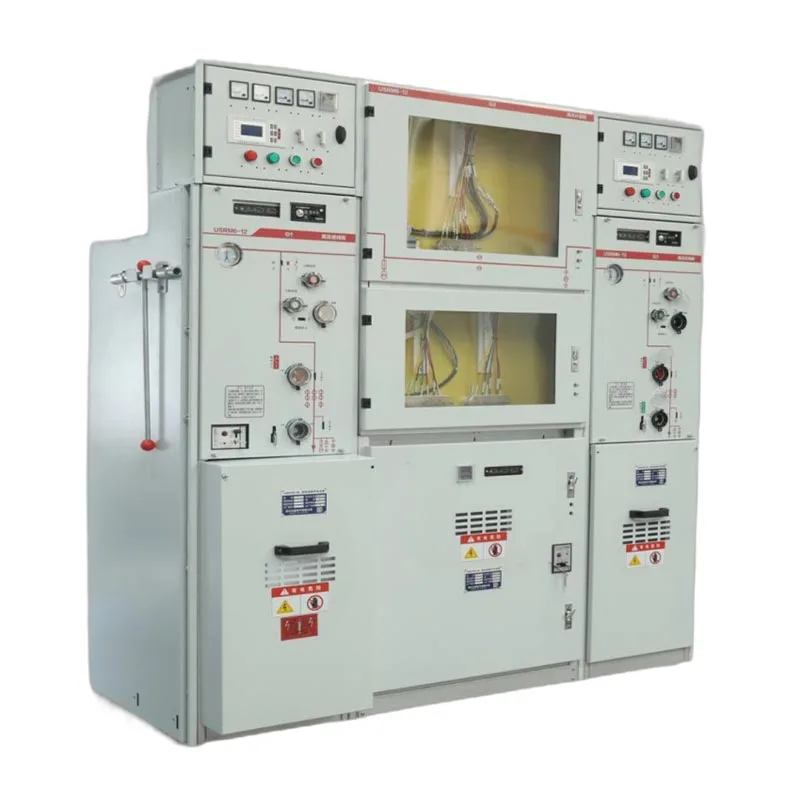

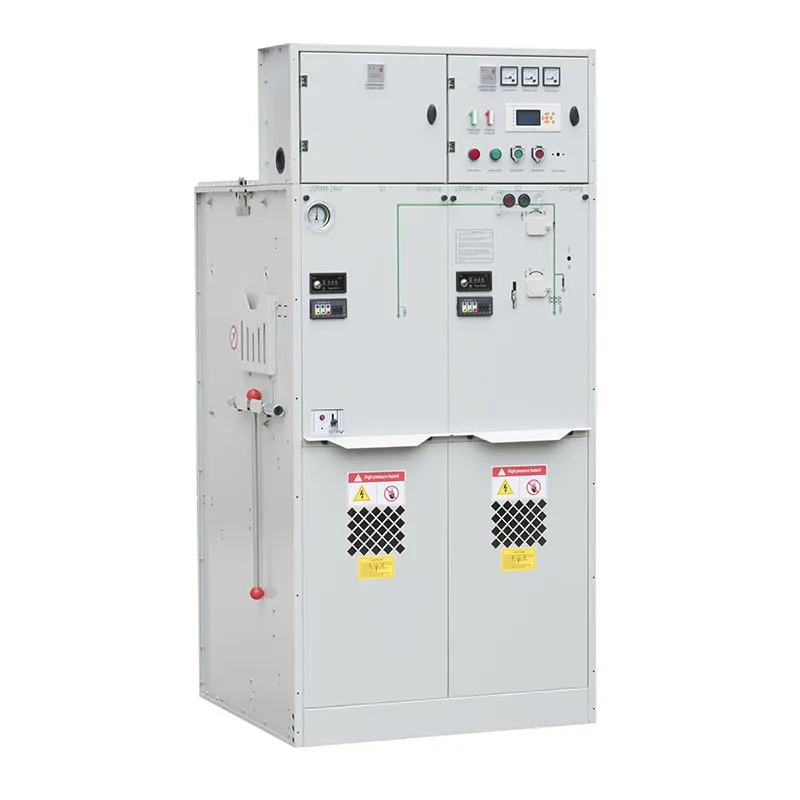

22kV SF6 GIS RMU রিং মেইন ইউনিট সুইচগিয়ারের ক্রেতাদের জন্য, মূল বিবেচ্য বিষয়গুলি শুধুমাত্র কর্মক্ষমতা পরিবর্তন করা নয়, এছাড়াও কত দ্রুত ত্রুটিগুলি সনাক্ত করা যায়, অপারেটররা কতটা নিরাপদে সরঞ্জামগুলি অ্যাক্সেস করতে পারে এবং কতটা রক্ষণাবেক্ষণ করতে পারে এর পরিষেবা জীবন জুড়ে প্রয়োজনীয়। Usune উচ্চ-ভোল্টেজ লাইভ ইঙ্গিত, ত্রুটির মাধ্যমে এই প্রয়োজনীয়তাগুলিকে সম্বোধন করে সূচক, মাইক্রোকম্পিউটার সুরক্ষা এবং একটি চাপ-সিলযুক্ত গ্যাস সিস্টেম।
RMU ফেজ-থেকে-ফেজ এবং ফেজ-থেকে-গ্রাউন্ড ফল্টের জন্য ফল্ট ইন্ডিকেটর দিয়ে সজ্জিত হতে পারে। একবার ভুল হয়ে গেলে, সূচকটি অপারেটিং কর্মীদের প্রভাবিত অংশ শনাক্ত করতে এবং ত্রুটি বিন্দু সনাক্ত করতে সাহায্য করার জন্য একটি অ্যালার্ম প্রদান করে আরো দক্ষতার সাথে।
একটি পর্যবেক্ষণ কেন্দ্রের সাথে সংযুক্ত বিতরণ নেটওয়ার্কগুলির জন্য, ত্রুটির তথ্যও প্রেরণ করা যেতে পারে মনিটরিং সার্ভার, কন্ট্রোল রুমকে নির্ভর না করে দোষের এলাকা এবং নির্দিষ্ট অবস্থান সনাক্ত করতে দেয় সম্পূর্ণরূপে ম্যানুয়াল পরিদর্শনে।
উচ্চ-ভোল্টেজ লাইভ ইঙ্গিত ডিভাইস প্রাথমিক সার্কিট কিনা তা পরীক্ষা করার জন্য একটি চাক্ষুষ অনুস্মারক প্রদান করে উজ্জীবিত এটি অপারেটরদের অপারেশনের আগে বৈদ্যুতিক অবস্থা নিশ্চিত করতে সহায়তা করার জন্য ফেজ যাচাইকরণকেও সমর্থন করে।
একটি বৈদ্যুতিক ইন্টারলকিং সংযোগ এবং সংশ্লিষ্ট চৌম্বক লক তারের বগির দরজাটিকে আটকাতে পারে রক্ষণাবেক্ষণের সময় সুরক্ষার একটি অতিরিক্ত স্তর প্রদান করে, ইনকামিং কেবলটি সক্রিয় থাকাকালীন খোলা হয়।
ঐচ্ছিক মাইক্রোকম্পিউটার সুরক্ষা, পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস ঐতিহ্যগত ইলেক্ট্রোম্যাগনেটিক রিলে প্রতিস্থাপন করে ডিজিটাল মনিটরিং প্রযুক্তির সাথে সুরক্ষা। এটি লাইন, বিতরণ ট্রান্সফরমার এবং অন্যান্য প্রাথমিকের জন্য ব্যবহার করা যেতে পারে সরঞ্জাম
সিস্টেম বর্তমান এবং ভোল্টেজ সুরক্ষা, পরিমাপ, অ্যালার্ম এবং নিয়ন্ত্রণ ফাংশন, সমর্থন সংহত করতে পারে গ্রাহকের পর্যবেক্ষণ নেটওয়ার্কের সাথে বুদ্ধিমান শক্তি ব্যবস্থাপনা এবং যোগাযোগ।
| না. | আইটেম | ইউনিট | লোড বিরতি সুইচ ইউনিট | সমন্বয় ইউনিট | সার্কিট ব্রেকার ইউনিট |
| 1 | রেটেড ভোল্টেজ | কেভি | 12/24 | 12/24 | 12/24 |
| 2 | রেটেড ফ্রিকোয়েন্সি | Hz | 50 | 50 | 50 |
| 3 | রেট করা বর্তমান | A | 630 | 125 (ফিউজ কারেন্টের উপর নির্ভর করে) | 630 |
| 4 | রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-ইন্টার ফেজ, গ্রাউন্ড | কেভি | 42/65 | 42/65 | 42/65 |
| রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-বিচ্ছিন্ন দূরত্ব | কেভি | 48/79 | 48/79 | 48/79 | |
| রেটেড ইনসুলেশন লেভেল-1মিনিট ফ্রিকোয়েন্সি সহ্য ভোল্টেজ-কন্ট্রোলিং এবং অক্জিলিয়ারী সার্কিট | কেভি | 2/2 | 2/2 | 2/2 | |
| রেটেড ইনসুলেশন লেভেল-লাইটিং ইমপালস সহ্য ভোল্টেজ-ইন্টার ফেজ, গ্রাউন্ড | কেভি | 75/125 | 75/125 | 75/125 | |
| রেটেড ইনসুলেশন লেভেল-লাইটিং ইমপালস ভোল্টেজ-বিচ্ছিন্ন দূরত্ব সহ্য করে | কেভি | 85/145 | 85/145 | 85/145 | |
| 5 | রেটেড শর্ট সার্কিট কারেন্ট সহ্য করে | kA/s | 25/4 | —— | 25/4 |
| 6 | রেটেড পিক বর্তমান সহ্য করে | kA | 63 | —— | 63 |
| 7 | রেটেড শর্ট সার্কিট তৈরীর কারেন্ট | kA | 63 | HV ফিউজ দ্বারা সীমিত | 63 |
| 8 | রেট শর্ট সার্কিট ব্রেকিং কারেন্ট | kA | —— | HV ফিউজ দ্বারা সীমিত | 25/25 |
| 9 | রেট ট্রান্সমিশন বর্তমান | A | —— | 1700/1400 | —— |
| 10 | রেট করা সক্রিয় লোড ব্রেকিং কারেন্ট | A | 630 | —— | —— |
| 11 | রেট করা বন্ধ-লুপ ব্রেকিং কারেন্ট | A | 630 | —— | 630 |
| 12 | মেকানিক্যাল লাইফ-লোড ব্রেক সুইচ/সিবি | বার | 10000 | 10000 | 20000 |
| যান্ত্রিক জীবন-বিচ্ছিন্নতা/গ্রাউন্ড সুইচ | বার | 5000 | 5000 | 5000 | |
| 13 | সার্কিট প্রতিরোধের | μΩ | ≤150 | —— | ≤150 |
| 14 | রেট করা চার্জিং চাপ (20 ℃ গেজ চাপ) | এমপিএ | 0.04 | 0.04 | 0.04 |
| 15 | গ্যাসের বার্ষিক আপেক্ষিক ফুটো হার | % | 0.05 | 0.05 | 0.05 |
| 16 | আইপি সুরক্ষা ডিগ্রি-ক্যাবিনেট | IP4X | IP4X | IP4X | |
| আইপি সুরক্ষা ডিগ্রি-গ্যাস ট্যাঙ্ক | IP67 | IP67 | IP67 |
যখন একটি শর্ট সার্কিট পর্যায়গুলির মধ্যে বা একটি ফেজ এবং স্থলের মধ্যে ঘটে, তখন ফল্ট নির্দেশক একটি অ্যালার্ম প্রদান করে ইঙ্গিত রক্ষণাবেক্ষণ কর্মীরা প্রভাবিত ফিডার সনাক্ত করতে এবং ত্রুটি সংকুচিত করতে সংকেত ব্যবহার করতে পারেন অবস্থান
কেন্দ্রীভূত পর্যবেক্ষণের প্রয়োজন এমন প্রকল্পগুলির জন্য, ত্রুটি সংক্রান্ত তথ্য পর্যবেক্ষণ কেন্দ্রে প্রেরণ করা যেতে পারে। দ মনিটরিং কম্পিউটার সংশ্লিষ্ট ফল্ট বিভাগ এবং অবস্থান প্রদর্শন করতে পারে, রক্ষণাবেক্ষণ দলগুলিকে হ্রাস করতে সহায়তা করে ফল্ট-অনুসন্ধান সময় এবং আরও দক্ষতার সাথে শক্তি পুনরুদ্ধার করুন।
SF6 ক্যাবিনেটের প্রাথমিক উপাদানগুলি একটি সিল করা সিস্টেম হিসাবে ডিজাইন করা হয়েছে এবং সাধারণত রুটিনের প্রয়োজন হয় না স্বাভাবিক অপারেটিং অবস্থার অধীনে নির্দিষ্ট সেবা জীবনের সময় রক্ষণাবেক্ষণ.
গ্যাস ট্যাঙ্কটি স্টেইনলেস স্টীল থেকে তৈরি করা হয়, যা দীর্ঘমেয়াদী জারা প্রতিরোধের প্রদান করে। যান্ত্রিক অপারেটিং উপাদানগুলি গ্যাস ট্যাঙ্কের বাইরে অবস্থান করে, পরিদর্শন, অপারেশন এবং উপাদান প্রতিস্থাপন করে পরিষেবার প্রয়োজন হলে আরও সুবিধাজনক।
চরম ধুলো, বালি বা দূষণের সংস্পর্শে থাকা ইনস্টলেশনের জন্য, যান্ত্রিক ঘূর্ণায়মান অংশগুলির পর্যায়ক্রমিক পরিদর্শন এবং তৈলাক্তকরণ অবস্থার সুপারিশ করা হয়.
USRM6 সিরিজ একটি চাপ-সিলযুক্ত গ্যাস সিস্টেম ব্যবহার করে এবং স্বাভাবিক অবস্থায় বিশেষ গ্যাস পরিদর্শনের প্রয়োজন হয় না অপারেটিং শর্তাবলী
অপারেশন করার আগে, চাপ পরিমাপক পরীক্ষা করা উচিত। স্বাভাবিক অবস্থার অধীনে, চাপ সূচক উচিত সবুজ অপারেটিং এলাকার মধ্যে থাকুন। রেফারেন্স চাপ 0.14 MPa, উপরে গ্যাসের চাপ বজায় রাখা হয় 0.135 MPa 20 ° C এ নির্দিষ্ট সীল অবস্থার অধীনে।
প্রত্যাশিত বার্ষিক গ্যাস ফুটো হার 0.1% এর কম, দীর্ঘমেয়াদী গ্যাস সিলিং কার্যকারিতা সমর্থন করে।
22kv Sf6 Gis Rmu রিং মেইন ইউনিট সুইচগিয়ারটি IEC 298 প্রয়োজনীয়তার রেফারেন্সের সাথে একটি ডিজাইন করা হয়েছে স্বাভাবিক অপারেটিং অবস্থার অধীনে 30 বছরেরও বেশি সময়ের পরিষেবা জীবন।
এয়ারটাইট সুইচ ডিজাইন প্রত্যাশিত পরিষেবার সময়কাল জুড়ে গ্যাস সিলিং বজায় রাখতে সহায়তা করে, এর প্রয়োজনীয়তা হ্রাস করে ঘন ঘন গ্যাস-সম্পর্কিত রক্ষণাবেক্ষণ এবং গ্রাহকদের দীর্ঘমেয়াদী অপারেটিং খরচ নিয়ন্ত্রণে সহায়তা করা।
| মূল বিবেচনা | Usune 22kV SF6 GIS RMU | প্রচলিত আরএমইউ |
| অন্তরণ | SF6 গ্যাস উত্তাপ | সরঞ্জাম নকশা উপর নির্ভর করে |
| ত্রুটি সনাক্তকরণ | ঐচ্ছিক স্থানীয় এবং দূরবর্তী ফল্ট ইঙ্গিত | প্রায়শই ম্যানুয়াল পরিদর্শনের উপর বেশি নির্ভর করে |
| মনিটরিং | ডিজিটাল সুরক্ষা এবং যোগাযোগ উপলব্ধ | পৃথক পর্যবেক্ষণ সরঞ্জাম প্রয়োজন হতে পারে |
| নিরাপত্তা | লাইভ ইঙ্গিত এবং বৈদ্যুতিক/চৌম্বকীয় ইন্টারলকিং | কনফিগারেশনের উপর নির্ভর করে |
| রক্ষণাবেক্ষণ | কম রক্ষণাবেক্ষণ প্রয়োজনীয়তা সঙ্গে সিল প্রাথমিক সিস্টেম | রক্ষণাবেক্ষণের প্রয়োজনীয়তা পরিবর্তিত হয় |
| গ্যাস ট্যাঙ্ক | স্টেইনলেস স্টীল সিল ট্যাংক | নির্মাণের উপর নির্ভর করে |
| সেবা জীবন | সাধারণ অবস্থার অধীনে 30 বছরেরও বেশি সময় ধরে ডিজাইন করা হয়েছে | পণ্যের নকশা এবং রক্ষণাবেক্ষণের উপর নির্ভর করে |
Usune 22kv Sf6 Gis Rmu রিং প্রধান ইউনিট সুইচগিয়ার শিল্প বিতরণ নেটওয়ার্কের জন্য উপযুক্ত যেখানে একাধিক ফিডারগুলির নির্ভরযোগ্য সুইচিং এবং দ্রুত ফল্ট অবস্থান প্রয়োজন। ফল্ট সূচক এবং ডিজিটাল সুরক্ষা ডিভাইস সাহায্য করতে পারে রক্ষণাবেক্ষণ দলগুলি অস্বাভাবিক বিভাগগুলি আরও দক্ষতার সাথে সনাক্ত করে।
ডিস্ট্রিবিউশন ট্রান্সফরমারগুলির জন্য মাইক্রোকম্পিউটার সুরক্ষা এবং পরিমাপ ফাংশনগুলির সাথে RMU কনফিগার করা যেতে পারে, মাঝারি-ভোল্টেজ নেটওয়ার্কের মধ্যে বর্তমান এবং ভোল্টেজ পর্যবেক্ষণ, অ্যালার্ম এবং সুরক্ষা ফাংশন প্রদান করে।
বুদ্ধিমান পাওয়ার ডিস্ট্রিবিউশন সিস্টেম বিকাশকারী গ্রাহকদের জন্য, RMU সুরক্ষা, পরিমাপ, ত্রুটি সংযোগ করতে পারে একটি কেন্দ্রীয় মনিটরিং সিস্টেমে ইঙ্গিত এবং যোগাযোগ ফাংশন, দূরবর্তী ত্রুটি সনাক্তকরণ সমর্থন করে এবং আরও দক্ষ নেটওয়ার্ক ব্যবস্থাপনা।
একজন গ্রাহক একাধিক সহ একটি শিল্প রিং নেটওয়ার্কের জন্য Usune 22kv Sf6 Gis Rmu রিং মেইন ইউনিট সুইচগিয়ার ব্যবহার করেছেন ইনকামিং এবং বহির্গামী ফিডার. কমিশনিংয়ের সময়, গ্রাহক অপারেটরগুলি দ্রুত করতে পারে কিনা তার উপর দৃষ্টি নিবদ্ধ করে যখন একটি ফেজ-টু-ফেজ বা ফেজ-টু-গ্রাউন্ড ত্রুটি ঘটেছে তখন প্রভাবিত ফিডার সনাক্ত করুন। ইন্টিগ্রেটেড ফল্ট সূচক স্থানীয় অ্যালার্ম তথ্য প্রদান করে, রক্ষণাবেক্ষণ কর্মীদের সাহায্য করার আগে ফল্ট বিভাগটি সংকুচিত করে অন-সাইট পরিদর্শন।
একটি ট্রান্সফরমার বিতরণ অ্যাপ্লিকেশনের জন্য, গ্রাহক একটি মাইক্রোকম্পিউটার সুরক্ষা সহ RMU নির্বাচন করেছেন এবং নিয়ন্ত্রণ ডিভাইস। সিস্টেমটি সুরক্ষা এবং অ্যালার্মের সাথে একসাথে ডিজিটাল কারেন্ট এবং ভোল্টেজ পর্যবেক্ষণ সরবরাহ করে ফাংশন গ্রাহক ট্রান্সফরমার অপারেটিং অবস্থার নিরীক্ষণের জন্য এই কনফিগারেশনটিকে আরও সুবিধাজনক বলে মনে করেছেন শুধুমাত্র প্রচলিত রিলে সুরক্ষার উপর নির্ভর করার চেয়ে।
একটি গ্রাহককে কেন্দ্রীভূত বিতরণ পর্যবেক্ষণের প্রয়োজন RMU এর ত্রুটি নির্দেশ এবং ডিজিটাল সুরক্ষা সংযুক্ত করেছে মনিটরিং সেন্টারের কার্যাবলী। যখন একটি ফল্ট সিগন্যাল তৈরি করা হয়, তখন মনিটরিং স্ক্রিনটি সনাক্ত করতে পারে সংশ্লিষ্ট ফল্ট বিভাগ, যেখানে ক্ষেত্র পরিদর্শন প্রয়োজন ছিল এবং অপারেটিং দলকে নির্ধারণ করতে দেয় সমস্যা সমাধানের দক্ষতা উন্নত করুন।
সাধারণ পরিষেবার শর্তে RMU পরিচালনাকারী গ্রাহকদের জন্য, সিল করা SF6 গ্যাস ট্যাঙ্কের প্রয়োজনীয়তা হ্রাস করে নিয়মিত অভ্যন্তরীণ রক্ষণাবেক্ষণ। গ্রাহকরা বাহ্যিক যান্ত্রিক অপারেটিং উপাদানগুলিকেও মূল্য দেয় কারণ তারা হতে পারে পরিদর্শন বা রক্ষণাবেক্ষণের প্রয়োজন হলে আরও সুবিধাজনকভাবে প্রতিস্থাপিত।
Zhejiang Usune ইলেকট্রিক কোং, লিমিটেড ISO 9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম, ISO অনুযায়ী ম্যানেজমেন্ট সিস্টেম স্থাপন করেছে 14001 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম এবং ISO 45001 অকুপেশনাল হেলথ অ্যান্ড সেফটি ম্যানেজমেন্ট সিস্টেম।

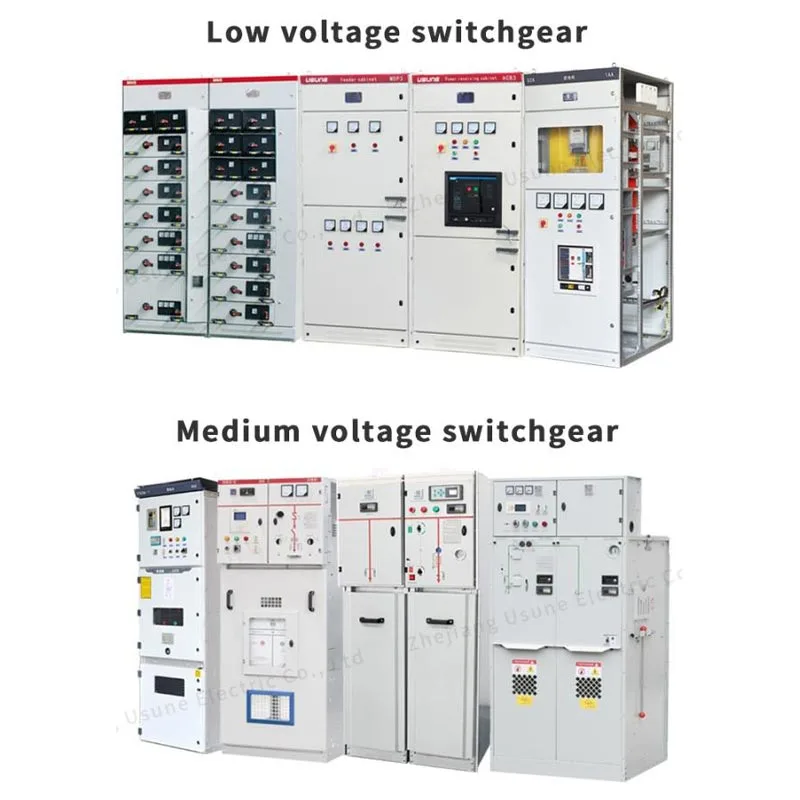

বিভিন্ন আন্তর্জাতিক বাজারের প্রয়োজনীয়তা মেটাতে, Usune মাঝারি-ভোল্টেজ সুইচগিয়ার পণ্যগুলি প্রাসঙ্গিক হয়েছে সিই সার্টিফিকেশন প্রাপ্ত প্রযোজ্য পণ্য সহ IEC এবং GB স্ট্যান্ডার্ড টাইপ পরীক্ষা। এই সিস্টেমগুলি সামঞ্জস্যপূর্ণ সমর্থন করে মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন প্রকল্পের জন্য উত্পাদন গুণমান, পণ্য পরীক্ষা এবং প্রযুক্তিগত সম্মতি।
হ্যাঁ। আরএমইউ ফেজ-টু-ফেজ এবং ফেজ-টু-গ্রাউন্ড ফল্ট সনাক্ত করতে সক্ষম ফল্ট ইন্ডিকেটর দিয়ে সজ্জিত হতে পারে এবং স্থানীয় অ্যালার্ম ইঙ্গিত প্রদান করে।
হ্যাঁ। সংশ্লিষ্ট যোগাযোগ এবং পর্যবেক্ষণ সিস্টেমের সাথে সজ্জিত হলে, ত্রুটি তথ্য প্রেরণ করা যেতে পারে একটি পর্যবেক্ষণ কেন্দ্রে, যেখানে প্রভাবিত বিভাগ এবং ত্রুটি অবস্থান প্রদর্শিত হতে পারে।
সাধারণ অপারেটিং অবস্থার অধীনে, চাপ-সিলড সিস্টেমের জন্য বিশেষ রুটিন গ্যাস পরিদর্শনের প্রয়োজন হয় না। দ অপারেশনের আগে চাপ পরিমাপক পরীক্ষা করা উচিত এবং স্বাভাবিক অবস্থায় সবুজ এলাকার মধ্যে থাকা উচিত।
USRM6 সিরিজটি সাধারণ অপারেটিং অবস্থার অধীনে 30 বছরেরও বেশি সময়ের পরিষেবা জীবনের জন্য ডিজাইন করা হয়েছে, প্রত্যাশিত বার্ষিক গ্যাস লিকেজের হার 0.1% এর কম।
Usune SF6 সিল করা নিরোধক, ফল্ট ইঙ্গিত, লাইভ-পার্ট ইঙ্গিত, নিরাপত্তা ইন্টারলকিং, ডিজিটালকে একত্রিত করে একটি মাঝারি-ভোল্টেজ RMU সমাধানে সুরক্ষা এবং কম রক্ষণাবেক্ষণ অপারেশন, এটি আধুনিক রিংয়ের জন্য উপযুক্ত করে তোলে নেটওয়ার্ক এবং বুদ্ধিমান বিতরণ অ্যাপ্লিকেশন।
