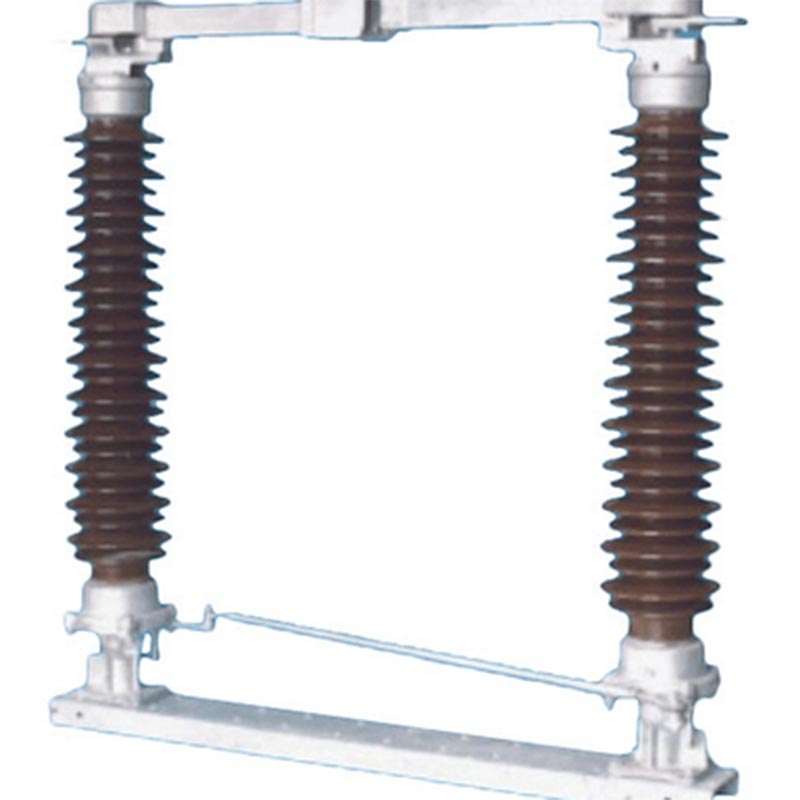

আইসোলেশন সুইচ আউটডোর ম্যানুয়াল মোটরাইজড

আইসোলেশন সুইচ আউটডোর ম্যানুয়াল মোটরাইজড হল ইউসুনের একটি মূল পণ্য, বিশেষত আউটডোর এসির জন্য ডিজাইন করা হয়েছে 50Hz এর রেটযুক্ত ফ্রিকোয়েন্সি এবং 35kV~170kV রেটেড ভোল্টেজ সহ সার্কিট। এটি জন্য সরঞ্জাম একটি মূল টুকরা পাওয়ার সিস্টেমের নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করা এবং এই সিরিজের জন্য মৌলিক ইউনিট হিসাবেও কাজ করতে পারে ডেরিভেটিভ পণ্য পণ্যগুলি আইইসি 62271-102 "হাই-ভোল্টেজ এসি অনুযায়ী কঠোরভাবে তৈরি করা হয় সুইচ এবং গ্রাউন্ডিং সুইচ সংযোগ বিচ্ছিন্ন করুন" এবং IEC 60694 "উচ্চ-ভোল্টেজ সুইচগিয়ারের জন্য সাধারণ প্রযুক্তিগত অবস্থা এবং কন্ট্রোলগিয়ার," পেশাদার দক্ষতা এবং পণ্য নির্ভরযোগ্যতা নিশ্চিত করা।

একটি অনুভূমিক ঘূর্ণমান স্যুইচিং কাঠামোর বৈশিষ্ট্যযুক্ত, এই সুইচটি উচ্চ নিরোধক স্তর, শক্তিশালী দূষণের গর্ব করে প্রতিরোধ, স্থিতিশীল যান্ত্রিক কর্মক্ষমতা, এবং সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ। এটি ম্যানুয়াল এবং উভয় সমর্থন করে বৈদ্যুতিক অপারেশন এবং প্রয়োজন হিসাবে একটি গ্রাউন্ডিং সুইচ দিয়ে কনফিগার করা যেতে পারে। এটা কঠোর বহিরঙ্গন অভিযোজিত পরিবেশ যেমন উচ্চ উচ্চতা, নিম্ন তাপমাত্রা এবং ভারী দূষণ। একটি নির্ভরযোগ্য সরবরাহকারী হিসাবে, কঠোরভাবে Usune আন্তর্জাতিক মান মেনে চলে এবং গ্রাহকদের উচ্চ-মানের সরবরাহ করতে কঠোরভাবে পণ্যের গুণমান নিয়ন্ত্রণ করে, নিরাপদ, এবং টেকসই সংযোগ বিচ্ছিন্ন সুইচ।

কোর অ্যাপ্লিকেশন দৃশ্যকল্প

আউটডোর ম্যানুয়াল মোটরাইজড আইসোলেশন সুইচটি আউটডোর পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় পাওয়ার গ্রিড, শিল্প ও খনির উদ্যোগ, নগর নির্মাণ এবং নতুন শক্তি বিদ্যুৎ উৎপাদনে। এটা ঘন ঘন বিদ্যুৎ বিচ্ছিন্নতা এবং নিরাপত্তা রক্ষণাবেক্ষণের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, এবং বিশেষভাবে উপযুক্ত কঠোর বহিরঙ্গন পরিবেশের জন্য, কার্যকরভাবে বিদ্যুৎ সরবরাহের ধারাবাহিকতা এবং নিরাপত্তা নিশ্চিত করে।

পণ্যের মূল পরামিতি

পণ্য চমৎকার প্রযুক্তিগত কর্মক্ষমতা boasts এবং নির্দিষ্টকরণের বিভিন্ন কভার. এর মূল প্যারামিটারগুলি হল নিম্নরূপ:
- রেটেড ভোল্টেজ: 35kV~170kV
- রেট করা বর্তমান: 630A~2500A
- রেট করা স্বল্প সময়ের বর্তমান প্রতিরোধ: 20kA/s~50kA/s
- রেটেড পিক বর্তমান প্রতিরোধ: 50kA~125kA
- প্রধান সার্কিট প্রতিরোধ: ≤125μΩ (মডেলের উপর নির্ভর করে পরিবর্তিত হয়)
- এক-মিনিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ: 80kV~200kV
- লাইটনিং ইমপালস প্রতিরোধ ভোল্টেজ: 115kV~860kV (মডেল এবং গ্রাউন্ডিং সুইচের উপর নির্ভর করে পরিবর্তিত হয়)
- অপারেটিং মেকানিজম: ম্যানুয়াল (CS11, CS17D, CS14G সিরিজ) বা ইলেকট্রিক (CJ2 প্রকার)

পণ্য প্রধান গঠন

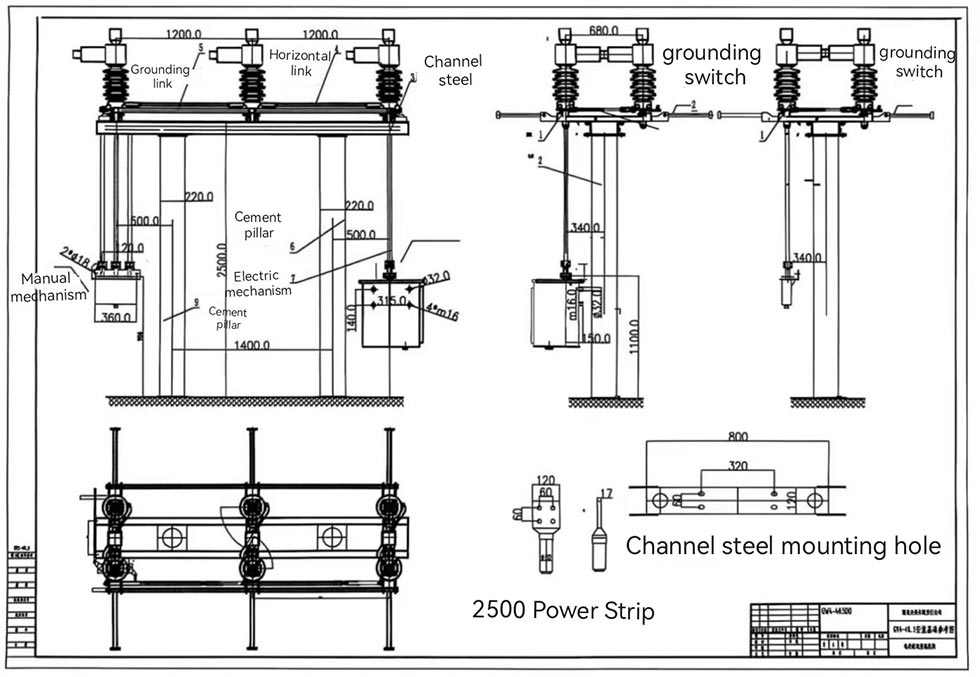

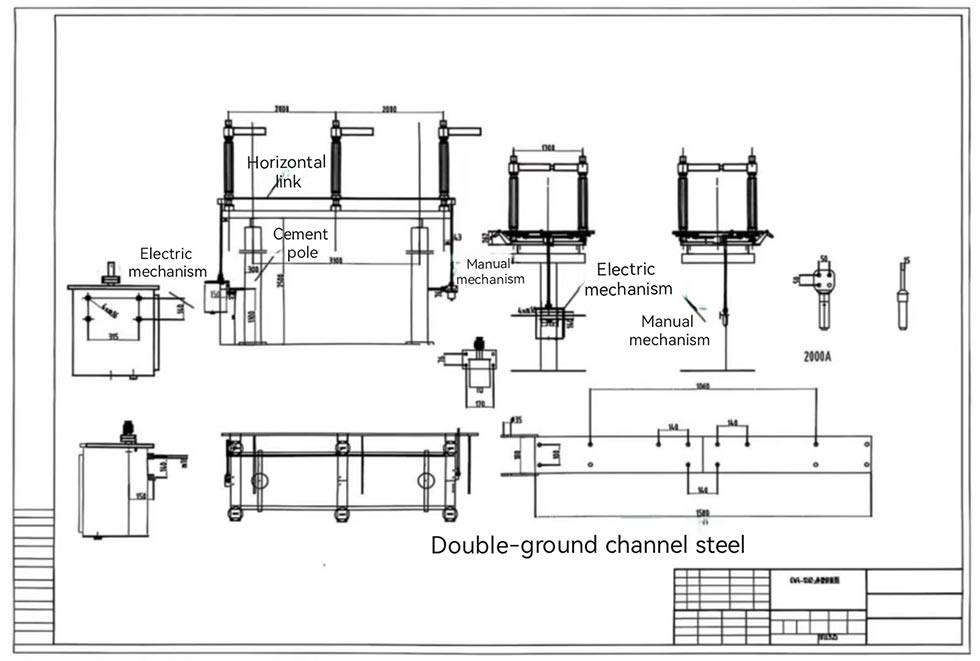

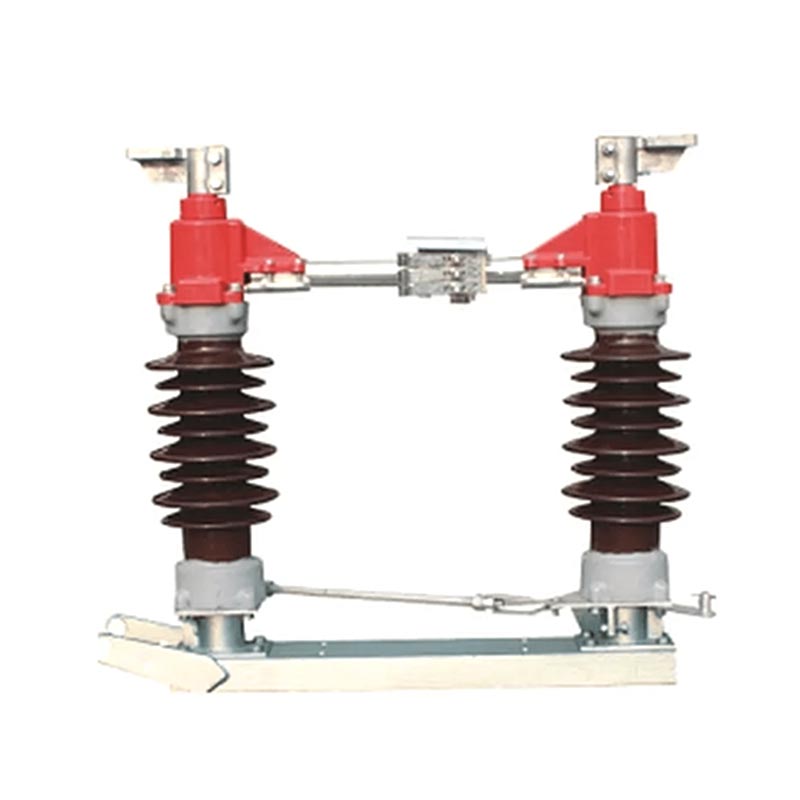

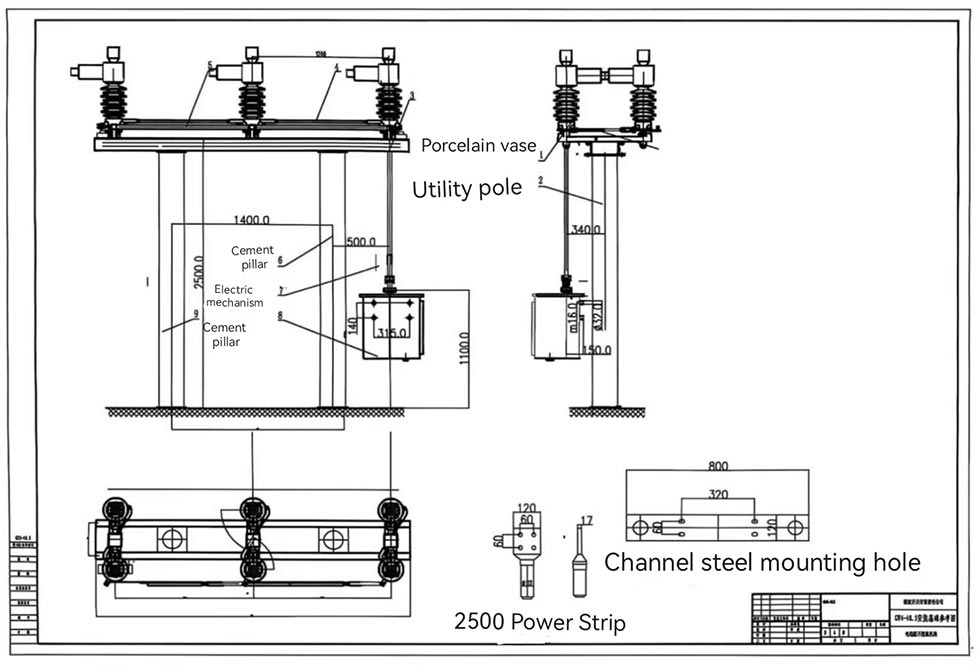

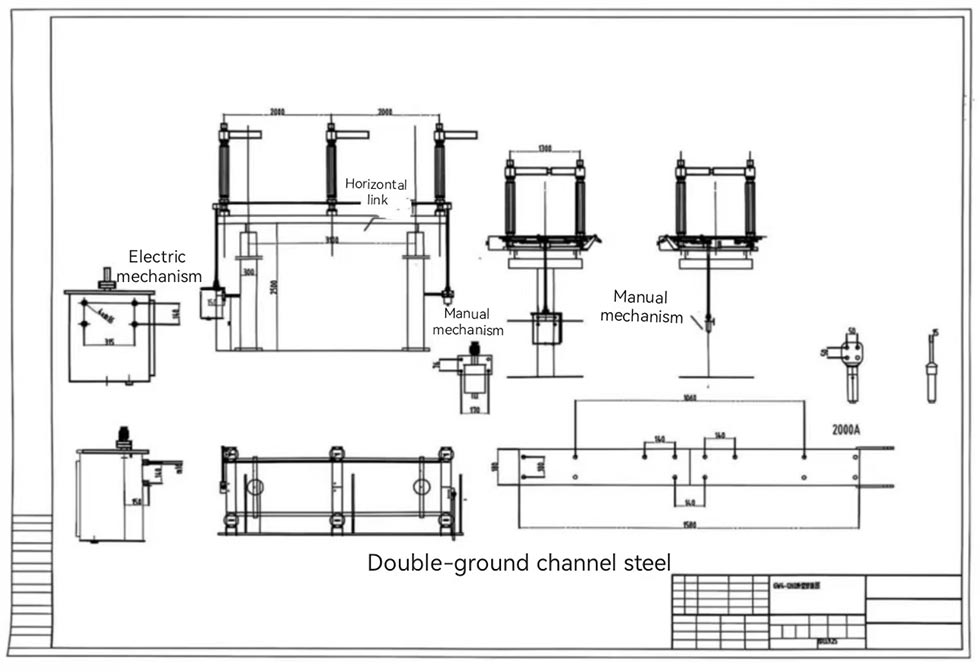

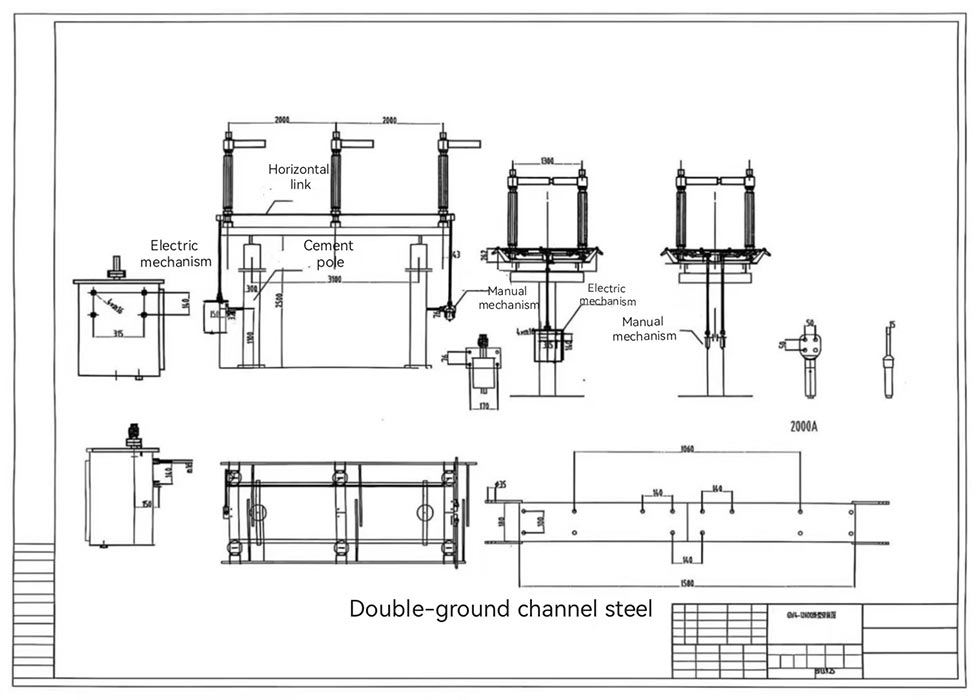

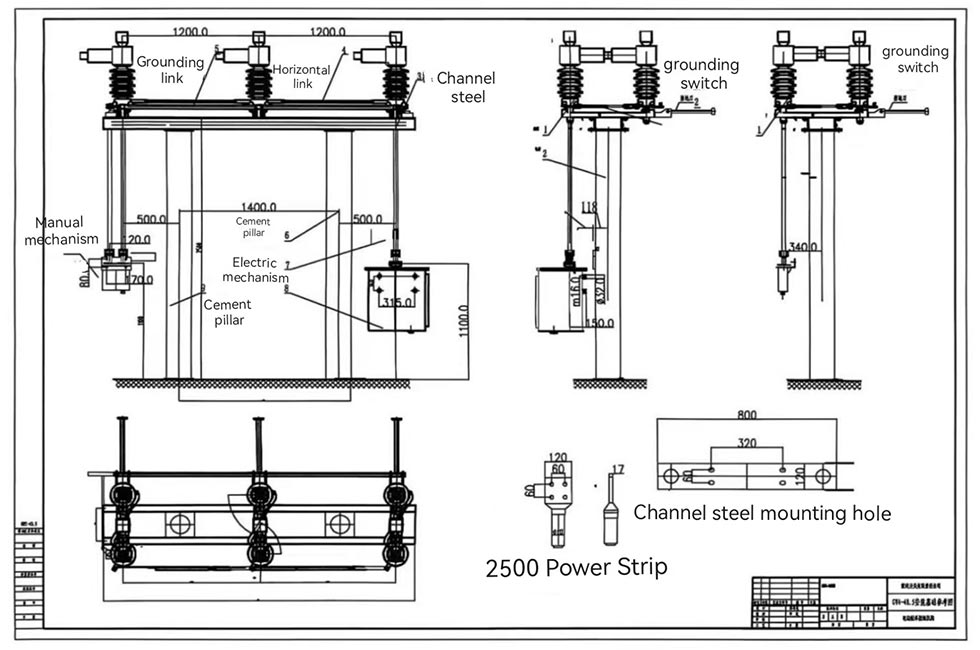

আইসোলেশন সুইচ আউটডোর ম্যানুয়াল মোটরাইজড একটি ডাবল-পোস্ট হ্যান্ডশেক কাঠামো নিয়োগ করে। প্রতিটি পর্যায় একটি বেস নিয়ে গঠিত, পোস্ট ইনসুলেটর, বহির্গামী টার্মিনাল, এবং পরিচিতি। দুটি পোস্ট ইনসুলেটর একে অপরের সমান্তরালে মাউন্ট করা হয় ভিত্তির উভয় প্রান্তে ভারবহন আসন এবং বেসের সাথে লম্ব। প্রধান পরিবাহী অংশ প্রায় আবর্তিত হয় পোস্ট ইনসুলেটর সহ 90°। মধ্যবর্তী যোগাযোগ একটি স্ব-পরিষ্কার ঘূর্ণমান গঠন বৈশিষ্ট্য, যা ধুলো অপসারণ এবং খোলার এবং বন্ধ করার সময় যোগাযোগ থেকে ময়লা, নির্ভরযোগ্য যোগাযোগ নিশ্চিত করে। ঘূর্ণায়মান অংশগুলি একটি সিলযুক্ত গ্রহণ করে, রক্ষণাবেক্ষণ-মুক্ত নকশা, এবং ট্রান্সমিশন উপাদানগুলি স্টেইনলেস স্টীল পিন এবং মলিবডেনাম ব্যবহার করে ডাইসলফাইডযুক্ত নাইলন বুশিং, যা জারা-প্রতিরোধী এবং মরিচা-মুক্ত।

মূল পণ্য বৈশিষ্ট্য

1. উচ্চ নির্ভরযোগ্যতা

যোগাযোগের আঙ্গুলগুলি একটি নতুন ধরণের উচ্চ-শক্তি, উচ্চ-পরিবাহিতা এবং উচ্চ-স্থিতিস্থাপক উপাদান ব্যবহার করে। তারা নির্ভর করে তাদের নিজস্ব স্থিতিস্থাপকতা পরিচিতিগুলিকে আটকানোর জন্য, বসন্তের ক্ষয় এবং তাপ অ্যানিলিং দ্বারা সৃষ্ট যোগাযোগের ব্যর্থতা এড়ানো। এই পরিবাহী উপাদান গঠন একটি জাতীয় ইউটিলিটি মডেল পেটেন্ট প্রাপ্ত হয়েছে.

2. কঠোর পরিবেশ অভিযোজনযোগ্যতা

উচ্চতায় অভিযোজিত ≤2000m, পরিবেষ্টিত তাপমাত্রা -40℃ থেকে +40℃, বাতাসের গতি ≤34m/s, এবং ভূমিকম্পের তীব্রতা ≤8 ডিগ্রী ক্রিপেজ দূরত্ব GB/T5582 এর ক্লাস III বা IV প্রয়োজনীয়তা পূরণ করে। দূষণের শক্তিশালী প্রতিরোধ এবং আইসিং (বরফের বেধ ≤10 মিমি)।

3. ডুয়াল অপারেশন মোড

ম্যানুয়াল এবং বৈদ্যুতিক অপারেশন উভয় সমর্থন করে, প্রয়োজন হিসাবে নির্বাচনযোগ্য। ম্যানুয়াল প্রক্রিয়া কাজ করা সহজ, যখন বৈদ্যুতিক প্রক্রিয়া (CJ2 প্রকার) একটি হ্রাস গিয়ারের মাধ্যমে একটি এসি মোটর দ্বারা চালিত হয়, উচ্চ দক্ষতা প্রদান করে এবং শ্রম-সঞ্চয় কর্মক্ষমতা।

4. নিরাপত্তা ইন্টারলক

একটি গ্রাউন্ডিং সুইচ দিয়ে সজ্জিত করা হলে, প্রধান পরিবাহী সার্কিট এবং গ্রাউন্ডিং সুইচ নির্ভরযোগ্যভাবে ইন্টারলকড, নিশ্চিত করে যে মূল সার্কিট বন্ধ হলে গ্রাউন্ডিং সুইচ বন্ধ হতে পারে না এবং এর বিপরীতে, দুর্ঘটনাজনিত অপারেশন প্রতিরোধ।

5. সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ

ফেজ-টু-ফেজ এবং উল্লম্ব সংযোগকারী রডগুলি একটি ক্ল্যাম্পিং কাঠামো গ্রহণ করে, পিনের প্রয়োজনীয়তা দূর করে এবং ঢালাই, উচ্চ ইনস্টলেশন দক্ষতা ফলে. ঘূর্ণায়মান অংশগুলি রক্ষণাবেক্ষণ-মুক্ত, রুটিনকে সরল করে পরিদর্শন এবং রক্ষণাবেক্ষণ, দীর্ঘমেয়াদী অপারেটিং খরচ হ্রাস।

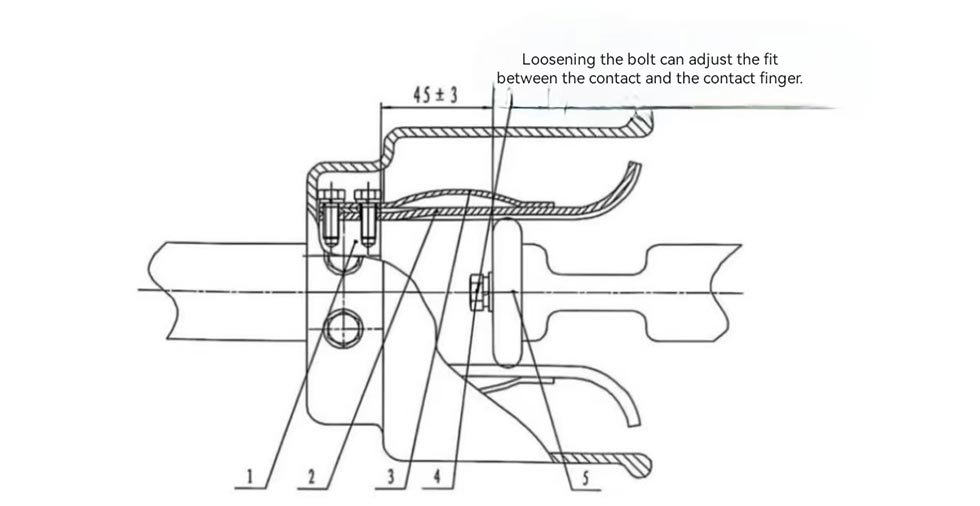

1. আঙুল স্পর্শ বেস
2. আঙুল স্পর্শ
3. চৌম্বক লক প্লেট
4. বোল্ট
5. যোগাযোগ
চিত্র 2 প্রভাবশালী বৈদ্যুতিক যোগাযোগ বিন্দুর পরিকল্পিত চিত্র

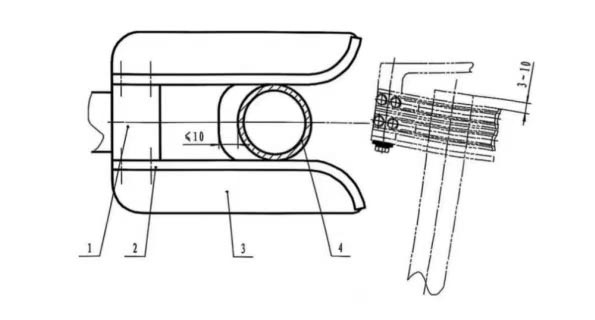

1. স্থল ছুরি স্ট্যাটিক যোগাযোগ মাথা
2. যোগাযোগের আঙুল
3. পজিশনিং প্লেট
4. স্থল ছুরি টিউব
চিত্র 3 গ্রাউন্ডিং টিউব এবং পজিশনিং প্লেটের অবস্থানের পরিকল্পিত চিত্র

চিত্র 4 উত্তোলন চিত্র

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন কেস

কেস স্টাডি: পশ্চিম চীনে উচ্চ-উচ্চতা পাওয়ার গ্রিড প্রকল্প

পশ্চিম চীনের একটি পাওয়ার গ্রিড কোম্পানি 110kV ট্রান্সমিশন লাইন আপগ্রেড প্রকল্প হাতে নিচ্ছে। একটি এ অবস্থিত 1800m উচ্চতা, প্রকল্পের বার্ষিক গড় তাপমাত্রা -15℃ থেকে 25℃, ঘন ঘন প্রবল বাতাস, এবং শীতকালে ভারী তুষারপাত। প্রকল্পটি Usune GW4(A)-126(D)(W)/1250 সংযোগ বিচ্ছিন্ন সুইচ (CJ2 দিয়ে সজ্জিত) নির্বাচন করেছে বৈদ্যুতিক অপারেটিং প্রক্রিয়া এবং গ্রাউন্ডিং সুইচ)। গত তিন বছরে, পণ্যটি প্রদর্শন করেছে চমৎকার পরিবেশগত অভিযোজনযোগ্যতা, কোন অন্তরক ক্ষতি বা যোগাযোগ অতিরিক্ত গরম ছাড়া. খোলা এবং বন্ধ অপারেশনগুলি মসৃণ, এবং শীতকালে 8 মিমি বরফ জমে থাকা সত্ত্বেও এটি এখনও স্বাভাবিকভাবে কাজ করতে পারে, নিশ্চিত করে স্থিতিশীল পাওয়ার গ্রিড অপারেশন। প্রস্তুতকারক হিসাবে, Usune অন-সাইট ইনস্টলেশন নির্দেশিকা এবং নিয়মিত প্রদান করে প্রকল্পের জন্য রক্ষণাবেক্ষণ পরিষেবা, ক্লায়েন্ট থেকে উচ্চ প্রশংসা উপার্জন.

FAQ

প্রশ্ন 1: ইউসুন আউটডোর ডিসকানেক্টিং সুইচের ম্যানুয়াল অপারেটিং টর্ক ব্যবহারের সময় বাড়লে আমার কী করা উচিত?

A1: ম্যানুয়াল অপারেটিং টর্ক বৃদ্ধির প্রধান কারণ হল ঘূর্ণায়মান অংশগুলিতে লুব্রিকেটিং তেল ট্রান্সমিশন সিস্টেম শুকিয়ে গেছে, নোংরা হয়ে গেছে, বা শ্যাফ্ট পিনগুলি মরিচা ধরেছে, যার ফলে সংক্রমণ বেড়েছে প্রতিরোধ সমাধান: প্রথমে অপারেশন বন্ধ করুন। নিশ্চিত করার পরে বিচ্ছিন্ন সুইচটি খোলা অবস্থানে রয়েছে এবং উচ্চ-ভোল্টেজ লাইন গ্রাউন্ডেড, ঘূর্ণায়মান অংশগুলিকে আলাদা করুন, জমে থাকা ময়লা এবং মরিচা পরিষ্কার করুন এবং একটি প্রয়োগ করুন উপযুক্ত পরিমাণ লুব্রিকেন্ট। সমস্যা অব্যাহত থাকলে, Usune-এর বিক্রয়োত্তর পরিষেবা দলের সাথে যোগাযোগ করুন পেশাদার মেরামত। Usune কারখানায় সময়মত সহায়তা প্রদানের জন্য পেশাদার মেরামতের কর্মী এবং খুচরা যন্ত্রাংশ রয়েছে।

প্রশ্ন 2: ইউসুন আইসোলেশন সুইচ আউটডোর ম্যানুয়াল মোটরাইজড কি গুরুতর রাসায়নিক ক্ষয়যুক্ত এলাকায় ব্যবহার করা যেতে পারে? যদি তাই হয়, কি সতর্কতা অবলম্বন করা উচিত?

A2: এটি হালকা থেকে মাঝারি রাসায়নিক ক্ষয়যুক্ত এলাকায় ব্যবহার করা যেতে পারে। মূল সতর্কতা: 1. সরবরাহকারীকে অবহিত করুন অর্ডার করার সময় পরিবেশের জারা স্তর। Usune অ্যান্টি-জারোশন ট্রিটমেন্ট কাস্টমাইজ করবে (যেমন হট-ডিপ চাঙ্গা ইস্পাত উপাদান galvanizing এবং বিশেষ জারা প্রতিরোধক নির্বাচন); 2. নিয়মিত পরিষ্কার করুন ক্ষয়কারী পদার্থ অপসারণের জন্য অন্তরক এবং পরিবাহী অংশগুলির পৃষ্ঠ; 3. রুটিন পরিদর্শন সংক্ষিপ্ত করুন চক্র, যোগাযোগের পৃষ্ঠ এবং অন্তরক অবস্থা পরীক্ষা করার উপর ফোকাস করে এবং ক্ষতিগ্রস্থ অংশগুলি অবিলম্বে প্রতিস্থাপন করুন। জন্য গুরুতর রাসায়নিক ক্ষয় সহ এলাকায়, কাস্টমাইজড সমাধানের জন্য Usune প্রযুক্তিগত বিভাগের সাথে পরামর্শ করুন।

পণ্য সরবরাহ এবং বিক্রয়োত্তর পরিষেবা

প্রতিটি Usune আইসোলেশন সুইচ আউটডোর ম্যানুয়াল মোটরাইজড সম্পূর্ণ ইনস্টলেশন আনুষাঙ্গিক এবং সঙ্গে সজ্জিত আসে একটি পণ্য শংসাপত্র, ইনস্টলেশন এবং অপারেশন ম্যানুয়াল সহ গ্রাহকের দ্বারা আদেশকৃত অপারেটিং প্রক্রিয়া, এবং আনুষাঙ্গিক তালিকা। চীনে মূল সরবরাহকারী হিসাবে, ইউসুনের একটি ব্যাপক উত্পাদন এবং বিক্রয়োত্তর ব্যবস্থা রয়েছে: প্রতিটি পণ্য ছাড়ার আগে যোগ্য কিনা তা নিশ্চিত করার জন্য কারখানাটির একটি কঠোর মানের পরিদর্শন প্রক্রিয়া রয়েছে কারখানা; বিক্রয়োত্তর সেবা দল অন-সাইট ইনস্টলেশন নির্দেশিকা, ডিবাগিং, রক্ষণাবেক্ষণ এবং অন্যান্য প্রদান করে পরিষেবাগুলি, গ্রাহকের চাহিদাগুলির প্রতি 24 ঘন্টা সাড়া দেয় এবং উচ্চ-মানের পণ্য সরবরাহ করতে প্রতিশ্রুতিবদ্ধ এবং দেশে এবং বিদেশে গ্রাহকদের মনোযোগী সেবা, দীর্ঘমেয়াদী এবং স্থিতিশীল সমবায় সম্পর্ক গড়ে তোলা।
