ঝেজিয়াং ইউসুনে ইলেকট্রিক কোং লিমিটেড হল একটি পেশাদার কারখানা যা গবেষণা ও উন্নয়ন, নকশা, উত্পাদন এবং বিক্রয়কে একীভূত করে। এর প্রধান পণ্যগুলির মধ্যে রয়েছে 12kV～245kV ইনডোর এবং আউটডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার, SF6 সার্কিট ব্রেকার, লোড সুইচ, এবং বিভিন্ন সংযোগ বিচ্ছিন্ন সুইচ। এটি পাওয়ার ইঞ্জিনিয়ারিং প্রকল্প উভয়ের জন্য একটি বিশ্বস্ত পেশাদার সরবরাহকারী দেশীয় এবং আন্তর্জাতিকভাবে।
Usune Gw4 সংযোগ বিচ্ছিন্ন সুইচটি বিশেষভাবে তিন-ফেজ AC 50Hz/60Hz পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে। এর প্রাথমিক ফাংশন হল এনার্জাইজড, নো-লোড অবস্থার অধীনে উচ্চ-ভোল্টেজ সার্কিট সংযোগ বা সংযোগ বিচ্ছিন্ন করা এবং দৃশ্যমান প্রদান করা বাসবার, সার্কিট ব্রেকার, ট্রান্সফরমার এবং অন্যান্য উচ্চ-ভোল্টেজ রক্ষণাবেক্ষণের জন্য বৈদ্যুতিক বিচ্ছিন্নতা ছাড়পত্র সরঞ্জাম
-জিবি 1985-2004: এসি উচ্চ ভোল্টেজ সংযোগ বিচ্ছিন্ন সুইচ এবং গ্রাউন্ডিং সুইচ
-আইইসি 62271-102: উচ্চ ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার
-GB/T 11022: উচ্চ ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য সাধারণ স্পেসিফিকেশন

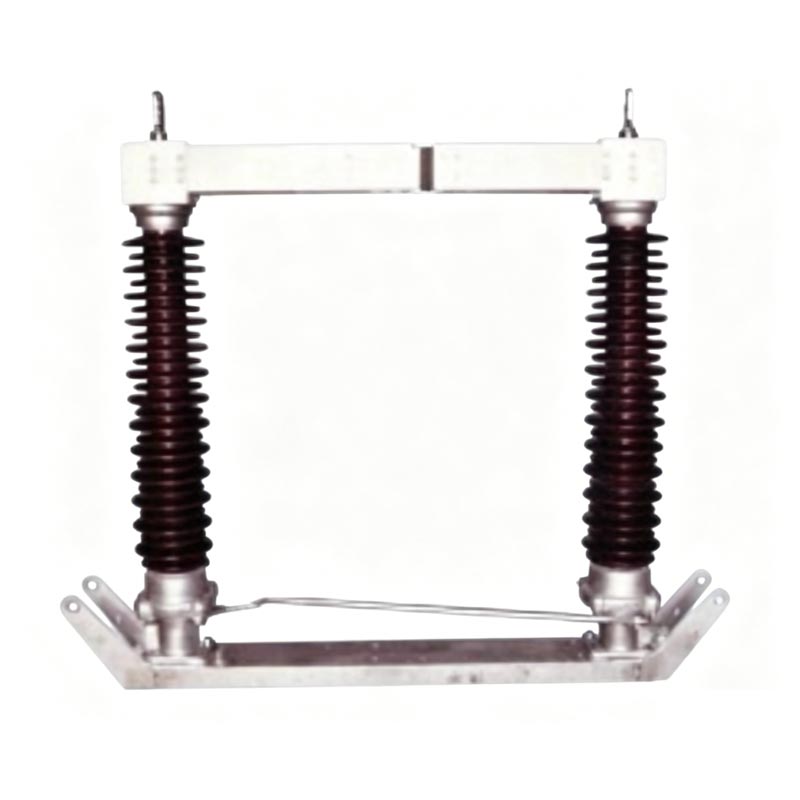

GW4 সিরিজ: ডাবল-পোস্ট ইনসুলেটর, অনুভূমিক ঘূর্ণায়মান, বাধা টাইপ
1. ডাবল-পোস্ট ইনসুলেটর স্ট্রাকচার, প্রতি ফেজে দুটি পোস্ট ইনসুলেটর অনুভূমিকভাবে 90° সিঙ্ক্রোনাসভাবে ঘোরে।
2. প্রধান পরিচিতিগুলি হল কেন্দ্র-ভাঙ্গা, রূপালী-ধাতুপট্টাবৃত তামার পরিচিতি, কম যোগাযোগ প্রতিরোধের, এবং ভাল পরিবাহিতা।
3. বেস হট-ডিপ গ্যালভানাইজড স্টিলের তৈরি, সিল করা বিয়ারিং সহ, জারা-প্রতিরোধী এবং টেকসই।
4. GW4 সংযোগ বিচ্ছিন্ন সুইচ যান্ত্রিক সহ একতরফা বা দ্বি-পার্শ্বযুক্ত গ্রাউন্ডিং সুইচ দিয়ে সজ্জিত করা যেতে পারে
অপারেশনাল নিরাপত্তা নিশ্চিত করতে ইন্টারলকিং।
5. অপারেটিং মেকানিজম ম্যানুয়াল (CS14G, CS17G) বা বৈদ্যুতিক (CJ6B, CJ11, XCJ-I) হতে পারে।
| প্যারামিটার | স্পেসিফিকেশন |
| রেটেড ভোল্টেজ | 126kV (110kV সিস্টেম) |
| রেট ফ্রিকোয়েন্সি | 50Hz |
| রেট করা বর্তমান | 630A, 1250A, 1600A, 2000A, 2500A |
| রেট করা স্বল্প সময়ের বর্তমান প্রতিরোধ (1s) | 31.5kA, 40kA, 50kA |
| রেটেড পিক উইথস্ট্যান্ড কারেন্ট | 80kA, 100kA, 125kA |
| 1মিনিট ড্রাই এসি উইথস্ট্যান্ড ভোল্টেজ | - পৃথিবীতে: 140kV- বিরতি জুড়ে: 160kV |
| অপারেশন তাপমাত্রা | -40°C থেকে +40°C |
| উচ্চতা | ≤ 2000 মি |

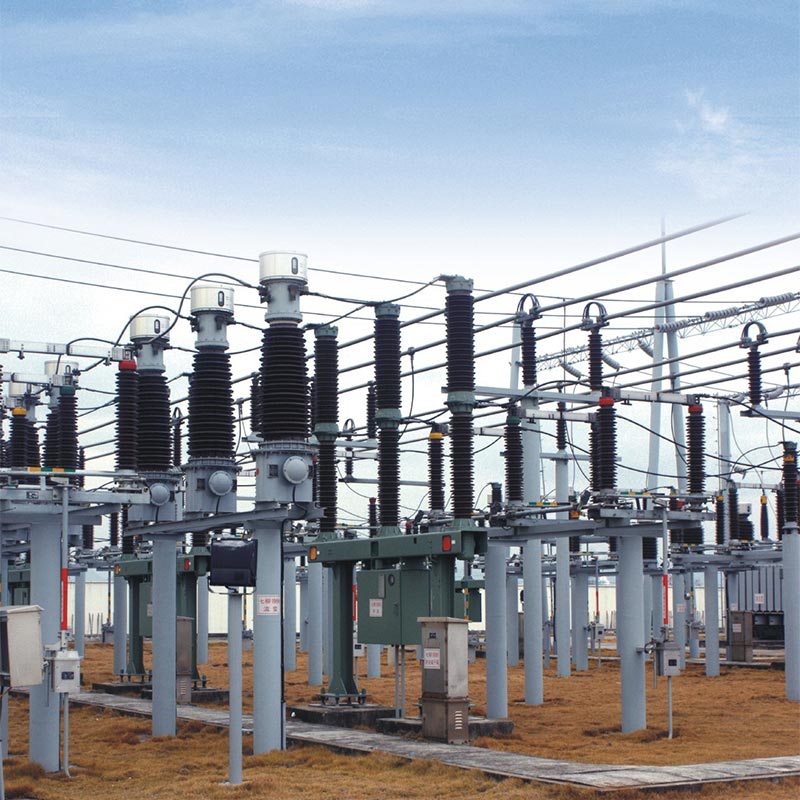

একটি 110kV... বায়ু বিদ্যুৎ সাবস্টেশন প্রকল্প
এই প্রকল্পটি উল্লেখযোগ্য তাপমাত্রার পার্থক্য সহ একটি উত্তর অঞ্চলে অবস্থিত, উচ্চ সরঞ্জাম প্রয়োজন নির্ভরযোগ্যতা এবং ঠান্ডা প্রতিরোধের। প্রকল্পটি বৈদ্যুতিক দিয়ে সজ্জিত একাধিক Usune GW4 সংযোগ বিচ্ছিন্ন সুইচ নির্বাচন করেছে মেকানিজম এবং ডবল পার্শ্বযুক্ত গ্রাউন্ডিং সুইচ। কমিশনিংয়ের পর থেকে বহু বছর ধরে, সরঞ্জামগুলি স্থিরভাবে কাজ করেছে, নির্ভরযোগ্য যান্ত্রিক ক্রিয়া এবং চমৎকার জারা প্রতিরোধের সাথে, কার্যকরভাবে সাবস্টেশন রক্ষণাবেক্ষণ সুরক্ষা নিশ্চিত করে এবং দৈনিক অপারেশন দক্ষতা, ব্যবহারকারীর কাছ থেকে উচ্চ প্রশংসা উপার্জন.
| আইটেম | ইউনিট | পরামিতি | |||||
| রেটেড ভোল্টেজ | কেভি | 40.5 | 72.5 | 126 | 145 | ||
| রেট নিরোধক স্তর | 1মিনিট পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ (কার্যকর মান) | মাটিতে | কেভি | 95 | 160 | 230 | 275 |
| ফ্র্যাকচার | কেভি | 118 | 200 | 230+70 | 275+85 | ||
| রেটেড বজ্রপাতের প্রবণতা কারেন্ট সহ্য করে (পিক) | মাটিতে | কেভি | 185 | 350 | 550 | 650 | |
| ফ্র্যাকচার | কেভি | 215 | 410 | 550+110 | 650+120 | ||
| রেট ফ্রিকোয়েন্সি | Hz | 50/60 | |||||
| রেট করা বর্তমান | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| রেট স্বল্প সময়ের বর্তমান সহ্য করা | kA | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| রেটেড পিক বর্তমান সহ্য করে | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| রেট শর্ট সার্কিট সময়কাল | ছুরি/তলোয়ার | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| রেট যান্ত্রিক টার্মিনাল লোড | অনুভূমিক এবং উল্লম্ব | N | 1250 | 1250 | 1250 | 1250 | |
| অনুভূমিক | N | 750 | 750 | 750 | 750 | ||
| উল্লম্ব বল | N | 1000 | 1000 | 1000 | 1000 | ||
| ক্রিপেজ দূরত্ব | মিমি | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| যান্ত্রিক জীবন | বার | 5000 | 5000 | 1000 | 5000 | ||
| মোটর অ্যাকচুয়েটর | মডেল | সিজে | সিজে | সিজে | সিজে | ||
| মোটর ভোল্টেজ | V | AC380, AC220, DC220, DC110 | |||||
| ভোল্টেজ নিয়ন্ত্রণ লুপ | V | AC380, AC220, DC220, DC110 | |||||
| পয়েন্ট, বন্ধ সময় | s | 7±1 | |||||
|
হিউম্যান অ্যাকচুয়েটর |
মডেল | CS14 CS17 | |||||
| ইলেক্ট্রোম্যাগনেটিক লক ভোল্টেজ | V | AC220, DC220, DC110 | |||||
• ইনসুলেটর: কোন ফাটল, ক্ষতি, বা ময়লা নেই।
• পরিচিতি: পরিষ্কার, সিলভার-ধাতুপট্টাবৃত পৃষ্ঠ অক্ষত।
• ফাস্টেনার: সমস্ত বোল্ট শক্ত করা হয়েছে।
• প্রক্রিয়া: মসৃণ ঘূর্ণন; চলন্ত অংশ লুব্রিকেট.
• অন্তরক উল্লম্বতা: শিমসের সাথে সামঞ্জস্য করুন (স্থান প্রতি সর্বোচ্চ 3 মিমি)।
• তিন-ফেজ সিঙ্ক্রোনাইজেশন: ক্র্যাঙ্ক-আর্ম এবং লিঙ্কেজ রডগুলি সামঞ্জস্য করুন।
• যোগাযোগের চাপ: সঠিক সন্নিবেশ এবং চাপ নিশ্চিত করুন।
• শুধুমাত্র কোন লোড অধীনে কাজ; সার্কিট ব্রেকার খোলা আছে তা নিশ্চিত করুন।
• ম্যানুয়াল অপারেশন: অপারেটিং হ্যান্ডেল ব্যবহার করুন; অতিরিক্ত বল এড়িয়ে চলুন।
• মোটর চালিত অপারেশন: স্থানীয়/রিমোট কন্ট্রোল ব্যবহার করুন; মনিটর অবস্থান।
• ইন্টারলক: ইন্টারলক করা থাকলে জোর করে অপারেশন করবেন না।
• পর্যায়ক্রমিক ওভারহল: প্রতি 1-2 বছর।
• পরিষ্কার অন্তরক এবং পরিচিতি; শিল্প ভ্যাসলিন প্রয়োগ করুন।
• বিয়ারিং এবং সংক্রমণ অংশ লুব্রিকেট.
• আলগা বোল্ট, জীর্ণ পরিচিতি, এবং ইনসুলেটর ক্ষতির জন্য পরীক্ষা করুন।
• শর্ট সার্কিটের পর: অবিলম্বে পরিদর্শন করুন।
• অপারেট করা যাবে না: ইন্টারলক, জ্যাম লিঙ্কেজ, বা মোটর ত্রুটি পরীক্ষা করুন।
• অ্যাসিঙ্ক্রোনাস পর্যায়গুলি: ক্রস-লিঙ্কেজ রডগুলি সামঞ্জস্য করুন।
• যোগাযোগ অতিরিক্ত গরম করা: পরিষ্কার এবং পুনরায় শক্ত করা; রূপালী প্রলেপ চেক করুন।
উত্তর: না। GW4 সংযোগ বিচ্ছিন্ন সুইচ শুধুমাত্র ভোল্টেজের অধীনে বিচ্ছিন্নকরণ এবং স্যুইচিং-এর জন্য উপযুক্ত, নো-লোড শর্তাবলী এটির চাপ-নির্বাপক ক্ষমতা নেই এবং লোডের অধীনে অপারেশন থেকে কঠোরভাবে নিষিদ্ধ। এটা একটি সার্কিট ব্রেকার সঙ্গে একযোগে ব্যবহার করা আবশ্যক.
উত্তর: যান্ত্রিক ইন্টারলক একটি নিরাপদ অপারেটিং ক্রম প্রয়োগ করে: প্রধান সুইচ খোলা → গ্রাউন্ডিং সুইচ বন্ধ; গ্রাউন্ডিং সুইচ খোলা → প্রধান সুইচ বন্ধ, ভুল কাজ রোধ করা এবং রক্ষণাবেক্ষণের নিরাপত্তা নিশ্চিত করা কর্মীদের
উত্তর: স্ট্যান্ডার্ড টাইপ ≤2000m উচ্চতা এবং -40℃ থেকে +40℃ তাপমাত্রা সহ পরিবেশের জন্য উপযুক্ত, যা বেশিরভাগ বহিরঙ্গন সাবস্টেশনের চাহিদা মেটাতে পারে; বিশেষ উচ্চ-উচ্চতা বা ভারী দূষিত এলাকার জন্য, চাঙ্গা অন্তরণ এবং বিরোধী জারা সমাধান কাস্টমাইজ করা যাবে.
