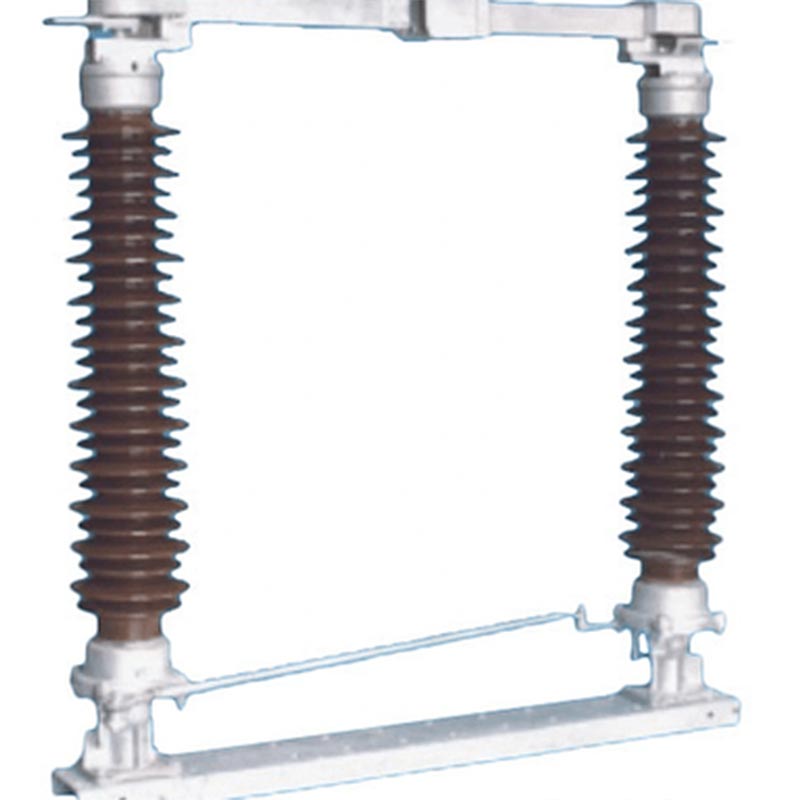

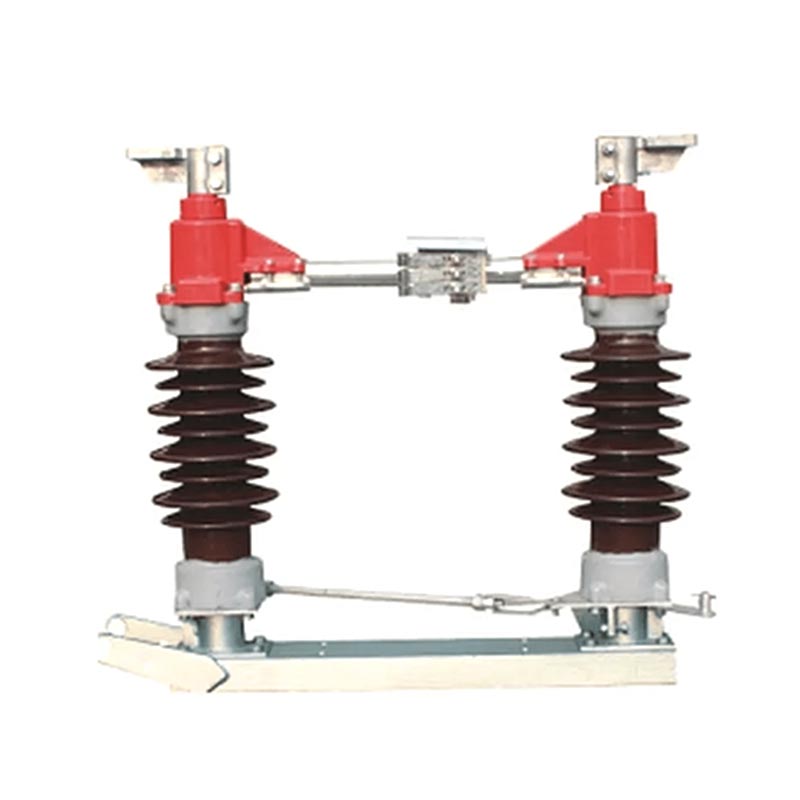

Usune GW4 সিরিজের আউটডোর সাবস্টেশন ডিসকানেক্টর সুইচ স্বাধীনভাবে বিকশিত একটি মূল পণ্য এবং Usune দ্বারা নির্মিত. এটি 50Hz এর রেটযুক্ত ফ্রিকোয়েন্সি এবং 35kV থেকে রেটেড ভোল্টেজ সহ এসি সার্কিটের জন্য উপযুক্ত 170kV। নো-লোড অবস্থায় সার্কিট খোলার এবং বন্ধ করার জন্য প্রাথমিকভাবে ব্যবহৃত, এটি একটি অপরিহার্য নিরাপত্তা পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমের উপাদান। এটি ডেরিভেটিভ পণ্যগুলির জন্য একটি মৌলিক ইউনিট হিসাবেও কাজ করতে পারে একই সিরিজে, বিভিন্ন প্রকল্পের চাহিদা মেটাতে শক্তিশালী প্রসারণযোগ্যতা প্রদান করে।
আউটডোর সাবস্টেশন সংযোগ বিচ্ছিন্ন সুইচ একটি অনুভূমিক ঘূর্ণমান সুইচিং কাঠামো গ্রহণ করে, যা স্থিতিশীল বৈশিষ্ট্যযুক্ত যান্ত্রিক কর্মক্ষমতা, উচ্চ নিরোধক স্তর, শক্তিশালী দূষণ প্রতিরোধের, এবং সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ এটি কার্যকরভাবে বিদ্যুৎ সরবরাহকে বিচ্ছিন্ন করে, বৈদ্যুতিক সরঞ্জাম রক্ষণাবেক্ষণের নিরাপত্তা নিশ্চিত করে এবং নো-লোড স্যুইচিং ক্রিয়াকলাপগুলি সম্পূর্ণ করে, এটিকে বিভিন্ন কঠোর বহিরঙ্গন পরিবেশের জন্য উপযুক্ত করে তোলে যেমন উচ্চ উচ্চতা, নিম্ন তাপমাত্রা এবং ভারী দূষণ।
1. পাওয়ার আইসোলেশন: রক্ষণাবেক্ষণের নিরাপত্তা নিশ্চিত করে কার্যকরীভাবে পাওয়ার গ্রিড থেকে সরঞ্জামগুলি সংযোগ বিচ্ছিন্ন করে
কর্মী এবং সরঞ্জাম;
2. দীর্ঘমেয়াদী লোড ক্ষমতা: অবিচ্ছিন্ন শক্তি নিশ্চিত করে বর্ধিত সময়ের জন্য স্থিরভাবে রেটেড লোড কারেন্ট বহন করতে পারে
সরবরাহ
3. নো-লোড সুইচিং: আনলোড করা লাইন এবং ট্রান্সফরমারগুলির নো-লোড সুইচিং, সেইসাথে বাসবার সুইচিং সম্পূর্ণ করে
অপারেশন, পাওয়ার গ্রিডের নমনীয় সমন্বয় চাহিদা মেটানো;
4. গ্রাউন্ডিং সুরক্ষা: নির্ভরযোগ্য সার্কিট গ্রাউন্ডিং অর্জনের জন্য প্রয়োজন অনুসারে একটি গ্রাউন্ডিং সুইচ দিয়ে কনফিগার করা যেতে পারে,
আরো উন্নত অপারেশনাল নিরাপত্তা.
পণ্যের গুণমান এবং কর্মক্ষম নিরাপত্তা নিশ্চিত করতে, Usune GW4 সিরিজ কঠোরভাবে আন্তর্জাতিক মেনে চলে IEC 62271-102 "হাই ভোল্টেজ এসি ডিসকানেক্ট সুইচ এবং গ্রাউন্ডিং সুইচ" সহ প্রামাণিক মান IEC 60694 "উচ্চ ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য সাধারণ প্রযুক্তিগত শর্তাবলী"। কারখানাটি বাস্তবায়ন করে ক কঠোর মান পরিদর্শন প্রক্রিয়া। প্রতিটি পণ্য ছাড়ার আগে ব্যাপক কর্মক্ষমতা পরীক্ষার মধ্য দিয়ে যায় সমস্ত পরামিতি মান প্রয়োজনীয়তা পূরণ নিশ্চিত করতে কারখানা.
পণ্য প্রযুক্তিগত পরামিতি Usune GW4 সিরিজে একাধিক মডেল রয়েছে যেমন GW4(A)-35(D)(W), GW4(A)-126(D)(W), এবং GW4(A)-170(D)(W), রেটেড স্রোত সহ 630A থেকে 2500A পর্যন্ত, বিভিন্ন ভোল্টেজ লেভেল এবং লোডের জন্য উপযুক্ত দৃশ্যকল্প মূল প্রযুক্তিগত পরামিতি (মূল সূচক) নিম্নরূপ:
| মডেল সিরিজ | রেটেড ভোল্টেজ (kV) | রেট করা বর্তমান (A) | রেট করা স্বল্প-সময় বর্তমান প্রতিরোধ (kA/s) | বজ্রপাত প্রতিরোধ ভোল্টেজ (kV) | প্রধান সার্কিট প্রতিরোধ (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
এছাড়াও, পণ্যগুলি CS11, CS17D, এবং CS14G ম্যানুয়াল অপারেটিং মেকানিজম এবং CJ2 ইলেকট্রিক দিয়ে সজ্জিত অপারেটিং প্রক্রিয়া অক্জিলিয়ারী সুইচ কনফিগারেশনগুলি নিশ্চিত করার জন্য প্রক্রিয়ার ধরন অনুযায়ী অপ্টিমাইজ করা হয় নমনীয় এবং নির্ভরযোগ্য অপারেশন।
ডাবল-সিল করা নকশা, শ্যাফ্ট সমাবেশ দুটি রেডিয়াল বল বিয়ারিং দ্বারা সমর্থিত, কার্যকরভাবে প্রতিরোধ করে আর্দ্রতা, ধুলো এবং ক্ষতিকারক গ্যাসের অনুপ্রবেশ।
মধ্যবর্তী পরিচিতি একটি স্ব-অভিনয় যোগাযোগের আঙুল ব্যবহার করে, একটি বসন্তের প্রয়োজনীয়তা দূর করে। এটি তার নিজের উপর নির্ভর করে স্থিতিস্থাপক যোগাযোগ নিশ্চিত করা এবং রক্ষণাবেক্ষণের খরচ কমানো।
প্রধান পরিবাহী সার্কিট এবং গ্রাউন্ডিং সুইচ একটি ইন্টারলকিং মেকানিজম দিয়ে সজ্জিত, নিশ্চিত করে যে প্রধান সার্কিট বন্ধ হলে গ্রাউন্ডিং সুইচ বন্ধ হতে পারে না, এবং এর বিপরীতে, ভুল অপারেশন প্রতিরোধ করে।
বহির্গামী বেসের ভিতরে নমনীয় সংযোগটি পরিবাহী রড এবং টার্মিনাল প্লেটের সাথে দৃঢ়ভাবে স্থির করা হয়েছে। তেল মুক্ত স্ব-তৈলাক্ত বিয়ারিংগুলি মসৃণ ঘূর্ণন নিশ্চিত করে এবং পরিষেবা জীবন প্রসারিত করে।
উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম ডিজাইনে বহু বছরের অভিজ্ঞতা সহ Usune-এর একটি পেশাদার R&D দল রয়েছে। দ GW4 সিরিজ পরিবাহী উপাদান গঠন একটি জাতীয় ইউটিলিটি মডেল পেটেন্ট প্রাপ্ত হয়েছে. কন্টাক্ট আঙুল একটি ব্যবহার করে উচ্চ শক্তি, উচ্চ পরিবাহিতা এবং উচ্চ স্থিতিস্থাপকতা সহ নতুন উপাদান, বসন্তের ক্ষয়ের মতো সমস্যাগুলি এড়ানো, তাপ অ্যানিলিংয়ের কারণে ক্ল্যাম্পিং শক্তি হ্রাস, এবং যোগাযোগ প্রতিরোধের বৃদ্ধি।
GW4 সিরিজ পরিপক্ক উৎপাদন প্রযুক্তি এবং স্থিতিশীল কর্মক্ষমতা সহ বহু বছর ধরে বাজারে রয়েছে। ঘূর্ণায়মান উপাদানগুলি একটি রক্ষণাবেক্ষণ-মুক্ত নকশা বৈশিষ্ট্যযুক্ত, এবং ট্রান্সমিশন অংশগুলি পেয়ার করা স্টেইনলেস স্টিল পিন ব্যবহার করে মলিবডেনাম ডিসালফাইডযুক্ত নাইলন বুশিং সহ। ইস্পাত উপাদান মসৃণ নিশ্চিত করতে হট-ডিপ গ্যালভানাইজিং করা হয় অপারেশন এবং দীর্ঘমেয়াদী মরিচা প্রতিরোধ।
একজন পেশাদার প্রস্তুতকারক হিসাবে, Usune কঠোরভাবে তার উত্পাদন প্রক্রিয়াতে আন্তর্জাতিক মান মেনে চলে। দ কারখানাটি কাঁচামাল সংগ্রহ থেকে পুরো প্রক্রিয়াটি তত্ত্বাবধান করে একটি বিস্তৃত মান নিয়ন্ত্রণ ব্যবস্থার গর্ব করে পণ্য সমাবেশ এবং পরীক্ষার জন্য। পণ্যগুলি অসংখ্য প্রামাণিক পরীক্ষা এবং সার্টিফিকেশন পাস করেছে, এবং তাদের কর্মক্ষমতা শিল্প ব্যাপকভাবে স্বীকৃত হয়.
Usune গ্রাহক সন্তুষ্টিকে অগ্রাধিকার দেয়, ব্যাপক প্রাক-বিক্রয় পরামর্শ, ইনস্টলেশন নির্দেশিকা প্রদান করে এবং বিক্রয়োত্তর রক্ষণাবেক্ষণ পরিষেবা। পণ্য একটি দীর্ঘ সেবা জীবন এবং কম রক্ষণাবেক্ষণ খরচ, এবং কারখানা আছে গ্রাহক উদ্বেগ মোকাবেলা করার জন্য ব্যাপক বিক্রয়োত্তর সমর্থন প্রদান করে।
Usune GW4 সিরিজের আউটডোর সাবস্টেশন ডিসকানেক্টর সুইচটি কঠোর বহিরঙ্গন পরিবেশের জন্য ডিজাইন করা হয়েছে, প্রদর্শনী শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা। অপারেটিং শর্তাবলী নিম্নলিখিত প্রয়োজনীয়তা পূরণ করতে হবে: উচ্চতা অতিক্রম না 2000 মি; পরিবেষ্টিত তাপমাত্রা -40℃ থেকে +40℃; বাতাসের গতি 34মি/সেকেন্ডের বেশি নয়; ভূমিকম্পের তীব্রতা 8 ডিগ্রির বেশি নয়; আইসিং বেধ 10 মিমি অতিক্রম না; ভারী ধুলোর অনুপস্থিতি, রাসায়নিক ক্ষয়, শক্তিশালী কম্পন এবং দাহ্য/বিস্ফোরক বিপদ; এবং একটি স্তর ইনস্টলেশন ভিত্তি। যদি ব্যবহারকারীর অ্যাপ্লিকেশন পরিবেশ অতিক্রম করে উপরের প্রয়োজনীয়তা, একটি কাস্টমাইজড সমাধান Usune সঙ্গে আলোচনা করা যেতে পারে.

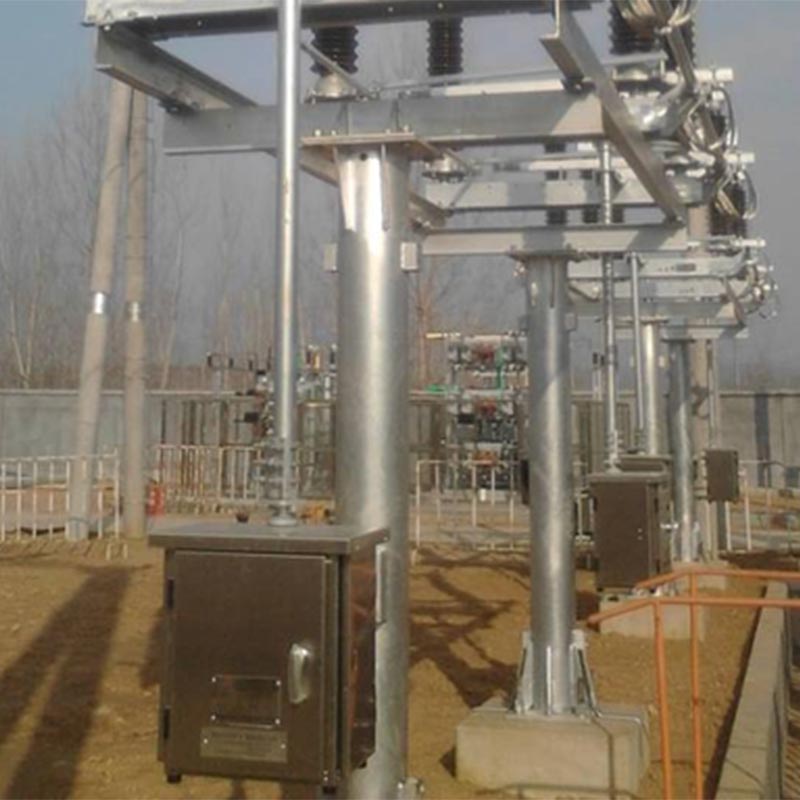

প্রকল্পের নাম: উত্তর চীনে 110kV আউটডোর সাবস্টেশন সংস্কার প্রকল্প
প্রকল্পের পটভূমি: এই সাবস্টেশনটি একটি উত্তর চীনের শহরে অবস্থিত, তীব্র শীতের সম্মুখীন হয় (সর্বনিম্ন তাপমাত্রা -35℃) এবং ঘন ঘন শক্তিশালী বাতাস। মূল সংযোগ বিচ্ছিন্ন সুইচ দুর্বল নিম্ন-তাপমাত্রার কারণে ভুগছে প্রতিরোধ, অস্থির অপারেশন, এবং উচ্চ রক্ষণাবেক্ষণ খরচ। ব্যাপক তুলনা করার পর, প্রকল্প দল Usune GW4-126(D)(W)/1250 আউটডোর সাবস্টেশন সংযোগ বিচ্ছিন্ন সুইচ নির্বাচন করেছে৷ Usune একটি সম্পূর্ণ পণ্য প্রদান স্যুট এবং ইনস্টলেশন নির্দেশিকা পরিষেবা।
আবেদনের ফলাফল: পণ্যটি কমিশন করার পর 3 বছর ধরে স্থিরভাবে কাজ করেছে, চমৎকার প্রদর্শন করছে নিম্ন-তাপমাত্রা প্রতিরোধের এবং বায়ু প্রতিরোধের। এর খোলার এবং বন্ধের ক্রিয়াকলাপগুলি নমনীয় এবং নির্ভরযোগ্য। দ স্ব-পরিষ্কার যোগাযোগ ফাংশন কার্যকরভাবে ধুলো এবং তুষার জমে যোগাযোগের ব্যর্থতা প্রতিরোধ করে এবং রক্ষণাবেক্ষণ-মুক্ত নকশা সাবস্টেশনের দৈনিক রক্ষণাবেক্ষণের কাজের চাপ কমায়। প্রকল্পের মালিক অত্যন্ত Usune পণ্যের কর্মক্ষমতা এবং বিক্রয়োত্তর পরিষেবা স্বীকৃতি দেয় এবং একটি দীর্ঘমেয়াদী সহযোগিতা স্বাক্ষর করেছে Usune এর সাথে চুক্তি, এটিকে পরবর্তী সাবস্টেশন সংস্কার প্রকল্পের জন্য মনোনীত প্রস্তুতকারক হিসাবে মনোনীত করে।
A1: প্রথমে, সংযোগকারী রড বিকৃত কিনা, জয়েন্টটি আলগা কিনা, এবং বাতা আলগা বা স্খলন হয়. একটি বিকৃত সংযোগকারী রড প্রতিস্থাপন করা প্রয়োজন; আলগা জয়েন্টগুলোতে এবং clamps করা প্রয়োজন ম্যানুয়ালটিতে উল্লেখিত টর্ক অনুযায়ী টর্ক রেঞ্চ দিয়ে শক্ত করা হয়েছে (সারণী 5 পড়ুন)। ম্যানুয়াল হলে অপারেশন টর্ক উল্লেখযোগ্যভাবে বৃদ্ধি পায়, এটি ঘূর্ণায়মান অংশগুলিতে শুকিয়ে যাওয়া লুব্রিকেন্ট বা মরিচা পড়ার কারণে হতে পারে খাদ পিন। মসৃণ অপারেশন নিশ্চিত করতে ঘূর্ণায়মান অংশগুলি পরিষ্কার এবং লুব্রিকেট করুন।
A2: পণ্যটি রক্ষণাবেক্ষণ-মুক্ত করার জন্য ডিজাইন করা হয়েছে, তবে নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণ নিশ্চিত করার জন্য সুপারিশ করা হয় দীর্ঘমেয়াদী স্থিতিশীল অপারেশন: প্রতি 2 বছরে একটি সাধারণ অন-সাইট পরিদর্শন করা উচিত; যখন সেবার বাইরে, রক্ষণাবেক্ষণ প্রতি 5 বছর বা প্রতি 2000 অপারেশন সঞ্চালিত করা উচিত; একটি প্রধান ওভারহল প্রতি সঞ্চালিত করা উচিত 10 বছর বা প্রতি 5000 অপারেশন। মূল রক্ষণাবেক্ষণ পয়েন্টগুলির মধ্যে রয়েছে: যান্ত্রিক অংশগুলির অখণ্ডতা পরীক্ষা করা এবং ইনসুলেটর, প্রধান পরিবাহী সার্কিটের প্রতিরোধের পরিমাপ করা, বোল্টের শক্ততা পরীক্ষা করা এবং পরীক্ষা করা অক্জিলিয়ারী সুইচ এবং ইন্টারলকিং বৈদ্যুতিক উপাদানগুলির অপারেটিং অবস্থা।
1. পণ্য সরবরাহের সম্পূর্ণতা: প্রতিটি Usune GW4 সিরিজের সংযোগ বিচ্ছিন্ন সুইচ এবং গ্রাউন্ডিং সুইচ পাঠানো হয় ইনস্টলেশন আনুষাঙ্গিক এবং অপারেটিং মেকানিজম ব্যবহারকারীর দ্বারা নির্দেশিত পণ্যের শংসাপত্র সহ, ইনস্টলেশন এবং অপারেশন ম্যানুয়াল, এবং মসৃণ ইনস্টলেশন এবং ব্যবহার নিশ্চিত করতে আনুষঙ্গিক তালিকা।
2. অর্ডার করার নির্দেশাবলী অর্ডার করার সময়, অনুগ্রহ করে উল্লেখ করুন: পণ্যের মডেল, নাম, রেট করা বর্তমান, রেট করা ভোল্টেজ, একটি কিনা গ্রাউন্ডিং সুইচ কনফিগার করা হয়েছে (একক গ্রাউন্ডিং/ডাবল গ্রাউন্ডিং); অপারেটিং এর প্রকার, মডেল এবং নাম প্রক্রিয়া; ইলেক্ট্রোম্যাগনেটিক লকের পাওয়ার সাপ্লাই এবং ভোল্টেজ রেটিং (যদি থাকে); মডেল এবং নিয়ন্ত্রণ ভোল্টেজ বৈদ্যুতিক অপারেটিং প্রক্রিয়া (যদি থাকে)। যদি বিশেষ প্রযুক্তিগত নথি বা ইনস্টলেশন আনুষাঙ্গিক প্রয়োজন হয়, অর্ডার করার সময় দয়া করে উল্লেখ করুন।
1. আঙুল স্পর্শ বেস
2. আঙুল স্পর্শ
3. চৌম্বক লক প্লেট
4. বোল্ট
5. যোগাযোগ
চিত্র 2 প্রভাবশালী বৈদ্যুতিক যোগাযোগ বিন্দুর পরিকল্পিত চিত্র
1. স্থল ছুরি স্ট্যাটিক যোগাযোগ মাথা
2. যোগাযোগের আঙুল
3. পজিশনিং প্লেট
4. স্থল ছুরি টিউব
চিত্র 3 গ্রাউন্ডিং টিউব এবং পজিশনিং প্লেটের অবস্থানের পরিকল্পিত চিত্র
চিত্র 4 উত্তোলন চিত্র
