110kv 1250a 2000a সংযোগ বিচ্ছিন্ন সুইচ

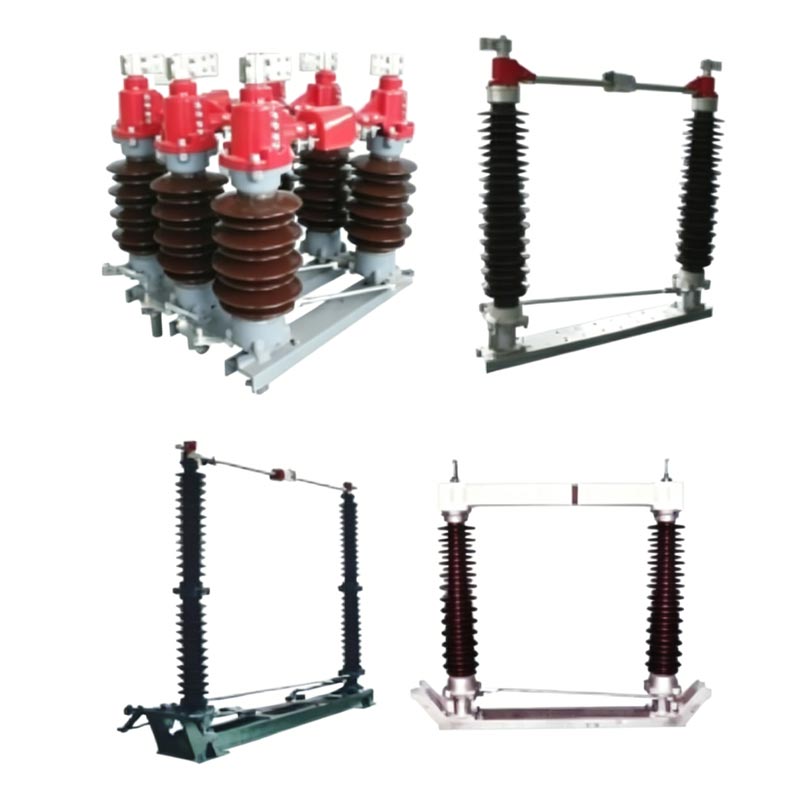

110kV 1250A 2000A ডিসকানেক্টর সুইচ হল একটি তিন-ফেজ এসি 50Hz আউটডোর হাই-ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতি 126kV (110kV স্তর) এর রেটেড ভোল্টেজ এবং 1250A/2000A রেট করা বর্তমান। এটি প্রধানত খোলা এবং বন্ধ করার জন্য ব্যবহৃত হয় নো-লোড অবস্থার অধীনে অপারেশন, নির্ভরযোগ্যভাবে লাইভ লাইন থেকে রক্ষণাবেক্ষণ সরঞ্জাম বিচ্ছিন্ন করা এবং একটি পরিষ্কারভাবে গঠন করা দৃশ্যমান বিরতি।

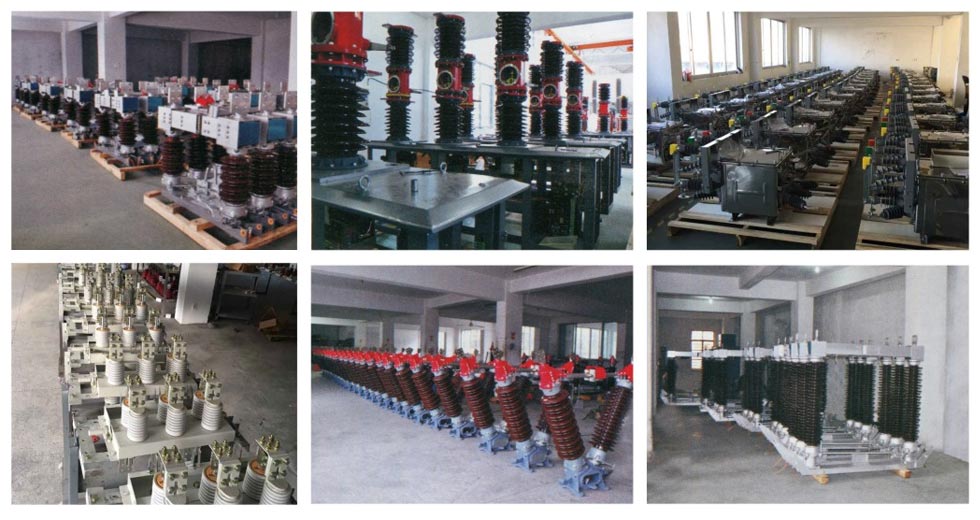

Usune, R&D এবং উচ্চ-ভোল্টেজ সুইচগিয়ার তৈরিতে বিশেষজ্ঞ একটি পেশাদার কারখানা হিসাবে, অফার করে 110kV প্রধান ট্রান্সমিশন সাবস্টেশনের জন্য পণ্য, পাওয়ার গ্রিডের নিরাপদ অপারেশনের প্রয়োজনীয়তা পূরণ করে।

কাঠামোগত বৈশিষ্ট্য

1. ডাবল-কলাম অনুভূমিক ঘূর্ণন কাঠামো

প্রতিটি ধাপে দুটি উত্তাপযুক্ত কলাম রয়েছে যা খোলা এবং বন্ধ করার জন্য সিঙ্ক্রোনাসভাবে 90° অনুভূমিকভাবে ঘোরে; দ বেসটি সিল করা বিয়ারিং সহ হট-ডিপ গ্যালভানাইজড স্টিলের তৈরি, এটিকে জারা-প্রতিরোধী এবং টেকসই করে তোলে।

2. উচ্চ পরিবাহিতা যোগাযোগ সিস্টেম

110kV 1250A 2000A ডিসকানেক্টর সুইচের স্প্লিট-টাইপ প্রধান পরিচিতিগুলি সিলভার-প্লেটেড কপার দিয়ে তৈরি, ফলে কম যোগাযোগ প্রতিরোধের, উচ্চ বর্তমান বহন ক্ষমতা, এবং দীর্ঘমেয়াদী অপারেশন সময় ন্যূনতম অতিরিক্ত উত্তাপ.

3. ঐচ্ছিক গ্রাউন্ডিং সুইচ এবং ইন্টারলক

গ্রাউন্ডিং সুইচ সহ মডেলগুলি নির্ভরযোগ্য যান্ত্রিক ইন্টারলক দিয়ে সজ্জিত, কঠোরভাবে এর ক্রম অনুসরণ করে "প্রধান সুইচ খোলা → গ্রাউন্ডিং সুইচ বন্ধ; গ্রাউন্ডিং সুইচ খোলা → প্রধান সুইচ বন্ধ," কার্যকরভাবে প্রতিরোধ করা ভুল অপারেশন

4. নমনীয় অপারেটিং মেকানিজম

CS14G বা CS17G ম্যানুয়াল মেকানিজম, অথবা CJ6B বা CJ11 ইলেকট্রিক মেকানিজমের সাথে কনফিগার করা যেতে পারে, স্থানীয় এবং সমর্থন করে রিমোট কন্ট্রোল

প্রধান প্রযুক্তিগত পরামিতি

আবেদনের সুবিধা

1. উচ্চ নির্ভরযোগ্যতা

- পণ্যের সামঞ্জস্য নিশ্চিত করতে উন্নত উত্পাদন সরঞ্জাম এবং কঠোর পরীক্ষার পদ্ধতি ব্যবহার করে তৈরি করা হয়েছে স্থিতিশীলতা
- স্ট্যান্ডার্ড উচ্চ মানের উপকরণ এবং সূক্ষ্ম কারুশিল্প পণ্যের মানের জন্য একটি শক্ত ভিত্তি স্থাপন করে।
- একটি ব্যাপক গুণমান ব্যবস্থাপনা সিস্টেম কাঁচামাল গুদামজাতকরণ থেকে সমগ্র উত্পাদন প্রক্রিয়াকে কভার করে সমাপ্ত পণ্য বিতরণ।

2. ব্যাপক পরিবেশগত অভিযোজনযোগ্যতা

- স্ট্যান্ডার্ড মডেলগুলি -40 ℃ থেকে +40 ℃ তাপমাত্রার পরিসরে স্থিরভাবে কাজ করতে পারে, বেশিরভাগ অঞ্চলের জন্য উপযুক্ত।
- দূষণ-প্রতিরোধী টাইপ (GW4-126W) বর্ধিত নিরোধক বৈশিষ্ট্য, এটি ভারী দূষিত এলাকার জন্য আদর্শ করে তোলে যেমন উপকূলীয় অঞ্চল, শিল্প এলাকা, বা উচ্চ ধুলো, লবণ স্প্রে, বা রাসায়নিক ক্ষয়যুক্ত এলাকা।
- এটি তীব্র বাতাস, ভারী বৃষ্টি এবং তুষারঝড়ের মতো তীব্র আবহাওয়া সহ্য করতে পারে।

3. নিরাপদ এবং সুবিধাজনক অপারেশন

- একটি স্পষ্ট যান্ত্রিক ইন্টারলকিং প্রক্রিয়া কার্যকরভাবে ভুল কাজ প্রতিরোধ করে, কর্মীদের নিরাপত্তা নিশ্চিত করে এবং সরঞ্জাম
- 110kV 1250A 2000A ডিসকানেক্টর সুইচের একটি কমপ্যাক্ট কাঠামো রয়েছে, এটি তৈরি করতে সামান্য ইনস্টলেশন স্থান প্রয়োজন ইনস্টল করা, সামঞ্জস্য করা এবং বজায় রাখা সহজ।
- দৃশ্যমান ব্রেকপয়েন্ট রক্ষণাবেক্ষণ ক্রিয়াকলাপের জন্য স্বজ্ঞাত নিরাপত্তা নিশ্চিত করে।

ব্যবহারিক আবেদন মামলা

1. কেস স্টাডি: দক্ষিণ-পূর্ব উপকূলীয় এলাকায় 110kV উইন্ড ফার্ম সাবস্টেশন

2. প্রকল্পের পটভূমি: চীনের দক্ষিণ-পূর্ব উপকূলীয় এলাকায় অবস্থিত একটি 110kV বায়ু খামার, উচ্চ লবণের এলাকা স্প্রে ঘনত্ব, উচ্চ আর্দ্রতা, এবং গুরুতর দূষণ।

3. ফলিত পণ্য: Usune GW4-126W 2000A দূষণ বিরোধী সংযোগ বিচ্ছিন্ন সুইচ (12 সেট)

4. বাস্তবায়ন ফলাফল:
- কঠোর উপকূলীয় লবণ স্প্রে পরিবেশের সাথে খাপ খাইয়ে কোনো ব্যর্থতা ছাড়াই 5 বছর ধরে সফলভাবে পরিচালিত।
- দূষণ বিরোধী যৌগিক নিরোধক চমৎকার নিরোধক কর্মক্ষমতা বজায় রাখে, কোন ক্রিপেজ স্রাব বা ছাড়াই দূষণ ফ্ল্যাশওভার
- রৌপ্য-ধাতুপট্টাবৃত পরিচিতিগুলি উজ্জ্বল ছিল, স্থিতিশীল যোগাযোগ প্রতিরোধের সাথে, এবং নীচে কোনও অতিরিক্ত গরম হয়নি দীর্ঘমেয়াদী 1800A অপারেটিং বর্তমান।

5. প্রজেক্ট ম্যানেজার প্রতিক্রিয়া: "Usune সংযোগ বিচ্ছিন্ন সুইচ চমৎকার দূষণ বিরোধী কর্মক্ষমতা প্রদর্শন করেছে, সম্পূর্ণরূপে উপকূলীয় বায়ু খামারগুলির কঠোর পরিবেশগত প্রয়োজনীয়তা পূরণ করা।"

প্রধান প্রযুক্তিগত পরামিতি

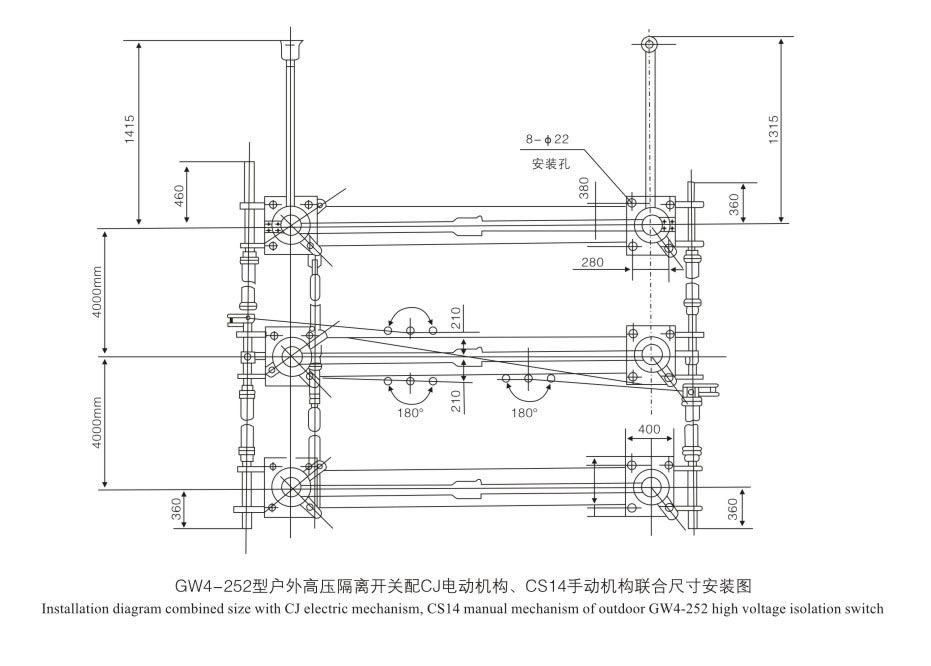

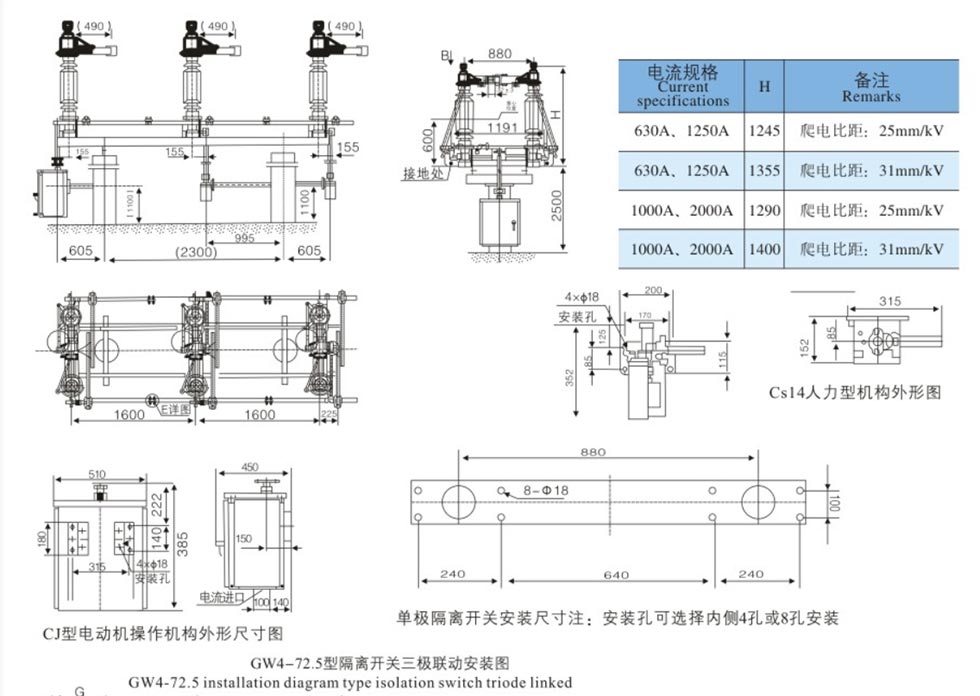

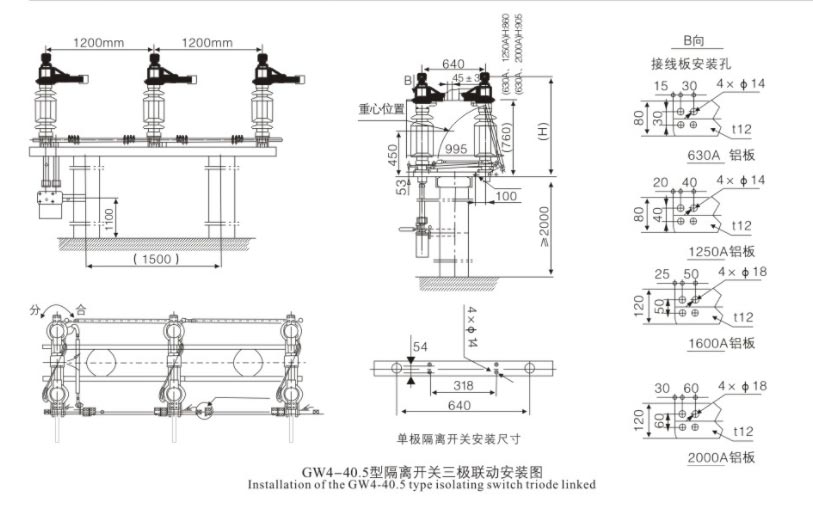

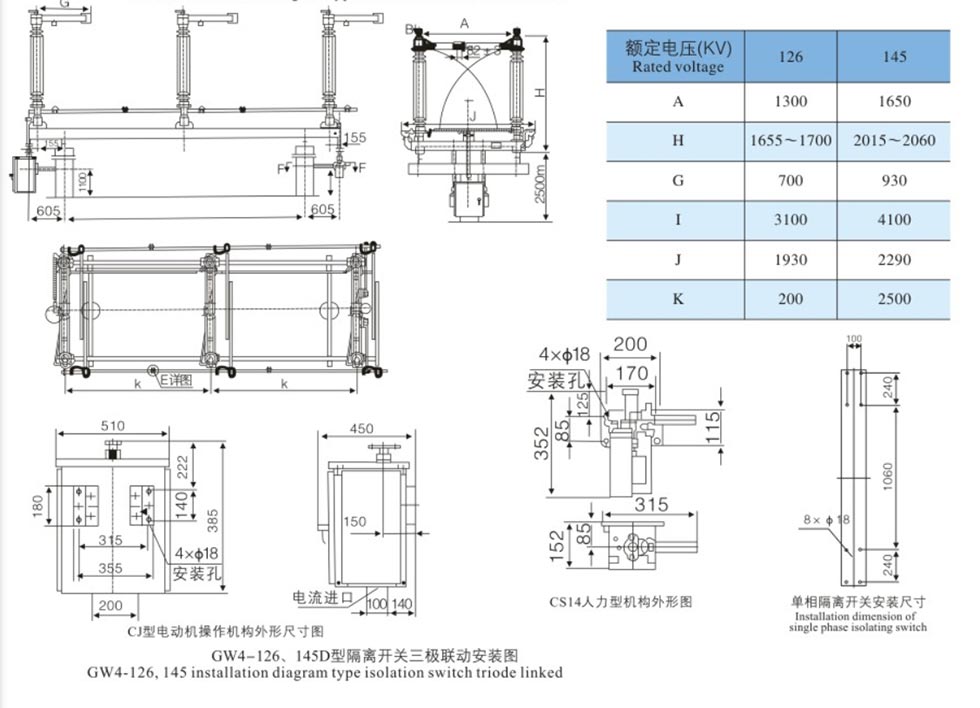

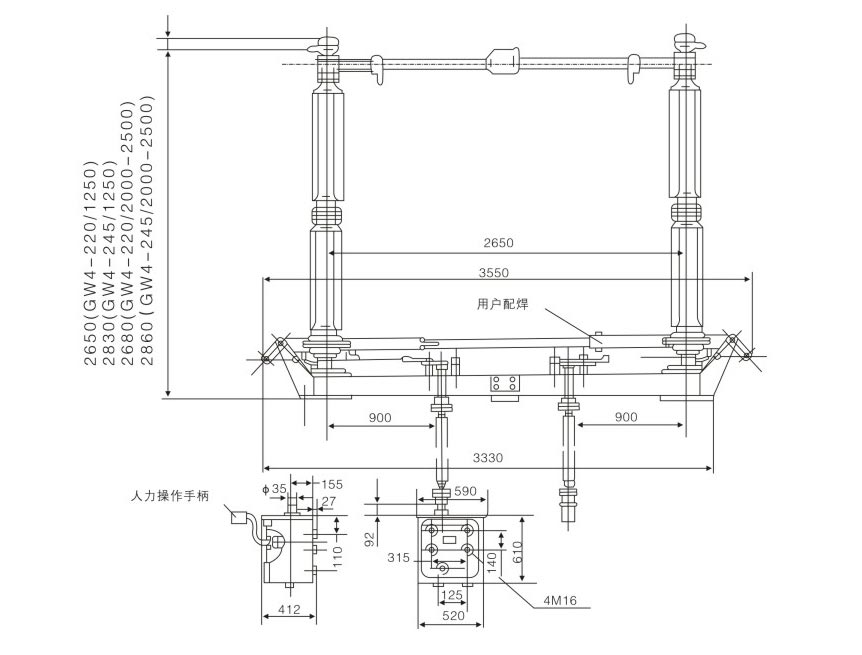

বাইরের মাত্রা

ইনস্টলেশন এবং কমিশনিং

1. ইনস্টলেশনের আগে পরিদর্শন

• ইনসুলেটর: কোন ফাটল, ক্ষতি, বা ময়লা নেই।
• পরিচিতি: পরিষ্কার, সিলভার-ধাতুপট্টাবৃত পৃষ্ঠ অক্ষত।
• ফাস্টেনার: সমস্ত বোল্ট শক্ত করা হয়েছে।
• প্রক্রিয়া: মসৃণ ঘূর্ণন; চলন্ত অংশ লুব্রিকেট.

2. সমন্বয়

• অন্তরক উল্লম্বতা: শিমসের সাথে সামঞ্জস্য করুন (স্থান প্রতি সর্বোচ্চ 3 মিমি)।
• তিন-ফেজ সিঙ্ক্রোনাইজেশন: ক্র্যাঙ্ক-আর্ম এবং লিঙ্কেজ রডগুলি সামঞ্জস্য করুন।
• যোগাযোগের চাপ: সঠিক সন্নিবেশ এবং চাপ নিশ্চিত করুন।

অপারেশন

• শুধুমাত্র কোন লোড অধীনে কাজ; সার্কিট ব্রেকার খোলা আছে তা নিশ্চিত করুন।
• ম্যানুয়াল অপারেশন: অপারেটিং হ্যান্ডেল ব্যবহার করুন; অতিরিক্ত বল এড়িয়ে চলুন।
• মোটর চালিত অপারেশন: স্থানীয়/রিমোট কন্ট্রোল ব্যবহার করুন; মনিটর অবস্থান।
• ইন্টারলক: ইন্টারলক করা থাকলে জোর করে অপারেশন করবেন না।

রক্ষণাবেক্ষণ

• পর্যায়ক্রমিক ওভারহল: প্রতি 1-2 বছর।
• পরিষ্কার অন্তরক এবং পরিচিতি; শিল্প ভ্যাসলিন প্রয়োগ করুন।
• বিয়ারিং এবং সংক্রমণ অংশ লুব্রিকেট.
• আলগা বোল্ট, জীর্ণ পরিচিতি, এবং ইনসুলেটর ক্ষতির জন্য পরীক্ষা করুন।
• শর্ট সার্কিটের পর: অবিলম্বে পরিদর্শন করুন।

ট্রাবলস্যুটিং

• অপারেট করা যাবে না: ইন্টারলক, জ্যাম লিঙ্কেজ, বা মোটর ত্রুটি পরীক্ষা করুন।
• অ্যাসিঙ্ক্রোনাস পর্যায়গুলি: ক্রস-লিঙ্কেজ রডগুলি সামঞ্জস্য করুন।
• যোগাযোগ অতিরিক্ত গরম করা: পরিষ্কার এবং পুনরায় শক্ত করা; রূপালী প্রলেপ চেক করুন।

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

FAQ

প্রশ্ন 1: 1250A এবং 2000A সংযোগ বিচ্ছিন্ন সুইচগুলির মধ্যে প্রধান পার্থক্যগুলি কী কী?

উত্তর: মূল পার্থক্য হল রেট করা বর্তমান বহন ক্ষমতা। 1250A মাঝারি-লোড 110kV এর জন্য উপযুক্ত সাবস্টেশন, যখন 2000A উচ্চ-কারেন্ট প্রধান ট্রান্সফরমার ইনকামিং এবং আউটগোয়িং সার্কিটের জন্য উপযুক্ত। দ গঠন, নিরোধক শ্রেণী, এবং ইনস্টলেশন মাত্রা মূলত একই।

প্রশ্ন 2: এই 110kV 1250A 2000A সংযোগ বিচ্ছিন্ন সুইচ কি উপকূলীয় বা অত্যন্ত দূষিত এলাকায় ব্যবহার করা যেতে পারে?

উঃ হ্যাঁ। 31.5 মিমি/কেভি ক্রিপেজ দূরত্ব সহ দূষণ বিরোধী (ডব্লিউ-টাইপ) পণ্য উপলব্ধ। তারা ব্যবহার করে দূষণ বিরোধী চীনামাটির বাসন অন্তরক বা যৌগিক নিরোধক, এবং লবণ স্প্রে এবং ধুলো ক্ষয় প্রতিরোধী।

প্রশ্ন 3: সরবরাহকারী হিসাবে, Usune কোন প্রযুক্তিগত সহায়তা প্রদান করতে পারে?

উত্তর: আমরা নির্বাচন সমাধান, ইনস্টলেশন অঙ্কন, অন-সাইট কমিশনিং নির্দেশিকা এবং বিনামূল্যে মেরামত প্রদান করতে পারি ওয়ারেন্টি সময়কালে পরিষেবা। বিদ্যুতের সময়ের প্রয়োজনীয়তা মেটাতে স্ট্যান্ডার্ড মডেলগুলি দ্রুত সরবরাহ করা হয় গ্রিড প্রকল্প।
