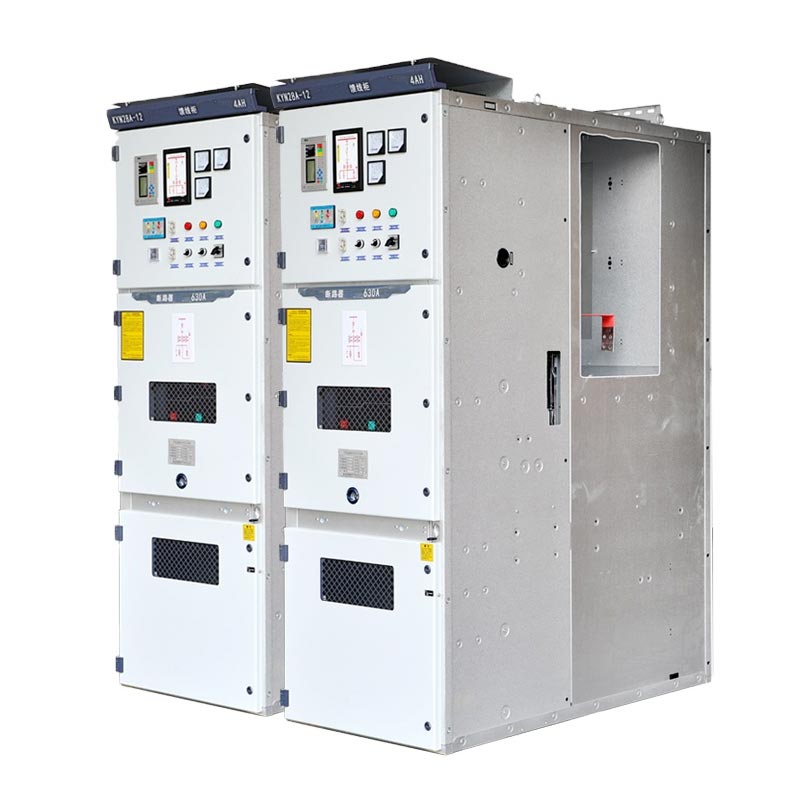

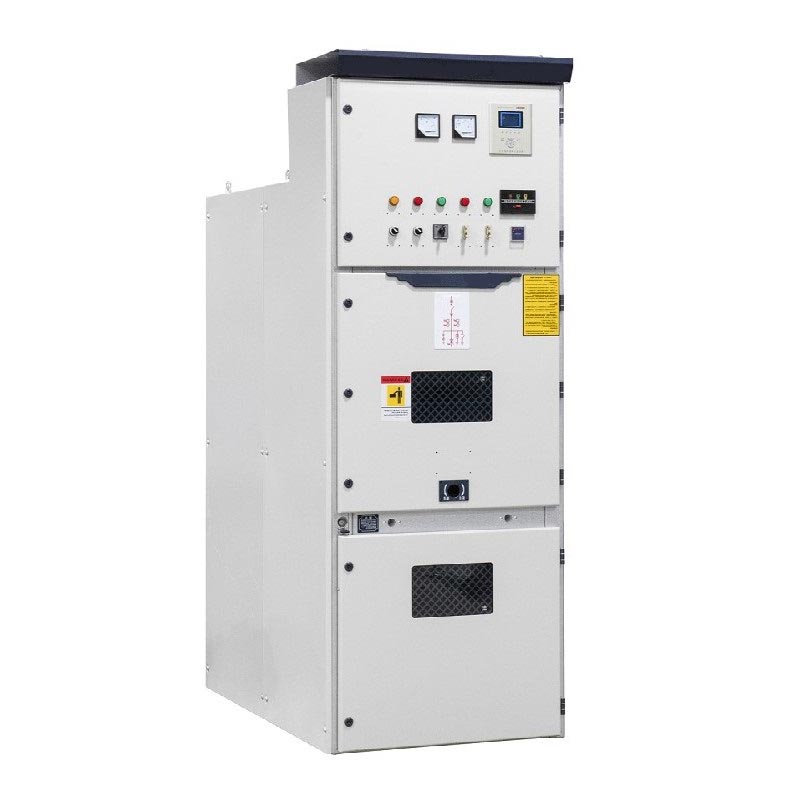

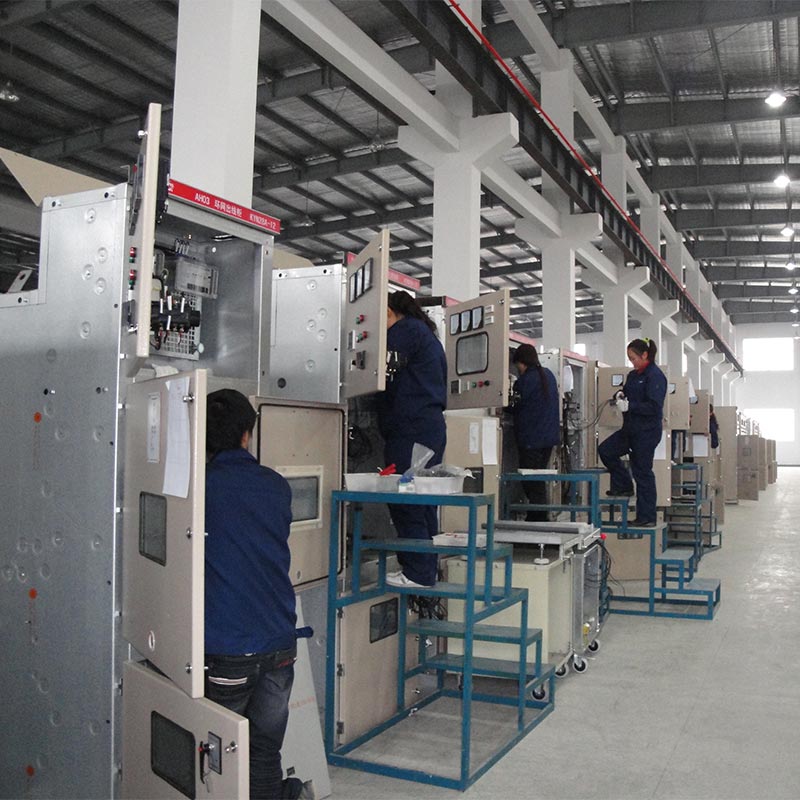

মাঝারি ভোল্টেজ 11kv ইনডোর Vcb প্যানেল

Usune মিডিয়াম ভোল্টেজ 11kV ইন্ডোর VCB প্যানেল (KYN28 সিরিজ) হল একটি সাঁজোয়া, প্রত্যাহারযোগ্য, ধাতব-ঘেরা সুইচগিয়ার মাঝারি-ভোল্টেজ পাওয়ার গ্রিডগুলির নিরাপদ এবং দক্ষ অভ্যর্থনা, বিতরণ, নিয়ন্ত্রণ এবং সুরক্ষার জন্য ডিজাইন করা হয়েছে। এটা পাওয়ার সিস্টেমের একটি মূল বন্টন ইউনিট, স্বাভাবিক এবং ত্রুটি উভয়ের অধীনে স্থিতিশীল সিস্টেম অপারেশন নিশ্চিত করে শর্তাবলী

- প্রযোজ্য সিস্টেম: 3.6～12kV / 24kV থ্রি-ফেজ AC 50/60Hz
- মান: IEC 62271-200, GB 3906, DL/T 404
- মূল কাঠামো: সাঁজোয়া ধাতু ঘের, অপসারণযোগ্য ট্রলি গঠন
- সুরক্ষা রেটিং: ক্যাবিনেট IP4X, অভ্যন্তরীণ IP2X

কম ভোল্টেজের সুইচগিয়ার

মাঝারি ভোল্টেজের সুইচগিয়ার

মডেল এবং প্রযুক্তিগত পরামিতি

1. মডেল সিরিজ

2. প্রধান প্রযুক্তিগত পরামিতি

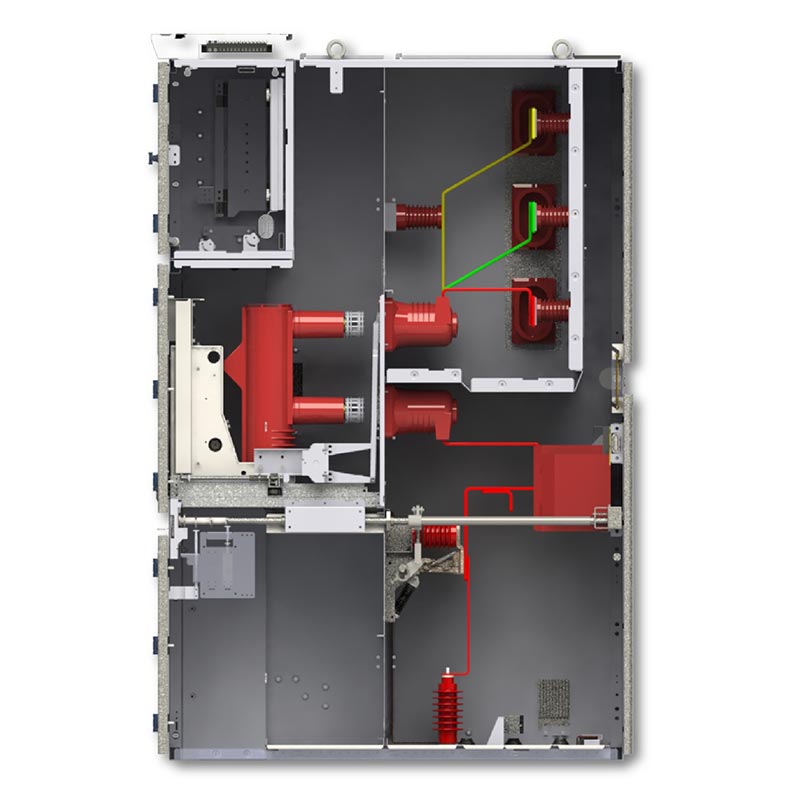

স্ট্রাকচার এবং কম্পার্টমেন্ট ডিজাইন

মাঝারি ভোল্টেজ 11kV ইনডোর ভিসিবি প্যানেলটি পাঁচটি স্বাধীন গ্রাউন্ডেড মেটাল বগি আলাদা করতে ইস্পাত প্লেট ব্যবহার করে, ফল্ট আর্কসের বিস্তারকে কার্যকরভাবে দমন করা এবং ব্যক্তিগত নিরাপত্তা নিশ্চিত করা:

1. সার্কিট ব্রেকার কম্পার্টমেন্ট: অন্তর্নির্মিত অপসারণযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার ট্রলি (VS1/ZN63A, VD4, ইত্যাদি), সজ্জিত যান্ত্রিক ইন্টারলকিং সহ, ট্রলিটিকে কাজ, পরীক্ষা এবং সংযোগ বিচ্ছিন্ন অবস্থানের মধ্যে স্যুইচ করার অনুমতি দেয়।

2. বাসবার বগি: প্রধান বাসবার এবং শাখা বাসবার রয়েছে, অন্যান্য বগি থেকে সম্পূর্ণ বিচ্ছিন্ন দোষ প্রচার প্রতিরোধ।

3. তারের বগি: বর্তমান ট্রান্সফরমার (CTs), ভোল্টেজ ট্রান্সফরমার (PTs), গ্রাউন্ডিং সুইচ দিয়ে সজ্জিত, তারের টার্মিনাল, এবং তারের সংযোগ এবং সুরক্ষার জন্য সার্জ অ্যারেস্টার।

4. কন্ট্রোল ইন্সট্রুমেন্ট কম্পার্টমেন্ট: ঘরের প্রতিরক্ষামূলক রিলে, যন্ত্র, কন্ট্রোল সুইচ, ইন্ডিকেটর লাইট এবং পর্যবেক্ষণ এবং অপারেশন জন্য সেকেন্ডারি সার্কিট.

5. চাপ ত্রাণ চ্যানেল: নিরাপদে চাপ এবং গ্যাস নির্গত করতে শীর্ষে একটি চাপ ত্রাণ যন্ত্রের বৈশিষ্ট্য রয়েছে অভ্যন্তরীণ ত্রুটির ক্ষেত্রে, ক্যাবিনেটের ক্ষতি এবং কর্মীদের আঘাত প্রতিরোধ করা।

মূল বৈশিষ্ট্য এবং সুবিধা

1. অপসারণযোগ্য হ্যান্ডকার্ট ডিজাইন: মাঝারি ভোল্টেজ 11kV ইনডোর ভিসিবি প্যানেল হ্যান্ডকার্ট সম্পূর্ণরূপে বিনিময়যোগ্য, অনুমতি দেয় একটি সম্পূর্ণ বাসবার বিভ্রাটের প্রয়োজন ছাড়াই দ্রুত পরিদর্শন এবং প্রতিস্থাপনের জন্য, উল্লেখযোগ্যভাবে ডাউনটাইম হ্রাস করে।
2. ব্যাপক ফাইভ-প্রিভেনশন মেকানিক্যাল ইন্টারলকিং:
- সার্কিট ব্রেকারগুলি দুর্ঘটনাক্রমে খোলা এবং বন্ধ হওয়া প্রতিরোধ করে
- লোডের নিচে সার্কিট ব্রেকার ট্রলি ঠেলে বা টানতে বাধা দেয়
- সক্রিয় থাকাকালীন গ্রাউন্ডিং সুইচটি দুর্ঘটনাক্রমে বন্ধ হওয়া রোধ করে
- গ্রাউন্ডিং সুইচটি যখন বন্ধ অবস্থায় থাকে তখন এটিকে শক্তিশালী করতে বাধা দেয়
- একটি শক্তিশালী বগিতে দুর্ঘটনাজনিত প্রবেশ রোধ করে

3. সম্পূর্ণরূপে আবদ্ধ স্বাধীন অংশগুলি: ধাতব পার্টিশনগুলি কার্যকরী এলাকাগুলিকে পৃথক করে, কার্যকরভাবে চাপকে দমন করে প্রচার এবং পারস্পরিক হস্তক্ষেপ।

4. ফ্রন্ট অপারেশন এবং রক্ষণাবেক্ষণ: সমস্ত অপারেশন এবং রক্ষণাবেক্ষণ ক্যাবিনেটের সামনে থেকে সম্পন্ন করা যেতে পারে, ইনস্টলেশন স্থান সংরক্ষণ।

5. উচ্চ নির্ভরযোগ্যতা এবং উচ্চ নিরাপত্তা: উচ্চ নিরোধক স্তর সহ আন্তর্জাতিক মূলধারার মান পূরণ করে এবং শক্তিশালী দোষ প্রতিরোধের।

6. মডুলার ডিজাইন: নমনীয়ভাবে একটি ইনকামিং লাইন ক্যাবিনেট, আউটগোয়িং লাইন ক্যাবিনেট, মিটারিং ক্যাবিনেট হিসাবে কনফিগার করা যেতে পারে, বাসবার বিভাগের ক্যাবিনেট, ইত্যাদি

প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প

1. ইনকামিং লাইন ক্যাবিনেট (পাওয়ার গ্রিড রিসেপশন)

2. আউটগোয়িং লাইন ক্যাবিনেট (লোড, মোটর এবং ট্রান্সফরমারগুলিতে পাওয়ার বিতরণ)

3. মোটর কন্ট্রোল ক্যাবিনেট (বড় মোটর স্টার্ট আপ, থামানো, এবং সুরক্ষা)

4. ট্রান্সফরমার ফিডার ক্যাবিনেট (ডিস্ট্রিবিউশন ট্রান্সফরমার সুরক্ষা)

5. বাসবার সেকশনিং ক্যাবিনেট (বাসবার সেকশনিং এবং স্বয়ংক্রিয় স্থানান্তর সুইচিং)

প্রকৃত আবেদন মামলা

কেস 1: জিয়াংসু প্রদেশের একটি বড় পেট্রোকেমিক্যাল ইন্ডাস্ট্রিয়াল পার্ক

প্রকল্পের চ্যালেঞ্জ: পেট্রোকেমিক্যাল প্ল্যান্টের বিদ্যুৎ সরবরাহের ধারাবাহিকতা, নিরাপত্তা এবং জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা রয়েছে ত্রুটি সহনশীলতা, দীর্ঘমেয়াদী স্থিতিশীল অপারেশন প্রয়োজন।
সমাধান: 36 Usune KYN28A-12 ভ্যাকুয়াম সার্কিট ব্রেকার ক্যাবিনেটগুলি সিস্টেম ইনকামিং এবং আউটগোয়িং লাইনের জন্য ব্যবহার করা হয়েছিল এবং বড় মোটর নিয়ন্ত্রণ।
অপারেটিং ফলাফল: বড় ত্রুটি ছাড়াই 8 বছরেরও বেশি সময় ধরে একটানা এবং স্থিতিশীল অপারেশন, কার্যকরভাবে অর্জন করা ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা, নিরবচ্ছিন্ন উত্পাদন নিশ্চিত করে।

কেস 2: ঝেজিয়াং প্রদেশের একটি বাণিজ্যিক কমপ্লেক্স

প্রকল্পের চ্যালেঞ্জ: উচ্চ-উত্থান বিল্ডিংয়ের পাওয়ার ডিস্ট্রিবিউশন রুমে সীমিত জায়গা, কমপ্যাক্ট, নিরাপদ এবং প্রয়োজন সহজে রক্ষণাবেক্ষণের সরঞ্জাম।
সমাধান: 22 Usune KYN28A-12 সুইচগিয়ার ইউনিট সামনের-অভিগম্য কাঠামোর সাথে কনফিগার করুন।
অপারেটিং ফলাফল: উচ্চ স্থান ব্যবহার, সুবিধাজনক রক্ষণাবেক্ষণ, এবং গুরুত্বপূর্ণ লোডগুলির জন্য নির্ভরযোগ্য সুরক্ষা যেমন যেমন বিল্ডিং আলো, এয়ার কন্ডিশনার, এবং অগ্নি সুরক্ষা।

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

FAQs

প্রশ্ন 1: KYN28A-12 এবং KYN28-24 এর মধ্যে পার্থক্য কী?

উত্তর: মূল পার্থক্য হল রেট করা ভোল্টেজ স্তর: KYN28A-12 12kV (10kV ক্লাস) সিস্টেমের জন্য উপযুক্ত, যখন KYN28-24 24kV (20kV ক্লাস) সিস্টেমের জন্য উপযুক্ত। উভয়ই তাদের নিজ নিজ ভোল্টেজের মাত্রা অনুযায়ী ডিজাইন করা হয়েছে নিরোধক দূরত্ব, নিরোধক উপাদান নির্বাচন, এবং অভ্যন্তরীণ উপাদান রেট পরামিতি পরিপ্রেক্ষিতে।

প্রশ্ন 2: Usune কি রপ্তানি প্রকল্পের জন্য এই ভ্যাকুয়াম সার্কিট ব্রেকার ক্যাবিনেটকে কাস্টমাইজ করতে পারে?

উঃ হ্যাঁ। একজন পেশাদার প্রস্তুতকারক হিসাবে, Usune প্রকল্পের প্রয়োজনীয়তাগুলি পূরণ করার জন্য পরামিতিগুলি সামঞ্জস্য করতে পারে বিভিন্ন আঞ্চলিক মান যেমন IEC এবং ANSI, এবং সার্কিট ব্রেকার মডেল, প্রতিরক্ষামূলক রিলে এবং কাস্টমাইজ করতে পারে মাত্রা

প্রশ্ন 3: মাঝারি ভোল্টেজ 11kV ইনডোর ভিসিবি প্যানেলের পরিষেবা জীবন এবং রক্ষণাবেক্ষণ চক্র কী?

উত্তর: স্বাভাবিক রক্ষণাবেক্ষণের অবস্থার অধীনে, পরিকল্পিত পরিষেবা জীবন 20-30 বছর। প্রধানত রুটিন রক্ষণাবেক্ষণ ইনসুলেশন টেস্টিং, সার্কিট ব্রেকার চরিত্রগত পরীক্ষা, এবং রিলে ক্রমাঙ্কন অন্তর্ভুক্ত। উত্তোলনযোগ্য ট্রলি কাঠামো দ্রুত প্রতিস্থাপনের অনুমতি দেয়, উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণ ডাউনটাইম হ্রাস করে।
