EPC ঠিকাদার, বৈদ্যুতিক পরিবেশক, সাবস্টেশন, শিল্প কারখানা এবং অবকাঠামো প্রকল্পের জন্য, Kyn28 মাঝারি ভোল্টেজ সুইচগিয়ার সম্পূর্ণ ইনডোর মাঝারি-ভোল্টেজ বিতরণ তৈরির জন্য একটি কনফিগারযোগ্য প্ল্যাটফর্ম সরবরাহ করে সিস্টেম
Usune ISO 9001, ISO 14001, এবং ISO 45001 ম্যানেজমেন্ট সিস্টেমের সাথে কাজ করে। পণ্য অনুযায়ী উত্পাদিত হয় প্রযোজ্য IEC এবং GB মান, প্রাসঙ্গিক বাজারের জন্য উপলব্ধ CE সার্টিফিকেশন সহ।
মাঝারি-ভোল্টেজের সুইচগিয়ার নির্বাচন করা ক্যাবিনেটের পরিবর্তে বৈদ্যুতিক সিস্টেম দিয়ে শুরু হয়। স্থাপন করার আগে একটি আদেশ, ইঞ্জিনিয়ারদের সাধারণত সিস্টেম ভোল্টেজ, অপারেটিং ফ্রিকোয়েন্সি, সর্বাধিক লোড বর্তমান নিশ্চিত করতে হবে, শর্ট-সার্কিট স্তর, ফিডারের সংখ্যা, সুরক্ষা প্রয়োজনীয়তা, তারের ব্যবস্থা এবং ইনস্টলেশন পরিবেশ।
এই পরামিতিগুলি উপযুক্ত ক্যাবিনেট কনফিগারেশন এবং বৈদ্যুতিক উপাদানগুলি নির্ধারণ করে। Usune পর্যালোচনা করতে পারেন বৈদ্যুতিক তথ্য প্রজেক্ট করুন এবং একই স্পেসিফিকেশন প্রয়োগ করার পরিবর্তে একটি উপযুক্ত কনফিগারেশনের সুপারিশ করুন প্রতিটি প্রকল্প।
এই প্রকল্প-ভিত্তিক নির্বাচন পদ্ধতিটি সাবস্টেশন, উৎপাদন কেন্দ্র, বিদ্যুতের জন্য বিশেষভাবে গুরুত্বপূর্ণ অবকাঠামো, এবং অন্যান্য সুবিধা যেখানে একাধিক মাঝারি-ভোল্টেজ সার্কিট একসাথে কাজ করে।
স্ট্যান্ডার্ড Kyn28 মিডিয়াম ভোল্টেজ সুইচগিয়ার কনফিগারেশন 3.6kV থেকে 12kV পর্যন্ত মাঝারি-ভোল্টেজ সিস্টেমকে সমর্থন করে বর্তমান রেটিং 630A থেকে 3150A পর্যন্ত।
শর্ট-সার্কিট কর্মক্ষমতা 25kA, 31.5kA, 40kA এবং 50kA কনফিগারেশন সহ বিভিন্ন স্তরে উপলব্ধ। দ বরং বৈদ্যুতিক নেটওয়ার্কের গণনাকৃত ফল্ট কারেন্ট অনুযায়ী উপযুক্ত রেটিং নির্বাচন করা উচিত সাধারণ অপারেটিং লোড অনুযায়ী সহজভাবে তুলনায়.
প্রকল্প সংগ্রহের জন্য, আপস্ট্রিম এবং ডাউনস্ট্রিমের সাথে রেট করা বর্তমান এবং শর্ট-সার্কিট ক্ষমতার মিল সমন্বিত সিস্টেম কর্মক্ষমতা বজায় রাখার জন্য বৈদ্যুতিক সরঞ্জাম অপরিহার্য।
একটি সম্পূর্ণ মাঝারি-ভোল্টেজ বিতরণ ব্যবস্থায় সাধারণত একাধিক ধরনের ক্যাবিনেট থাকে। আগত শক্তি, বহির্গামী ফিডার, ট্রান্সফরমার, মিটারিং সার্কিট, ভোল্টেজ পরিমাপ এবং বাসবার সংযোগের প্রয়োজন হতে পারে বিভিন্ন ফাংশন।
Usune এই সার্কিট প্রয়োজনীয়তা অনুযায়ী সুইচগিয়ার লাইনআপ কনফিগার করতে পারে। ফলে ব্যবস্থা করতে পারেন একটি সমন্বিত মধ্যে ইনকামিং, আউটগোয়িং, পিটি, মিটারিং, বাস সেকশনলাইজার এবং আইসোলেশন ফাংশন অন্তর্ভুক্ত করে বৈদ্যুতিক বিতরণ ব্যবস্থা।
এটি প্রকল্পগুলির জন্য সরঞ্জামগুলিকে উপযোগী করে তোলে যেখানে সুইচগিয়ারকে অনুমোদিতটির সাথে সরাসরি মিলিত হতে হবে একক লাইন ডায়াগ্রাম।
সিস্টেম স্তরে মাঝারি-ভোল্টেজ সুরক্ষা বিবেচনা করা উচিত। সুইচগিয়ার, সার্কিট ব্রেকার, সুরক্ষা রিলে, ট্রান্সফরমার, তার, এবং আপস্ট্রিম সুরক্ষা সরঞ্জামগুলিকে প্রকল্পের সুরক্ষা অনুসারে একসাথে কাজ করতে হবে দর্শন
Kyn28 মিডিয়াম ভোল্টেজ সুইচগিয়ার প্রয়োজনীয় সুরক্ষা এবং নিয়ন্ত্রণ উপাদানগুলির সাথে একত্রিত করা যেতে পারে প্রকল্পের স্পেসিফিকেশনে। ভ্যাকুয়াম সার্কিট ব্রেকার প্রাথমিক সুইচিং ফাংশন প্রদান করে, যখন সংশ্লিষ্ট সুরক্ষা এবং নিয়ন্ত্রণ ব্যবস্থা বৈদ্যুতিক নকশা অনুযায়ী কনফিগার করা যেতে পারে।
EPC প্রকল্পগুলির জন্য, Usune গ্রাহকের সুরক্ষা প্রয়োজনীয়তার সাথে ক্যাবিনেট কনফিগারেশন সমন্বয় করতে পারে এবং প্রযুক্তিগত ডকুমেন্টেশন।

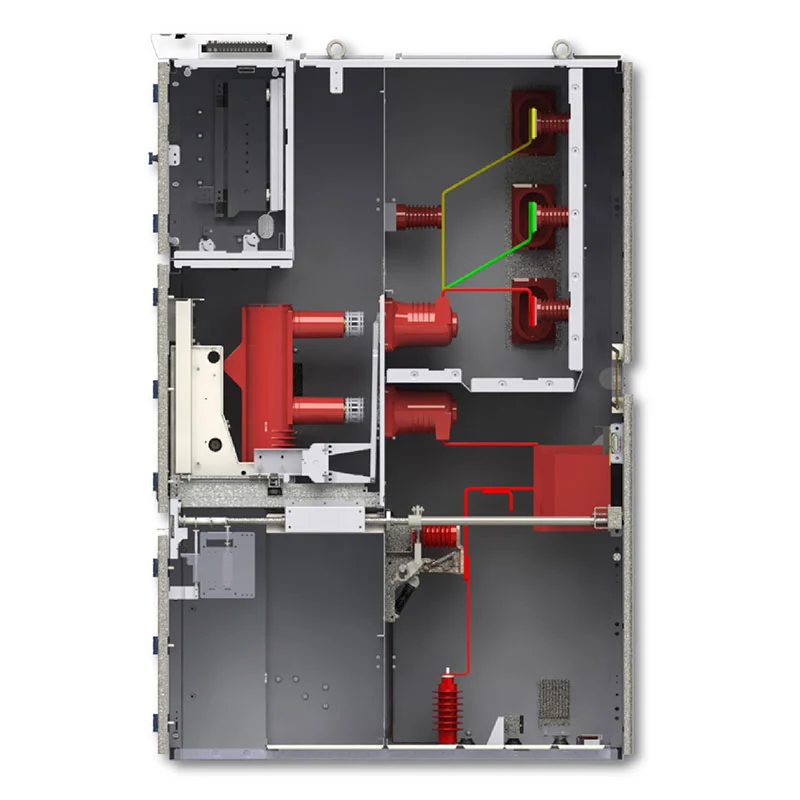

সরঞ্জাম প্রাথমিক বৈদ্যুতিক উপাদানগুলির জন্য উত্সর্গীকৃত এলাকা সহ একটি ধাতু-ঘেরা ক্যাবিনেট কাঠামো ব্যবহার করে, বাসবার, তারের সংযোগ এবং মাধ্যমিক নিয়ন্ত্রণ সরঞ্জাম।
অভ্যন্তরীণ ব্যবস্থা বৈদ্যুতিক ইনস্টলেশনের জন্য একটি সংজ্ঞায়িত বিন্যাস প্রদান করে এবং সম্পূর্ণ সুইচগিয়ারের অনুমতি দেয় লাইনআপ তারের রাউটিং, কন্ট্রোল ওয়্যারিং, অপারেটিং অ্যাক্সেস এবং বৈদ্যুতিক কক্ষের মাত্রার সাথে সমন্বয় করতে হবে।
একাধিক ক্যাবিনেট সহ প্রকল্পগুলির জন্য, সার্কিটের সংখ্যা এবং প্রয়োজনীয় অনুসারে ব্যবস্থাটি পরিকল্পনা করা যেতে পারে প্রতিটি মন্ত্রিসভাকে একটি স্বাধীন পণ্য হিসাবে বিবেচনা করার পরিবর্তে কাজ করে।
সরঞ্জাম অর্ডার করার আগে বৈদ্যুতিক কক্ষের অবস্থা নিশ্চিত করা উচিত। গুরুত্বপূর্ণ কারণ উপলব্ধ অন্তর্ভুক্ত ইনস্টলেশন স্থান, তারের প্রবেশের দিক, অপারেটিং ক্লিয়ারেন্স, পরিবেষ্টিত তাপমাত্রা, আর্দ্রতা, উচ্চতা, বায়ুচলাচল, এবং পরিবহন অ্যাক্সেস।
স্ট্যান্ডার্ড সরঞ্জাম গৃহমধ্যস্থ ইনস্টলেশনের জন্য উদ্দেশ্যে করা হয়. পরিবেষ্টিত তাপমাত্রা -15°C থেকে +40°C থেকে নির্দিষ্ট করা হয়, যখন দৈনিক গড় আপেক্ষিক আর্দ্রতা 95% এর বেশি হওয়া উচিত নয় এবং মাসিক গড় 90% এর বেশি হওয়া উচিত নয়।
উচ্চ উচ্চতায় বা বিশেষ পরিবেশগত অবস্থার অধীনে ইনস্টলেশনের জন্য, Usune এর সময় পরামর্শ করা উচিত প্রকৌশল পর্যায়ে যাতে উপযুক্ত বৈদ্যুতিক এবং নিরোধক পরামিতি বিবেচনা করা যেতে পারে।
আগত ক্যাবিনেটগুলি সুইচগিয়ার বাসবার সিস্টেমের সাথে মাঝারি-ভোল্টেজ সরবরাহকে সংযুক্ত করে। রেট করা বর্তমান, সুরক্ষা বিন্যাস, পরিমাপ প্রয়োজনীয়তা, এবং ইনকামিং তারের কনফিগারেশন অনুযায়ী নিশ্চিত করা উচিত আপস্ট্রিম বৈদ্যুতিক নেটওয়ার্ক।
বহির্গামী ক্যাবিনেটগুলি ট্রান্সফরমার, মোটর, উত্পাদন সরঞ্জাম, বা অন্যান্য ডাউনস্ট্রিম লোডগুলিতে শক্তি বিতরণ করে। তাদের পরিমাণ এবং বর্তমান রেটিং প্রকল্পের লোড তালিকা এবং ফিডার সময়সূচী অনুযায়ী নির্ধারণ করা যেতে পারে।
পিটি এবং মিটারিং ক্যাবিনেটগুলি অন্তর্ভুক্ত করা যেতে পারে যেখানে প্রকল্পের ভোল্টেজ পরিমাপ, শক্তি পরিমাপ বা অন্যান্য বৈদ্যুতিক পর্যবেক্ষণ ফাংশন.
বাস সেকশনলাইজার কনফিগারেশন ব্যবহার করা যেতে পারে যেখানে ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য আলাদা বাস সেকশনের প্রয়োজন হয় বা সিস্টেমের বিভিন্ন বিভাগের মধ্যে নিয়ন্ত্রিত সংযোগ।
সাবস্টেশনগুলিতে, সরঞ্জামগুলি আগত উত্স, ট্রান্সফরমার ফিডার, বহির্গামী সার্কিটগুলির চারপাশে সাজানো যেতে পারে, মিটারিং, এবং বাসবার বিভাগকরণের প্রয়োজনীয়তা। কনফিগারেশনটি সাবস্টেশনের বৈদ্যুতিক সাথে মিলিত হতে পারে একক লাইন ডায়াগ্রাম।
কারখানাগুলির জন্য, সুইচগিয়ারটি উত্পাদন লাইন, ট্রান্সফরমার, মোটরগুলিতে মাঝারি-ভোল্টেজ শক্তি বিতরণ করতে পারে, কম্প্রেসার, পাম্প, এবং অক্জিলিয়ারী সিস্টেম। প্রকৃত লোড অনুযায়ী বিভিন্ন ফিডার রেটিং নির্দিষ্ট করা যেতে পারে বিতরণ
খনির প্রকল্পে প্রায়ই ভারি বৈদ্যুতিক লোড বিতরণ করা হয়। সুইচগিয়ারটি ট্রান্সফরমারের চারপাশে কনফিগার করা যেতে পারে ফিডার, মোটর, বায়ুচলাচল ব্যবস্থা, পাম্পিং সরঞ্জাম এবং প্রক্রিয়াকরণ সুবিধা।
বড় বাণিজ্যিক এবং উঁচু ভবনগুলির জন্য মাঝারি-ভোল্টেজ ইনকামিং পাওয়ার এবং একাধিক ডাউনস্ট্রিম প্রয়োজন হতে পারে ট্রান্সফরমার সার্কিট। বিল্ডিংয়ের বৈদ্যুতিক কক্ষ এবং বিতরণ অনুসারে সরঞ্জামগুলি সাজানো যেতে পারে প্রয়োজনীয়তা
| আইটেম | স্পেসিফিকেশন |
| মডেল | KYN28A-12 |
| রেটেড ভোল্টেজ | 3.6kV, 7.2kV, 12kV |
| রেট ফ্রিকোয়েন্সি | 50Hz/60Hz |
| রেট করা বর্তমান | 630A–3150A |
| রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট | 25kA, 31.5kA, 40kA, 50kA |
| রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| সুরক্ষা ডিগ্রী | IP4X বাহ্যিক ঘের / IP2X অভ্যন্তরীণ বগি |
| পরিবেষ্টিত তাপমাত্রা | -15°C থেকে +40°C |
| উচ্চতা | ≤1000m, উচ্চ উচ্চতার জন্য derating সহ |
| ইনস্টলেশন | ইনডোর |
| সিস্টেম | থ্রি-ফেজ এসি |
প্রকল্পের ভোল্টেজ, লোড কারেন্ট, ফল্ট লেভেল, সুরক্ষা অনুযায়ী চূড়ান্ত স্পেসিফিকেশন নিশ্চিত করা উচিত স্কিম, তারের ব্যবস্থা, এবং ইনস্টলেশন পরিবেশ।
ইউসুনের বৈদ্যুতিক সরঞ্জাম তৈরিতে 14 বছরেরও বেশি অভিজ্ঞতা রয়েছে এবং এর জন্য প্রযুক্তিগত সহায়তা প্রদান করে প্রকল্প-ভিত্তিক মাঝারি-ভোল্টেজ সরঞ্জাম সংগ্রহ।
গ্রাহকরা একক-লাইন ডায়াগ্রাম, ভোল্টেজ স্তর, বর্তমান রেটিং, শর্ট-সার্কিট প্রয়োজনীয়তা, ক্যাবিনেট সরবরাহ করতে পারেন পরিমাণ, কার্যকরী প্রয়োজনীয়তা, এবং ইনস্টলেশন শর্তাবলী। Usune তারপর প্রযুক্তিগত নিশ্চিতকরণ সাহায্য করতে পারেন এবং সরঞ্জাম কনফিগারেশন।
স্ট্যান্ডার্ড কনফিগারেশনের জন্য, প্রযুক্তিগত নিশ্চিতকরণের পর সাধারণ উত্পাদন সময়কাল প্রায় 15-20 দিন এবং পেমেন্ট। প্রকৃত ডেলিভারি সময় প্রকল্পের কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে।
KYN28 সিরিজটি ক্যাস-স্পেস রকেট লঞ্চ প্রকল্পের জন্য উল্লেখ করা হয়েছে।
প্রচলিত বাণিজ্যিক ভবন বা কারখানার বিপরীতে, মহাকাশ অবকাঠামোতে বেশ কিছু বিশেষায়িত থাকতে পারে বৈদ্যুতিক লোড এবং সমর্থনকারী সিস্টেমগুলি বিভিন্ন এলাকায় কাজ করে। মাঝারি-ভোল্টেজ বিতরণ সরঞ্জাম তাই সামগ্রিক সুবিধা পাওয়ার আর্কিটেকচারের সাথে সমন্বয় করা দরকার।
এই প্রকল্পের জন্য, সুইচগিয়ার কনফিগারেশনটিকে সাইটের বিস্তৃত বৈদ্যুতিক বিতরণের অংশ হিসাবে বিবেচনা করা হয়েছিল সিস্টেম, পাওয়ার রিসেপশন, সার্কিট ডিস্ট্রিবিউশন, সুরক্ষা, এবং বৈদ্যুতিক নিয়ন্ত্রণ প্রয়োজনীয়তা সহ।
প্রকল্পটি ইউসুনের বিশেষ প্রকৌশল অ্যাপ্লিকেশনগুলিতে অংশগ্রহণ করার ক্ষমতা প্রদর্শন করে যেখানে মাঝারি-ভোল্টেজ সরঞ্জামগুলিকে সাধারণ হিসাবে সরবরাহ করার পরিবর্তে প্রকল্প-নির্দিষ্ট বৈদ্যুতিক প্রয়োজনীয়তার সাথে সমন্বয় করা দরকার স্ট্যান্ডার্ড ক্যাবিনেট।
Usune উৎপাদন, পরিদর্শন, পরিবেশ ব্যবস্থাপনা, এবং পেশাগত নিরাপত্তা।
কোম্পানির ISO 9001, ISO 14001, এবং ISO 45001 সার্টিফিকেশন রয়েছে। সরঞ্জাম অনুযায়ী ডিজাইন করা হয় প্রযোজ্য IEC এবং GB মান, প্রযোজ্য কনফিগারেশনের জন্য উপলব্ধ CE সার্টিফিকেশন সহ।
চালানের আগে, সরঞ্জামগুলি প্রাসঙ্গিক উপাদান, সমাবেশ, কভার করে নিয়মিত পরিদর্শন এবং পরীক্ষার মধ্য দিয়ে যায়। বৈদ্যুতিক সংযোগ, এবং সমাপ্ত সরঞ্জাম. প্রযুক্তিগত ডকুমেন্টেশন এবং পরীক্ষার রিপোর্ট অনুযায়ী সরবরাহ করা যেতে পারে প্রকল্প প্রয়োজনীয়তা.
প্রধান তথ্যের মধ্যে রয়েছে সিস্টেম ভোল্টেজ, ফ্রিকোয়েন্সি, রেট করা বর্তমান, শর্ট-সার্কিট স্তর, আগত সংখ্যা এবং বহির্গামী সার্কিট, সুরক্ষা প্রয়োজনীয়তা, তারের ব্যবস্থা, এবং ইনস্টলেশন শর্তাবলী।
প্রদত্ত কনফিগারেশন 3.6kV, 7.2kV, এবং 12kV সিস্টেম সমর্থন করে। চূড়ান্ত ভোল্টেজ রেটিং নিশ্চিত করা উচিত গ্রাহকের বৈদ্যুতিক নেটওয়ার্ক অনুযায়ী।
হ্যাঁ। Usune গ্রাহকের বৈদ্যুতিক চিত্র পর্যালোচনা করতে পারে এবং ক্যাবিনেটের কার্যাবলী এবং রেটিং অনুযায়ী কনফিগার করতে পারে প্রকল্পের প্রয়োজনীয়তা।
হ্যাঁ। এটি ইনকামিং পাওয়ার, ট্রান্সফরমার ফিডার, আউটগোয়িং সার্কিট, মিটারিং, ভোল্টেজ পরিমাপের জন্য কনফিগার করা যেতে পারে, এবং ইনডোর সাবস্টেশন অ্যাপ্লিকেশনগুলিতে বাসবার সেকশনিং।
Usune-এর পণ্যগুলি প্রযোজ্য IEC এবং GB মান অনুযায়ী ডিজাইন করা হয়েছে। কোম্পানি ISO 9001, ISO এর অধীনে কাজ করে 14001, এবং ISO 45001 ম্যানেজমেন্ট সিস্টেম, প্রযোজ্য বাজারের জন্য উপলব্ধ CE সার্টিফিকেশন সহ।
হ্যাঁ। Usune প্রযুক্তিগত বৈশিষ্ট্য, পরীক্ষার রিপোর্ট, পণ্য ডকুমেন্টেশন, এবং অন্যান্য প্রকল্প-সম্পর্কিত প্রদান করতে পারে গ্রাহকের প্রয়োজনীয়তা অনুযায়ী নথি।
স্ট্যান্ডার্ড কনফিগারেশনের জন্য, প্রযুক্তিগত নিশ্চিতকরণ এবং অর্থপ্রদানের পরে উত্পাদন সাধারণত প্রায় 15-20 দিন হয়। দ প্রকৃত সময়সূচী কনফিগারেশন এবং পরিমাণের উপর নির্ভর করে।
আপনি যদি Kyn28 মিডিয়াম ভোল্টেজ সুইচগিয়ার কিনছেন, তাহলে আপনার একক-লাইন ডায়াগ্রাম, সিস্টেম ভোল্টেজ, রেট প্রদান করুন বর্তমান, শর্ট-সার্কিট স্তর, ক্যাবিনেটের পরিমাণ, ফিডার প্রয়োজনীয়তা, সুরক্ষা প্রয়োজনীয়তা এবং ইনস্টলেশন শর্তাবলী
Usune বৈদ্যুতিক প্রয়োজনীয়তা মূল্যায়ন করতে পারে এবং একটি উপযুক্ত মাঝারি-ভোল্টেজ সুইচগিয়ার কনফিগারেশন প্রদান করতে পারে আপনার প্রকল্প।
