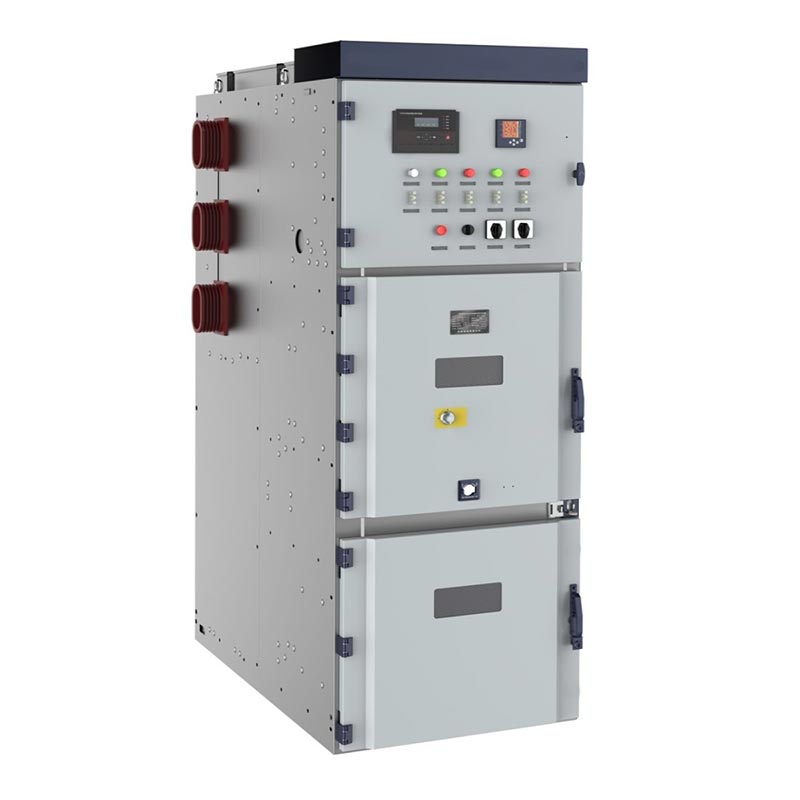

24kv মাঝারি ভোল্টেজ Lv এবং Mv সুইচগিয়ার

Usune 24kV মিডিয়াম ভোল্টেজ Lv এবং Mv সুইচগিয়ার, KYN28-24 (Z)(GZS1), সাঁজোয়া প্রত্যাহারযোগ্য এসির অন্তর্গত ধাতু-ঘেরা সুইচগিয়ার বিভাগ। এটি তিন-ফেজ এসি 50Hz পাওয়ার সিস্টেমের জন্য উপযুক্ত এবং প্রধানত এর জন্য ব্যবহৃত হয় ক্ষমতা অভ্যর্থনা, বিতরণ, সার্কিট নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণ।

24kV মাঝারি ভোল্টেজ Lv এবং Mv সুইচগিয়ার ব্যাপকভাবে পাওয়ার প্ল্যান্ট, সাবস্টেশন, শিল্প এবং খনির ক্ষেত্রে ব্যবহৃত হয় এন্টারপ্রাইজ, এবং পাওয়ার রিসেপশন, ডিস্ট্রিবিউশন, কন্ট্রোল এবং সুরক্ষার জন্য উঁচু ভবন। Usune এর মূল উত্পাদন বেস চীনে অবস্থিত, এটি একটি বিশ্বস্ত পেশাদার প্রস্তুতকারক যা উচ্চ-মানের সরবরাহ করে বিশ্বব্যাপী ব্যবহারকারীদের জন্য মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সমাধান।

কম ভোল্টেজের সুইচগিয়ার

মাঝারি ভোল্টেজের সুইচগিয়ার

প্রধান প্রযুক্তিগত পরামিতি

আমাদের পণ্য কঠোরভাবে নিম্নলিখিত মান মেনে চলে

1. GB3906-2006 "3.6-40.5kV AC মেটাল-ঘেরা সুইচগিয়ার এবং কন্ট্রোলগিয়ার"
2. GB/T11022 "হাই-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ারের জন্য সাধারণ প্রযুক্তিগত শর্তাবলী"
3. IEC62271-200 "1kV এর উপরে এবং 52kV এর নিচে রেটেড ভোল্টেজ সহ AC মেটাল-এনক্লোজড সুইচগিয়ার"
4. DL/T404 "ইনডোর এসি হাই-ভোল্টেজ সুইচগিয়ার অর্ডার করার জন্য প্রযুক্তিগত শর্তাবলী"

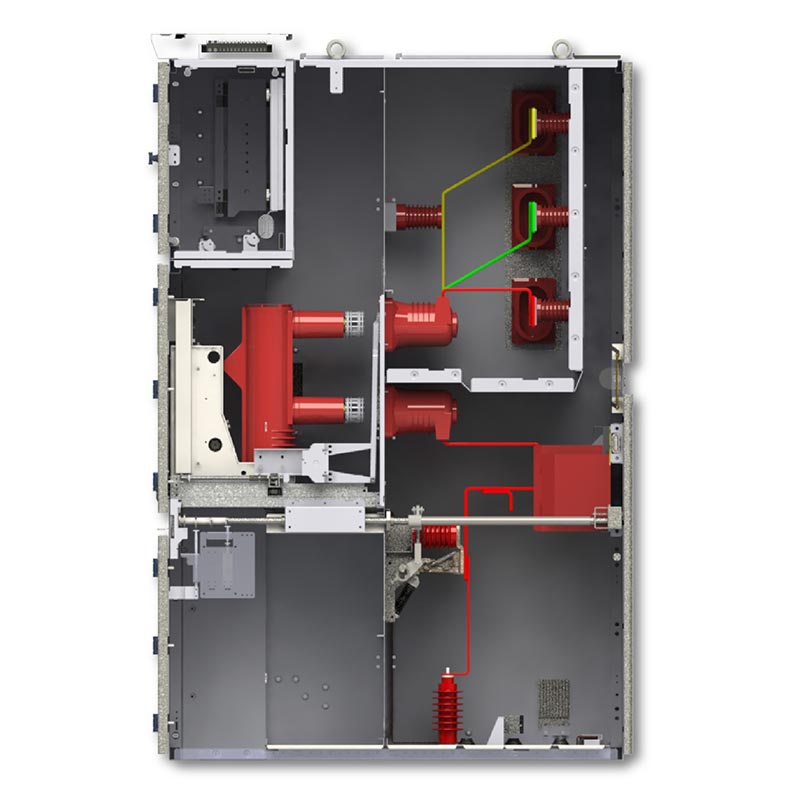

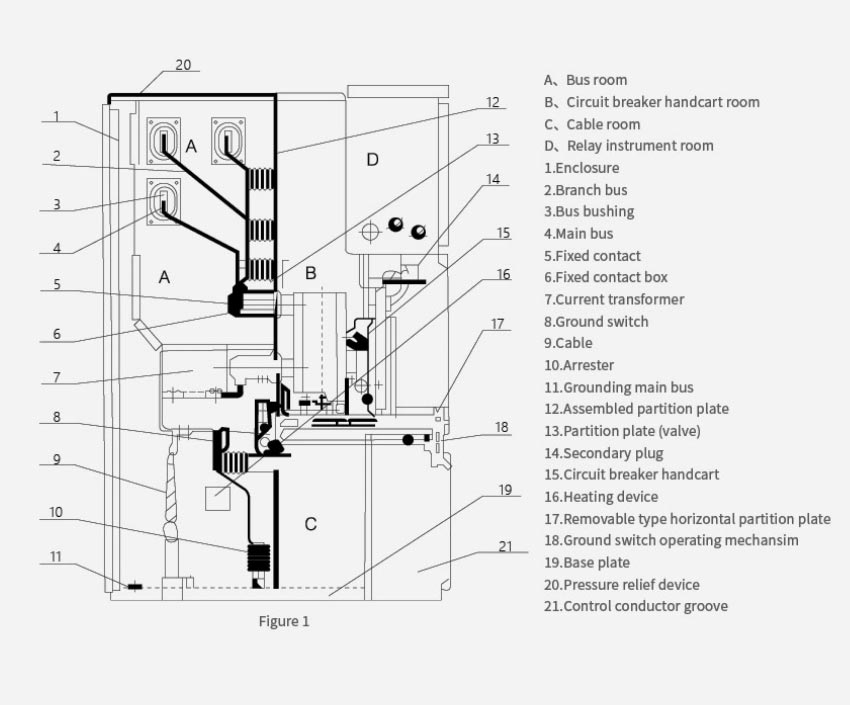

মন্ত্রিসভা কাঠামো

24kV মাঝারি ভোল্টেজ কম এবং মাঝারি ভোল্টেজ সুইচগিয়ার একটি অল-মেটাল বিভাজিত কাঠামো গ্রহণ করে, প্রতিটি সহ কার্যকরী এলাকা স্বাধীনভাবে বিচ্ছিন্ন, কার্যকরভাবে ফল্ট আর্কসের বিস্তারকে দমন করে।

1. সার্কিট ব্রেকার কম্পার্টমেন্ট: একটি অপসারণযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার ট্রলি দিয়ে সজ্জিত।
2. বাসবার কম্পার্টমেন্ট: এতে প্রধান বাসবার, শাখা বাসবার এবং বাসবার ইনসুলেটর রয়েছে।
3. তারের বগি: বর্তমান ট্রান্সফরমার, ভোল্টেজ ট্রান্সফরমার, গ্রাউন্ডিং সুইচ এবং তারের টার্মিনাল ইনস্টল করে।
4. কন্ট্রোল ইনস্ট্রুমেন্ট কম্পার্টমেন্ট: রিলে, সুরক্ষা ডিভাইস, যন্ত্র, সেকেন্ডারি ওয়্যারিং এবং নিয়ন্ত্রণ প্যানেল
5. প্রেসার রিলিফ চ্যানেল: ফল্ট নিরাপত্তা বাড়ানোর জন্য ক্যাবিনেটের উপরে একটি আর্ক রিলিফ ডিভাইস রয়েছে।

মূল বৈশিষ্ট্য

1. ফল্ট আর্কসের বিস্তার এবং পারস্পরিক হস্তক্ষেপ প্রতিরোধ করার জন্য সমস্ত-ধাতু স্বাধীন বগি।

2. ব্যাপক যান্ত্রিক পাঁচ-প্রমাণ ইন্টারলকিং:
- লোডের নিচে সার্কিট ব্রেকার ট্রলি ঠেলে বা টানতে বাধা দেয়।
- গ্রাউন্ডিং সুইচ বন্ধ হয়ে গেলে সার্কিট ব্রেকার বন্ধ করা রোধ করে।
- সক্রিয় থাকাকালীন গ্রাউন্ডিং সুইচটি দুর্ঘটনাক্রমে বন্ধ হওয়া রোধ করে।
- শক্তিযুক্ত বগিতে দুর্ঘটনাজনিত প্রবেশ রোধ করে।
- বিচ্ছিন্ন সুইচের অপব্যবহার রোধ করে।

3. সামনের অপারেশন এবং রক্ষণাবেক্ষণের জন্য কেন্দ্র-মাউন্ট করা অপসারণযোগ্য ট্রলি, মেরামতের সুবিধা।

4. উচ্চ নিরোধক স্তর, কম্প্যাক্ট গঠন, এবং শক্তিশালী ফল্ট প্রতিরোধের.

5. দেশীয় এবং আন্তর্জাতিক মানের সাথে সঙ্গতিপূর্ণ, বিভিন্ন পাওয়ার ডিস্ট্রিবিউশন স্কিমের সাথে খাপ খাইয়ে নেওয়া যায়

ব্যবহারিক আবেদন মামলা

কেস 1: পূর্ব চীনের একটি মিউনিসিপ্যাল ​​সাবস্টেশন

1. প্রকল্পের পটভূমি

একটি 110kV মিউনিসিপ্যাল সাবস্টেশন ক্রমবর্ধমান শহুরে মেটাতে তার সেকেন্ডারি পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক আপগ্রেড করার জন্য প্রয়োজন বিদ্যুতের চাহিদা এবং শক্তি সরবরাহ নির্ভরযোগ্যতা উন্নত।

2. সমাধান

36 Usune 24kV মাঝারি ভোল্টেজ Lv এবং Mv সুইচগিয়ার ইউনিট 24kV পাওয়ার বিতরণ ব্যবস্থার জন্য স্থাপন করা হয়েছিল।

3. ফলাফল

- সুইচগিয়ারের কমপ্যাক্ট ডিজাইন সাবস্টেশনের মেঝে স্থানের 30% সংরক্ষণ করেছে।
- পাঁচ-প্রুফ ইন্টারলকিং সিস্টেমটি তিন বছরের অপারেশন চলাকালীন কোনও অপারেশনাল দুর্ঘটনা ছাড়াই পরিচালিত হয়েছিল।
- নির্ভরযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকিং প্রযুক্তি আউটেজের সময় 80% এর বেশি হ্রাস করেছে, উল্লেখযোগ্যভাবে উন্নতি করেছে 200,000 বাসিন্দাদের জন্য বিদ্যুৎ সরবরাহের গুণমান।

কেস 2: মধ্য এশিয়ার একটি বড় পেট্রোকেমিক্যাল প্ল্যান্ট

1. প্রকল্পের পটভূমি

একটি আধুনিক পেট্রোকেমিক্যাল কমপ্লেক্সের জন্য একটি অত্যন্ত নির্ভরযোগ্য মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেম প্রয়োজন সমালোচনামূলক উত্পাদন সরঞ্জাম ক্রমাগত অপারেশন.

2. সমাধান

58 Usune 24kV সুইচগিয়ার ইউনিট প্রদান করা হয়েছে, বিশেষভাবে কঠোর শিল্প পরিবেশের জন্য ডিজাইন করা হয়েছে এবং এর সাথে উন্নত ধুলো এবং জারা প্রতিরোধের।

3. ফলাফল

- সাইটের কঠোর পরিবেশ (উচ্চ ধুলো, রাসায়নিক ধোঁয়া) সফলভাবে সহ্য করে, স্থিতিশীল প্রদর্শন করে কর্মক্ষমতা
- দ্রুত ফল্ট সংযোগ বিচ্ছিন্ন করার ক্ষমতা (≤ 60ms) ব্যয়বহুল কম্প্রেসার এবং চুল্লিকে সংক্ষিপ্ত সময়ে ক্ষতি থেকে রক্ষা করে সার্কিট
- সামনে-মাউন্ট করা রক্ষণাবেক্ষণ নকশা রক্ষণাবেক্ষণ ডাউনটাইম 50% কমিয়ে দেয়, উত্পাদনের ধারাবাহিকতা নিশ্চিত করে।

পণ্যের বাহ্যিক মাত্রা

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

FAQs

প্রশ্ন 1: এই 24kV মিডিয়াম ভোল্টেজ Lv এবং Mv সুইচগিয়ারের প্রযোজ্য ভোল্টেজ পরিসীমা কী?

A1: পণ্যটি 3.6～12kV, 24kV থ্রি-ফেজ AC 50/60Hz পাওয়ার সিস্টেমের জন্য উপযুক্ত, বেশিরভাগের চাহিদা পূরণ করে মাঝারি-ভোল্টেজ পাওয়ার বিতরণের পরিস্থিতি।

প্রশ্ন 2: সরঞ্জাম কি সাইট রক্ষণাবেক্ষণ এবং মেরামত সমর্থন করে?

A2: হ্যাঁ। পণ্য একটি সামনে পরিচালিত, সামনে রক্ষণাবেক্ষণ নকশা গ্রহণ করে; সার্কিট ব্রেকার ট্রলির জন্য সরানো যেতে পারে অন্যান্য সার্কিটের অপারেশনকে প্রভাবিত না করে দ্রুত রক্ষণাবেক্ষণ এবং প্রতিস্থাপন।

প্রশ্ন 3: একজন পেশাদার সরবরাহকারী হিসাবে, আপনার কারখানা কি কাস্টমাইজড সমাধান অফার করে?

A3: হ্যাঁ। Usune রেট করা বর্তমান, শর্ট-সার্কিট ব্রেকিং কারেন্ট, ক্যাবিনেটের আকার, সুরক্ষা কনফিগারেশন কাস্টমাইজ করতে পারে, ইত্যাদি, বিভিন্ন অপারেটিং অবস্থা এবং সিস্টেমের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়ার জন্য প্রকল্পের প্রয়োজনীয়তা অনুসারে।
