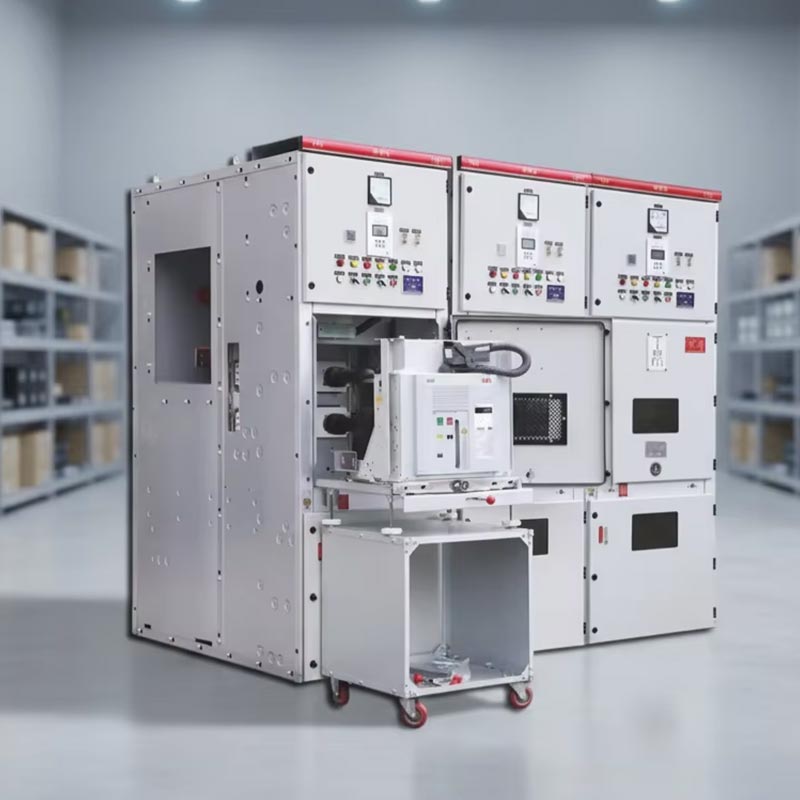

Kyn28 সুইচগিয়ার 10kv

Usune Kyn28 Switchgear 10kV তিন-ফেজ AC 50Hz, 3.6~12kV একক বাসবার এবং একক বাসবারের জন্য উপযুক্ত খণ্ডিত পাওয়ার সিস্টেম, এবং ব্যাপক "ফাইভ-প্রুফ" ফাংশন বৈশিষ্ট্য। ক্যাবিনেটের হ্যান্ডকার্ট বিভাগটি সজ্জিত করা যেতে পারে সঙ্গে মূল উপাদান যেমন ভ্যাকুয়াম সার্কিট ব্রেকার এবং ভ্যাকুয়াম কন্টাক্টর। ABB এর মত ব্র্যান্ডের ভ্যাকুয়াম সার্কিট ব্রেকার ভিডি৪, Schneider HVX, এবং Usune VS1 নির্বাচন করা যেতে পারে। এটি বর্তমানে মূলধারার ইনডোর হাই-ভোল্টেজ সম্পূর্ণ সেট ক্ষমতা বিতরণ সরঞ্জাম, প্রধানত বিভিন্ন সাবস্টেশন এবং বিতরণে পাওয়ার ট্রান্সমিশন এবং অভ্যর্থনার জন্য ব্যবহৃত হয় স্টেশন, এবং সার্কিট নিয়ন্ত্রণ, সুরক্ষা, এবং পর্যবেক্ষণের জন্য।

কম ভোল্টেজের সুইচগিয়ার

মাঝারি ভোল্টেজের সুইচগিয়ার

অপারেটিং পরিবেশের প্রয়োজনীয়তা

• পরিবেষ্টিত বায়ু তাপমাত্রা: উপরের সীমা +40℃, নিম্ন সীমা -15℃;
আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95% এর বেশি নয়, মাসিক গড় 90% এর বেশি নয়;
উচ্চতা: 1000m এবং নীচে;
• ভূমিকম্পের তীব্রতা: 8 ডিগ্রির বেশি নয়;
• কোন আগুন বা বিস্ফোরণের ঝুঁকি নেই, কোন গুরুতর দূষণ নেই, কোন রাসায়নিক ক্ষয় নেই, এবং কোন হিংসাত্মক কম্পন নেই। যদি অপারেটিং পরিবেশ GB3906-এ উল্লিখিত স্বাভাবিক শর্ত অতিক্রম করে, ব্যবহারকারী এবং প্রস্তুতকারককে অবশ্যই আলোচনা করতে হবে এবং নির্ধারণ উপযুক্ত শর্ত।

প্রযুক্তিগত পরামিতি

• রেটেড ভোল্টেজ: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• রেটেড ফ্রিকোয়েন্সি: 50/60Hz;
• রেট করা বর্তমান: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• রেটেড ইনসুলেশন লেভেল: 42kV (1মিনিট পাওয়ার ফ্রিকোয়েন্সি, ইলেক্ট্রোড/গ্রাউন্ডের মধ্যে), 48kV (ওপেন কন্টাক্ট); 75kV (বিদ্যুতের প্রবণতা, ইলেক্ট্রোডের মধ্যে/ভূমিতে), 85kV (খোলা যোগাযোগ, সর্বোচ্চ মান);
• সুরক্ষা শ্রেণী: এনক্লোজার IP4X সুরক্ষা রেটিং, কম্পার্টমেন্টগুলির জন্য IP2X সুরক্ষা;
• ক্যাবিনেটের ধরন: ইনকামিং লাইন ক্যাবিনেট, আউটগোয়িং লাইন ক্যাবিনেট, ট্রান্সফরমার সুরক্ষা ক্যাবিনেট, বাসবার টাই ক্যাবিনেট, সংযোগ বিচ্ছিন্ন সুইচ ক্যাবিনেট, বাসবার উত্তোলন ক্যাবিনেট, PT/VT ক্যাবিনেট, ইত্যাদি;
• ক্যাবিনেটের মাত্রা: প্রস্থ 650mm/800mm/1000mm, উচ্চতা 2300mm, গভীরতা 1450mm।

মূল সুবিধা

1. ব্যাপক নিরাপত্তা সুরক্ষা

Kyn28 সুইচগিয়ার 10kV একটি সাঁজোয়া ধাতু ঘেরা কাঠামো গ্রহণ করে, প্রতিটি কার্যকরী বগি স্বাধীনভাবে সহ পৃথক যান্ত্রিক এবং বৈদ্যুতিক ইন্টারলকগুলির সাথে মিলিত, এটি সম্পূর্ণরূপে পাঁচ-প্রুফ ইন্টারলকিং উপলব্ধি করে, নির্মূল ভুল অপারেশনের ঝুঁকি। ঘের সুরক্ষা রেটিং IP4X এ পৌঁছেছে, এবং বগি সুরক্ষা হল IP2X, আরও নিরাপত্তা সুরক্ষা ক্ষমতা বৃদ্ধি।

2. স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা

আইইসি আন্তর্জাতিক মান এবং আইএসও মান ব্যবস্থাপনা সিস্টেমের সাথে কঠোরভাবে ডিজাইন এবং তৈরি করা হয়েছে, উচ্চ-মানের ভ্যাকুয়াম উপাদান ব্যবহার করে, এটি বিভিন্ন সুপরিচিত ব্র্যান্ড ভ্যাকুয়াম সার্কিট ব্রেকারগুলির সাথে সামঞ্জস্যপূর্ণ, রয়েছে শক্তিশালী শর্ট-সার্কিট সহ্য করার ক্ষমতা, বিস্তৃত ভোল্টেজ এবং বর্তমান পরিসরের সাথে খাপ খায় এবং দীর্ঘমেয়াদী জন্য উপযুক্ত একটানা অপারেশন

3. সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ

অপসারণযোগ্য ট্রলি নকশা দ্রুত এবং সহজ পরিদর্শন এবং প্রতিস্থাপনের জন্য অনুমতি দেয়। এর কম্প্যাক্ট গঠন সমর্থন করে সামনে রক্ষণাবেক্ষণ, স্থান সংরক্ষণ এবং ডাউনটাইম। প্রমিত ক্যাবিনেটের মাত্রা বিভিন্ন ইনস্টলেশন পরিস্থিতির সাথে খাপ খাইয়ে নেয়, উচ্চ ইনস্টলেশন দক্ষতা ফলে.

4. ব্যাপক প্রযোজ্যতা

Kyn28 সুইচগিয়ার 10kV 3.6 থেকে 24kV পর্যন্ত সমস্ত ভোল্টেজ স্তর কভার করে, 50/60Hz ডুয়াল-ফ্রিকোয়েন্সির সাথে সামঞ্জস্যপূর্ণ সিস্টেম, এবং বিভিন্ন শিল্প যেমন পাওয়ার প্ল্যান্ট, সাবস্টেশন, শিল্প এবং খনির উদ্যোগ এবং উচ্চ-বৃদ্ধি ভবন। এটি বিভিন্ন প্রচলিত সাথে মানিয়ে নিতে পারে কাজের পরিবেশ।

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন কেস

একটি নির্দিষ্ট শহরে একটি 110kV সাবস্টেশন সংস্কার প্রকল্প 28 Usune KYN28-12 সুইচগিয়ার ইউনিট নির্বাচন করেছে। যন্ত্রপাতি উচ্চ স্থান ব্যবহার, দ্রুত কমিশনিং, এবং কমিশন করার পরে 99.98% নির্ভরযোগ্যতার হার অর্জন করেছে, উল্লেখযোগ্যভাবে পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কের নিরাপত্তা স্তর উন্নত করা। এই প্রকল্পে, সুইচগিয়ারের সাথে অভিযোজিত হয় উচ্চতা, তাপমাত্রা এবং আর্দ্রতা সহ সাইটের পরিবেশগত প্রয়োজনীয়তা এবং একটি উপযুক্ত ভ্যাকুয়াম সার্কিট ব্রেকার মডেলটি সাবস্টেশনের পাওয়ার ডিস্ট্রিবিউশন চাহিদার সাথে পুরোপুরি মেলে নির্বাচন করা হয়েছে।

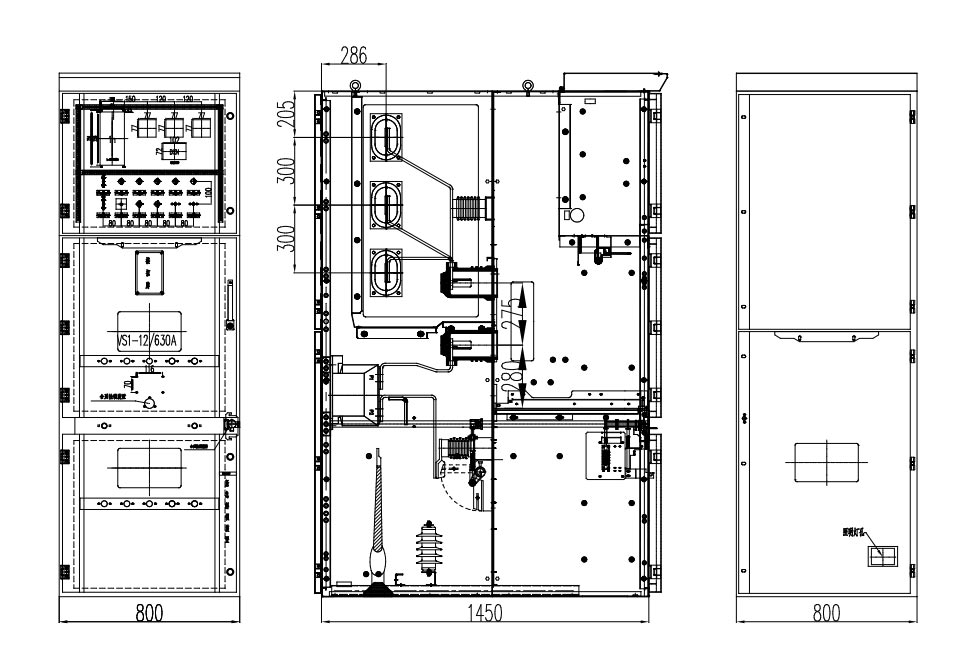

পণ্যের বাহ্যিক মাত্রা

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

FAQs

প্রশ্ন 1: KYN28 সুইচগিয়ারের নির্দিষ্ট "ফাইভ-প্রুফ" ফাংশনগুলি কী কী?

উত্তর: এর মধ্যে প্রধানত সার্কিট ব্রেকারগুলি দুর্ঘটনাজনিত খোলা এবং বন্ধ করা, ধাক্কা দেওয়া বা টানা প্রতিরোধ করা অন্তর্ভুক্ত। লোডের নিচে হ্যান্ডকার্ট, গ্রাউন্ডিং তারগুলিকে লাইভ সার্কিটের সাথে সংযুক্ত হওয়া থেকে আটকানো, বন্ধ হওয়া রোধ করা একটি গ্রাউন্ডিং তারের সাথে সার্কিট ব্রেকার সংযুক্ত, এবং কর্মীদের দুর্ঘটনাক্রমে লাইভ প্রবেশ করা থেকে বাধা দেয় বগি, এইভাবে কাঠামোগতভাবে কর্মীদের এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করে।

প্রশ্ন 2: Kyn28 সুইচগিয়ার 10kV-এর রুটিন রক্ষণাবেক্ষণ চক্র কী?

উত্তর: প্রতি 6 মাসে একটি নিয়মিত পরিদর্শন এবং প্রতি 1-2 বছরে একটি ব্যাপক রক্ষণাবেক্ষণ করার পরামর্শ দেওয়া হয়, মেকানিজম, ইনসুলেশন, ইন্টারলকিং এবং বোল্টের টাইটনেস চেক করার উপর ফোকাস করা। Usune সম্পূর্ণ প্রযুক্তিগত প্রদান করে সমর্থন

প্রশ্ন 3: Usune কাস্টমাইজড সুইচগিয়ার সরবরাহ করতে পারে?

উঃ হ্যাঁ। একজন পেশাদার প্রস্তুতকারক হিসাবে, Usune অভ্যন্তরীণ কনফিগারেশন, সুরক্ষা স্তর এবং কাস্টমাইজ করতে পারে ভোল্টেজ, বর্তমান, সুরক্ষা প্রয়োজনীয়তা এবং সাইটের পরিবেশের উপর ভিত্তি করে বুদ্ধিমান পর্যবেক্ষণ সমাধান। এটা পারে এছাড়াও ক্যাবিনেটের মাত্রা সামঞ্জস্য করুন এবং নির্দিষ্ট প্রয়োজন মেটাতে উপযুক্ত ভ্যাকুয়াম সার্কিট ব্রেকার মডেল নির্বাচন করুন।

সারসংক্ষেপে, Usune Kyn28 Switchgear 10kV নিরাপত্তা, নির্ভরযোগ্যতা এবং ব্যবহারের সহজলভ্যতাকে একীভূত করে। পরিপক্ক দ্বারা সমর্থিত নকশা, কঠোর মান নিয়ন্ত্রণ, এবং ব্যাপক প্রযুক্তিগত পরামিতি, এটি বিভিন্ন কাজের জন্য উপযুক্ত পরিবেশ এবং দৃশ্যকল্প। চীন থেকে একজন পেশাদার প্রস্তুতকারক এবং উচ্চ মানের সরবরাহকারী হিসাবে, Usune অব্যাহত রয়েছে বিশ্বব্যাপী ব্যবহারকারীদের জন্য স্থিতিশীল এবং দক্ষ মাঝারি-ভোল্টেজ পাওয়ার বিতরণ সমাধান প্রদান করে।
