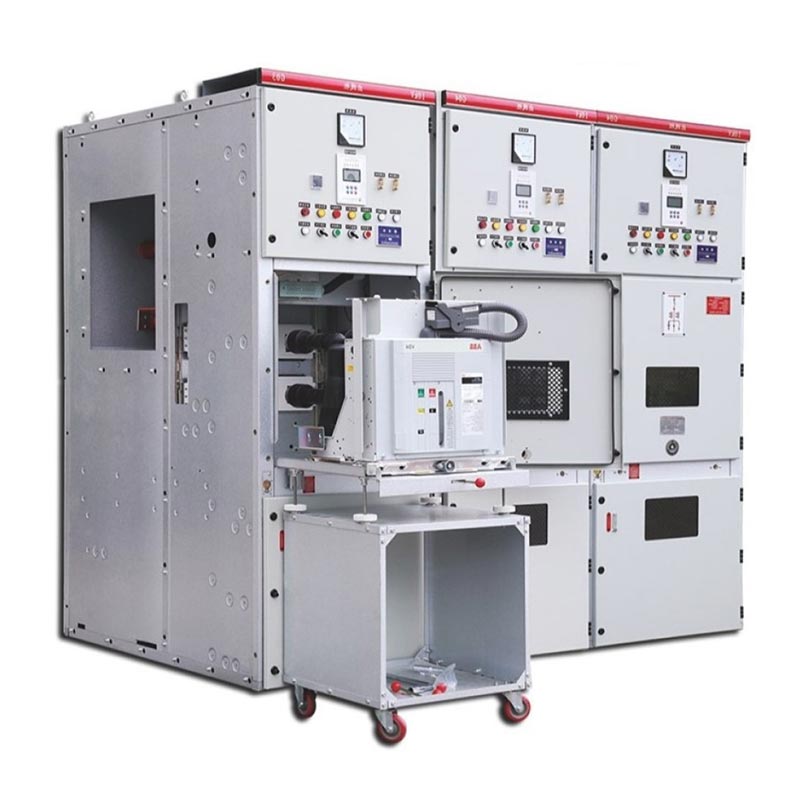

Kyn28 সুইচগিয়ার 12kv

Usune Kyn28 Switchgear 12kV হল একটি ইনডোর হাই-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ডিভাইস যার রেটেড ভোল্টেজগুলি 3.6kV কভার করে, 7.2kV, এবং 12kV, 50/60Hz থ্রি-ফেজ এসি পাওয়ার সিস্টেমের জন্য উপযুক্ত। এটি আধুনিক শক্তির একটি মূল বৈদ্যুতিক সরঞ্জাম ট্রান্সমিশন এবং ডিস্ট্রিবিউশন, ইন্ডাস্ট্রিয়াল পাওয়ার ডিস্ট্রিবিউশন এবং কমার্শিয়াল বিল্ডিং পাওয়ার সাপ্লাই ক্ষেত্র। পণ্য একটি সাঁজোয়া, ধাতু-ঘেরা কাঠামো গ্রহণ করে, সম্পূর্ণরূপে কার্যকরী ইউনিট যেমন সার্কিট ব্রেকার, বাসবারকে আলাদা করে, তারের, এবং যন্ত্র নিয়ন্ত্রণ। এই নকশাটি শুরু থেকেই আর্কিং ফল্টের বিস্তার দূর করে। এটাও হয় একটি প্রত্যাহারযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার ট্রলি দিয়ে সজ্জিত, বন্ধ না করে দ্রুত রক্ষণাবেক্ষণ এবং প্রতিস্থাপন সক্ষম করে বাসবারের নিচে, নিরাপদ, স্থিতিশীল এবং দক্ষ অপারেশনের জন্য পাওয়ার সিস্টেমের মূল প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করে এবং রক্ষণাবেক্ষণ

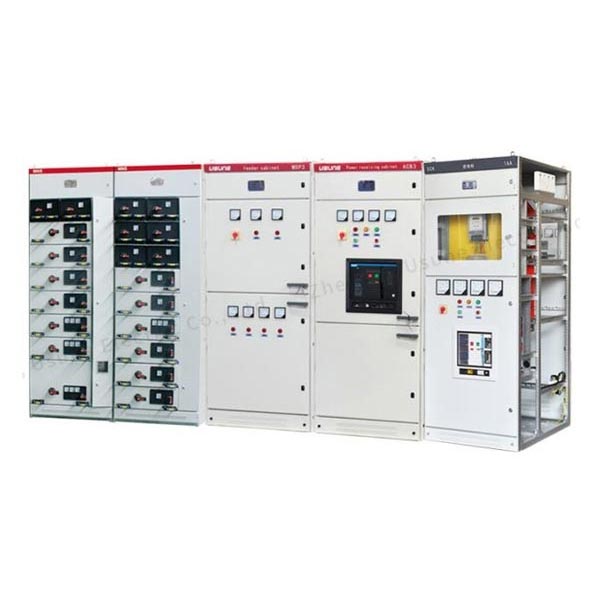

কম ভোল্টেজের সুইচগিয়ার

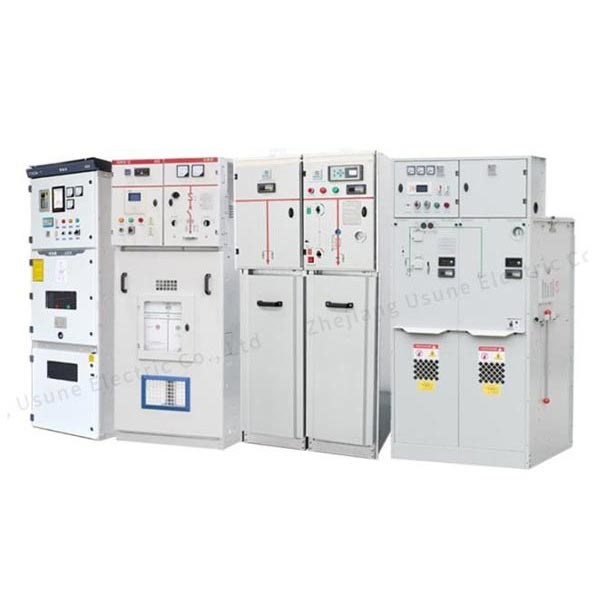

মাঝারি ভোল্টেজের সুইচগিয়ার

মূল প্রযুক্তিগত পরামিতি

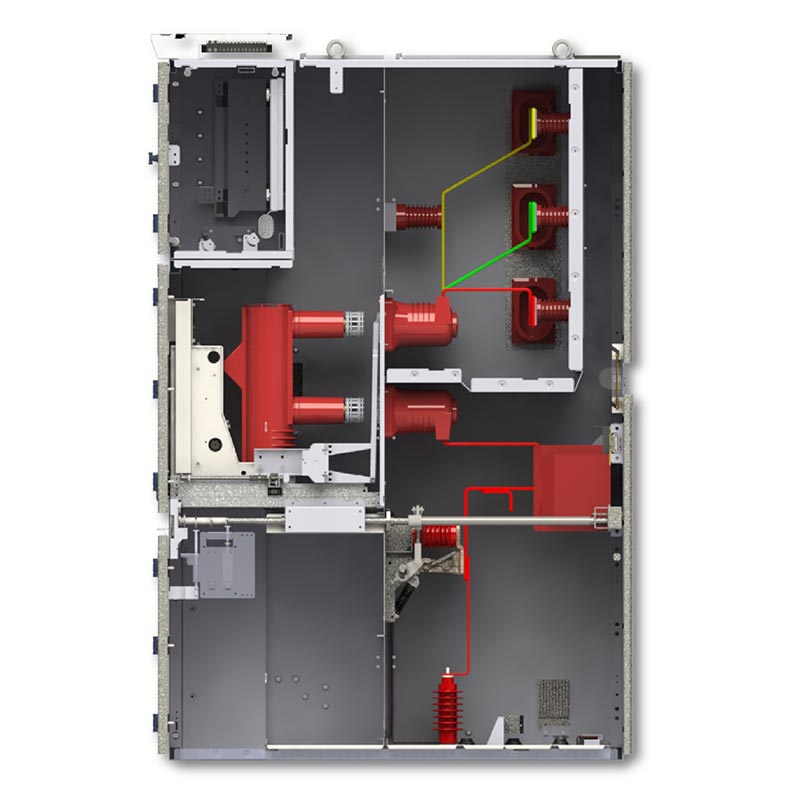

স্বাধীন বগির কাঠামো

Kyn28 সুইচগিয়ার 12kV অল-মেটাল আইসোলেশন সহ একটি মডুলার কম্পার্টমেন্ট ডিজাইন গ্রহণ করে। চারটি কার্যকরী ক্ষেত্র সম্পূর্ণ স্বাধীন, কার্যকরভাবে দোষের বিস্তার রোধ করে:

1. সার্কিট ব্রেকার কম্পার্টমেন্ট: একটি ভ্যাকুয়াম সার্কিট ব্রেকার ট্রলি ইনস্টল করে, যা সুনির্দিষ্ট নির্দেশিকা দিয়ে সজ্জিত এবং নিরাপদ ট্রলি চলাচল নিশ্চিত করতে ইন্টারলকিং মেকানিজম।
2. বাসবার কম্পার্টমেন্ট: প্রধান এবং শাখা বাসবারগুলির আবদ্ধ লেআউট চমৎকার নিরোধক কর্মক্ষমতা সহ, এড়িয়ে যাওয়া ফেজ-টু-ফেজ/ফেজ-টু-গ্রাউন্ড শর্ট সার্কিটের ঝুঁকি।
3. তারের বগি: প্রশস্ত স্থান, মাল্টি-সার্কিট তারের সংযোগের জন্য উপযুক্ত, তারের বিছানো, ওয়্যারিং, এবং পরীক্ষা।
4. যন্ত্র এবং নিয়ন্ত্রণ বগি: সুরক্ষা ডিভাইস, মিটারিং যন্ত্র এবং নিয়ন্ত্রণ সার্কিটকে একীভূত করে কেন্দ্রীভূত পর্যবেক্ষণ এবং অপারেশন জন্য উপাদান.
5. প্রেসার রিলিফ ডিভাইস: উপরে একটি ডেডিকেটেড প্রেসার রিলিফ ফ্ল্যাপ দিয়ে সজ্জিত, এটি দ্রুত চাপ ছেড়ে দিতে পারে অভ্যন্তরীণ ত্রুটির ক্ষেত্রে চাপ, মন্ত্রিসভা এবং কর্মীদের নিরাপত্তা নিশ্চিত করা।

মূল পণ্যের সুবিধা

1. অপসারণযোগ্য হ্যান্ডকার্ট ডিজাইন

সার্কিট ব্রেকার, PT, এবং আইসোলেটিং হ্যান্ডকার্ট সিরিজ সম্পূর্ণভাবে বিনিময়যোগ্য। রক্ষণাবেক্ষণের সময়, কেবল সরান ত্রুটিপূর্ণ হ্যান্ডকার্টটি এবং পুরো বাসবারের সংযোগ বিচ্ছিন্ন না করে দ্রুত শক্তি পুনরুদ্ধার করতে অতিরিক্ত হ্যান্ডকার্টে চাপ দিন, উল্লেখযোগ্যভাবে বিদ্যুৎ বিভ্রাট রক্ষণাবেক্ষণ সময় হ্রাস.

2. ব্যাপক "পাঁচ-প্রতিরোধ" যান্ত্রিক ইন্টারলকিং:

- সার্কিট ব্রেকারগুলির দুর্ঘটনাজনিত খোলা এবং বন্ধ হওয়া প্রতিরোধ করে;
- লোডের অধীনে সার্কিট ব্রেকার হ্যান্ডকার্টে অপসারণ/ঠেলে বাধা দেয়;
- সক্রিয় থাকাকালীন গ্রাউন্ডিং সুইচ দুর্ঘটনাক্রমে বন্ধ হওয়া রোধ করে;
- গ্রাউন্ডিং সুইচ বন্ধ হয়ে গেলে দুর্ঘটনাজনিত শক্তিকরণ প্রতিরোধ করে;
- শক্তিযুক্ত বগিতে দুর্ঘটনাজনিত প্রবেশ রোধ করে।

3. অপ্টিমাইজ করা নিরাপত্তা এবং রক্ষণাবেক্ষণ

অল-ফ্রন্ট অপারেশন এবং রক্ষণাবেক্ষণ নকশা পিছনের রক্ষণাবেক্ষণের স্থানের প্রয়োজনীয়তা দূর করে, কার্যকরভাবে সংরক্ষণ করে বিতরণ রুমে মেঝে স্থান; ক্যাবিনেটে একটি অন্তর্নির্মিত ঘনীভবন হিটার রয়েছে, যা উচ্চ আর্দ্রতার সাথে মানিয়ে নেওয়া যায় পরিবেশ, ঘনীভবন দ্বারা সৃষ্ট নিরোধক ত্রুটি প্রতিরোধ করে।

4. উচ্চ নিরোধক এবং ফল্ট প্রতিরোধের

Kyn28 সুইচগিয়ার 12kV উচ্চ-মানের নিরোধক উপকরণ এবং বৈজ্ঞানিকভাবে ব্যবধানে নিরোধক ব্যবহার করে, অর্জন করে একটি উচ্চ নিরোধক স্তর। এটি কার্যকরভাবে শর্ট সার্কিট, ওভারভোল্টেজ এবং অন্যান্য বৈদ্যুতিক ত্রুটিগুলিকে প্রতিরোধ করে। সম্মিলিত এর ধাতব বর্মের কাঠামোর সাথে, এটি শক্তিশালী চাপ নিয়ন্ত্রণ ক্ষমতার গর্ব করে।

প্রধান অ্যাপ্লিকেশন প্রকার

1. ইনকামিং লাইন ক্যাবিনেট: আপস্ট্রিম উত্স থেকে পাওয়ার গ্রহণ করে, পাওয়ার রিসেপশন এবং সামগ্রিক সুরক্ষা প্রদান করে।
2. আউটগোয়িং লাইন ক্যাবিনেট: লোড, মোটর এবং অন্যান্য টার্মিনাল সার্কিটে শক্তি বিতরণ করে, সুরক্ষা প্রদান করে।
3. PT এবং ভোল্টেজ পরিমাপ ক্যাবিনেট: সিস্টেম ভোল্টেজ নিরীক্ষণ এবং overvoltage সুরক্ষা প্রদান করে।
4. মিটারিং ক্যাবিনেট: সঠিক শক্তি খরচ পরিসংখ্যানের জন্য শক্তি মিটারিং যন্ত্রগুলিকে একীভূত করে৷
5. বাসবার সেকশন ক্যাবিনেট: সেগমেন্টেড অপারেশন, আইসোলেশন এবং বাসবার বিভাগগুলির সুরক্ষা সক্ষম করে।
6. আইসোলেশন ক্যাবিনেট: নিরাপদ রক্ষণাবেক্ষণ নিশ্চিত করে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে।

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন কেস

কেস 1: পূর্ব চীনে একটি বড় ডেটা সেন্টারের জন্য 10kV পাওয়ার ডিস্ট্রিবিউশন প্রকল্প

প্রকল্পের প্রয়োজনীয়তা: ডেটা সেন্টারের জন্য প্রয়োজন 99.99% পাওয়ার প্রাপ্যতা এবং একটি শূন্য-ফল্ট, অত্যন্ত স্থিতিশীল সার্ভারের মতো মূল লোডগুলিতে নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করতে মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেম এবং শীতল সরঞ্জাম।

সমাধান: Usune Kyn28 Switchgear 12kV ইউনিট সহ একটি সম্পূর্ণ বিদ্যুৎ বিতরণ ব্যবস্থা তৈরি করা হয়েছিল ইনকামিং ক্যাবিনেট, মিটারিং ক্যাবিনেট, পিটি ক্যাবিনেট এবং 12টি বহির্গামী ক্যাবিনেট। এটি 40kA শর্ট-সার্কিট দিয়ে সজ্জিত ব্রেকিং ক্ষমতা ভ্যাকুয়াম সার্কিট ব্রেকার এবং বুদ্ধিমান সমন্বিত সুরক্ষা ডিভাইস দ্রুত ফল্ট অর্জন করতে বিচ্ছিন্নতা এবং সঠিক ত্রুটি অবস্থান।

অপারেশনাল ফলাফল: 2023 সালে এটি চালু হওয়ার পর থেকে, সিস্টেমটি 100% সহ কোনো ত্রুটি ছাড়াই কাজ করেছে সুরক্ষা কর্মে নির্ভুলতার হার। বার্ষিক বিদ্যুত বিভ্রাটের সময় 5 মিনিটেরও কম, সম্পূর্ণ উচ্চতা পূরণ করে ডেটা সেন্টারের নির্ভরযোগ্যতা পাওয়ার সাপ্লাই প্রয়োজনীয়তা এবং কার্যকরভাবে দশের অর্থনৈতিক ক্ষতি এড়ানো বিদ্যুৎ বিপর্যয়ের কারণে লাখ লাখ ডলার।

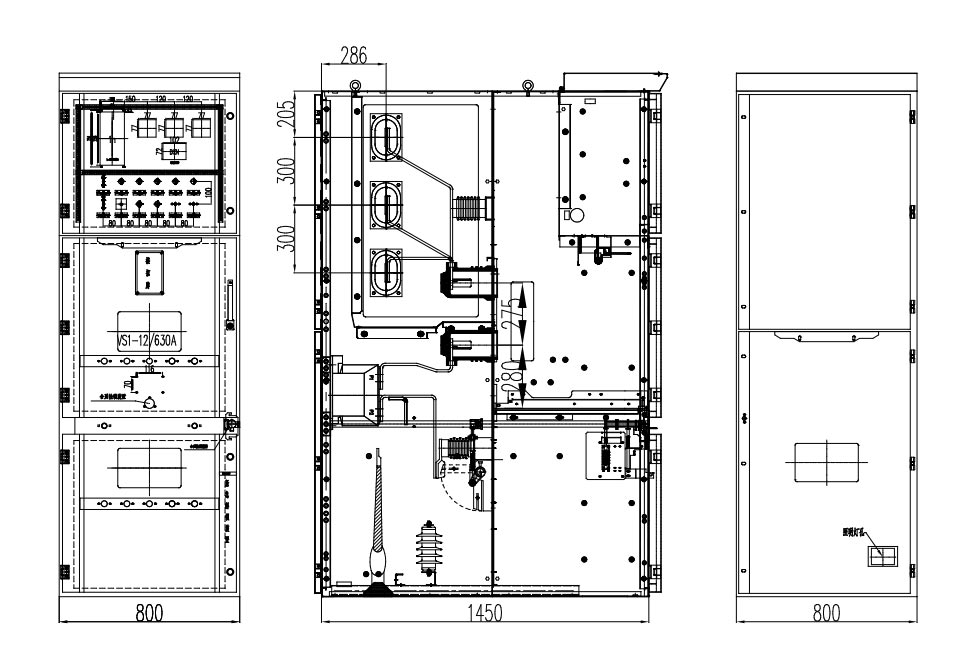

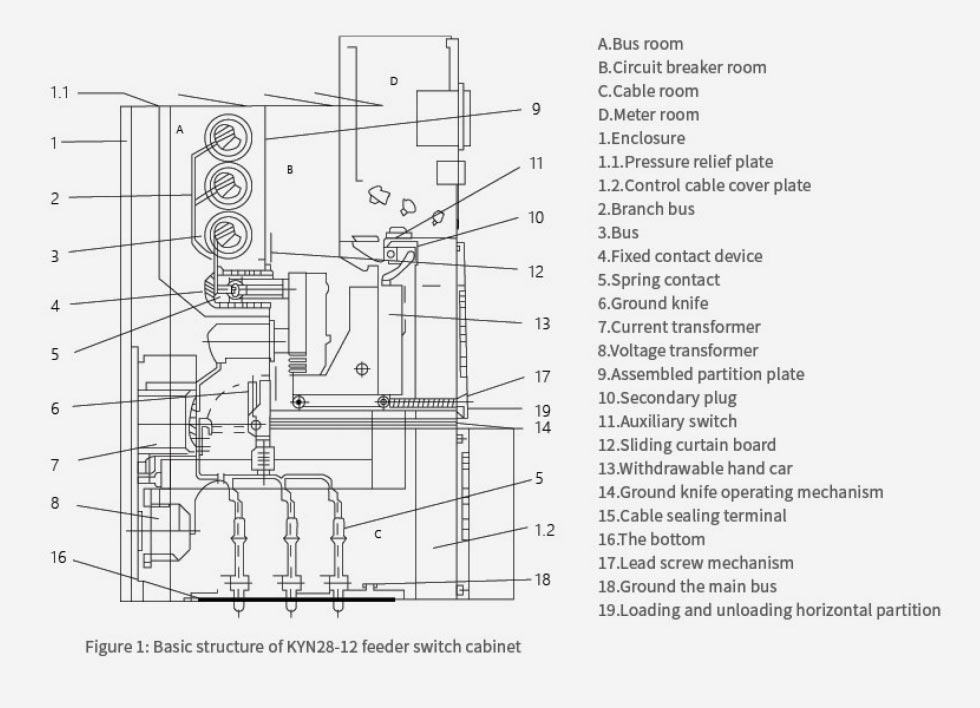

পণ্যের বাহ্যিক মাত্রা

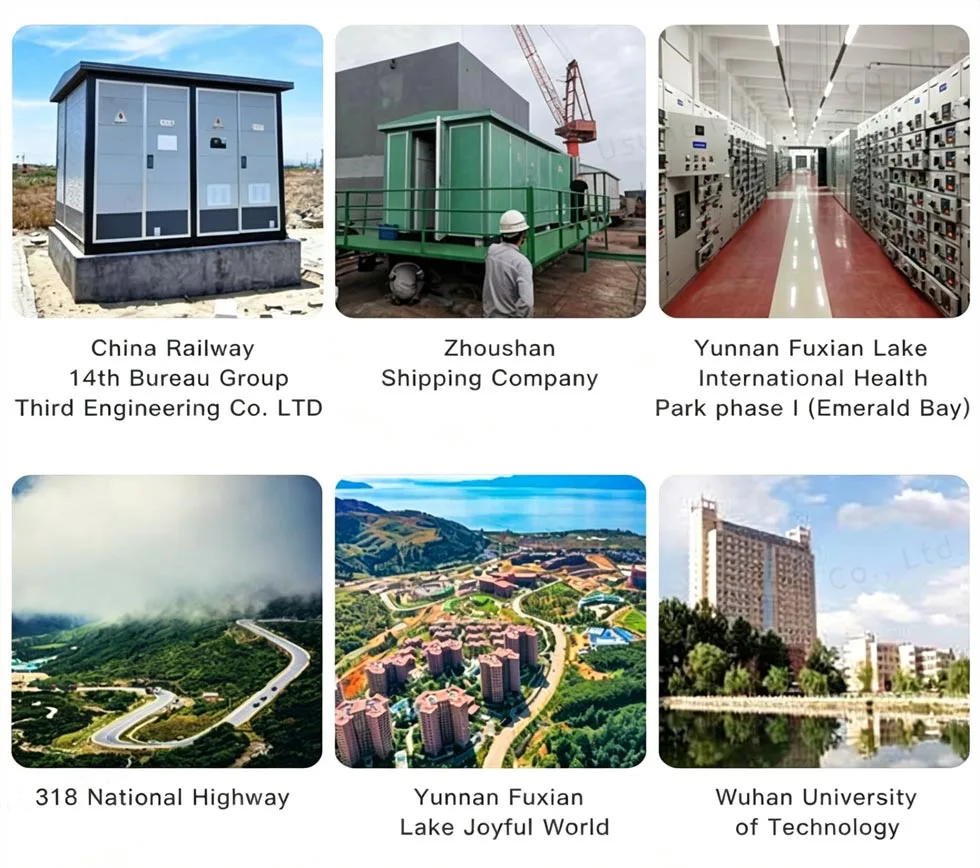

প্রজেক্ট রেফারেন্স

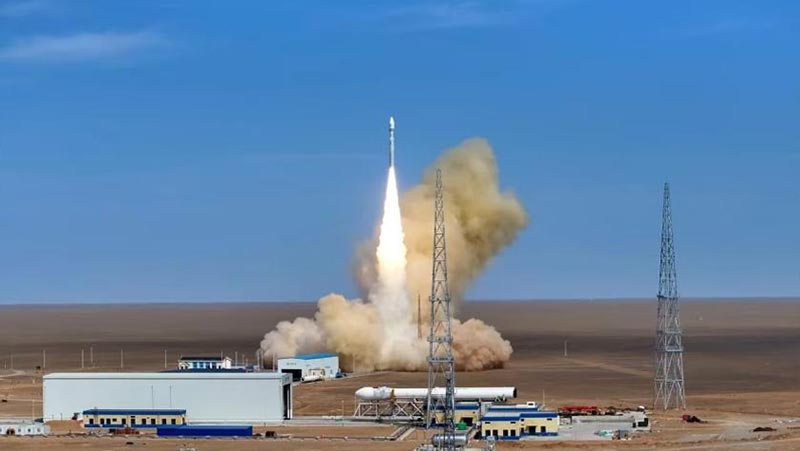

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

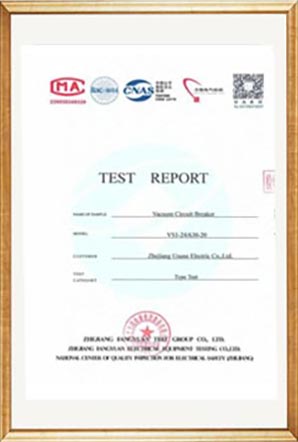

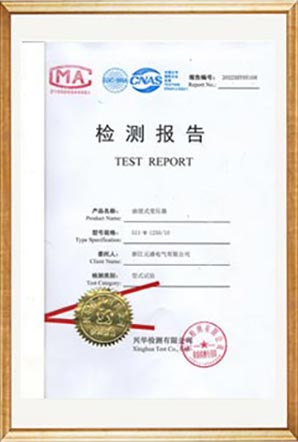

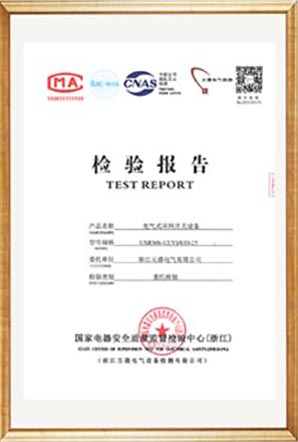

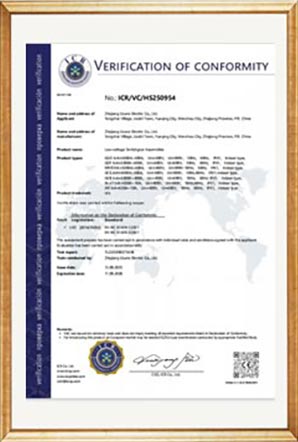

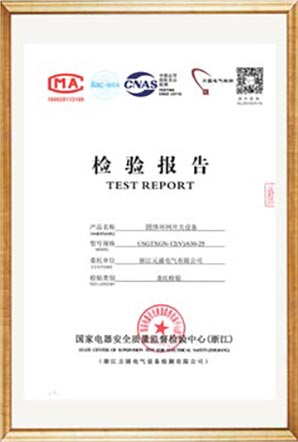

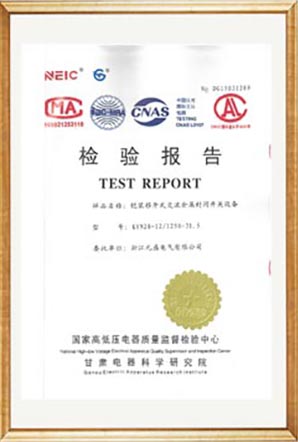

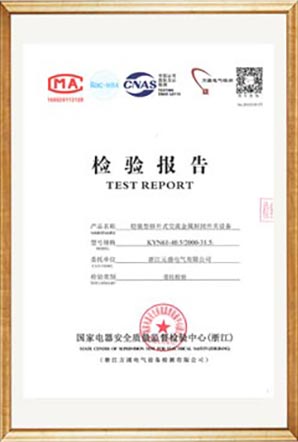

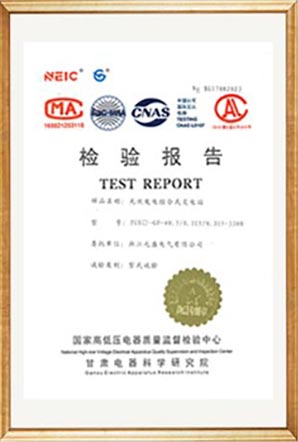

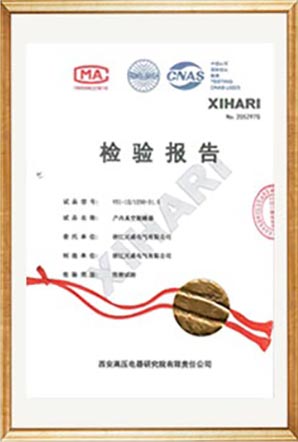

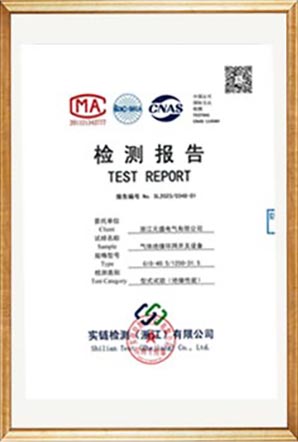

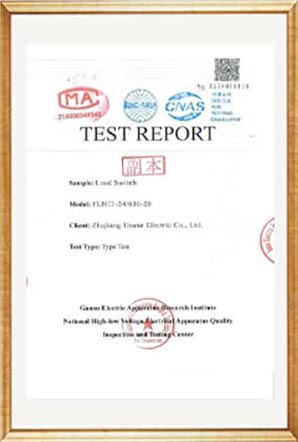

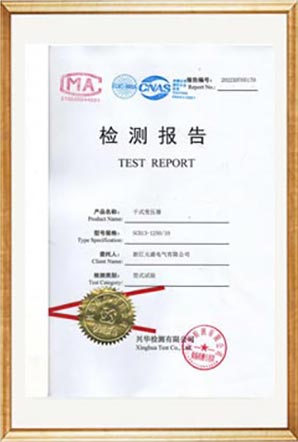

টেস্ট রিপোর্ট

FAQs

প্রশ্ন 1: Kyn28 সুইচগিয়ার 12kV সিস্টেমের "ফাইভ-প্রুফ" ইন্টারলকিং কি একটি যান্ত্রিকভাবে জোর করে ইন্টারলকিং মেকানিজম, এবং এটা নিষ্ক্রিয় করা যাবে?

Usune KYN28 সুইচগিয়ারের "ফাইভ-প্রুফ" ইন্টারলকিং সিস্টেমটি সম্পূর্ণরূপে যান্ত্রিক, জোরপূর্বক ইন্টারলকিং ডিজাইন নিযুক্ত করে কোন বৈদ্যুতিক সহায়ক আনলকিং সার্কিট ছাড়া, কাঠামোগতভাবে ভুল অপারেশনের সম্ভাবনা দূর করে। শুধুমাত্র পেশাদার রক্ষণাবেক্ষণ কর্মীরা ক্ষমতার নিরাপদ অবস্থার অধীনে বিশেষ সরঞ্জাম ব্যবহার করে সাময়িকভাবে এটি আনলক করতে পারে ব্যর্থতা এবং গ্রাউন্ডিং; এটা স্বাভাবিক অপারেশন সময় আনলক করা যাবে না. এটি সম্পূর্ণরূপে IEC এবং গার্হস্থ্য শক্তির সাথে সঙ্গতিপূর্ণ নিরাপত্তা মান, অপারেটর এবং সরঞ্জাম নিরাপত্তা সর্বোচ্চ.

প্রশ্ন 2: পণ্যটি কি উচ্চ আর্দ্রতা এবং উচ্চ উচ্চতার পরিবেশে সাধারণত কাজ করতে পারে এবং বিশেষ চিকিত্সা কী প্রয়োজন?

পণ্যের আদর্শ আর্দ্রতা সহনশীলতা হল ≤95% দৈনিক গড় এবং ≤90% মাসিক গড়৷ অন্তর্নির্মিত কনডেন্সার হিটার স্বয়ংক্রিয়ভাবে dehumidifies, সহজে উচ্চ আর্দ্রতা পরিবেশ হ্যান্ডলিং. 1000m> উচ্চতা সহ পরিস্থিতির জন্য, এটি হতে পারে পাওয়ার ইন্ডাস্ট্রির মান অনুযায়ী ডেরেটিংয়ের সাথে ব্যবহার করা হয় (প্রতি 1000 মিটার বৃদ্ধির জন্য প্রায় 10% ডেরেটিং উচ্চতা)। কাস্টম-ডিজাইন করা রিইনফোর্সড ইনসুলেশন সংস্করণগুলিও ক্রিপেজ দূরত্ব বাড়ানোর জন্য এবং মিলিত হওয়ার জন্য উপলব্ধ উচ্চ-উচ্চতা নিরাপত্তা অপারেশন প্রয়োজনীয়তা.
