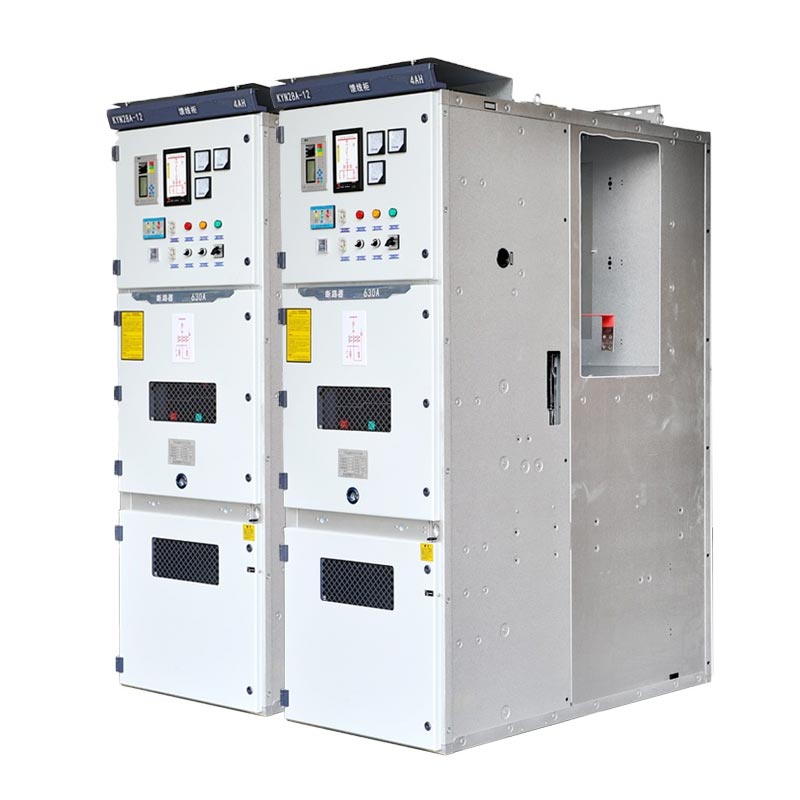

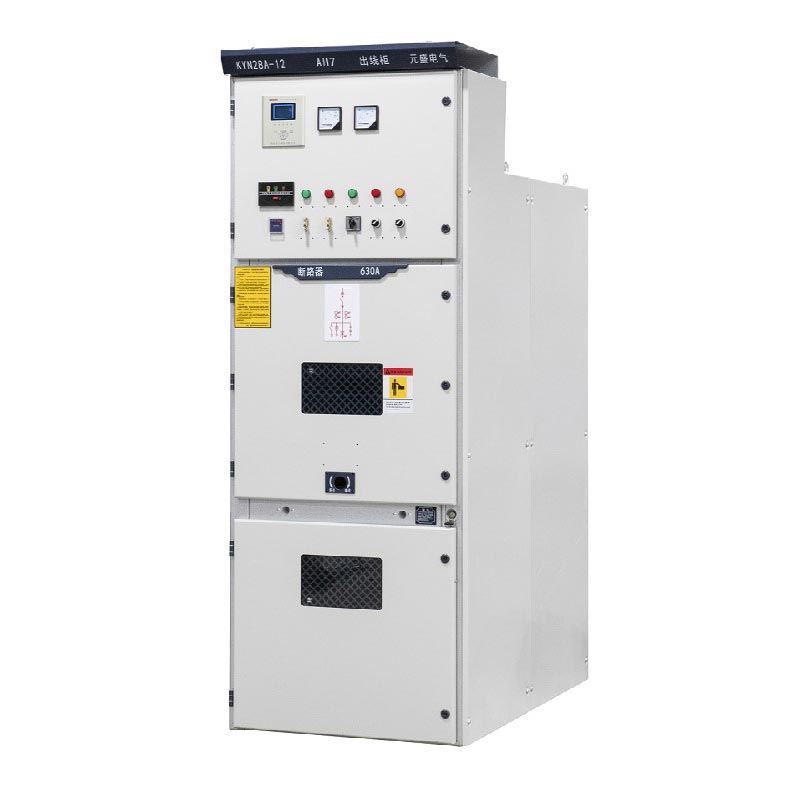

11kv Mv Vcb প্যানেল

11kV MV Vcb প্যানেলগুলি শিল্প-গ্রেড, উচ্চ-নির্ভরযোগ্য মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন হিসাবে অবস্থিত সরঞ্জাম, 11kV এবং নীচের ভোল্টেজ সিস্টেমের জন্য উপযুক্ত, এবং একক বাসবার, একক বাসবার সেগমেন্টেড, বা ডাবল ব্যবহার করা যেতে পারে বাসবার স্থাপত্য তারা কঠোরভাবে IEC 60298, IEC 694, GB3906-2006, এবং জার্মান DIN VDE 0670-এর মতো মানগুলি মেনে চলে। এবং সমগ্র প্রক্রিয়া জুড়ে প্রমিত নিয়ন্ত্রণের সাথে প্রত্যয়িত ISO ম্যানেজমেন্ট সিস্টেম।

কম ভোল্টেজের সুইচগিয়ার

মাঝারি ভোল্টেজের সুইচগিয়ার

মূল প্যারামিটার এবং স্ট্রাকচারাল হাইলাইট

1. মূল পরামিতি

রেটেড ভোল্টেজ 11kV (3.6~12kV এর সাথে সামঞ্জস্যপূর্ণ), তিন-ফেজ AC 50/60Hz, রেট করা বর্তমান 630A~2500A (কাস্টমাইজযোগ্য), শর্ট-সার্কিট ব্রেকিং কারেন্ট 25kA~40kA, সুরক্ষা স্তর IP4X (ঘের), একাধিক সিস্টেমের সাথে সামঞ্জস্যপূর্ণ স্থাপত্য

2. স্ট্রাকচারাল হাইলাইটস

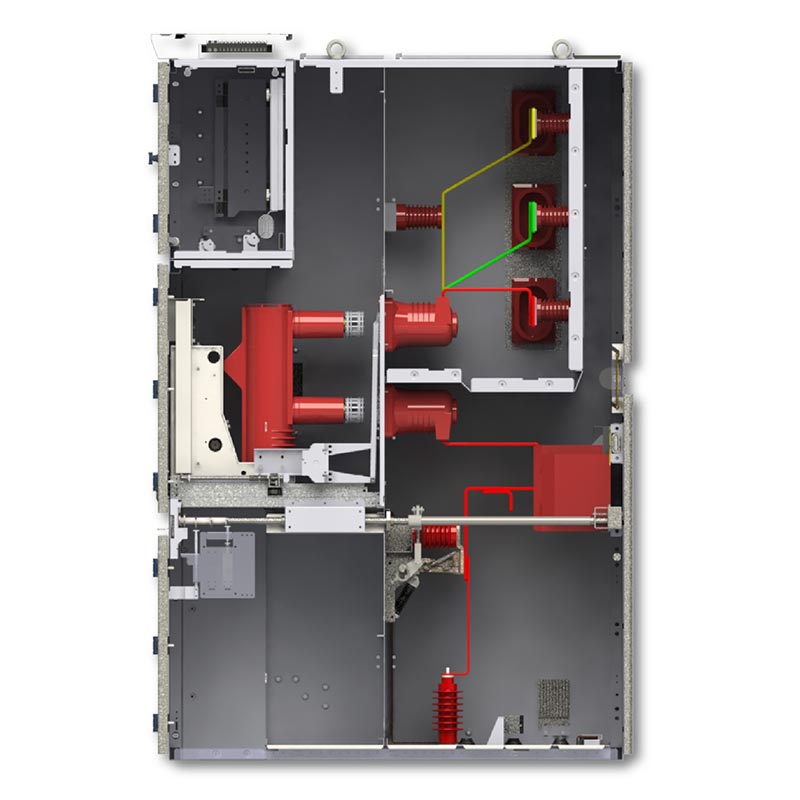

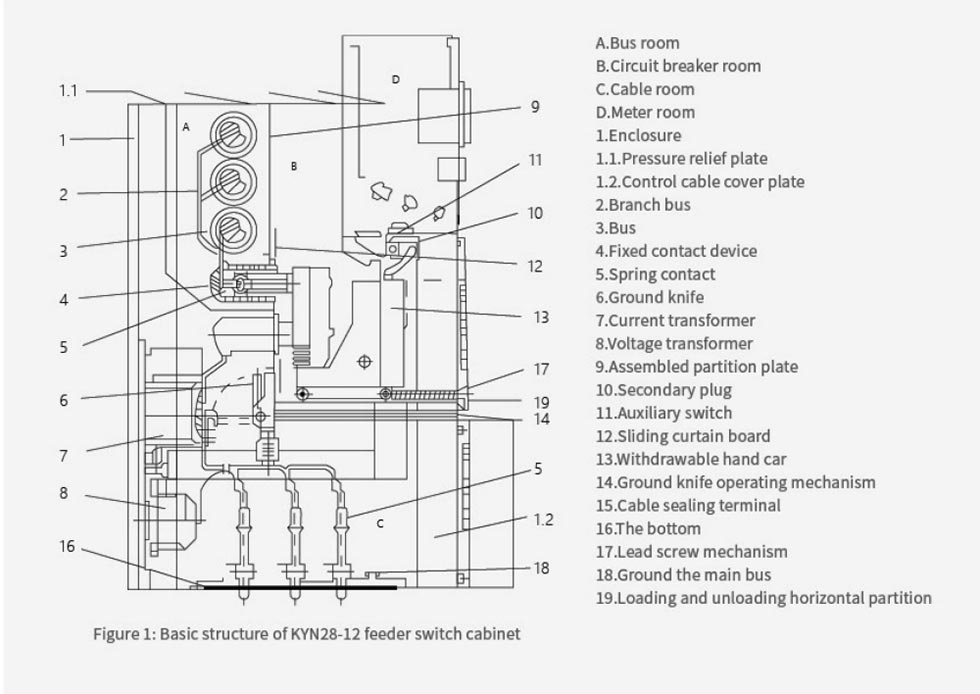

ধাতু-পরিহিত প্রত্যাহারযোগ্য কাঠামো, চারটি স্বাধীন বগি, সহজ রক্ষণাবেক্ষণের জন্য কেন্দ্রীয়ভাবে অবস্থিত হ্যান্ডকার্ট; একটি ব্যাপক পাঁচ-প্রমাণ নিরাপত্তা ইন্টারলকিং সিস্টেম, যান্ত্রিক + বৈদ্যুতিক দ্বৈত সুরক্ষা দিয়ে সজ্জিত, অপব্যবহার দূর করা; শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা, বিভিন্ন অন্দর কাজের অবস্থার জন্য উপযুক্ত।

মূল সুবিধা

1. নির্ভরযোগ্য কর্মক্ষমতা: দ্রুত প্রতিক্রিয়া সহ ভ্যাকুয়াম সার্কিট ব্রেকার, দীর্ঘ যান্ত্রিক জীবন, ঘন ঘন জন্য উপযুক্ত একাধিক পরিস্থিতিতে অপারেশন;

2. নিরাপদ এবং সুবিধাজনক: সম্পূর্ণরূপে আবদ্ধ সুরক্ষা, দক্ষ রক্ষণাবেক্ষণের জন্য হ্যান্ডকার্ট ডিজাইন, বুদ্ধিমানকে সমর্থন করে দূরবর্তী অপারেশন এবং রক্ষণাবেক্ষণ;

3. গ্লোবাল কোয়ালিটি: চীন ভিত্তিক প্রস্তুতকারক, প্রমিত কারখানা উত্পাদন ক্ষমতা এবং গুণমান নিশ্চিত করে; একটি হিসাবে উচ্চ-মানের সরবরাহকারী, একাধিক অঞ্চলে রপ্তানি করে এবং পূর্ণ-চক্র পরিষেবা প্রদান করে।

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন কেস

কেস 1: দক্ষিণ-পূর্ব এশিয়ার একটি 110kV সাবস্টেশনে 11kV বিতরণ প্রকল্প

1. প্রকল্পের পটভূমি: এই সাবস্টেশনটি এই অঞ্চলের একটি মূল পাওয়ার সাপ্লাই হাব, যার জন্য একটি স্থিতিশীল 11kV শক্তি প্রয়োজন আশেপাশের শিল্প পার্ক এবং আবাসিক এলাকায় সরবরাহ। সরঞ্জাম উচ্চ নির্ভরযোগ্যতা থাকতে হবে এবং সম্মতি, এবং স্থানীয় 50Hz পাওয়ার সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

2. অ্যাপ্লিকেশন সমাধান: Usune কাস্টমাইজড 28 KYN28A-12 11kV MV VCB প্যানেল, একটি একক বাসবার সেগমেন্টেড গ্রহণ করে স্থাপত্য এবং দ্বৈত-সার্কিট পাওয়ার সাপ্লাই প্রয়োজনীয়তা মেটাতে VS1 ভ্যাকুয়াম সার্কিট ব্রেকার দিয়ে সজ্জিত।

3. বাস্তবায়নের ফলাফল: এটি চালু হওয়ার পর থেকে তিন বছরে, সরঞ্জামগুলি কোনো কাজ ছাড়াই কাজ করেছে৷ ব্যর্থতা, বজ্রঝড় এবং উচ্চ তাপমাত্রার মতো চরম পরিস্থিতিতে একাধিক পরীক্ষা সফলভাবে পাস করা। এটি সঠিকভাবে বিদ্যুৎ বিতরণ এবং ত্রুটি সুরক্ষা সম্পূর্ণ করে, সাবস্টেশনকে "শূন্য পাওয়ার বিভ্রাট" অর্জনে সহায়তা করে অপারেশন এবং রক্ষণাবেক্ষণ," এবং স্থানীয় বিদ্যুৎ বিভাগ থেকে উচ্চ স্বীকৃতি পেয়েছে।

কেস 2: একটি ইউরোপীয় অটোমোবাইল ম্যানুফ্যাকচারিং প্ল্যান্টে উচ্চ-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন আপগ্রেড

1. প্রকল্পের পটভূমি: কারখানার স্ট্যাম্পিং এবং পেইন্টিং ওয়ার্কশপে বিদ্যুতের জন্য অত্যন্ত উচ্চ প্রয়োজনীয়তা রয়েছে সরবরাহের স্থিতিশীলতা, একটি 11kV পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে আপগ্রেড করার প্রয়োজন। সরঞ্জাম অবশ্যই EU মেনে চলতে হবে আইইসি মান, রক্ষণাবেক্ষণ এবং স্থান ব্যবহারের সহজতার কথাও বিবেচনা করে।

2. আবেদনের সমাধান: 16টি Usune 11kV MV VCB প্যানেল নির্বাচন করা হয়েছে, যেখানে একটি কেন্দ্রে অবস্থিত হ্যান্ডকার্ট নিয়োগ করা হয়েছে গঠন, একটি একক বাসবার সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, এবং অ্যান্টি-কনডেনসেশন হিটার এবং বুদ্ধিমান দিয়ে সজ্জিত তাপমাত্রা এবং আর্দ্রতা পর্যবেক্ষণ মডিউল।

3. বাস্তবায়নের ফলাফল: সরঞ্জাম পুরোপুরি ইউরোপীয় 50Hz/60Hz ডুয়াল-ফ্রিকোয়েন্সি সিস্টেমের সাথে খাপ খায়। ইনস্টলেশন স্বাভাবিক ওয়ার্কশপ উত্পাদন প্রভাবিত করে না, এবং হ্যান্ডকার্ট দ্রুত রক্ষণাবেক্ষণের জন্য বের করা যেতে পারে। আপগ্রেড করার পরে, কারখানার পাওয়ার সাপ্লাই ব্যর্থতার হার 90% কমেছে, ক্রমাগত উত্পাদন চাহিদা মেটাতে অটোমোবাইল উত্পাদন.

কাজের পরিবেশ

1. পরিবেষ্টিত বায়ুর তাপমাত্রা: সর্বোচ্চ +40°C, সর্বনিম্ন -10°C;
2. আপেক্ষিক আর্দ্রতা: দৈনিক গড় ≤ 95%, মাসিক গড় ≤ 90%;
3.উচ্চতা: ≤ 1000 মি;
4. ভূমিকম্পের তীব্রতা: গ্রেড 8 এর বেশি নয়;
5. সরঞ্জামগুলি আগুন বা বিস্ফোরণের ঝুঁকি, মারাত্মক দূষণ, রাসায়নিক মুক্ত স্থানে স্থাপন করা হবে জারা, এবং শক্তিশালী কম্পন।
6. যদি সরঞ্জামগুলি পরিবেশগত অবস্থার অধীনে ব্যবহার করা হয় যা জিবি-তে নির্দিষ্ট করা স্বাভাবিক প্রয়োজনীয়তা অতিক্রম করে 3906, প্রাসঙ্গিক ব্যবস্থা ব্যবহারকারী এবং প্রস্তুতকারকের দ্বারা সম্মত হবে।

প্রযুক্তিগত বিশেষ উল্লেখ

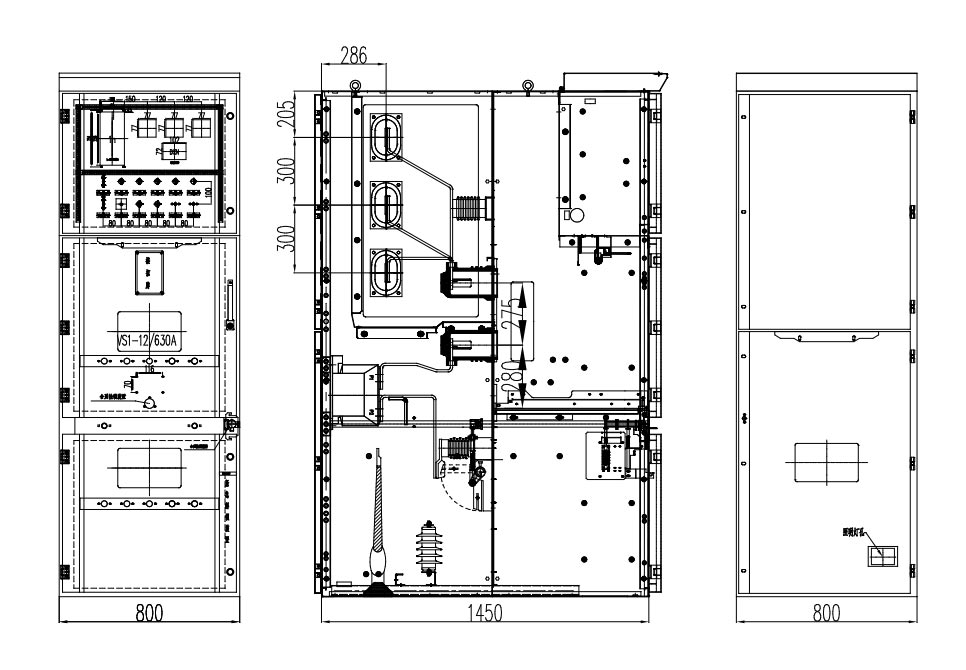

পণ্যের বাহ্যিক মাত্রা

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

FAQs

প্রশ্ন 1: পাঁচ-গুণ ইন্টারলকিং ফাংশন?

উত্তর: যান্ত্রিক এবং বৈদ্যুতিক দ্বৈত সহ অ্যান্টি-মিসঅপারেশন সার্কিট ব্রেকারের মতো পাঁচটি প্রধান ফাংশন অন্তর্ভুক্ত করে মিসঅপারেশন প্রতিরোধ করতে ইন্টারলকিং।

প্রশ্ন 2: 11kV MV Vcb প্যানেলগুলি কি 10kV সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?

উত্তর: সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, কোন পরিবর্তনের প্রয়োজন নেই, সরাসরি বিদ্যমান সরঞ্জাম এবং পরামিতি কাস্টমাইজেশন প্রতিস্থাপন করতে পারে সমর্থিত হয়।

প্রশ্ন 3: রপ্তানি সম্মতি এবং বিক্রয়োত্তর পরিষেবা?

একটি: আন্তর্জাতিক মান সঙ্গে অনুগত, আঞ্চলিক সার্টিফিকেশন কাস্টমাইজ করা যেতে পারে; চীন থেকে দ্রুত প্রতিক্রিয়া কারখানা, এবং বিশ্বব্যাপী আউটলেট থেকে স্থানীয় বিক্রয়োত্তর পরিষেবা।

ব্র্যান্ড এবং কারখানার শক্তি

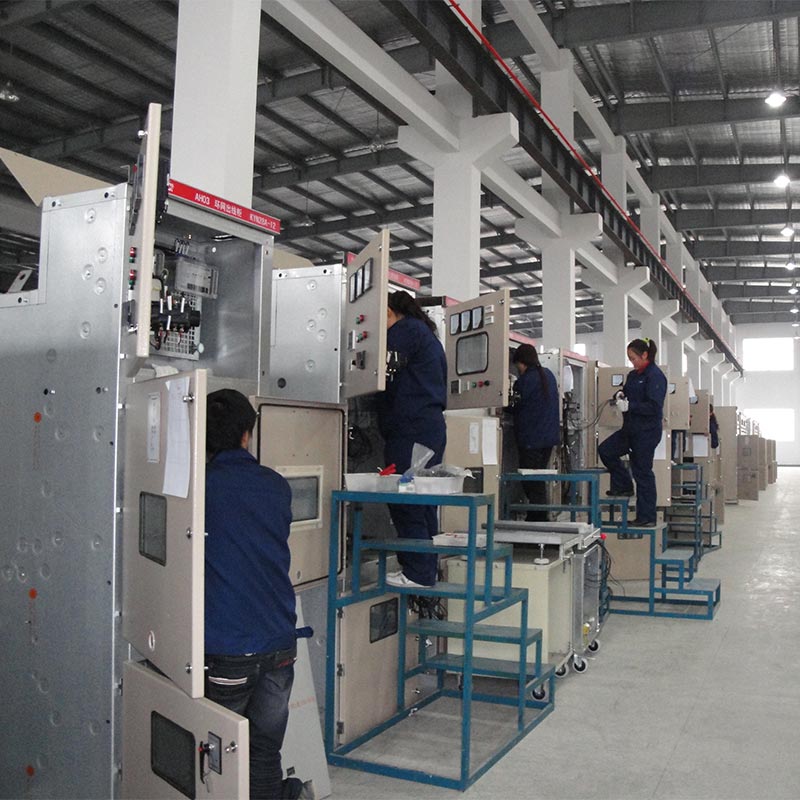

Usune চীনে তার মূল কারখানার উপর নির্ভর করে, যার বার্ষিক উৎপাদন ক্ষমতা 5,000 প্যানেলের বেশি। এটা boasts ডিজিটালাইজড এন্ড-টু-এন্ড ম্যানেজমেন্ট, R&D, ম্যানুফ্যাকচারিং এবং সেলসকে একীভূত করা। এর পণ্যগুলি 30 টিরও বেশি কভার করে দেশ, এটিকে বিশ্বব্যাপী গ্রাহকদের জন্য একটি বিশ্বস্ত মাঝারি-ভোল্টেজ পাওয়ার বিতরণ সরবরাহকারী এবং প্রস্তুতকারক করে তোলে।
