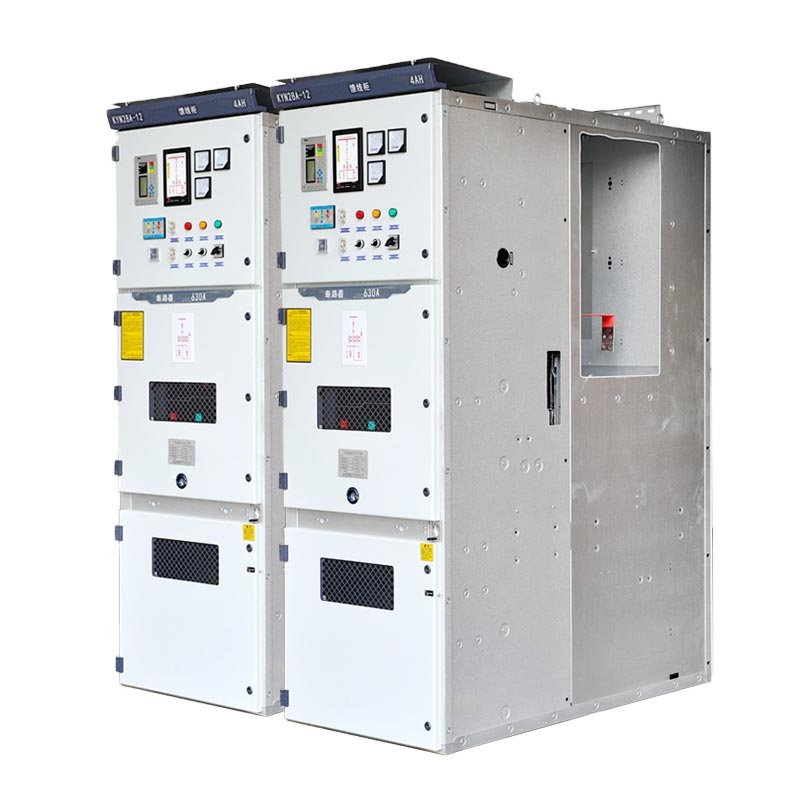

Kyn28 সুইচগিয়ার 11kV

Usune Kyn28 সুইচগিয়ার 11kV 3.6kV–12kV, 50Hz থ্রি-ফেজ এসি সিস্টেমের জন্য উপযুক্ত, যা পাওয়ার রিসেপশন সক্ষম করে, বিতরণ, নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণ। এটি একক বাসবার, একক বাসবার বিভাগীয়করণ এবং দ্বিগুণ সমর্থন করে বাসবার সংযোগ পদ্ধতি, এটিকে পাওয়ার সিস্টেমে একটি মূল শক্তি বিতরণ ডিভাইস করে তোলে। একটি মূল পণ্য হিসাবে a পেশাদার চীনা শক্তি সরঞ্জাম সরবরাহকারী, এটি বিশ্বব্যাপী বিশ্বস্ত মাঝারি-ভোল্টেজ পাওয়ার বিতরণে পরিণত হয়েছে সমাধান তার কারখানা উত্পাদন ক্ষমতা এবং স্থিতিশীল মানের জন্য ধন্যবাদ.

কম ভোল্টেজের সুইচগিয়ার

মাঝারি ভোল্টেজের সুইচগিয়ার

মূল মান সম্মতি

Usune Kyn28 Switchgear 11kV পণ্য নিশ্চিত করতে আন্তর্জাতিক এবং দেশীয় মান কঠোরভাবে মেনে চলে নির্ভরযোগ্যতা, নিরাপত্তা, এবং আন্তঃক্রিয়াশীলতা:

1. IEC 60298 / IEC 62271-200: 1kV থেকে 52kV রেটেড ভোল্টেজ সহ এসি মেটাল-ঘেরা সুইচগিয়ার
2. GB 3906-2006: 3–35kV AC মেটাল-ঘেরা সুইচগিয়ার এবং কন্ট্রোল ক্যাবিনেট
3. DL/T 404-2007: ইন্ডোর এসি হাই-ভোল্টেজ সুইচগিয়ারের জন্য প্রযুক্তিগত স্পেসিফিকেশন
4. GB/T 11022: উচ্চ-ভোল্টেজ সুইচগিয়ারের জন্য সাধারণ স্পেসিফিকেশন

কাঠামোগত এবং নকশা বৈশিষ্ট্য

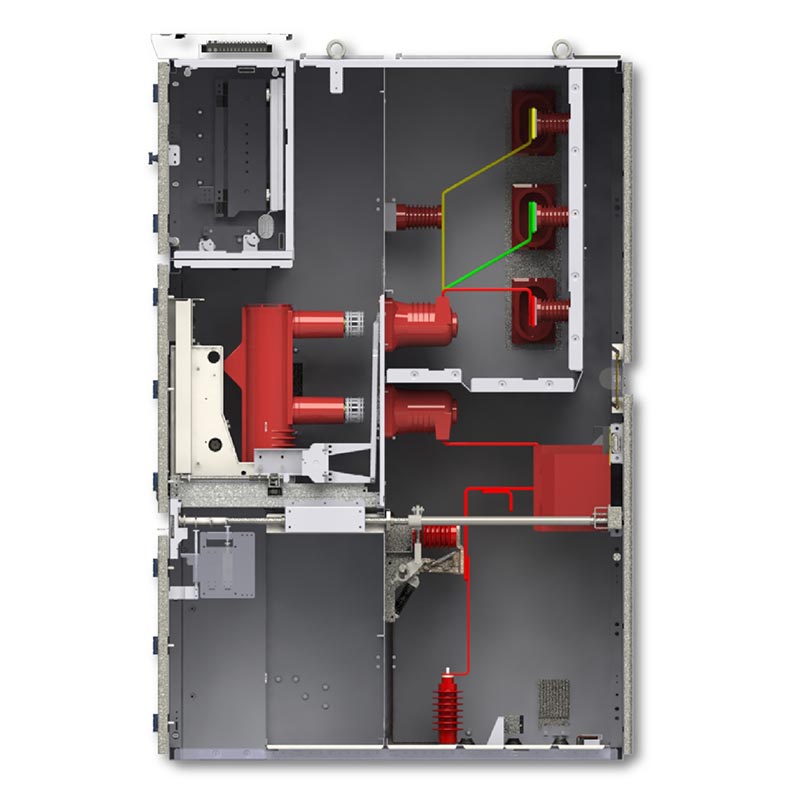

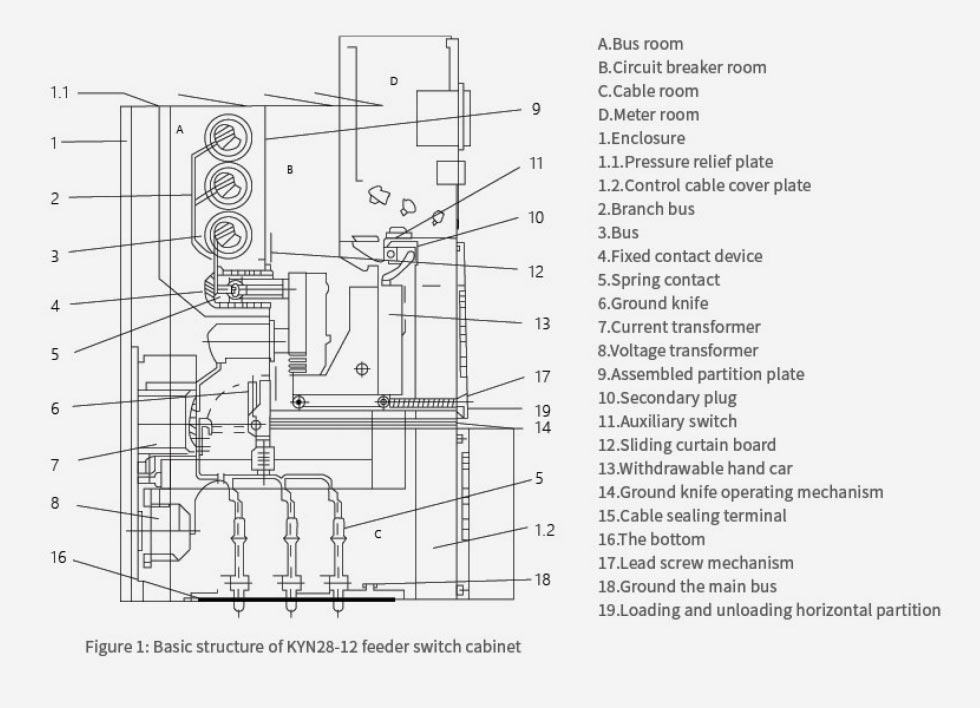

Kyn28 সুইচগিয়ার 11kV এনক্লোসার উচ্চ-মানের গ্যালভানাইজড/কোল্ড-রোল্ড দিয়ে তৈরি একটি মডুলার বোল্টেড কাঠামো গ্রহণ করে ইস্পাত প্লেট, ধাতব পার্টিশন দ্বারা পাঁচটি স্বাধীন গ্রাউন্ডিং কম্পার্টমেন্টে বিভক্ত, কার্যকরভাবে ত্রুটি প্রতিরোধ করে প্রচার

1. সার্কিট ব্রেকার কম্পার্টমেন্ট: যান্ত্রিক সহ একটি অপসারণযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার ট্রলি দিয়ে সজ্জিত ইন্টারলকিং
2. বাসবার কম্পার্টমেন্ট: স্বাধীনভাবে বিচ্ছিন্ন হয়ে প্রধান বাসবার এবং শাখা বাসবার ইনস্টল করে।
3. তারের বগি: তারের সংযোগের জন্য ব্যবহৃত, ট্রান্সফরমার, গ্রাউন্ডিং সুইচ, সার্জ অ্যারেস্টার ইত্যাদি।
4. কন্ট্রোল ইনস্ট্রুমেন্ট কম্পার্টমেন্ট: রিলে, যন্ত্র, সুরক্ষা ডিভাইস এবং সেকেন্ডারি সার্কিট ইনস্টল করে।
5. চাপ ত্রাণ চ্যানেল: শীর্ষে একটি চাপ ত্রাণ যন্ত্রের সাথে সজ্জিত, চাপ চাপ নিরাপদে মুক্তির অনুমতি দেয় একটি দোষের ক্ষেত্রে।

মূল সুবিধা

1. অপসারণযোগ্য হ্যান্ডকার্ট ডিজাইন: সার্কিট ব্রেকার এবং পিটি হ্যান্ডকার্টগুলি বিনিময়যোগ্য, দ্রুত রক্ষণাবেক্ষণের অনুমতি দেয় এবং সম্পূর্ণ বাসবার সেকশন ডি-এনার্জীজ না করে প্রতিস্থাপন।
2. ব্যাপক ফাইভ-প্রটেকশন ইন্টারলকিং: দুর্ঘটনাজনিত সার্কিট ব্রেকার খোলা/বন্ধ হওয়া প্রতিরোধ করে, প্রতিরোধ করে লোডের নিচে হ্যান্ডকার্টটি ঠেলে দেওয়া/টেনে আনা, এনার্জির সময় গ্রাউন্ডিং সুইচ বন্ধ করা রোধ করে, শক্তি বাড়াতে বাধা দেয় যখন গ্রাউন্ডিং সুইচ বন্ধ থাকে এবং শক্তিযুক্ত বগিতে দুর্ঘটনাজনিত প্রবেশকে বাধা দেয়।
3. কমপ্যাক্ট স্ট্রাকচার: সামনে-মুখী অপারেশন এবং রক্ষণাবেক্ষণ, ইনস্টলেশনের স্থান সংরক্ষণ।
4. উচ্চ পরিবেশগত অভিযোজনযোগ্যতা: অন্তর্নির্মিত ঘনীভবন হিটার, আর্দ্র পরিবেশের জন্য উপযুক্ত।

প্রধান অ্যাপ্লিকেশন প্রকার:

1. ইনকামিং লাইন ক্যাবিনেট (পাওয়ার ক্ষমতা)
2. বহির্গামী লাইন ক্যাবিনেট (ফিডার/মোটরগুলিতে শক্তি বিতরণ)
3. ভোল্টেজ ট্রান্সফরমার এবং ভোল্টেজ পরিমাপ ক্যাবিনেট
4. মিটারিং ক্যাবিনেট (শক্তি মিটার সহ)
5. বাসবার সেকশন ক্যাবিনেট
6. বিচ্ছিন্নতা মন্ত্রিসভা

পরিবেশগত অবস্থা

- পরিবেষ্টিত তাপমাত্রা: -15℃ ~ +40℃
- দৈনিক গড় আপেক্ষিক আর্দ্রতা ≤95%, মাসিক গড় ≤90%
- কোন বিস্ফোরক, ক্ষয়কারী গ্যাস বা পরিবাহী ধূলিকণা, কোন তীব্র কম্পন নেই
- শুধুমাত্র ইনডোর ইনস্টলেশন

প্রধান প্রযুক্তিগত পরামিতি

প্রকৃত আবেদন মামলা

শহুরে বাণিজ্যিক কমপ্লেক্স বিদ্যুৎ বিতরণ প্রকল্প। একটি 50-তলা বাণিজ্যিক কমপ্লেক্স (অফিস + বাণিজ্যিক + বিনোদন) পূর্ব চীনে 18 Usune Kyn28 সুইচগিয়ার 11kV ইউনিট ব্যবহার করে, যার মধ্যে ইনকামিং লাইন, আউটগোয়িং লাইন, PTs, মিটারিং, দ্বৈত বাসবারের মাধ্যমে অপ্রয়োজনীয় পাওয়ার সাপ্লাই সহ সেকশন ক্যাবিনেট এবং আইসোলেশন ক্যাবিনেট।

দুই বছরের অপারেশনের পর, এটি কোন অপরিকল্পিত বিদ্যুৎ বিভ্রাট ছাড়াই 99.98% পাওয়ার সাপ্লাই নির্ভরযোগ্যতা অর্জন করেছে। দ সুইচগিয়ার দ্রুত প্রতিস্থাপন করা যেতে পারে, উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণের সময় হ্রাস করে। কমপ্যাক্ট মন্ত্রিসভা মধ্যে স্থান সংরক্ষণ করে বিতরণ রুম, এবং একটি ঘনীভবন হিটার আর্দ্র পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করে।

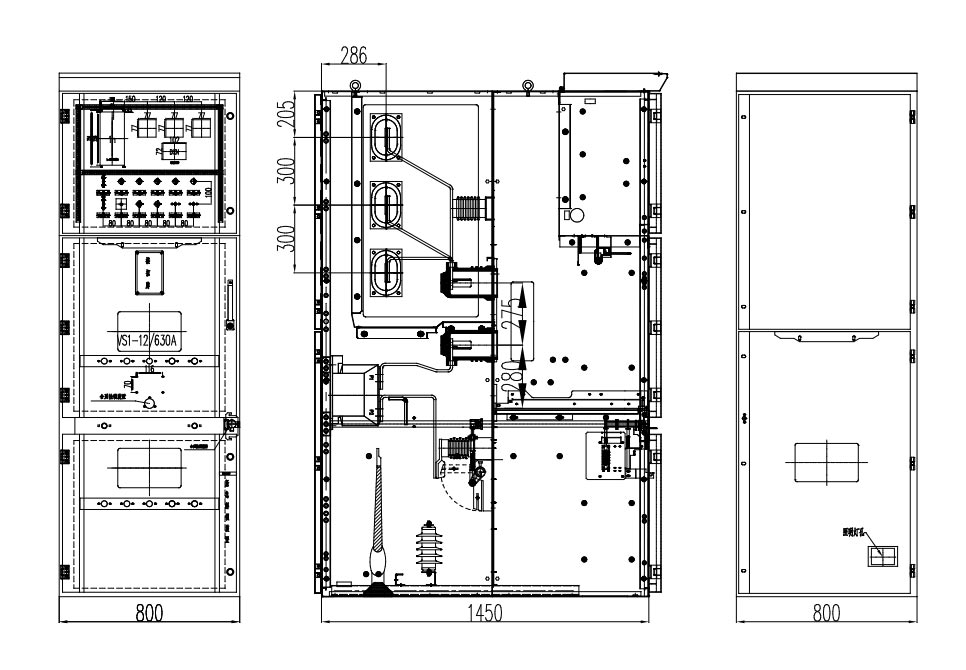

পণ্যের বাহ্যিক মাত্রা

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

FAQs

প্রশ্ন 1: Usune KYN28 11kV এবং ঐতিহ্যগত ফিক্সড সুইচগিয়ারের মধ্যে প্রধান পার্থক্যগুলি কী কী?

উত্তর: মূল পার্থক্য হল প্রত্যাহারযোগ্য সুইচগিয়ার কাঠামো। সার্কিট ব্রেকার স্বাধীনভাবে প্রত্যাহার করা যেতে পারে এবং অদলবদল, রক্ষণাবেক্ষণের সময় সম্পূর্ণ পাওয়ার বিভ্রাটের প্রয়োজনীয়তা দূর করে। এর ফলে উচ্চতর নিরাপত্তা এবং রক্ষণাবেক্ষণের দক্ষতা, এবং স্বাধীন বগি কার্যকরভাবে ফল্ট পরিসীমা সীমিত করে।

প্রশ্ন 2: Kyn28 সুইচগিয়ার 11kV কি উচ্চ-উচ্চতায় বা বিশেষ করে আর্দ্র পরিবেশে ব্যবহার করা যেতে পারে?

উঃ হ্যাঁ। একজন পেশাদার প্রস্তুতকারক হিসাবে, Usune উচ্চ-উচ্চতা ডিরেটিং ডিজাইন, বর্ধিত নিরোধক এবং জারা সুরক্ষা, এবং আর্দ্র পরিবেশে নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য একটি অন্তর্নির্মিত হিটার।

প্রশ্ন 3: পণ্যের ওয়ারেন্টি এবং বিক্রয়োত্তর পরিষেবা সম্পর্কে কী?

উত্তর: পুরো মেশিনটি 12 মাসের ওয়ারেন্টি সহ আসে, একটি বিশ্বব্যাপী প্রযুক্তিগত দল যা 24 ঘন্টা এবং দ্রুত প্রতিক্রিয়া জানায় মূল এলাকায় উপলব্ধ অন-সাইট পরিষেবা। আমরা দীর্ঘমেয়াদী রক্ষণাবেক্ষণ এবং প্রযুক্তিগত প্রশিক্ষণ প্রদান করি।
