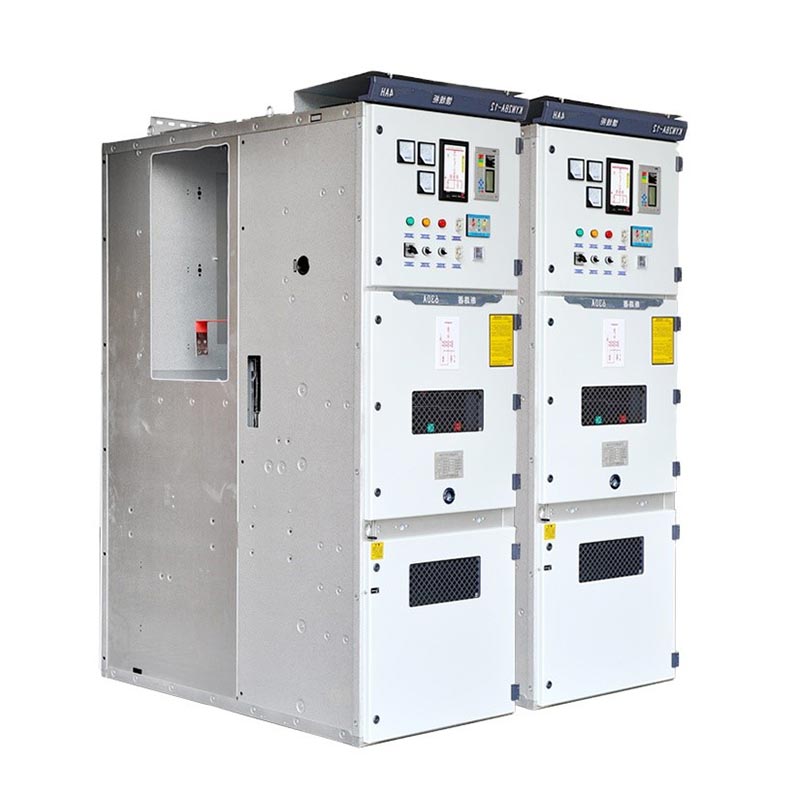

Kyn28 সুইচগিয়ার 6kv

Usune Kyn28 সুইচগিয়ার 6kV হল একটি ইনডোর এসি আর্মড প্রত্যাহারযোগ্য ধাতব-ঘেরা সুইচগিয়ার, এর জন্য উপযুক্ত 3.6kV~12kV ভোল্টেজ লেভেল, 50/60Hz থ্রি-ফেজ এসি পাওয়ার সিস্টেম, এবং এটি পাওয়ারের একটি মূল নিয়ন্ত্রণ এবং সুরক্ষা ডিভাইস সংক্রমণ এবং বিতরণ প্রক্রিয়া। Zhejiang Usune ইলেকট্রিক দ্বারা স্বাধীনভাবে বিকশিত এবং উত্পাদিত, এই পণ্য উন্নত নকশা ধারণা এবং পরিপক্ক উত্পাদন প্রক্রিয়া, নিরাপত্তা, নির্ভরযোগ্যতা ভারসাম্য এবং ব্যবহারিকতা এটি একক বাসবার এবং একক বাসবার সেগমেন্টেড সিস্টেমের পাওয়ার বিতরণের চাহিদা পূরণ করে, বড় আকারে অর্জন করে শক্তি, ধাতুবিদ্যা, রাসায়নিক এবং নির্মাণ শিল্পে প্রয়োগ, নিরাপদ এবং দক্ষ করতে অবদান রাখে স্থিতিশীল কর্মক্ষমতা সহ গ্লোবাল পাওয়ার সিস্টেমের অপারেশন।

কম ভোল্টেজের সুইচগিয়ার

মাঝারি ভোল্টেজের সুইচগিয়ার

মূল প্রযুক্তিগত পরামিতি

স্ট্রাকচারাল ডিজাইন এবং মূল বৈশিষ্ট্য

1. অপসারণযোগ্য মডুলার ডিজাইন

Kyn28 সুইচগিয়ার 6kV মূল উপাদান, ভ্যাকুয়াম সার্কিট ব্রেকার (VS1, VD4, ইত্যাদির সাথে সামঞ্জস্যপূর্ণ), ইনস্টল করা আছে একটি মোবাইল ট্রলিতে। রুটিন রক্ষণাবেক্ষণ, পরীক্ষা বা প্রতিস্থাপনের জন্য, শুধুমাত্র সার্কিট ব্রেকার ট্রলি থাকা প্রয়োজন অপারেশনের জন্য সরানো হয়েছে, পুরো মন্ত্রিসভাকে ডি-এনার্জাইজ করার প্রয়োজন ছাড়াই, রক্ষণাবেক্ষণের সময়কে উল্লেখযোগ্যভাবে সংক্ষিপ্ত করে এবং বিদ্যুৎ বিভ্রাটের প্রভাব হ্রাস করা। ট্রলি সার্বজনীন এবং দ্রুত প্রতিস্থাপন করা যেতে পারে, সিস্টেমের উন্নতি অপারেশন এবং রক্ষণাবেক্ষণ দক্ষতা।

2. মেটাল-ক্ল্যাড পার্টমেন্টালাইজড স্ট্রাকচার

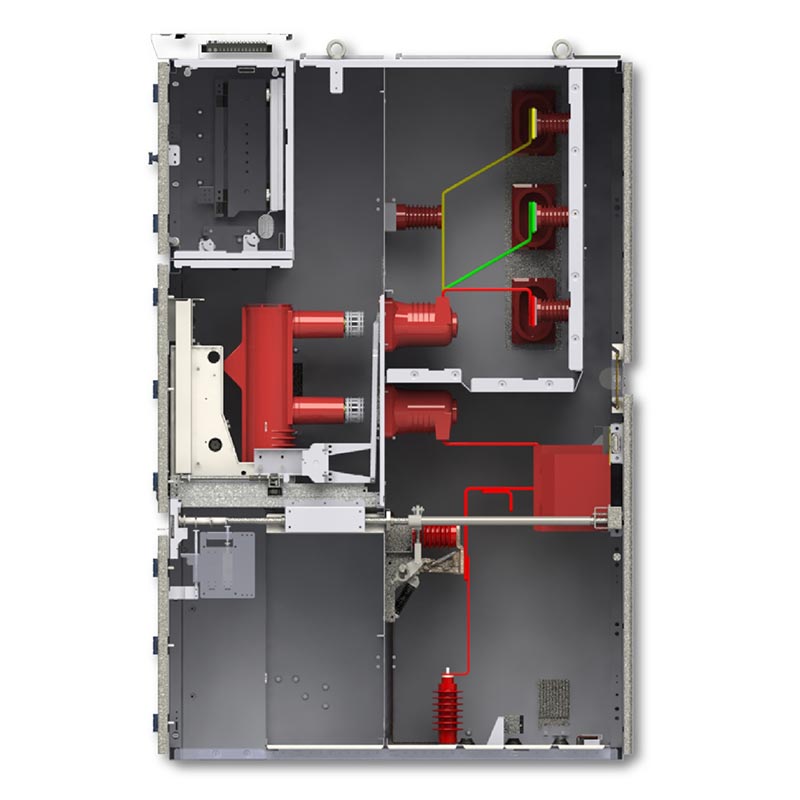

Kyn28 সুইচগিয়ার 6kV ক্যাবিনেটটি ধাতব পার্টিশন দ্বারা চারটি স্বাধীন কম্পার্টমেন্টে বিভক্ত: একটি বাসবার বগি, একটি সার্কিট ব্রেকার বগি, একটি তারের বগি এবং একটি কম-ভোল্টেজ যন্ত্রের বগি। প্রতিটি কম্পার্টমেন্টের লাইভ উপাদানগুলি সম্পূর্ণরূপে বিচ্ছিন্ন, কার্যকরভাবে পর্যায় থেকে পর্যায় বিস্তার রোধ করে এবং ফেজ-টু-গ্রাউন্ড শর্ট-সার্কিট ত্রুটি, ক্যাসকেডিং ব্যর্থতা এড়ানো, বৈদ্যুতিক শক হওয়ার ঝুঁকি হ্রাস করা রক্ষণাবেক্ষণ, এবং সরঞ্জাম অপারেশনাল নিরাপত্তা বৃদ্ধি.

3. ব্যাপক পাঁচ-প্রতিরোধ ইন্টারলকিং সুরক্ষা

একটি যান্ত্রিক + বৈদ্যুতিক ডুয়াল ফাইভ-প্রিভেনশন ইন্টারলকিং সিস্টেমের সাথে সজ্জিত, এটির অপব্যবহার দূর করে উৎস:

- সার্কিট ব্রেকারগুলির দুর্ঘটনাজনিত খোলা বা বন্ধ হওয়া প্রতিরোধ করে;

- লোডের নিচে সার্কিট ব্রেকার ট্রলি ঠেলে/সরানো রোধ করে;

- গ্রাউন্ডিং সুইচটি এনার্জাইজ করার সময় বন্ধ করা প্রতিরোধ করে;

- গ্রাউন্ডিং সুইচ বন্ধ হয়ে গেলে দুর্ঘটনাজনিত শক্তিকরণ প্রতিরোধ করে;

- একটি শক্তিশালী বগিতে দুর্ঘটনাজনিত প্রবেশ রোধ করে।

4. কমপ্যাক্ট, দক্ষ, এবং সহজেই প্রসারণযোগ্য

মন্ত্রিসভা একটি কম্প্যাক্ট কাঠামো আছে, ইনস্টলেশন স্থান সংরক্ষণ। এর মডুলার ডিজাইন নমনীয় সমন্বয়ের জন্য অনুমতি দেয় এবং বিদ্যুৎ বিতরণ ব্যবস্থার সম্প্রসারণ চাহিদা মেটাতে ক্যাবিনেটের প্রকারের সম্প্রসারণ। এটা সহজেই মানিয়ে যায় বিভিন্ন সিস্টেম আর্কিটেকচার, যেমন একক বাসবার এবং একক বাসবার সেগমেন্টেড সিস্টেম, ভবিষ্যতের সুবিধা দেয় সিস্টেম আপগ্রেড এবং ইন্টিগ্রেশন।

প্রযোজ্য পরিবেশগত শর্তাবলী

1. পরিবেষ্টিত তাপমাত্রা: -10℃ ~ +40℃

2. উচ্চতা: ≤1000m (1000m এর উপরে উচ্চ-উচ্চতা এলাকার জন্য কাস্টমাইজড ডিজাইন উপলব্ধ)

3. বাতাসের আর্দ্রতা: দৈনিক গড় আপেক্ষিক আর্দ্রতা ≤95%, মাসিক গড় আপেক্ষিক আর্দ্রতা ≤90% (অ ঘনীভূত)

4. আশেপাশের পরিবেশ: কোন ক্ষয়কারী বা বিস্ফোরক গ্যাস নেই, কোন প্রচুর পরিমাণে ধুলো নেই এবং কোন দাহ্য বা বিস্ফোরক নেই মিডিয়া

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

1. পাওয়ার প্ল্যান্ট অক্জিলিয়ারী সিস্টেম: প্ল্যান্ট পাওয়ার পাওয়ার, বিতরণ এবং সুরক্ষার জন্য ব্যবহৃত হয়, স্থিতিশীল নিশ্চিত করে জেনারেটরের সহায়ক সরঞ্জামগুলিতে বিদ্যুৎ সরবরাহ;

2. ইন্ডাস্ট্রিয়াল এবং মাইনিং এন্টারপ্রাইজ পাওয়ার ডিস্ট্রিবিউশন: উচ্চ-লোড শিল্প পরিস্থিতি যেমন খনির জন্য উপযুক্ত, ধাতুবিদ্যা, এবং রাসায়নিক শিল্প, বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ এবং ওভারলোড/শর্ট-সার্কিট সুরক্ষা চাহিদা পূরণ করে উচ্চ শক্তি সরঞ্জাম;

3. বাণিজ্যিক এবং উঁচু ভবন: বড় শপিং মল, অফিস বিল্ডিং, হোটেল ইত্যাদির সাবস্টেশনে ব্যবহৃত হয়, বিল্ডিং পাওয়ারের নিরাপদ বন্টন এবং পরিমার্জিত ব্যবস্থাপনা অর্জন করা;

4. পাবলিক সাবস্টেশন: শহুরে এবং শিল্প সাবস্টেশনগুলিতে মূল মাঝারি-ভোল্টেজ বিদ্যুৎ বিতরণ সরঞ্জাম হিসাবে, আঞ্চলিক পাওয়ার গ্রিডের স্থিতিশীল অপারেশন নিশ্চিত করা।

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন কেস

কেস স্টাডি: জিয়াংসু প্রদেশের একটি বড় ইস্পাত গ্রুপের একটি রোলিং মিল উৎপাদন লাইনের জন্য বিদ্যুৎ বিতরণ প্রকল্প

প্রকল্পের পটভূমি: স্টিল গ্রুপের রোলিং মিল ওয়ার্কশপে বিদ্যমান সুইচগিয়ারটি বার্ধক্য এবং ঘন ঘন ত্রুটিপূর্ণ, উত্পাদন লাইনের ক্রমাগত অপারেশনকে প্রভাবিত করে। উচ্চ-নির্ভরযোগ্যতা মাঝারি-ভোল্টেজ প্রতিস্থাপনের জন্য সুইচগিয়ার প্রয়োজন ছিল।

সমাধান: 28 Usune KYN28-6KV সুইচগিয়ার ইউনিট নির্বাচন করা হয়েছে, একটি 10kV পাওয়ার বিতরণ সিস্টেমের সাথে সামঞ্জস্যপূর্ণ 1600A এর একটি রেটযুক্ত বর্তমান এবং 31.5kA (4s), VS1 ভ্যাকুয়াম সার্কিটের সাথে কনফিগার করা একটি স্বল্প-সময় সহ্য করা ব্রেকার্স

বাস্তবায়নের ফলাফল: কমিশনের পর থেকে তিন বছরে, সরঞ্জামগুলি কোনো ব্যর্থতা ছাড়াই কাজ করেছে। দ ফাইভ-লেয়ার ইন্টারলকিং সিস্টেম কার্যকরভাবে ভুল অপারেশন প্রতিরোধ করে, এবং কম্পার্টমেন্টালাইজড কাঠামো এড়িয়ে যায় ত্রুটির বিস্তার। রোলিং মিল উত্পাদন লাইনের পাওয়ার সাপ্লাই স্থিতিশীলতা 99.9% দ্বারা উন্নত হয়েছে, হ্রাস করেছে বার্ষিক ডাউনটাইম লোকসান 5 মিলিয়ন ইউয়ানের বেশি, গ্রাহকের কাছ থেকে উচ্চ প্রশংসা অর্জন করে।

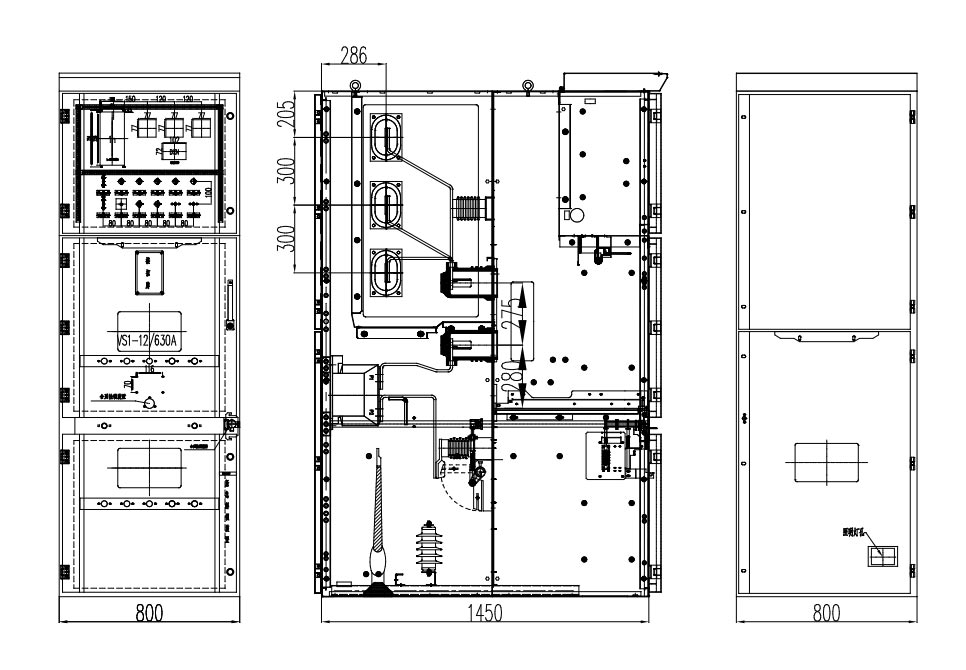

বাইরের মাত্রা

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

FAQs

প্রশ্ন 1: ঐতিহ্যগত ফিক্সড সুইচগিয়ারের তুলনায় Kyn28 সুইচগিয়ার 6kV-এর মূল সুবিধাগুলি কী কী?

উত্তর: প্রথাগত ফিক্সড সুইচগিয়ারের তুলনায়, Usune KYN28-6KV এর সবচেয়ে বড় সুবিধা হল এর অপসারণযোগ্য ডিজাইন। সার্কিট ব্রেকার ট্রলিটি স্বাধীনভাবে সরানো যেতে পারে, এই সময় পুরো ক্যাবিনেটের পাওয়ার বন্ধ করার প্রয়োজনীয়তা দূর করে রক্ষণাবেক্ষণ, উল্লেখযোগ্যভাবে বিদ্যুৎ বিভ্রাটের প্রভাব হ্রাস করে। একই সাথে, এর ধাতব-সাঁজোয়া বগিতে পরিণত হয়েছে কাঠামো এবং ব্যাপক ফাইভ-প্রুফ ইন্টারলকিং সিস্টেম উন্নত নিরাপত্তা প্রদান করে। মডুলার নকশা সহজতর সম্প্রসারণ এবং সিস্টেম ইন্টিগ্রেশন, জটিল বিদ্যুত বিতরণের প্রয়োজনের সাথে খাপ খাইয়ে নেওয়া এবং এর ফলে সামগ্রিকভাবে কম জীবনচক্র রক্ষণাবেক্ষণ খরচ।

প্রশ্ন 2: এই সুইচগিয়ার কি উচ্চ-উচ্চতা বা বিশেষ পরিবেশে মানিয়ে নেওয়া যেতে পারে? কাস্টমাইজেশন চক্র কি?

উঃ হ্যাঁ। উচ্চ-উচ্চতার পরিবেশের জন্য>1000m, Usune নিরোধক নকশা এবং উপাদান নির্বাচন অপ্টিমাইজ করবে। জন্য বিশেষ পরিবেশ যেমন ক্ষয়কারী, উচ্চ-আর্দ্রতা এবং ধুলোময় পরিবেশ, কাস্টমাইজড সমাধান যেমন বিরোধী জারা আবরণ, বর্ধিত sealing, এবং dustproof বাধা প্রদান করা যেতে পারে. মান জন্য উত্পাদন চক্র কাস্টমাইজড পণ্যগুলি প্রায় 15-20 দিন, কাস্টমাইজেশন জটিলতা এবং অর্ডার পরিমাণের উপর নির্ভর করে।

প্রশ্ন 3: একজন প্রস্তুতকারক হিসাবে, Usune কি বিক্রয়োত্তর এবং প্রযুক্তিগত সহায়তা পরিষেবা প্রদান করে?

উত্তর: উত্স কারখানা হিসাবে, Usune সম্পূর্ণ জীবনচক্র পরিষেবা প্রদান করে: প্রাক-বিক্রয় অন্তর্ভুক্ত সমাধান নকশা, পরামিতি নির্বাচন, এবং প্রযুক্তিগত পরামর্শ; বিক্রয় ফলো-আপের মধ্যে রয়েছে উত্পাদন অগ্রগতি ট্র্যাকিং এবং কারখানা পরীক্ষা সহযোগিতা বিক্রয়োত্তর বিক্রয়ের মধ্যে বিনামূল্যে ইনস্টলেশন এবং কমিশনিং, অপারেটর প্রশিক্ষণ, 1 বছরের সরঞ্জাম ওয়ারেন্টি, আজীবন খুচরা যন্ত্রাংশ সরবরাহ এবং রক্ষণাবেক্ষণ পরিষেবা, এবং প্রযুক্তিগত প্রয়োজনে 24-ঘন্টা বিশ্বব্যাপী প্রতিক্রিয়া নিশ্চিত করতে স্থিতিশীল সরঞ্জাম অপারেশন।
