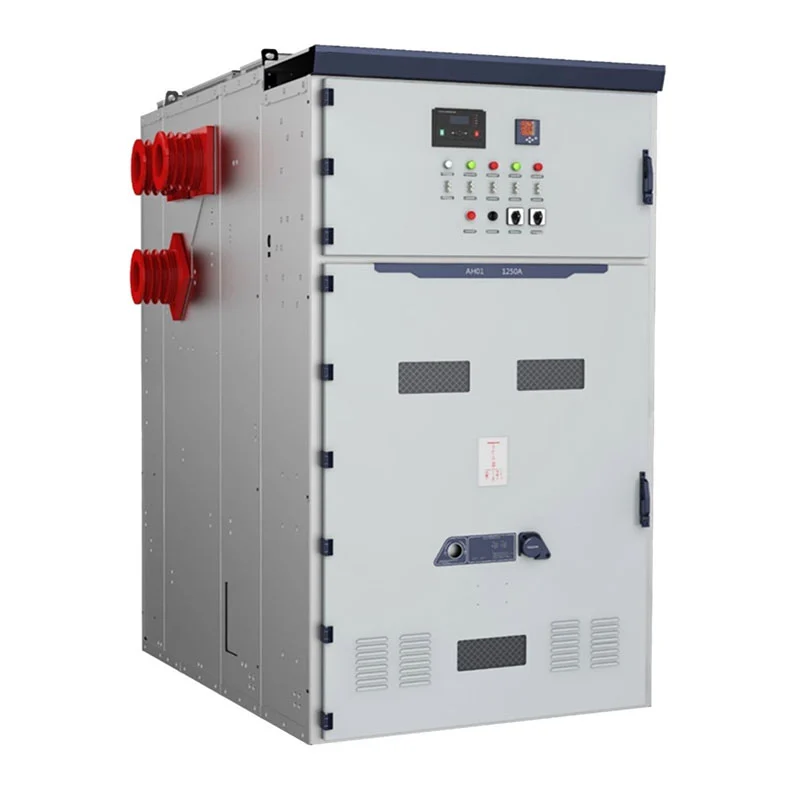

KYN61-40.5 33kV ইনডোর VCB সুইচগিয়ার প্যানেলটি এমন প্রকল্পগুলির জন্য তৈরি করা হয়েছে যার জন্য একটি উচ্চ-ভোল্টেজ ইনডোর প্রয়োজন বিতরণ প্ল্যাটফর্ম। এর কনফিগারেশন একটি প্রত্যাহারযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার, ধাতু-ঘেরা একত্রিত করে নির্মাণ, পৃথক বৈদ্যুতিক বগি, বাসবার সিস্টেম, তারের সংযোগ এবং সেকেন্ডারি নিয়ন্ত্রণ সরঞ্জাম একটি সমন্বিত সুইচগিয়ার লাইনআপে।
Usune ISO 9001, ISO 14001, এবং ISO 45001 ম্যানেজমেন্ট সিস্টেমের অধীনে কাজ করে। সরঞ্জাম অনুযায়ী ডিজাইন করা হয় প্রযোজ্য IEC এবং GB মান, প্রযোজ্য বাজারের জন্য উপলব্ধ CE সার্টিফিকেশন সহ।
33kV এবং 36kV-শ্রেণীর ডিস্ট্রিবিউশন সিস্টেমের জন্য, সুইচগিয়ার নির্বাচনের জন্য কেবলমাত্র নামমাত্র মেলে আরও বেশি কিছু প্রয়োজন ভোল্টেজ ইঞ্জিনিয়ারদের অন্তরণ স্তর, লোড কারেন্ট, ফল্ট কারেন্ট, ফিডার কনফিগারেশন, ট্রান্সফরমার বিবেচনা করতে হবে ক্ষমতা, তারের সংযোগ, সুরক্ষা সমন্বয়, এবং ইনস্টলেশন পরিবেশ।
KYN61-40.5 33kV ইন্ডোর VCB সুইচগিয়ার প্যানেলটি অভ্যন্তরীণ মাঝারি-ভোল্টেজ বিতরণের উদ্দেশ্যে যেখানে এইগুলি একটি সম্পূর্ণ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের মধ্যে বৈদ্যুতিক পরামিতিগুলিকে সমন্বিত করতে হবে।
নিম্ন-ভোল্টেজ সুইচগিয়ার অ্যাপ্লিকেশনের সাথে তুলনা করে, উচ্চতর সিস্টেম ভোল্টেজ নিরোধকের উপর বেশি জোর দেয় সমন্বয় এবং শর্ট সার্কিট কর্মক্ষমতা. Usune বৈদ্যুতিক পরামিতি অনুযায়ী সরঞ্জাম কনফিগার করতে পারেন গ্রাহক দ্বারা প্রদত্ত।
প্রাথমিক এবং মাধ্যমিক বৈদ্যুতিক বিভাগগুলি সংগঠিত করতে সরঞ্জামগুলি একটি ধাতু-ঘেরা স্থাপত্য ব্যবহার করে। প্রধান সার্কিটের মধ্যে রয়েছে ভ্যাকুয়াম সার্কিট ব্রেকার, বাসবার সংযোগ, তারের সমাপ্তি এলাকা এবং সংশ্লিষ্ট গ্রাউন্ডিং উপাদান
সেকেন্ডারি যন্ত্রপাতি সুরক্ষা, পরিমাপ, নিয়ন্ত্রণ, ইঙ্গিত, এবং যোগাযোগের জন্য ব্যবস্থা করা যেতে পারে অনুযায়ী প্রকল্পের প্রয়োজনীয়তা।
এই কনফিগারেশনটি সুইচগিয়ার লাইনআপটিকে ব্যবহার করার পরিবর্তে প্রকৃত বৈদ্যুতিক নেটওয়ার্কের চারপাশে ডিজাইন করার অনুমতি দেয় প্রতিটি আবেদনের জন্য একটি নির্দিষ্ট মন্ত্রিসভা ব্যবস্থা।
উচ্চ ভোল্টেজ স্তরে, সুরক্ষা সমন্বয় সিস্টেম ডিজাইনের একটি গুরুত্বপূর্ণ অংশ হয়ে ওঠে। সার্কিট ব্রেকার, সুরক্ষা রিলে, ট্রান্সফরমার, তার, এবং আপস্ট্রিম সরঞ্জাম গণনা করা ত্রুটি অনুযায়ী নির্বাচন করা উচিত শর্ত এবং সুরক্ষা দর্শন।
ভ্যাকুয়াম সার্কিট ব্রেকার প্রাথমিক সুইচিং এবং বাধা ফাংশন প্রদান করে। সংশ্লিষ্ট সুরক্ষা এবং নিয়ন্ত্রণ ব্যবস্থা গ্রাহকের বৈদ্যুতিক নকশা অনুযায়ী কনফিগার করা যেতে পারে।
কার্যকরী বিভাগের মধ্যে মেটাল পার্টিশন অভ্যন্তরীণ বৈদ্যুতিক বিন্যাস সংগঠিত করতে সাহায্য করে, যখন চাপ উপশম করে বিন্যাস একটি অভ্যন্তরীণ ত্রুটির ক্ষেত্রে চাপ স্রাবের জন্য একটি নিয়ন্ত্রিত পথ প্রদান করে।
একটি আগত ক্যাবিনেট আপস্ট্রিম বৈদ্যুতিক নেটওয়ার্ক থেকে শক্তি গ্রহণ করে এবং এটি সুইচগিয়ার বাসবারে স্থানান্তর করে সিস্টেম রেট করা বর্তমান, সুরক্ষা সরঞ্জাম, পরিমাপের প্রয়োজনীয়তা এবং তারের কনফিগারেশন নির্ধারণ করা উচিত প্রকল্প নকশা থেকে।
বহির্গামী ক্যাবিনেটগুলি ট্রান্সফরমার, মোটর, উত্পাদন সরঞ্জাম, বা অন্যান্য ডাউনস্ট্রিম লোডগুলিতে শক্তি বিতরণ করে। দ বর্তমান রেটিং এবং সুরক্ষা সেটিংস সংযুক্ত লোডের সাথে সঙ্গতিপূর্ণ হওয়া উচিত।
পিটি এবং ভোল্টেজ পরিমাপ কনফিগারেশনগুলি অন্তর্ভুক্ত করা যেতে পারে যেখানে প্রকল্পের ভোল্টেজ পর্যবেক্ষণ প্রয়োজন, সুরক্ষা ফাংশন, বা বৈদ্যুতিক পরিমাপ।
বাস বিভাগীয়করণ ব্যবস্থা বিতরণ ব্যবস্থাকে পৃথক বিভাগে বিভক্ত করতে পারে এবং বৈদ্যুতিককে সমর্থন করতে পারে প্রকল্প প্রকৌশলী দ্বারা সংজ্ঞায়িত অপারেটিং কৌশল।
শক্তি পরিমাপ এবং বৈদ্যুতিক পরামিতি প্রয়োজন অ্যাপ্লিকেশনের জন্য মিটারিং কনফিগারেশন প্রদান করা যেতে পারে পর্যবেক্ষণ

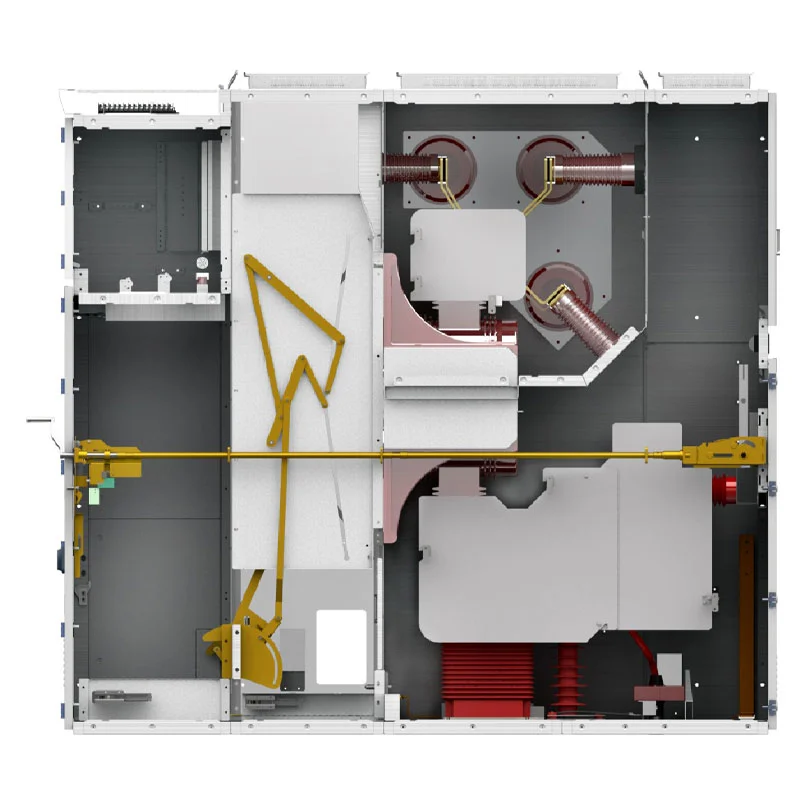

মন্ত্রিসভা সংজ্ঞায়িত বৈদ্যুতিক বিভাগে সংগঠিত হয়, যার মধ্যে ব্রেকার বগি, বাসবার বগি, তারের বগি, এবং যন্ত্র/নিয়ন্ত্রণ বগি।
ব্রেকার বিভাগটি ভ্যাকুয়াম সার্কিট ব্রেকার এবং এর অপারেটিং মেকানিজমকে মিটমাট করে। বাসবার বিভাগ প্রদান করে ক্যাবিনেটের মধ্যে প্রধান বৈদ্যুতিক সংযোগ, যখন তারের বগি ইনকামিং এবং জন্য স্থান প্রদান করে বহির্গামী তারের সংযোগ.
যন্ত্র এবং নিয়ন্ত্রণ বিভাগে সুরক্ষা, পরিমাপ, নিয়ন্ত্রণ এবং এর জন্য প্রয়োজনীয় গৌণ উপাদান রয়েছে ইঙ্গিত
ইনস্টলেশন, তারের রাউটিং, কমিশনিং, এবং রক্ষণাবেক্ষণ।
সরঞ্জামগুলি একটি যান্ত্রিক ইন্টারলকিং সিস্টেমকে অন্তর্ভুক্ত করে যা ভুল অপারেটিং সিকোয়েন্সগুলিকে সীমাবদ্ধ করার জন্য ডিজাইন করা হয়েছে।
পাঁচ-প্রমাণ প্রক্রিয়াটি ভুল সার্কিট ব্রেকার অপারেশন, প্রত্যাহারযোগ্য চলাচল প্রতিরোধ করার উদ্দেশ্যে লোডের অধীনে ইউনিট, শক্তিপ্রাপ্ত হওয়ার সময় আর্থিং সুইচ বন্ধ করা, আর্থিং সুইচের সময় সার্কিটকে শক্তিশালী করা বন্ধ থাকে, এবং শক্তিযুক্ত বগিতে দুর্ঘটনাজনিত অ্যাক্সেস।
নিয়ন্ত্রিত চাপ প্রদানের জন্য একটি শীর্ষ-মাউন্ট করা চাপ ত্রাণ ডিভাইসও মন্ত্রিসভা কাঠামোতে অন্তর্ভুক্ত করা হয়েছে একটি অভ্যন্তরীণ দোষ অবস্থার সময় মুক্তি।
KYN61-40.5 33kV ইনডোর ভিসিবি সুইচগিয়ার প্যানেল ইনকামিং পাওয়ার, ট্রান্সফরমার সংযোগের জন্য কনফিগার করা যেতে পারে, আউটগোয়িং ফিডার, বাস সেকশনিং, মিটারিং, এবং ইনডোর সাবস্টেশনে ভোল্টেজ পরিমাপ।
পাওয়ার প্ল্যান্টগুলি মাঝারি-ভোল্টেজ সহায়ক বিতরণ, জেনারেটর-সম্পর্কিত বৈদ্যুতিক সিস্টেমের জন্য সুইচগিয়ার ব্যবহার করতে পারে, ট্রান্সফরমার ফিডার, এবং ডাউনস্ট্রিম পাওয়ার ডিস্ট্রিবিউশন।
বড় শিল্প সুবিধাগুলি মোটর, ট্রান্সফরমার, উত্পাদন সিস্টেমের জন্য বিভিন্ন ফিডার কনফিগারেশন ব্যবহার করতে পারে, পাম্প, কম্প্রেসার, এবং সহায়ক বৈদ্যুতিক সরঞ্জাম।
উচ্চ-শক্তি বৈদ্যুতিক লোড সহ মাইনিং অপারেশনগুলি ট্রান্সফরমার ফিডার, মোটর, বায়ুচলাচল সরঞ্জাম, পাম্পিং সিস্টেম এবং প্রক্রিয়াকরণ সুবিধা।
সরঞ্জামগুলি বিশেষায়িত অবকাঠামোর জন্যও উপযুক্ত যেখানে বৈদ্যুতিক বন্টন সমন্বয় করা প্রয়োজন একাধিক ভবন, সরঞ্জাম এলাকা, এবং সহায়ক সিস্টেম সহ।
ক্যাস-স্পেস রকেট লঞ্চ প্রজেক্ট হল Usune মাঝারি-ভোল্টেজ সুইচগিয়ার অ্যাপ্লিকেশনের জন্য একটি প্রজেক্ট রেফারেন্স।
একটি রকেট উৎক্ষেপণ সুবিধার মধ্যে রয়েছে বিশেষ পরিকাঠামো এবং একাধিক বৈদ্যুতিক লোড বিতরণ করা বিভিন্ন কার্যকরী এলাকা। এর পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য প্রয়োজন সমন্বিত ইনকামিং সার্কিট, ফিডার সুরক্ষা, বৈদ্যুতিক বিচ্ছিন্নতা, পরিমাপ এবং নিয়ন্ত্রণ।
এই প্রকল্পের জন্য, সাইটের মাঝারি-ভোল্টেজ বৈদ্যুতিক বিতরণের অংশ হিসাবে সুইচগিয়ার প্রয়োগ করা হয়েছিল ব্যবস্থা প্রজেক্টের জন্য বৈদ্যুতিক সরঞ্জামের প্রয়োজন ছিল এর পরিবর্তে বিস্তৃত পরিকাঠামোর সাথে একত্রিত করা একটি স্বাধীন মন্ত্রিসভা ইনস্টলেশন হিসাবে বিবেচিত।
এই অ্যাপ্লিকেশনটি বিশেষায়িত জন্য মাঝারি-ভোল্টেজ বিতরণ সরঞ্জাম সরবরাহে ইউসুনের অভিজ্ঞতা প্রদর্শন করে নির্দিষ্ট বৈদ্যুতিক সিস্টেমের প্রয়োজনীয়তা সহ প্রকৌশল প্রকল্প।
| আইটেম | স্পেসিফিকেশন |
| সিরিজ | KYN61 |
| রেটেড ভোল্টেজ | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| রেট ফ্রিকোয়েন্সি | 50Hz/60Hz |
| রেট করা বর্তমান | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট | 25kA, 31.5kA, 40kA, 50kA |
| রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| সুরক্ষা ডিগ্রী | IP4X বাহ্যিক ঘের / IP2X অভ্যন্তরীণ বগি |
| পরিবেষ্টিত তাপমাত্রা | -15°C থেকে +40°C |
| আপেক্ষিক আর্দ্রতা | দৈনিক গড় ≤95%; মাসিক গড় ≤90% |
| উচ্চতা | ≤1000m, উচ্চ উচ্চতার জন্য derating সহ |
| ইনস্টলেশন | ইনডোর |
| সিস্টেম | থ্রি-ফেজ এসি |
চূড়ান্ত বৈদ্যুতিক কনফিগারেশন প্রকৃত প্রকল্প ভোল্টেজ, বর্তমান, ফল্ট স্তর অনুযায়ী নিশ্চিত করা উচিত, নিরোধক প্রয়োজনীয়তা, সুরক্ষা স্কিম, এবং ইনস্টলেশন শর্তাবলী।
একটি 33kV-শ্রেণীর সুইচগিয়ার প্রকল্পের জন্য, ক্রয় সম্পূর্ণ বৈদ্যুতিক সিস্টেমের উপর ভিত্তি করে হওয়া উচিত নয় ক্যাবিনেটের পরিমাণ একা। প্রকল্প দলের রেট সিস্টেম ভোল্টেজ নিশ্চিত করা উচিত, ক্রমাগত লোড বর্তমান, শর্ট-সার্কিট স্তর, ফিডার পরিমাণ, ট্রান্সফরমার ক্ষমতা, তারের ব্যবস্থা, সুরক্ষা প্রয়োজনীয়তা এবং প্রয়োজনীয় পরিমাপ ফাংশন।
বৃহত্তর প্রকল্পগুলির জন্য, লাইনআপে বিভিন্ন ক্যাবিনেটের ফাংশন থাকতে পারে। ইনকামিং, আউটগোয়িং, পিটি, মিটারিং, বাস বিভাগীয়, এবং বিচ্ছিন্নতা কনফিগারেশন বৈদ্যুতিক একক লাইন ডায়াগ্রাম অনুযায়ী একত্রিত করা যেতে পারে।
এই পদ্ধতিটি সুইচগিয়ার এবং সংযুক্ত ট্রান্সফরমার, তার, সুরক্ষা ডিভাইসগুলির মধ্যে অমিল প্রতিরোধে সহায়তা করে। এবং ডাউনস্ট্রিম লোড।
প্রকল্পের বৈদ্যুতিক স্থাপত্য অনুযায়ী চূড়ান্ত মন্ত্রিসভা বিন্যাস তৈরি করা যেতে পারে। ভিন্ন ইনকামিং এবং আউটগোয়িং সার্কিটের সংখ্যা একটি সমন্বিত সুইচগিয়ার লাইনআপে সাজানো যেতে পারে।
একটি সাধারণ বন্টন ব্যবস্থায় আপস্ট্রিম পাওয়ার উত্সের সাথে সংযুক্ত একটি ইনকামিং ক্যাবিনেট অন্তর্ভুক্ত থাকতে পারে, বেশ কয়েকটি ট্রান্সফরমার বা বড় লোড সরবরাহকারী বহির্গামী ক্যাবিনেট এবং ভোল্টেজের জন্য অতিরিক্ত পিটি বা মিটারিং ক্যাবিনেট পরিমাপ এবং শক্তি পর্যবেক্ষণ।
যেখানে প্রকল্পের জন্য দুটি শক্তির উত্স বা বিভক্ত বাস সেকশন প্রয়োজন, সেখানে বাস বিভাগীয়করণ ফাংশনও হতে পারে লাইনআপে অন্তর্ভুক্ত করা হয়েছে।
এই কনফিগারেশন পদ্ধতিটি পৃথক সাবস্টেশন এবং বৃহত্তর মাল্টি-ক্যাবিনেট উভয়ের জন্য সরঞ্জামকে উপযুক্ত করে তোলে বিতরণ ব্যবস্থা।

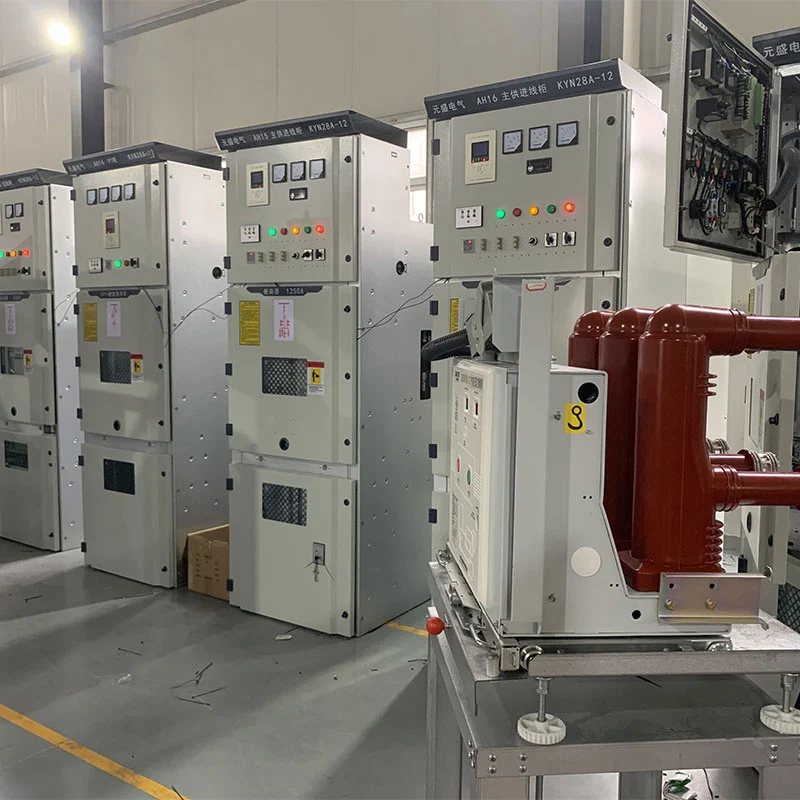

প্রসবের আগে, সম্পূর্ণ সুইচগিয়ার ক্যাবিনেট সমাবেশ, প্রাথমিক সার্কিট সংযোগের পরিদর্শনের মধ্য দিয়ে যায়, সেকেন্ডারি ওয়্যারিং, যান্ত্রিক অপারেশন, এবং প্রাসঙ্গিক বৈদ্যুতিক ফাংশন।
প্রত্যাহারযোগ্য প্রক্রিয়া, সার্কিট ব্রেকার অপারেশন, ইন্টারলকিং ফাংশন, গ্রাউন্ডিং ব্যবস্থা এবং ক্যাবিনেট নির্মাণ উত্পাদন পরিদর্শন প্রক্রিয়া চলাকালীন চেক করা হয়.
Usune প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রাসঙ্গিক পরিদর্শন রেকর্ড এবং পরীক্ষার ডকুমেন্টেশন প্রদান করতে পারে, অনুমতি দেয় গ্রাহক, EPC ঠিকাদার, এবং তৃতীয় পক্ষের পরিদর্শক চালানের আগে সরঞ্জাম যাচাই করতে।
একটি মাঝারি-ভোল্টেজ সুইচগিয়ার সিস্টেমের মান তার প্রাথমিক বৈদ্যুতিক রেটিং এর মধ্যে সীমাবদ্ধ নয়। বড় জন্য অবকাঠামো এবং শিল্প প্রকল্প, সরঞ্জাম এছাড়াও সংগঠিত অপারেশন সমর্থন প্রয়োজন, পরিকল্পিত রক্ষণাবেক্ষণ, ভবিষ্যত সার্কিট ব্যবস্থাপনা, এবং বৃহত্তর পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কের সাথে স্থিতিশীল একীকরণ।
KYN61-40.5 33kV ইনডোর ভিসিবি সুইচগিয়ার প্যানেলের বিভক্ত নির্মাণ একটি সংজ্ঞায়িত ব্যবস্থা প্রদান করে প্রাথমিক এবং মাধ্যমিক সরঞ্জামের জন্য, যখন প্রত্যাহারযোগ্য সার্কিট ব্রেকার ডিজাইন সুইচিং ইউনিট হতে দেয় পরিদর্শন এবং পরিচর্যা জন্য সরানো.
সুবিধার জন্য যেখানে বৈদ্যুতিক বিতরণ বহু বছর ধরে কাজ করবে বলে আশা করা হচ্ছে, এই সংমিশ্রণটি তৈরি করতে সাহায্য করতে পারে একটি আরও পরিচালনাযোগ্য মাঝারি-ভোল্টেজ বিতরণ ব্যবস্থা এবং ভবিষ্যত রক্ষণাবেক্ষণ পরিকল্পনা সহজতর করে।
প্রদত্ত স্পেসিফিকেশনের মধ্যে রয়েছে 3.6kV, 7.2kV, 12kV, 24kV, এবং 36kV কনফিগারেশন। প্রকৃত রেটেড ভোল্টেজ গ্রাহকের পাওয়ার সিস্টেম অনুযায়ী নিশ্চিত করা উচিত।
সরবরাহকৃত স্পেসিফিকেশন একটি 36kV রেটযুক্ত কনফিগারেশন তালিকাভুক্ত করে, যা 33kV-শ্রেণীর সিস্টেম বিষয়ের জন্য বিবেচনা করা যেতে পারে প্রকৃত সিস্টেমের প্রয়োজনীয়তা, নিরোধক স্তর, এবং প্রযোজ্য মান নিশ্চিত করতে।
এটি মাঝারি-ভোল্টেজ পাওয়ার গ্রহণ, বিতরণ, স্যুইচিং, সুরক্ষা, পরিমাপ এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয় ইনডোর থ্রি-ফেজ এসি পাওয়ার সিস্টেম।
প্রদত্ত কনফিগারেশন 630A থেকে 3150A পর্যন্ত। সর্বোচ্চ অনুযায়ী সঠিক রেটিং নির্বাচন করতে হবে ক্রমাগত লোড এবং প্রকল্প নকশা।
উপলব্ধ রেটিংগুলির মধ্যে রয়েছে 25kA, 31.5kA, 40kA এবং 50kA, গণনা করা ত্রুটি দ্বারা নির্ধারিত প্রযোজ্য মান সহ বৈদ্যুতিক সিস্টেমের স্তর।
হ্যাঁ। ইউসুন ইনকামিং, আউটগোয়িং, পিটি, মিটারিং, বাস সেকশনলাইজার এবং আইসোলেশন ফাংশনগুলিকে কনফিগার করতে পারে গ্রাহকের একক-লাইন চিত্র এবং প্রযুক্তিগত প্রয়োজনীয়তা।
Usune ISO 9001, ISO 14001, এবং ISO 45001 ম্যানেজমেন্ট সিস্টেমের অধীনে কাজ করে। পণ্য অনুযায়ী ডিজাইন করা হয় প্রযোজ্য IEC এবং GB মান, প্রযোজ্য কনফিগারেশনের জন্য উপলব্ধ CE সার্টিফিকেশন সহ।
হ্যাঁ। Usune প্রযুক্তিগত বৈশিষ্ট্য, পরীক্ষার রিপোর্ট, অঙ্কন, এবং অন্যান্য প্রকল্প ডকুমেন্টেশন অনুযায়ী প্রদান করতে পারেন গ্রাহক এবং প্রকৌশল প্রয়োজনীয়তা।
স্ট্যান্ডার্ড কনফিগারেশন ইনডোর ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। বিশেষ অবস্থা যেমন উচ্চ উচ্চতা, উচ্চ অর্ডার করার আগে আর্দ্রতা, বা অস্বাভাবিক পরিবেশগত অবস্থা নিশ্চিত করা উচিত।
