মাঝারি ভোল্টেজ ড্রয়ার টাইপ প্যানেল

ইঞ্জিনিয়ারিং এক্সিলেন্স এবং মডুলার ডিজাইন

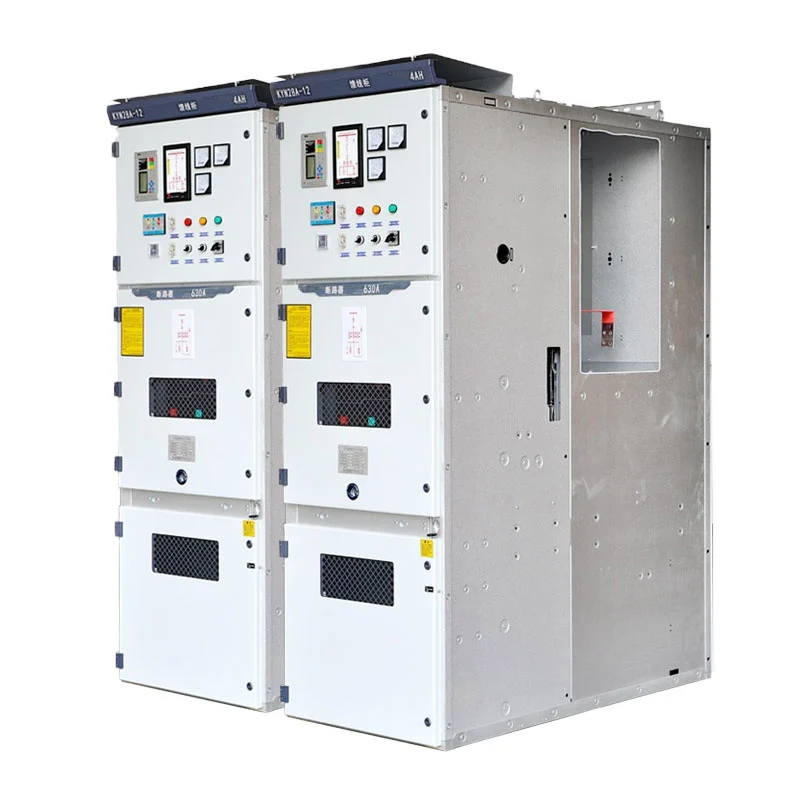

KYN28 মাঝারি ভোল্টেজ ড্রয়ার টাইপ প্যানেল ব্যাপক মাঝারি-ভোল্টেজ বিতরণ ক্ষমতা প্রদান করে, বিদ্যুত গ্রহণ, ফিডার প্রেরণ, ভোল্টেজ নজরদারি, শক্তি মিটারিং, বাস বিভাজন এবং সার্কিট বিচ্ছিন্নতা অন্তর্ভুক্ত করে। Usune একটি উচ্চ প্রকৌশল-চালিত কাস্টমাইজেশন প্রক্রিয়ার মাধ্যমে এই সরঞ্জামগুলি সরবরাহ করে, ISO 9001, ISO 14001, এবং ISO 45001 প্রত্যয়িত ব্যবস্থাপনা সিস্টেম দ্বারা সমর্থিত। সমস্ত পণ্য প্রাসঙ্গিক IEC এবং GB বেঞ্চমার্ক অনুসারে তৈরি করা হয়েছে, CE সার্টিফিকেশন যোগ্য বাজারের জন্য অ্যাক্সেসযোগ্য। বৃহৎ আকারের বৈদ্যুতিক উদ্যোগে, একাধিক স্বায়ত্তশাসিত সার্কিট - যেমন ট্রান্সফরমার ফিড, মোটর লাইন এবং সহায়ক লোডগুলি - প্রায়শই একক বিতরণ পথের উপর নির্ভর না করে সহাবস্থান করে। এই ব্যবস্থা প্রতিটি স্বতন্ত্র বৈদ্যুতিক ফাংশনকে একটি সুরেলা সমাবেশের মধ্যে নিজস্ব উত্সর্গীকৃত মন্ত্রিসভা দখল করতে সক্ষম করে, প্রকৌশলীদেরকে পুনরাবৃত্ত, অভিন্ন ক্যাবিনেট সেটআপ প্রয়োগ করার পরিবর্তে প্রকল্পের একক-লাইন পরিকল্পনা থেকে সরাসরি বিতরণ নেটওয়ার্ক তৈরি করার ক্ষমতা দেয়। এই মডুলার দর্শনটি প্রকিউরমেন্ট বিশেষজ্ঞদের জন্য স্পেসিফিকেশনের কাজকে স্ট্রীমলাইন করে, কারণ ক্যাবিনেটের ভূমিকাগুলি বিদ্যমান গ্রিডে সঠিকভাবে ম্যাপ করা যেতে পারে, যখন সম্পূর্ণ গঠনটি ফিডারের পরিমাণ, অ্যাম্পেরেজ চাহিদা, প্রতিরক্ষামূলক ডিভাইস লেআউট এবং সম্ভাব্য ক্ষমতা বৃদ্ধির চারপাশে মাত্রা করা যেতে পারে।

সার্কিট-নির্দিষ্ট কনফিগারেশন এবং স্কেলেবল আর্কিটেকচার

মাঝারি-ভোল্টেজের সুইচগিয়ার ব্যবস্থাগুলি প্রতিটি পৃথক সার্কিটের উদ্দেশ্যের সাথে অভ্যন্তরীণভাবে আবদ্ধ থাকে, আগত লাইনগুলি উচ্চ স্তরের উত্স থেকে শক্তি আঁকতে এবং বহির্গামী লাইনগুলি ট্রান্সফরমার, মোটর বা শিল্প যন্ত্রপাতিতে শক্তি সরবরাহ করে। মাঝারি ভোল্টেজ ড্রয়ার টাইপ প্যানেল একটি সার্কিট-কেন্দ্রিক দর্শনের মাধ্যমে এই বাস্তবতাকে সামঞ্জস্য করে, ইনকামিং ক্যাবিনেট, আউটগোয়িং ক্যাবিনেট, PT/ভোল্টেজ মনিটরিং ক্যাবিনেট, মিটারিং ক্যাবিনেট, বাস সেকশনালাইজার ক্যাবিনেট এবং আইসোলেশন ক্যাবিনেটগুলি অফার করে যা প্রতি ব্লুপ্রিপার ইলেকট্রিক লাইনে নির্বিঘ্নে একত্রিত করে। এই পদ্ধতিটি EPC উদ্যোগগুলির জন্য অপরিহার্য, যেখানে সুইচগিয়ার প্যারামিটারগুলিকে অবশ্যই নির্ভুলতার সাথে অনুমোদিত বৈদ্যুতিক অঙ্কনগুলিকে মিরর করতে হবে। অধিকন্তু, KYN28 সিরিজের মডুলার কম্পোজিশন অপারেশনাল ডিমান্ড শিফ্ট হিসাবে বিভিন্ন সার্কিট পরিচালনার জন্য উন্নত অভিযোজনযোগ্যতা সজ্জিত করে। ডিজাইনের পর্যায়ে, ক্লায়েন্টরা অবস্থান নির্ধারণ করতে পারে বা পূর্বাভাসিত ভবিষ্যত প্রয়োজনীয়তার সাথে সারিবদ্ধ পরিপূরক কার্যকরী ক্যাবিনেটগুলি নির্ধারণ করতে পারে, সুইচগিয়ারটি শুধুমাত্র একটি স্বতন্ত্র যন্ত্র থেকে সুবিধার স্থায়ী বৈদ্যুতিক অবকাঠামোর একটি মৌলিক উপাদানে পরিণত হয়েছে তা নিশ্চিত করে৷

বিভাগীয় নির্মাণ এবং রক্ষণাবেক্ষণের সুবিধা

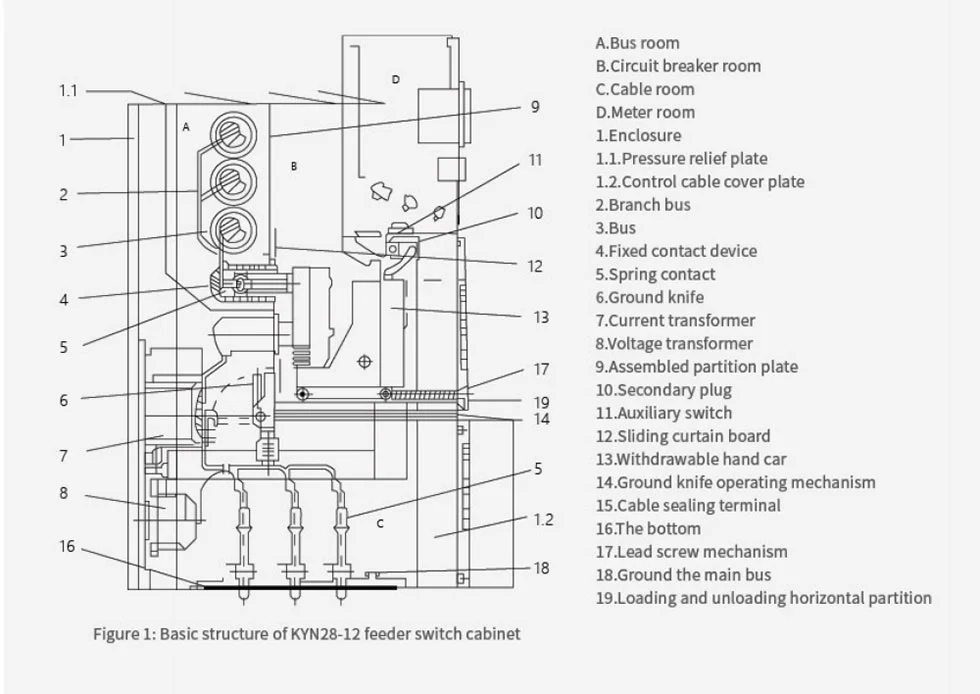

বৈদ্যুতিক কক্ষগুলির জন্য স্থানিক পরিকল্পনার জন্য এমন সরঞ্জামের চাহিদা রয়েছে যা স্থানিক দক্ষতার সাথে পরিষেবা অ্যাক্সেসযোগ্যতার ভারসাম্য বজায় রাখে। মাঝারি ভোল্টেজ ড্রয়ার টাইপ প্যানেল একটি ধাতু-আবদ্ধ ফ্রেমওয়ার্ক ব্যবহার করে যা ফ্রন্ট-ফেসিং অপারেশন এবং সার্ভিসিংয়ের জন্য তৈরি করা হয়েছে। অভ্যন্তরীণভাবে, ব্রেকার, বাসবার, কেবল এবং কন্ট্রোল জোনগুলিকে স্বয়ংসম্পূর্ণ কম্পার্টমেন্টে বিভক্ত করা হয়, যা একটি যৌক্তিকভাবে কাঠামোবদ্ধ ক্যাবিনেট তৈরি করে যা ডিজাইনারদের ঘরের জ্যামিতি এবং তারের রাউটিং পূর্বশর্তের জন্য অনুমানযোগ্য সরঞ্জাম বসানো তৈরি করতে সহায়তা করে। রক্ষণাবেক্ষণের দৃষ্টিকোণ থেকে, অসংখ্য ফিডার সহ বিতরণ নেটওয়ার্কগুলির জন্য নির্বাচনী রক্ষণাবেক্ষণ প্রোটোকলের প্রয়োজন হয়; একটি সার্কিটে একটি ত্রুটি বা নির্ধারিত পরীক্ষা অপ্রভাবিত শাখাগুলির উপর আঘাত করা উচিত নয়। প্রত্যাহারযোগ্য কার্যকরী মডিউলগুলি ডায়াগনস্টিকস, টেস্টিং বা অদলবদল করার জন্য একটি সংযোগ বিচ্ছিন্ন অবস্থানে স্থানান্তরিত করা যেতে পারে, যখন একটি সমন্বিত যান্ত্রিক ইন্টারলক রেজিমেন অনুপযুক্ত স্যুইচিং কৌশলগুলিকে ব্যর্থ করার জন্য অপারেশনাল ক্রম সাজায়। ফলস্বরূপ, যন্ত্রটি এমন পরিবেশের জন্য উপযুক্ত যেখানে দানাদার সার্কিট গভর্নেন্স একটি দৈনিক অপারেশনাল অপরিহার্য।

ব্যাপক ক্যাবিনেট পোর্টফোলিও এবং শিল্প অ্যাপ্লিকেশন

বিভিন্ন অপারেশনাল মানদণ্ড সন্তুষ্ট করার জন্য, লাইনআপ উদ্দেশ্য-নির্মিত ঘের অন্তর্ভুক্ত করে: আপস্ট্রিম পাওয়ার রিসেপশন এবং মাঝারি-ভোল্টেজ বাসবার ইন্টারফেসিংয়ের জন্য ইনকামিং ভেরিয়েন্ট; ট্রান্সফরমার, মোটর, এবং প্রসেস ইকুইপমেন্টে ডাউনস্ট্রিম পাওয়ার ডেলিভারির জন্য আউটগোয়িং ভেরিয়েন্ট; ভোল্টেজ রূপান্তর এবং সিস্টেম পর্যবেক্ষণের জন্য পিটি ক্যাবিনেট; নির্ভুল শক্তি অ্যাকাউন্টিং জন্য মিটারিং ক্যাবিনেট; বাস সেকশন ক্যাবিনেটের কাপলিং বা পার্টিশন করার জন্য বাসবার চলে; এবং প্রকল্প-নির্দিষ্ট সুইচিং আদেশ, আর্থিং কৌশল এবং নিরাপত্তা আদেশের চারপাশে কনফিগার করা আইসোলেশন ক্যাবিনেটগুলি। বিকল্পগুলির এই প্রশস্ততা মাঝারি ভোল্টেজ ড্রয়ার টাইপ প্যানেলকে উত্পাদন কমপ্লেক্স, সাবস্টেশন, খনির অপারেশন, বাণিজ্যিক উচ্চ-উত্থান এবং অবকাঠামো ইনস্টলেশন জুড়ে একটি গো-টু সমাধান করে তোলে। কারখানায় উৎপাদন লাইন, কম্প্রেসার এবং পাম্পের ভিন্নধর্মী শক্তির ক্ষুধা সমন্বয় করা কি না; প্রকৌশলীদের একক-লাইন ডায়াগ্রাম থেকে সাবস্টেশন অ্যারে একত্রিত করতে সক্ষম করা; খনির সাইট জুড়ে বিতরণ করা লোড বজায় রাখা; বা বড় বিল্ডিং এবং ট্রানজিট সুবিধাগুলিতে ট্রান্সফরমার, ফিডার এবং মিটারিং ফাংশন একত্রিত করে, মাঝারি ভোল্টেজ ড্রয়ার টাইপ প্যানেল বৈদ্যুতিক চাহিদাগুলিকে একক, সুসঙ্গত বন্টন বাস্তুতন্ত্রে একীভূত করে।

প্রযুক্তিগত বিশেষ উল্লেখ

চূড়ান্ত রেট করা ভোল্টেজ, বর্তমান, শর্ট-সার্কিট ক্ষমতা, ক্যাবিনেটের সমন্বয় এবং কার্যকরী ইউনিট ব্যবস্থা করা উচিত প্রকল্পের বৈদ্যুতিক চিত্র এবং প্রযুক্তিগত স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা হবে।

অপারেটিং শর্তাবলী

-15°C এবং +40°C-এর মধ্যে পরিবেষ্টিত তাপমাত্রা সহ গৃহমধ্যস্থ ইনস্টলেশনের জন্য সরঞ্জামগুলি তৈরি করা হয়েছে৷ দৈনিক গড় আপেক্ষিক আর্দ্রতা 95% এর বেশি হওয়া উচিত নয়, যখন মাসিক গড় আপেক্ষিক আর্দ্রতা 90% এর বেশি হওয়া উচিত নয়।

ইনস্টলেশন পরিবেশ বিস্ফোরক বা ক্ষয়কারী গ্যাস, পরিবাহী ধুলো এবং গুরুতর কম্পন থেকে মুক্ত হওয়া উচিত। যদি সরঞ্জামগুলি এই মানক অবস্থার বাইরে কাজ করার প্রয়োজন হয় তবে পরিবেশগত প্রয়োজনীয়তাগুলি হওয়া উচিত প্রযুক্তিগত নকশা এবং উত্পাদন আগে Usune সঙ্গে নিশ্চিত করা হয়েছে.

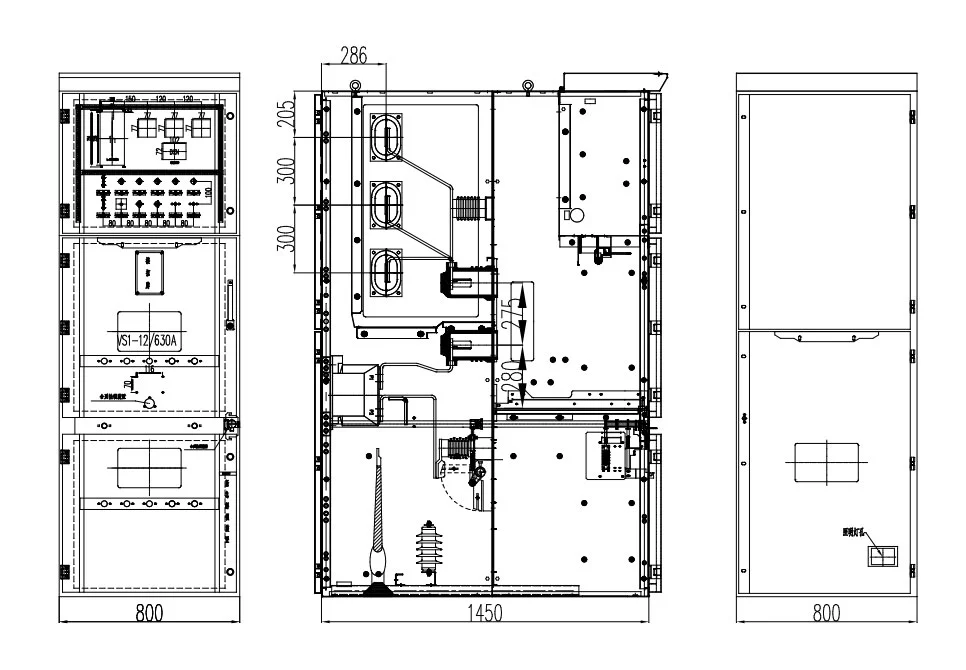

পণ্যের বাহ্যিক মাত্রা

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

সরঞ্জামগুলি ক্যাস-স্পেস রকেট লঞ্চ প্রকল্পের জন্য উল্লেখ করা হয়েছে, একটি বিশেষ অবকাঠামো প্রকল্প একটি সংগঠিত মাঝারি ভোল্টেজ বৈদ্যুতিক বন্টন সিস্টেম প্রয়োজন.

মহাকাশ অবকাঠামোর জন্য, বৈদ্যুতিক নেটওয়ার্কে বিভিন্ন সুবিধা প্রদানকারী একাধিক ধরনের লোড থাকতে পারে এবং সমর্থনকারী সিস্টেম। একটি অভিন্ন মন্ত্রিসভা ব্যবস্থার উপর নির্ভর না করে, বিতরণ ব্যবস্থা প্রয়োজন ইনকামিং পাওয়ার, ফিডার সার্কিট, পরিমাপ ফাংশন এবং অন্যান্য বৈদ্যুতিক প্রয়োজনীয়তাগুলিকে সমন্বিত কনফিগারেশন।

KYN28 সিরিজের মডুলার কাঠামো বিভিন্ন কার্যকরী ক্যাবিনেটের অনুযায়ী সাজানোর অনুমতি দেয় প্রকল্পের বৈদ্যুতিক বিতরণ প্রকল্প। সমন্বয় করার সময় এটি ইঞ্জিনিয়ারদের আরও নমনীয়তা প্রদান করে সুবিধার পাওয়ার নেটওয়ার্ক এবং বৈদ্যুতিক রুম বিন্যাসের সাথে সুইচগিয়ার লাইনআপ।

প্রজেক্ট রেফারেন্স দেখায় কিভাবে Usune-এর মডুলার মিডিয়াম-ভোল্টেজ ডিস্ট্রিবিউশন সরঞ্জামকে একত্রিত করা যায় বিশেষ পরিকাঠামো যেখানে সংগঠিত সার্কিট কনফিগারেশন এবং প্রকল্প-নির্দিষ্ট বৈদ্যুতিক পরিকল্পনা গুরুত্বপূর্ণ

মান এবং সার্টিফিকেশন

KYN28 সিরিজটি মাঝারি-ভোল্টেজের ধাতু-ঘেরের জন্য প্রযোজ্য IEC এবং GB মান অনুযায়ী ডিজাইন করা হয়েছে সুইচগিয়ার এবং বৈদ্যুতিক বিতরণ সরঞ্জাম।

Usune ISO 9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম, ISO 14001 এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম এবং ISO 45001 এর অধীনে কাজ করে পেশাগত স্বাস্থ্য এবং নিরাপত্তা ব্যবস্থাপনা সিস্টেম। সিই সার্টিফিকেশন প্রযোজ্য আন্তর্জাতিক জন্য উপলব্ধ বাজারের প্রয়োজনীয়তা।

পণ্য পরীক্ষার রিপোর্ট, প্রযুক্তিগত বৈশিষ্ট্য, এবং প্রাসঙ্গিক মানের ডকুমেন্টেশন অনুযায়ী প্রদান করা যেতে পারে গ্রাহক এবং প্রকল্পের প্রয়োজনীয়তা।

কেন Usune?

প্রজেক্ট-ওরিয়েন্টেড ডিজাইন

Usune প্রকল্পগুলিকে সীমাবদ্ধ করার পরিবর্তে গ্রাহকের বৈদ্যুতিক ডায়াগ্রাম অনুসারে সুইচগিয়ার কনফিগারেশন সমর্থন করে একটি আদর্শ ক্যাবিনেট ব্যবস্থা। এই পদ্ধতিটি EPC ঠিকাদার, বৈদ্যুতিক পরিবেশক, সিস্টেমের জন্য উপযুক্ত ইন্টিগ্রেটর, এবং বিভিন্ন সার্কিট প্রয়োজনীয়তা সঙ্গে শিল্প ব্যবহারকারীদের.

অভিজ্ঞ R&D টিম

ইউসুনের বৈদ্যুতিক সরঞ্জাম ক্ষেত্রে 14 বছরেরও বেশি অভিজ্ঞতা রয়েছে এবং একটি অভিজ্ঞ R&D টিম বজায় রাখে প্রকল্প-নির্দিষ্ট নকশা এবং প্রযুক্তিগত কনফিগারেশন সমর্থন করতে সক্ষম।

মান নিয়ন্ত্রণ

গুণমান পরিদর্শন উত্পাদন প্রক্রিয়া জুড়ে প্রয়োগ করা হয়, উপাদান আবরণ, সমাবেশ, বৈদ্যুতিক পরীক্ষা, এবং সমাপ্ত সরঞ্জাম। পণ্যের কার্যকারিতা যাচাই করার জন্য চালানের আগে রুটিন পরীক্ষা সম্পন্ন করা হয়।

উত্পাদন সমর্থন

স্ট্যান্ডার্ড কনফিগারেশনের জন্য, প্রযুক্তিগত নিশ্চিতকরণের পর সাধারণ উত্পাদন সময়কাল প্রায় 15-20 দিন এবং পেমেন্ট। প্রকৃত সীসা সময় পণ্য কনফিগারেশন, অর্ডার পরিমাণ, এবং প্রকল্পের প্রয়োজনীয়তা উপর নির্ভর করে।

প্রযুক্তিগত ডকুমেন্টেশন

Usune গ্রাহক পরিদর্শন, সরবরাহকারীকে সমর্থন করার জন্য পণ্য পরীক্ষার প্রতিবেদন এবং প্রযুক্তিগত ডকুমেন্টেশন সরবরাহ করে যোগ্যতা, প্রকল্প অনুমোদন, এবং কমিশনিং পদ্ধতি।

FAQ

একটি ড্রয়ার-টাইপ মাঝারি-ভোল্টেজ প্যানেল কি?

একটি ড্রয়ার-টাইপ মাঝারি-ভোল্টেজ প্যানেল হল একটি অভ্যন্তরীণ ধাতু-ঘেরা সুইচগিয়ার সিস্টেম যা প্রত্যাহারযোগ্য কার্যকরী ইউনিট ব্যবহার করে মাঝারি-ভোল্টেজ পাওয়ার প্রাপ্তি, বিতরণ, পরিমাপ, নিয়ন্ত্রণ এবং সুরক্ষার জন্য। এর মডুলার কনফিগারেশন বৈদ্যুতিক সিস্টেম অনুযায়ী বিভিন্ন ক্যাবিনেট ফাংশন একত্রিত করার অনুমতি দেয়।

কি ভোল্টেজের মাত্রা পাওয়া যায়?

KYN28 সিরিজ 3.6kV, 7.2kV, এবং 12kV অ্যাপ্লিকেশন সমর্থন করে। সঠিক রেট ভোল্টেজ এবং নিরোধক প্রয়োজনীয়তা গ্রাহকের বৈদ্যুতিক সিস্টেম অনুযায়ী নিশ্চিত করা উচিত।

বিভিন্ন ক্যাবিনেটের ধরন একত্রিত করা যেতে পারে?

হ্যাঁ। ইনকামিং, আউটগোয়িং, পিটি, মিটারিং, বাস সেকশনলাইজার এবং আইসোলেশন ক্যাবিনেটগুলিকে একটি সুইচগিয়ারে একত্রিত করা যেতে পারে প্রকল্পের একক-লাইন চিত্র এবং বিতরণের প্রয়োজনীয়তা অনুযায়ী লাইনআপ।

সিস্টেমটি কি কারখানার বিদ্যুৎ বিতরণের জন্য উপযুক্ত?

হ্যাঁ। মডুলার বিন্যাস একাধিক ফিডার, মোটর, ট্রান্সফরমার এবং উত্পাদন সহ কারখানাগুলির জন্য উপযুক্ত লোড যা সংগঠিত মাঝারি-ভোল্টেজ পাওয়ার বিতরণের প্রয়োজন।

সরঞ্জাম ভবিষ্যতে সম্প্রসারণ সমর্থন করতে পারে?

মডুলার মন্ত্রিসভা ধারণা প্রকল্প প্রকৌশলীদের বর্তমান এবং অনুযায়ী বিভিন্ন কার্যকরী ইউনিট পরিকল্পনা করার অনুমতি দেয় প্রত্যাশিত বিতরণের প্রয়োজনীয়তা। ভবিষ্যত সম্প্রসারণ প্রাথমিক বৈদ্যুতিক রুম সময় বিবেচনা করা উচিত এবং সুইচগিয়ার লাইনআপ ডিজাইন।

Usune কি OEM পরিষেবা প্রদান করে?

হ্যাঁ। Usune গ্রাহকের লোগো, কোম্পানির নাম এবং প্রকল্প-নির্দিষ্ট কনফিগারেশন সহ OEM প্রয়োজনীয়তা সমর্থন করে, প্রযুক্তিগত নিশ্চিতকরণ সাপেক্ষে।

স্বাভাবিক উৎপাদন সময় কি?

স্ট্যান্ডার্ড কনফিগারেশনের জন্য, প্রযুক্তিগত নিশ্চিতকরণের পর সাধারণ উত্পাদন সময়কাল প্রায় 15-20 দিন এবং পেমেন্ট। চূড়ান্ত সময়সূচী অর্ডার পরিমাণ এবং কনফিগারেশন উপর নির্ভর করে।

কি নথি প্রদান করা যেতে পারে?

Usune প্রযুক্তিগত বৈশিষ্ট্য, পণ্য পরীক্ষার রিপোর্ট, গুণমান ডকুমেন্টেশন, এবং অন্যান্য প্রকল্প-সম্পর্কিত প্রদান করতে পারে গ্রাহকের প্রয়োজনীয়তা অনুযায়ী নথি।

ওয়ারেন্টি সময়কাল কি?

স্ট্যান্ডার্ড ওয়ারেন্টি সময়কাল শিপিংয়ের তারিখ থেকে 12 মাস, সম্মত প্রযুক্তিগত এবং বাণিজ্যিক সাপেক্ষে শর্তাবলী

একটি প্রকল্প উদ্ধৃতি অনুরোধ

আপনি যদি একটি উত্পাদন কারখানা, সাবস্টেশন, খনির প্রকল্পের জন্য মাঝারি ভোল্টেজ ড্রয়ার টাইপ প্যানেল সোর্স করছেন, বাণিজ্যিক ভবন, অবকাঠামো সুবিধা, বা বিশেষ বৈদ্যুতিক ইনস্টলেশন, Usune একটি প্রদান করতে পারেন আপনার প্রকৃত বন্টন প্রয়োজনীয়তার উপর ভিত্তি করে কনফিগারেশন।

আপনার একক-লাইন ডায়াগ্রাম, রেট করা ভোল্টেজ, রেট করা বর্তমান, শর্ট-সার্কিট লেভেল, ইনকামিং এবং আউটগোয়িং সংখ্যা পাঠান প্রযুক্তিগত মূল্যায়ন এবং উদ্ধৃতি জন্য সার্কিট, মন্ত্রিসভা ফাংশন, এবং ইনস্টলেশন শর্ত Usune.
