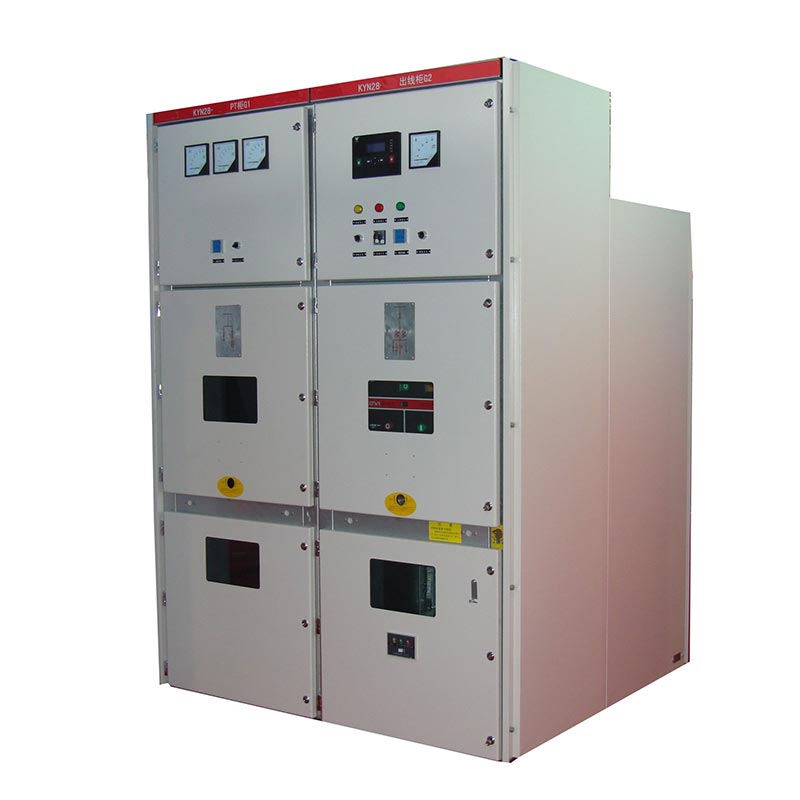

Kyn28 সুইচগিয়ার 20kv

Usune Kyn28 সুইচগিয়ার 20kV হল একটি ইনডোর থ্রি-ফেজ এসি মেটাল-ঘেরা সুইচগিয়ার, যা প্রাথমিকভাবে 24kV পাওয়ারে ব্যবহৃত হয় সিস্টেম, বৈদ্যুতিক শক্তির অভ্যর্থনা, বিতরণ, নিয়ন্ত্রণ, সুরক্ষা, এবং পর্যবেক্ষণ সক্ষম করে।

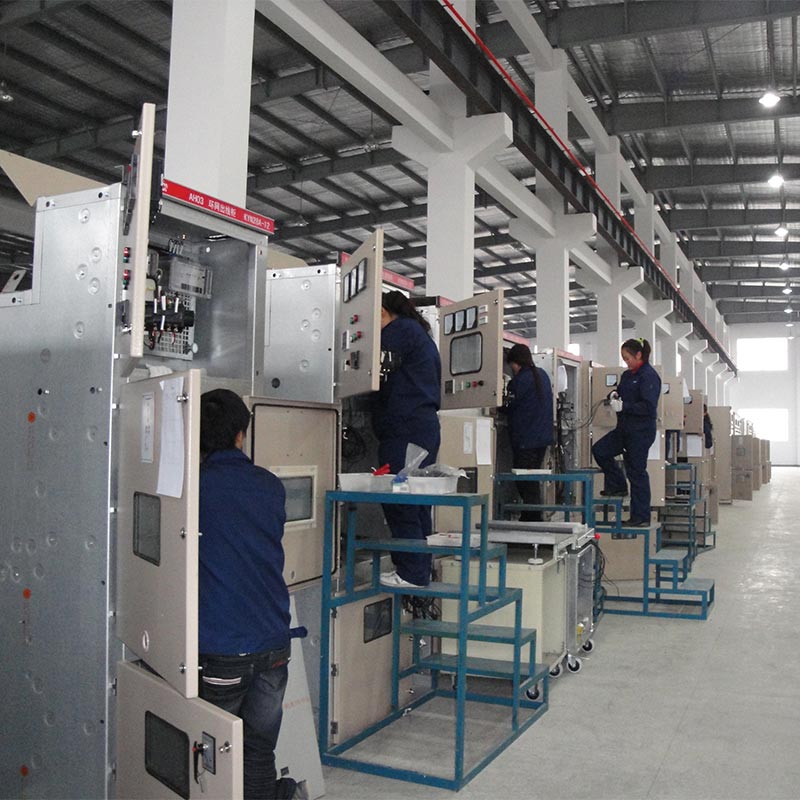

পণ্যটি একটি IP4X সুরক্ষা রেটিং (ক্যাবিনেট) সহ বায়ু নিরোধক + তাপ-সঙ্কুচিত/ইপক্সি আবরণ নিরোধক ব্যবহার করে। এর কমপ্যাক্ট কাঠামো এবং উচ্চ নিরোধক স্তর এটিকে বিভিন্ন অন্দর বিদ্যুৎ বিতরণ পরিস্থিতির জন্য উপযুক্ত করে তোলে। হিসাবে ক মাঝারি-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন সমাধান একটি পেশাদার চীনা প্রস্তুতকারক দ্বারা নির্মিত, এই পণ্য, তার সঙ্গে স্থিতিশীল কর্মক্ষমতা এবং প্রমিত নকশা, বিশ্বব্যাপী গ্রাহকদের জন্য একটি বিশ্বস্ত উচ্চ মানের সরবরাহকারী পছন্দ হয়ে উঠেছে। সমস্ত মূল উত্পাদন আমাদের নিজস্ব কারখানায় সম্পন্ন হয়।

কম ভোল্টেজের সুইচগিয়ার

মাঝারি ভোল্টেজের সুইচগিয়ার

প্রধান প্রযুক্তিগত পরামিতি

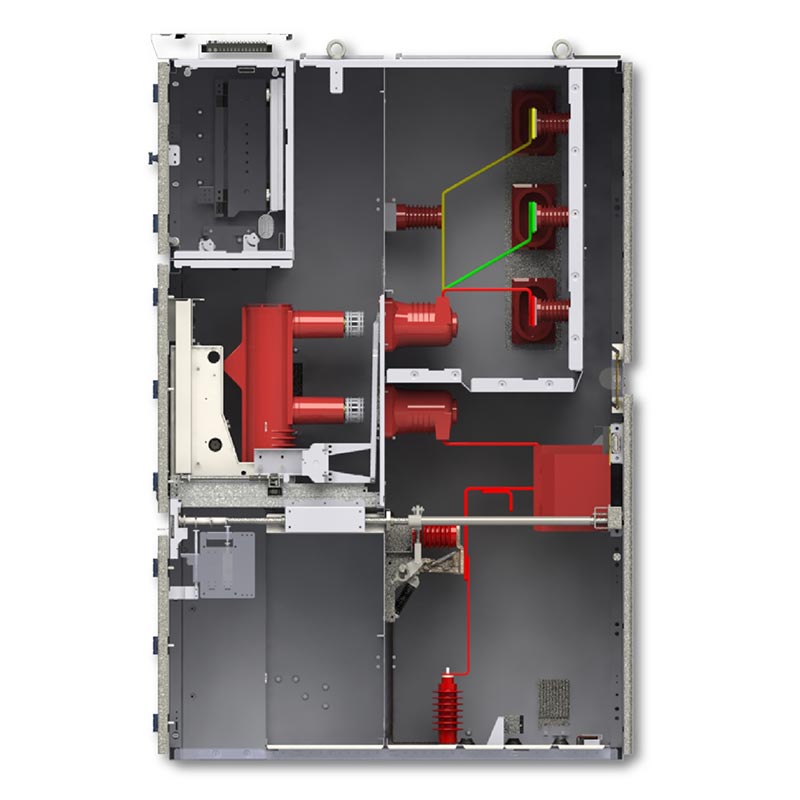

মন্ত্রিসভা বগির কাঠামো

1. সার্কিট ব্রেকার কম্পার্টমেন্ট: VS1/ZN63/VD4 টাইপ ভ্যাকুয়াম সার্কিট ব্রেকার ট্রলি ইনস্টল করে।
2. বাসবার কম্পার্টমেন্ট: প্রধান বাসবার, শাখা বাসবার, এবং ইনসুলেটর সাজায়।
3. তারের বগি: সিটি, পিটি, গ্রাউন্ডিং সুইচ, তারের টার্মিনাল ইত্যাদি দিয়ে সজ্জিত।
4. কন্ট্রোল ইনস্ট্রুমেন্ট কম্পার্টমেন্ট: রিলে, সুরক্ষা ডিভাইস, যন্ত্র এবং সেকেন্ডারি সার্কিট ইনস্টল করে।
5. চাপ ত্রাণ চ্যানেল: অপারেশনাল নিরাপত্তা উন্নত করতে শীর্ষে একটি আর্ক রিলিফ ডিভাইস দিয়ে সজ্জিত।

মূল পণ্য বৈশিষ্ট্য

1. সব-ধাতু বিচ্ছিন্নতা গঠন দোষ প্রচার এবং পারস্পরিক হস্তক্ষেপ প্রতিরোধ.
2. আকস্মিকভাবে খোলা, বন্ধ হওয়া বা এনার্জিতে প্রবেশ রোধ করতে পাঁচ-প্রমাণ যান্ত্রিক ইন্টারলকিং সম্পূর্ণ করুন বগি
3. কেন্দ্র-মাউন্ট করা অপসারণযোগ্য ট্রলি, সামনের দিকে অপারেশন এবং রক্ষণাবেক্ষণের জন্য, মেরামতের সুবিধা দেয়।
4. Kyn28 সুইচগিয়ার 20kV উচ্চ নিরোধক স্তর, শক্তিশালী ফল্ট প্রতিরোধ ক্ষমতা, কমপ্যাক্ট গঠন, এবং এর জন্য উপযুক্ত বিভিন্ন বিদ্যুৎ বিতরণ প্রকল্প।
5. স্থিতিশীল এবং নির্ভরযোগ্য মানের সাথে আন্তর্জাতিক এবং জাতীয় মান পূরণ করে।

রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন কেস

একটি শিল্প পার্কে একটি পাওয়ার ডিস্ট্রিবিউশন স্টেশন প্রকল্প। একটি মূল প্রাদেশিক শিল্প পার্ক একাধিক অন্তর্ভুক্ত ফ্যাক্টরি বিল্ডিং, অফিস বিল্ডিং, এবং সহায়ক শক্তি সুবিধা, অত্যন্ত উচ্চ নির্ভরযোগ্যতা প্রয়োজন এবং পাওয়ার সাপ্লাই নিরাপত্তা। প্রকল্পটি 16 Usune Kyn28 Switchgear 20kV ইউনিট নির্বাচন করেছে, যার রেট 1250A এবং একটি শর্ট-সার্কিট ব্রেকিং কারেন্ট 31.5kA।

কমিশনের পর থেকে দুই বছরেরও বেশি সময় ধরে, সরঞ্জামগুলি স্থিতিশীলভাবে কাজ করেছে, দ্রুত শর্ট-সার্কিট ত্রুটিগুলি পরিষ্কার করে কোনো নিরাপত্তা ঘটনা ছাড়াই। সামনে-মাউন্ট করা রক্ষণাবেক্ষণ কাঠামো উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণের অসুবিধা হ্রাস করে এবং ডাউনটাইম, পার্কের অপারেশন এবং রক্ষণাবেক্ষণ বিভাগ থেকে উচ্চ প্রশংসা অর্জন করে।

পণ্যের বাহ্যিক মাত্রা

প্রজেক্ট রেফারেন্স

ক্যাস-স্পেস রকেট লঞ্চ প্রকল্প

টেস্ট রিপোর্ট

FAQs

প্রশ্ন 1: KYN28-24 সুইচগিয়ারে কোন ভোল্টেজের মাত্রা প্রযোজ্য?

A1: এই পণ্যটির 24kV রেটেড ভোল্টেজ রয়েছে এবং এটি 50/60Hz থ্রি-ফেজ এসি পাওয়ার সিস্টেম কভার করার সাথে সামঞ্জস্যপূর্ণ 3.6～12kV এবং 24kV লেভেল।

প্রশ্ন 2: সুইচগিয়ারের সাথে কোন ধরনের ভ্যাকুয়াম সার্কিট ব্রেকার ব্যবহার করা উচিত?

A2: স্ট্যান্ডার্ড কনফিগারেশনে একটি VS1 (ZN63) টাইপ ভ্যাকুয়াম সার্কিট ব্রেকার ট্রলি রয়েছে এবং এর সাথে সামঞ্জস্যপূর্ণ শিল্প-মানের সার্কিট ব্রেকার যেমন VD4, শক্তিশালী বিনিময়যোগ্যতা প্রদান করে।

প্রশ্ন 3: Kyn28 সুইচগিয়ার 20kV কি ভারী-লোড অ্যাপ্লিকেশনের জন্য উপযুক্ত যেমন শিল্প এবং খনির উদ্যোগ এবং তথ্য কেন্দ্র?

A3: হ্যাঁ। পণ্যটির সর্বোচ্চ রেট 3150A এবং একটি শর্ট-সার্কিট ব্রেকিং কারেন্ট 31.5kA, দৃঢ় প্রতিরোধ ক্ষমতা প্রদর্শন এবং শিল্পে সমালোচনামূলক লোড শক্তি বন্টন চাহিদা পূরণ এবং মাইনিং এন্টারপ্রাইজ, ডেটা সেন্টার, হাই-রাইজ বিল্ডিং এবং অন্যান্য অনুরূপ অ্যাপ্লিকেশন।
