মাঝারি ভোল্টেজ Vcb প্যানেল পাওয়ার প্লান্ট, সাবস্টেশন, শিল্প সুবিধা, খনির উদ্যোগের জন্য উপযুক্ত বাণিজ্যিক ভবন, এবং অন্যান্য ইনডোর মাঝারি-ভোল্টেজ বিতরণ প্রকল্প। Usune সরঞ্জাম উত্পাদন প্রযোজ্য IEC এবং GB মান অনুযায়ী এবং ISO 9001, ISO 14001, এবং ISO 45001 ব্যবস্থাপনার অধীনে কাজ করে সিস্টেম, আন্তর্জাতিক বাজারের প্রয়োজনীয়তার জন্য উপলব্ধ সিই সার্টিফিকেশন সহ।

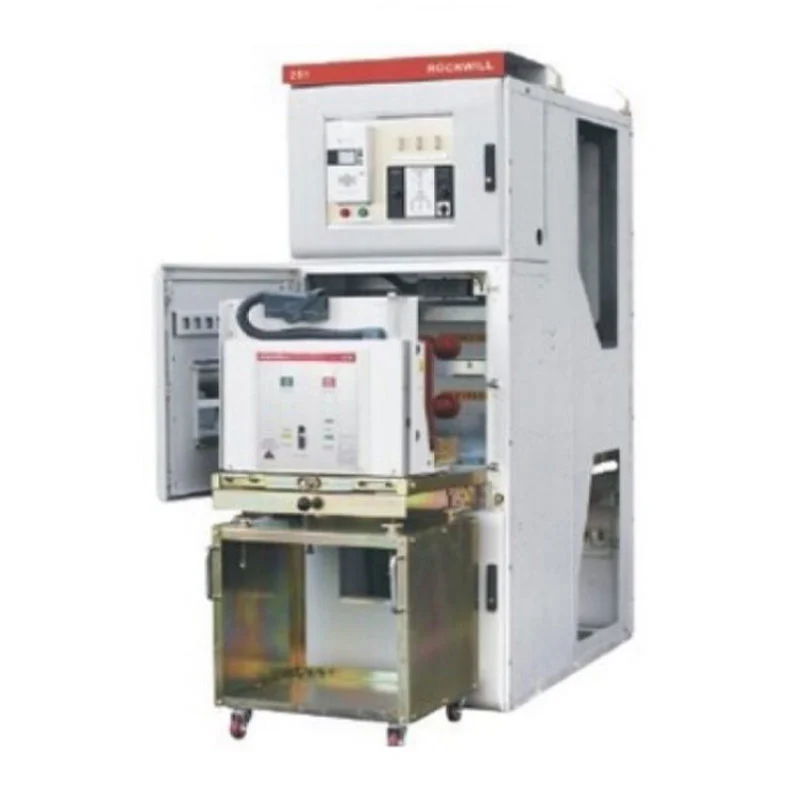

এই সুইচগিয়ারের প্রধান বৈশিষ্ট্য হল এর প্রত্যাহারযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার ব্যবস্থা। স্থায়ীভাবে পরিবর্তে ক্যাবিনেটের ভিতরে সার্কিট ব্রেকার ঠিক করে, ব্রেকারটি একটি চলমান ট্রলিতে ইনস্টল করা হয় যা সরানো যায় অপারেটিং পদ্ধতি অনুসারে পরিষেবা, পরীক্ষা এবং বিচ্ছিন্ন অবস্থানগুলির মধ্যে।
এই নকশা পরিদর্শন, প্রতিস্থাপন, এবং সমস্যা সমাধানের সময় ব্যবহারিক সুবিধা প্রদান করে। সার্কিট ব্রেকার ট্রলি, পিটি ট্রলি এবং আইসোলেটর ট্রলিগুলি বৈদ্যুতিক স্কিম অনুসারে কনফিগার করা যেতে পারে, যখন প্রত্যাহারযোগ্য কাঠামো রক্ষণাবেক্ষণ কর্মীদের প্রাসঙ্গিক সরঞ্জামগুলিকে ভেঙে না দিয়ে অ্যাক্সেস করতে দেয় সম্পূর্ণ মন্ত্রিসভা।
সাবস্টেশন এবং শিল্প বিতরণ ব্যবস্থার জন্য যেখানে পরিকল্পিত রক্ষণাবেক্ষণ এবং সরঞ্জাম প্রতিস্থাপন করা প্রয়োজন দক্ষতার সাথে সম্পন্ন করা হয়েছে, প্রত্যাহারযোগ্য ডিজাইন পরিষেবা ক্রিয়াকলাপকে সহজ করতে পারে এবং এর জন্য প্রয়োজনীয় সময় কমাতে পারে সরঞ্জাম হস্তক্ষেপ।
নিরাপদ অপারেশন মাঝারি-ভোল্টেজ সুইচগিয়ারের জন্য একটি মূল ক্রয় বিবেচনা কারণ ভুল সুইচিং সিকোয়েন্স মারাত্মক বৈদ্যুতিক বিপদ তৈরি করতে পারে। KYN28 সিরিজ একটি যান্ত্রিক পাঁচ-প্রমাণ ইন্টারলক সিস্টেম অন্তর্ভুক্ত করে ভুল অপারেটিং পদ্ধতি সীমাবদ্ধ করার জন্য ডিজাইন করা হয়েছে।
ইন্টারলক স্ট্রাকচার সার্কিট ব্রেকার মিসঅপারেশন প্রতিরোধ করে, ট্রলিকে টানা বা নীচে ঠেলে দেওয়া থেকে বাধা দেয় লোড, সার্কিট শক্তিপ্রাপ্ত হলে আর্থিং সুইচ বন্ধ হওয়া থেকে বাধা দেয়, সার্কিট হতে বাধা দেয় আর্থিং সুইচ বন্ধ থাকা অবস্থায় শক্তিপ্রাপ্ত হয় এবং কর্মীদের দুর্ঘটনাক্রমে লাইভ কম্পার্টমেন্টে প্রবেশ করা থেকে বিরত রাখে।
এই যান্ত্রিক ইন্টারলকিং ব্যবস্থা সুইচিংয়ের সময় একটি অতিরিক্ত শারীরিক নিরাপত্তা বাধা প্রদান করে এবং রক্ষণাবেক্ষণ অপারেশন, অপারেটরদের সঠিক অপারেটিং ক্রম অনুসরণ করতে সহায়তা করে।

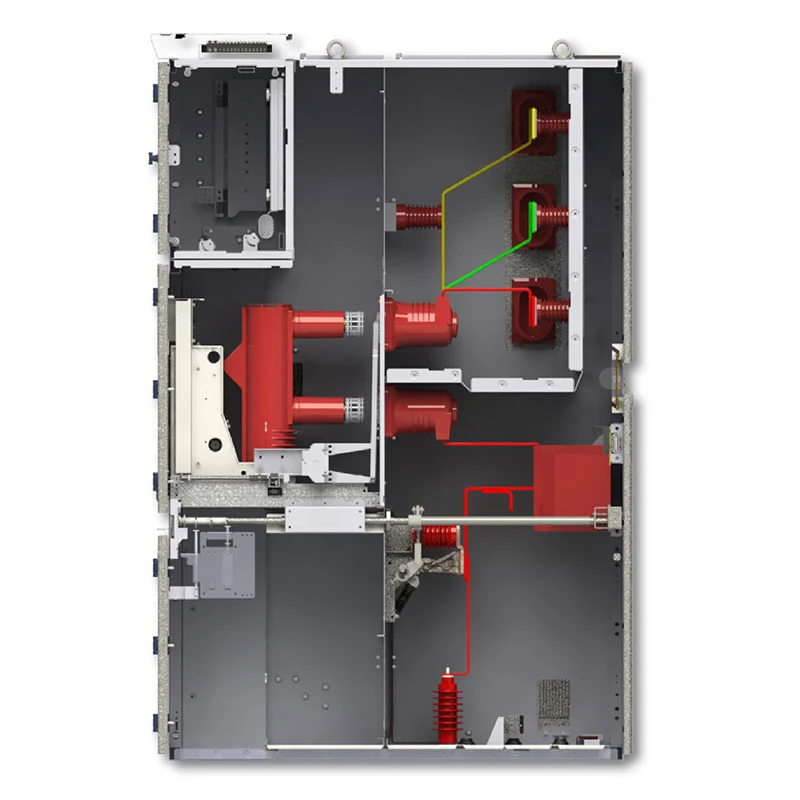

মাঝারি ভোল্টেজ Vcb প্যানেল একটি ধাতব-বিভাজনকৃত অভ্যন্তরীণ কাঠামো গ্রহণ করে যা প্রধান বৈদ্যুতিককে পৃথক করে। বিভাগ ব্রেকার বগি, বাসবার বগি, তারের বগি, যন্ত্র এবং নিয়ন্ত্রণ বগি, এবং চাপ ত্রাণ বিভাগ স্বাধীনভাবে ব্যবস্থা করা হয়.
এই compartmentalized নির্মাণ একটি অভ্যন্তরীণ দোষের বংশবিস্তার সীমিত করতে সাহায্য করে এবং আলাদা আলাদা করে পরিদর্শন এবং রক্ষণাবেক্ষণের সময় বৈদ্যুতিক উপাদান। এটি অভ্যন্তরীণ বৈদ্যুতিক বিন্যাসকে আরও সহজ করে তোলে অপারেটর এবং রক্ষণাবেক্ষণ কর্মীদের বুঝতে.
উপরে-মাউন্ট করা চাপ ত্রাণ ফ্ল্যাপগুলি অভ্যন্তরীণ পরিস্থিতিতে চাপ মুক্তির জন্য একটি নিয়ন্ত্রিত পথ সরবরাহ করে আর্ক ফল্ট, কর্মীদের এবং আশেপাশের সরঞ্জামগুলির উপর ফল্ট চাপের সম্ভাব্য প্রভাব কমাতে সাহায্য করে।
ক্যাবিনেটটি ফ্রন্ট-সাইড অপারেশন এবং রক্ষণাবেক্ষণের জন্য ডিজাইন করা হয়েছে, যা বৈদ্যুতিক কক্ষে যখন মূল্যবান হতে পারে সীমিত পিছনে অ্যাক্সেস। অপারেটররা সামনের দিক থেকে রুটিন স্যুইচিং এবং রক্ষণাবেক্ষণের পদ্ধতিগুলি সম্পাদন করতে পারে অনুমোদিত অপারেটিং ক্রম অনুযায়ী সরঞ্জাম।
সামনে-অ্যাক্সেস ব্যবস্থা এছাড়াও সরঞ্জাম ঘর পরিকল্পনা সহজতর সাহায্য করে এবং পিছনে প্রয়োজনীয় স্থান কমাতে পারে রুটিন রক্ষণাবেক্ষণ কার্যক্রমের জন্য মন্ত্রিসভা। একটি অন্তর্নির্মিত ঘনীভবন হিটার আর্দ্র পরিবেশের জন্য কনফিগার করা যেতে পারে ক্যাবিনেটের অভ্যন্তরে ঘনীভূতকরণ-সম্পর্কিত ঝুঁকি কমাতে সাহায্য করার জন্য।
বিভিন্ন মিডিয়াম-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমের জন্য বিভিন্ন ক্যাবিনেট ফাংশন প্রয়োজন। সরঞ্জাম হিসাবে কনফিগার করা যেতে পারে আপস্ট্রিম নেটওয়ার্ক থেকে পাওয়ার পাওয়ার জন্য একটি ইনকামিং ক্যাবিনেট, ফিডার সরবরাহের জন্য একটি বহির্গামী ক্যাবিনেট বা মোটর, একটি PT এবং ভোল্টেজ পরিমাপ ক্যাবিনেট, একটি মিটারিং ক্যাবিনেট, একটি বাস বিভাগীয় ক্যাবিনেট, বা একটি বিচ্ছিন্নতা ক্যাবিনেট
এই কনফিগারেশন নমনীয়তা ইপিসি ঠিকাদার, বৈদ্যুতিক সিস্টেম ইন্টিগ্রেটর এবং শিল্প ব্যবহারকারীদের বিকাশের অনুমতি দেয় একটি অভিন্ন মন্ত্রিসভা গ্রহণ করার পরিবর্তে প্রকল্পের একক-লাইন চিত্র অনুসারে সুইচগিয়ার লাইনআপগুলি প্রতিটি আবেদনের জন্য ব্যবস্থা।
পাওয়ার প্ল্যান্টগুলিতে বৈদ্যুতিক শক্তি গ্রহণ, বিতরণ এবং নিয়ন্ত্রণের জন্য নির্ভরযোগ্য মাঝারি-ভোল্টেজ সরঞ্জাম প্রয়োজন অক্জিলিয়ারী এবং বিতরণ সিস্টেমের মধ্যে। প্রত্যাহারযোগ্য VCB ব্যবস্থা এর জন্য একটি বাস্তব সমাধান প্রদান করে সার্কিট সুরক্ষা এবং স্যুইচিং যখন রক্ষণাবেক্ষণ দলগুলিকে ব্রেকার ট্রলি অপসারণ বা প্রতিস্থাপন করার অনুমতি দেয় প্রয়োজনীয়
সাবস্টেশনে, সুইচগিয়ার ইনকামিং ফিডার, আউটগোয়িং সার্কিট, বাস বিভাগীয়করণ, ভোল্টেজের জন্য কনফিগার করা যেতে পারে পরিমাপ, এবং অন্যান্য বিতরণ ফাংশন। বগির কাঠামো এবং পাঁচ-প্রমাণ ইন্টারলকিং সিস্টেম সাহায্য করে নিরাপদ স্যুইচিং এবং রক্ষণাবেক্ষণ পদ্ধতি সমর্থন করে।
কারখানা এবং শিল্প সুবিধাগুলি প্রায়শই একাধিক মোটর, ট্রান্সফরমার, উত্পাদন লাইন এবং সহায়ক পরিচালনা করে বৈদ্যুতিক সিস্টেম বিভিন্ন ফিডার এবং মোটর সুরক্ষা প্রয়োজনীয়তার জন্য সরঞ্জামগুলি কনফিগার করা যেতে পারে, কেন্দ্রীভূত মাঝারি-ভোল্টেজ স্যুইচিং এবং প্ল্যান্টের মধ্যে বিতরণ প্রদান।
খনির সুবিধাগুলির জন্য মোটর, পাম্প, বায়ুচলাচল ব্যবস্থা, প্রক্রিয়াকরণের জন্য নির্ভরযোগ্য বৈদ্যুতিক বিতরণ প্রয়োজন সরঞ্জাম, এবং অক্জিলিয়ারী লোড. ধাতু-পরিহিত নির্মাণ এবং প্রত্যাহারযোগ্য সার্কিট ব্রেকার ব্যবস্থা একটি প্রদান করে অন্দর মাঝারি-ভোল্টেজ বিতরণ সিস্টেমের জন্য ব্যবহারিক কনফিগারেশন।
বড় বাণিজ্যিক ভবন এবং উচ্চ-বৃদ্ধি সুবিধার জন্য মাঝারি-ভোল্টেজ ইনকামিং এবং বিতরণ সরঞ্জাম প্রয়োজন হতে পারে ডেডিকেটেড বৈদ্যুতিক কক্ষের মধ্যে। ফ্রন্ট-সাইড অপারেশন এবং রক্ষণাবেক্ষণ সরঞ্জাম-রুম পরিকল্পনাকে সহজ করতে সাহায্য করতে পারে যেখানে ইনস্টলেশন স্থান সীমিত।
মাঝারি ভোল্টেজ Vcb প্যানেল বিভিন্ন মাঝারি-ভোল্টেজ বিতরণের প্রয়োজনীয়তার জন্য উপলব্ধ। প্রধান প্রযুক্তিগত পরামিতি অন্তর্ভুক্ত:
| আইটেম | স্পেসিফিকেশন |
| রেটেড ভোল্টেজ | 3.6kV, 7.2kV, 12kV |
| রেট ফ্রিকোয়েন্সি | 50Hz/60Hz |
| রেট করা বর্তমান | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট | 25kA, 31.5kA, 40kA, 50kA |
| রেটেড শর্ট-টাইম উইথস্ট্যান্ড কারেন্ট | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| সুরক্ষা ডিগ্রী | IP4X বাহ্যিক ঘের, IP2X অভ্যন্তরীণ বগি |
| পরিবেষ্টিত তাপমাত্রা | -15°C থেকে +40°C |
| উচ্চতা | ≤1000m, উচ্চ উচ্চতার জন্য derated |
| ইনস্টলেশন | ইনডোর |
প্রকৃত রেট করা ভোল্টেজ, বর্তমান, শর্ট-সার্কিট ক্ষমতা, ক্যাবিনেট ব্যবস্থা এবং অন্যান্য প্রযুক্তিগত পরামিতিগুলি উচিত প্রকল্প একক লাইন ডায়াগ্রাম এবং গ্রাহকের স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা হবে.
সরঞ্জামগুলি -15°C থেকে +40°C এর পরিবেষ্টিত তাপমাত্রা পরিসীমা সহ অন্দর ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। দৈনিক গড় আপেক্ষিক আর্দ্রতা 95% এর বেশি হওয়া উচিত নয়, যখন মাসিক গড় 90% এর বেশি হওয়া উচিত নয়।
ইনস্টলেশন পরিবেশ বিস্ফোরক বা ক্ষয়কারী গ্যাস, পরিবাহী ধুলো এবং গুরুতর কম্পন থেকে মুক্ত হওয়া উচিত। স্ট্যান্ডার্ড পরিষেবা শর্তের বাইরে ইনস্টলেশনের জন্য, প্রযুক্তিগত প্রয়োজনীয়তা Usune-এর সাথে নিশ্চিত করা উচিত উত্পাদনের আগে যাতে উপযুক্ত কনফিগারেশন মূল্যায়ন করা যায়।
ইউসুনের বৈদ্যুতিক সরঞ্জাম ক্ষেত্রে 14 বছরেরও বেশি অভিজ্ঞতা রয়েছে এবং একটি অভিজ্ঞ R&D টিম বজায় রাখে প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী সরঞ্জাম কনফিগারেশন বিকাশ করতে সক্ষম।

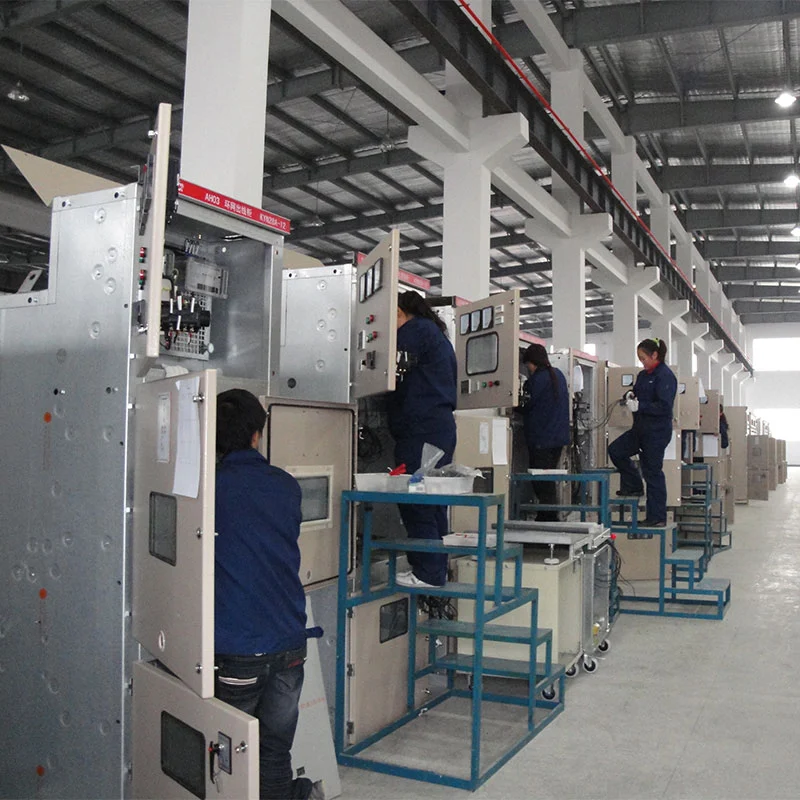

গুণমান নিয়ন্ত্রণ উপাদান, সমাবেশ, বৈদ্যুতিক কর্মক্ষমতা, এবং সমাপ্ত পণ্য কভার করে। রুটিন পরীক্ষা হয় পণ্যের কার্যকারিতা যাচাই করতে এবং সরবরাহকৃত সুইচগিয়ার নিশ্চিত করার জন্য সরঞ্জামগুলি কারখানা ছেড়ে যাওয়ার আগে পরিচালিত হয় সম্মত প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে।
বিভিন্ন প্রকল্পের জন্য বিভিন্ন বর্তমান রেটিং, ক্যাবিনেটের সমন্বয়, সুরক্ষা ব্যবস্থা এবং নিয়ন্ত্রণের প্রয়োজন হতে পারে ফাংশন Usune গ্রাহকের একক লাইন ডায়াগ্রামের উপর ভিত্তি করে ইঞ্জিনিয়ারিং যোগাযোগ এবং কনফিগারেশন সমর্থন প্রদান করে এবং প্রযুক্তিগত বৈশিষ্ট্য।
স্ট্যান্ডার্ড কনফিগারেশনের জন্য, Usune নিশ্চিতকরণের পরে প্রায় 15-20 দিনের একটি উত্পাদন সময় প্রদান করতে পারে এবং কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে প্রকৃত লিড টাইম সহ পেমেন্ট।
Usune গ্রাহক পরিদর্শন, প্রকল্প সমর্থন করার জন্য পণ্য পরীক্ষার রিপোর্ট এবং প্রাসঙ্গিক প্রযুক্তিগত ডকুমেন্টেশন বজায় রাখে অনুমোদন, এবং সরবরাহকারী যোগ্যতা পদ্ধতি।
সরঞ্জামগুলি ক্যাস-স্পেস রকেট লঞ্চ প্রকল্পের জন্য উল্লেখ করা হয়েছে, যেখানে মাঝারি-ভোল্টেজ বৈদ্যুতিক বিশেষ মহাকাশ অবকাঠামোর জন্য বিতরণ সরঞ্জাম প্রয়োজন ছিল।
রকেট উৎক্ষেপণ সুবিধাগুলিতে গুরুত্বপূর্ণ বৈদ্যুতিক লোড এবং সমর্থনকারী সিস্টেম রয়েছে যার জন্য নির্ভরযোগ্য শক্তি প্রয়োজন বিতরণ এবং নিয়ন্ত্রিত সুইচিং পদ্ধতি। এই ধরনের প্রকল্পে, সুইচগিয়ার কনফিগারেশন প্রয়োজন শুধু বৈদ্যুতিক ক্ষমতাই নয়, অপারেশনাল নিরাপত্তা, ফল্ট আইসোলেশন, রক্ষণাবেক্ষণ অ্যাক্সেস এবং সামগ্রিক শক্তি বিতরণ সিস্টেমের মধ্যে সরঞ্জাম একীকরণ.
প্রত্যাহারযোগ্য ভ্যাকুয়াম সার্কিট ব্রেকার কাঠামো এবং পাঁচ-প্রমাণ যান্ত্রিক ইন্টারলকিং সিস্টেম একটি উপযুক্ত প্রদান করে নিয়ন্ত্রিত সুইচিং এবং রক্ষণাবেক্ষণ অপারেশনের জন্য কনফিগারেশন। বিভাগীয় মন্ত্রিসভা কাঠামো আরও ব্রেকার, বাসবার, ক্যাবল এবং কন্ট্রোল বিভাগের মধ্যে বিচ্ছেদ সমর্থন করে।
প্রজেক্ট রেফারেন্স ইউসুনের মাঝারি-ভোল্টেজ সুইচগিয়ার প্রযুক্তির প্রযোজ্যতা প্রদর্শন করে অবকাঠামো যেখানে বৈদ্যুতিক বন্টন নির্ভরযোগ্যতা এবং অপারেশনাল নিরাপত্তা গুরুত্বপূর্ণ প্রকৌশল বিবেচনা
পণ্যটি মাঝারি-ভোল্টেজ সুইচগিয়ারের জন্য প্রযোজ্য IEC এবং GB প্রয়োজনীয়তার রেফারেন্সে তৈরি করা হয়েছে বৈদ্যুতিক সরঞ্জাম। ইউসুন একটি ISO 9001 কোয়ালিটি ম্যানেজমেন্ট সিস্টেম, ISO 14001 এনভায়রনমেন্টাল অনুযায়ী কাজ করে ম্যানেজমেন্ট সিস্টেম, এবং ISO 45001 পেশাগত স্বাস্থ্য এবং নিরাপত্তা ব্যবস্থাপনা সিস্টেম।
পণ্যটি প্রযোজ্য আন্তর্জাতিক বাজারের জন্য সিই সার্টিফিকেশন সহ উপলব্ধ। পরীক্ষার রিপোর্ট এবং প্রযুক্তিগত ডকুমেন্টেশন প্রকল্প এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে।
স্ট্যান্ডার্ড কনফিগারেশন 3.6kV, 7.2kV, এবং 12kV অ্যাপ্লিকেশন কভার করে। একটি নির্দিষ্ট প্রকল্পের জন্য, রেট দেওয়া ভোল্টেজ এবং নিরোধক পরামিতি বৈদ্যুতিক সিস্টেমের প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা উচিত।
প্রত্যাহারযোগ্য ট্রলি ভ্যাকুয়াম সার্কিট ব্রেকারকে অপারেটিং এবং বিচ্ছিন্ন অবস্থানের মধ্যে সরানোর অনুমতি দেয়। এই স্থায়ীভাবে স্থির ব্রেকারের চেয়ে পরিদর্শন, পরীক্ষা, প্রতিস্থাপন এবং রক্ষণাবেক্ষণকে আরও সুবিধাজনক করে তোলে ব্যবস্থা
ফাইভ-প্রুফ সিস্টেম হল একটি যান্ত্রিক নিরাপত্তা ইন্টারলক যা ভুল অপারেটিং সিকোয়েন্স প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এটা সাহায্য করে অনুপযুক্ত ব্রেকার অপারেশন, লোডের নিচে ট্রলি চলাচল, ভুল আর্থিং সুইচ অপারেশন, শক্তি যোগান আর্থযুক্ত সার্কিট, এবং শক্তিযুক্ত বগিতে দুর্ঘটনাজনিত অ্যাক্সেস।
হ্যাঁ। সুইচগিয়ারকে ইনকামিং, আউটগোয়িং, পিটি, মিটারিং, বাস সেকশনলাইজার বা আইসোলেশন ক্যাবিনেট হিসাবে সাজানো যেতে পারে প্রকল্পের বৈদ্যুতিক কনফিগারেশন অনুযায়ী।
হ্যাঁ। Usune গ্রাহকের লোগো, কোম্পানির নাম এবং প্রকল্প-নির্দিষ্ট কনফিগারেশনের মতো OEM প্রয়োজনীয়তা সমর্থন করে, প্রযুক্তিগত এবং উত্পাদন নিশ্চিতকরণ সাপেক্ষে।
স্ট্যান্ডার্ড কনফিগারেশনের জন্য, পেমেন্ট এবং প্রযুক্তিগত পরে সাধারণত উত্পাদন সময়কাল প্রায় 15-20 দিন নিশ্চিতকরণ প্রকৃত সীসা সময় পণ্য কনফিগারেশন, পরিমাণ, এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে।
Usune চূড়ান্ত সমাবেশের মাধ্যমে উপাদান থেকে গুণমান পরিদর্শন পরিচালনা করে এবং চালানের আগে রুটিন পরীক্ষা করে। প্রাসঙ্গিক পরীক্ষার রিপোর্ট গ্রাহক এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রদান করা যেতে পারে.
স্ট্যান্ডার্ড ওয়ারেন্টি সময় শিপিংয়ের তারিখ থেকে 12 মাস, সম্মত বিক্রয় এবং প্রযুক্তিগত সাপেক্ষে শর্তাবলী
আপনি যদি একটি পাওয়ার প্ল্যান্ট, সাবস্টেশন, শিল্প সুবিধা, খনির প্রকল্পের জন্য মাঝারি ভোল্টেজ Vcb প্যানেল সোর্স করছেন, বাণিজ্যিক ভবন, বা বিশেষ পরিকাঠামো প্রকল্প, Usune আপনার উপর ভিত্তি করে কনফিগারেশন সমর্থন প্রদান করতে পারেন বৈদ্যুতিক প্রয়োজনীয়তা।
আপনার একক-লাইন ডায়াগ্রাম, রেট করা ভোল্টেজ, রেট করা বর্তমান, শর্ট-সার্কিট স্তর, ক্যাবিনেটের পরিমাণ এবং প্রয়োজনীয় পাঠান প্রযুক্তিগত মূল্যায়ন এবং উদ্ধৃতি জন্য Usune ফাংশন.
